Tipo di prodotto	Router (Sistema Wi-Fi mesh)
Modello	ZenWiFi AX Mini XD4
Marca	ASUS
Dimensioni (per nodo)	80 x 80 x 93 mm (circa)
Peso (per nodo)	200 g (circa)
Alimentazione	DC 12 V, 1,5 A (o 2 A)
Temperatura operativa	Da 0 °C a 40 °C
Temperatura di conservazione	Da 0 °C a 70 °C
Umidità operativa	50–90 % umidità relativa
Umidità di conservazione	20–90 % umidità relativa
Interfacce di rete	1x WAN/LAN (Gigabit), 1x LAN (Gigabit)
Standard Wi-Fi	Wi-Fi 6 (802.11ax), Dual-band (2,4 GHz + 5 GHz)
Funzioni supportate	AiMesh, Modalità Access Point, Ethernet Backhaul
Indicatori LED	Blu (pronto per la configurazione), Bianco (online), Rosso (nessuna connessione Internet)
Configurazione	Tramite interfaccia web (http://router.asus.com) o app ASUS Router
Contenuto della confezione	Alimentatore, cavo di rete, guida rapida
Garanzia	2 anni (garanzia standard del produttore)

Domande frequenti - ZenWifi AX Mini XD4 ASUS

Qual è la differenza tra un router AiMesh e un nodo AiMesh?

Il router AiMesh è il dispositivo principale che viene collegato al modem e gestisce la connessione Internet. Il nodo AiMesh è un router aggiuntivo che estende il segnale Wi-Fi e si collega al router AiMesh.

Come configuro il ZenWiFi AX Mini come router singolo?

Collegate l'alimentatore, collegate il modem al connettore WAN/LAN tramite un cavo di rete e il vostro PC a una porta LAN. Aprite un browser e andate su http://router.asus.com per avviare la procedura guidata. In alternativa, potete utilizzare l'app ASUS Router.

Come aggiungo un nodo AiMesh?

Posizionate il nodo AiMesh a 3 metri di distanza dal router AiMesh. Accedete all'interfaccia web del router, andate alla mappa di rete, cliccate sull'icona AiMesh e selezionate 'Cerca'. Selezionate il nodo trovato per aggiungerlo. Nell'app, selezionate 'Aggiungi nodo AiMesh'.

Posso utilizzare il ZenWiFi AX Mini in modalità Access Point?

Sì, il dispositivo supporta la modalità Access Point. Per farlo, nell'interfaccia web andate su Amministrazione > Modalità operativa e selezionate 'Access Point'. Questo è utile se avete già un router e volete utilizzare il ZenWiFi solo come access point Wi-Fi.

Il sistema supporta una connessione cablata tra i nodi (Ethernet Backhaul)?

Sì, il sistema AiMesh supporta sia connessioni wireless che cablate. Dopo la configurazione iniziale tramite Wi-Fi, potete collegare un cavo Ethernet dalla porta LAN del router alla porta LAN del nodo. Il sistema seleziona automaticamente il percorso di trasmissione migliore.

Cosa indicano gli indicatori LED sul ZenWiFi AX Mini?

Blu fisso: Pronto per la configurazione. Bianco fisso: Online e tutto normale. Rosso fisso: Nessuna connessione Internet.

Qual è la temperatura operativa consentita per il dispositivo?

La temperatura operativa è compresa tra 0 °C e 40 °C. Per la conservazione sono consentiti da 0 °C a 70 °C. L'umidità dovrebbe essere tra il 50% e il 90% durante il funzionamento.

Come ripristino il ZenWiFi AX Mini alle impostazioni di fabbrica?

Trovate il pulsante di reset sul dispositivo (di solito un piccolo foro). Tenete premuto il pulsante con un oggetto appuntito (ad esempio una graffetta) per circa 5-10 secondi finché il LED lampeggia. Il dispositivo si riavvia e le impostazioni di fabbrica vengono ripristinate.

Posso utilizzare l'app ASUS Router per la gestione?

Sì, l'app gratuita ASUS Router è disponibile per iOS e Android. Con essa potete eseguire la configurazione, modificare le impostazioni di rete, monitorare i dispositivi collegati e gestire i nodi AiMesh.

Quanti dispositivi può supportare il sistema mesh?

Il numero massimo dipende dall'ambiente di rete. Tipicamente, il ZenWiFi AX Mini supporta fino a 100 dispositivi connessi in tutta la rete mesh.

MANUALE UTENTE ZenWifi AX Mini XD4 ASUS

1 Collegiate l'adattatore alla porta DC-IN.
2 Il LED di alimentazione si accende quando il dispositivo è pronto.

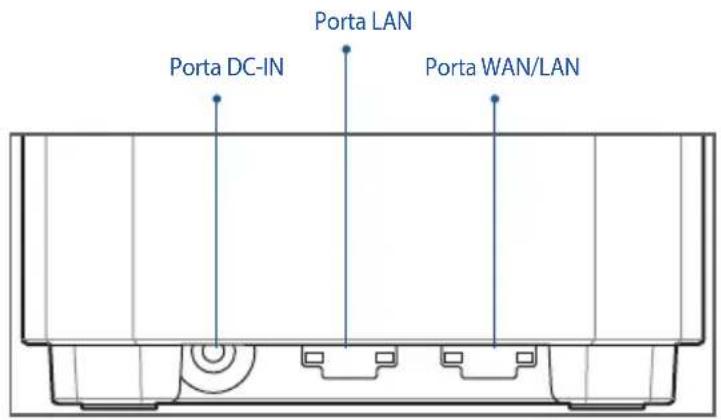

Panoramica di XD4R

Porta WAN/LAN

Collegate il vostro modem a questa porta usando un cavo di rete.

Porta LAN

Collegate il vostro PC ad una porta LAN usando un cavo di rete.

Specifiche:

Adattatore di alimentazione DC: Uscita DC:+12V con corrente massima 1.5A+12V con corrente massima 2A
Temperatura di esercizio 0~40°C Archiviazione 0~70°C
Umidità di esercizio 50~90% Archiviazione 20~90%

Prima dell'installazione

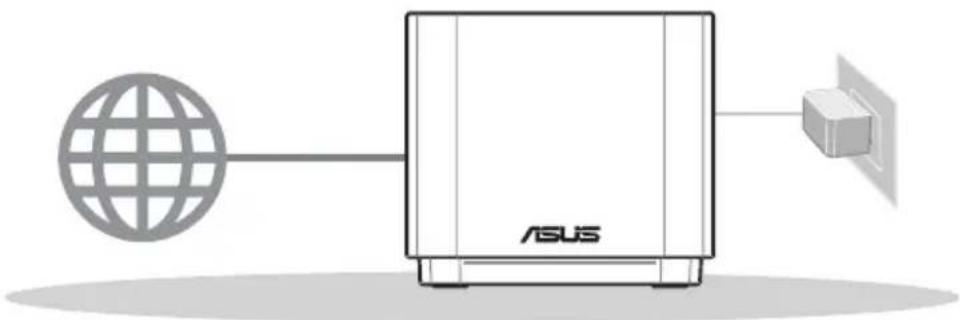

01 Installazione come router singolo

1 Andate a MODALITÀ ROUTER SINGOLO.

Configurazione router singolo

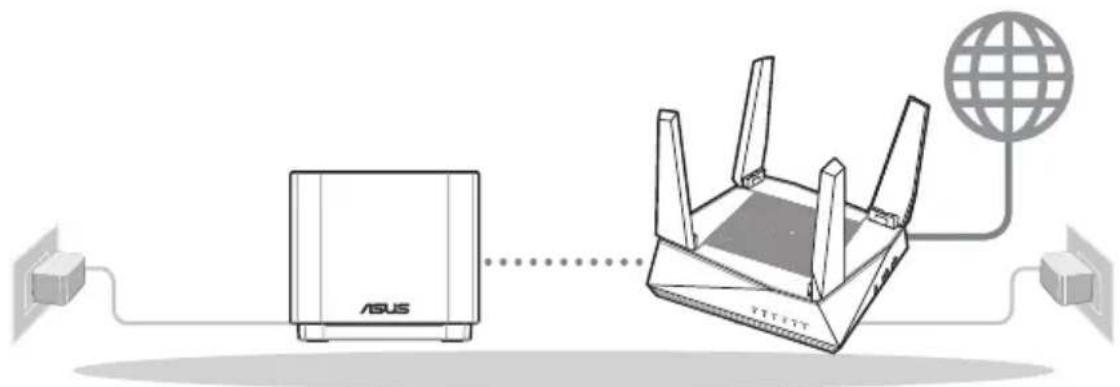

02 Configurazione di un sistema WiFi AiMesh

1 Procuratevi due o più router ASUS compatibili AiMesh.
2 Uno di questi sarà il router AiMesh, l'altro sarà il nodo AiMesh.

** Se disponete di router AiMesh diversi raccomandiamo di utilizzare il router più performante come router AiMesh e gli altri come nodi AiMesh.

3 Andate a CONFIGURAZIONE di AiMesh.

Configurazione di AiMesh

03 App ASUS Router

Scaricate gratuitamente l'app ASUS Router per gestire i vostri router.

ASUS Router

Modalità router singolo

01 Preparazione del modem

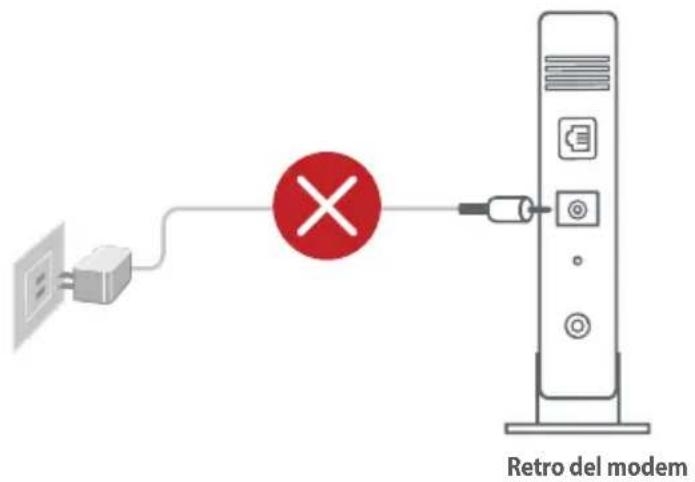

1 Scollegate il cavo di alimentazione/modem DSL. Se è presente una batteria di riserva, rimuovetela. 1

Se usate la linea DSL per Internet avrete bisogno di nome utente e password forniti dal vostro ISP (Internet Service Provider) per configurare il router correttamente.

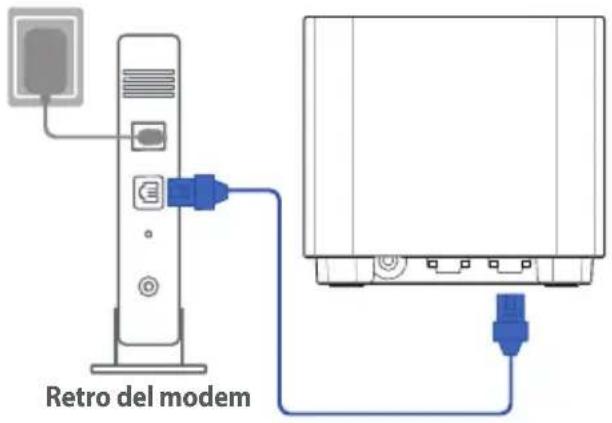

2 Collegiate il modem al router usando il cavo di rete in dotazione.
3 Accensione del modem. Collegiate il modem alla presa di corrente e accendetelo.

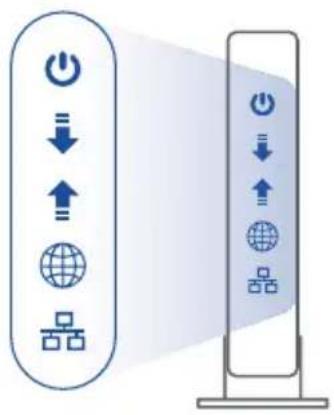

4 Controllate i LED sul vostro modem per verificare che la connessione sia attiva.

Fronte del modem

02 Collegamento del dispositivo

1 Collegiate l'adattatore alla porta DC-IN di XD4R.

2 Verificate che il LED si accenda di una luce blu fissa, questo indica che il sistema è pronto per la configurazione.

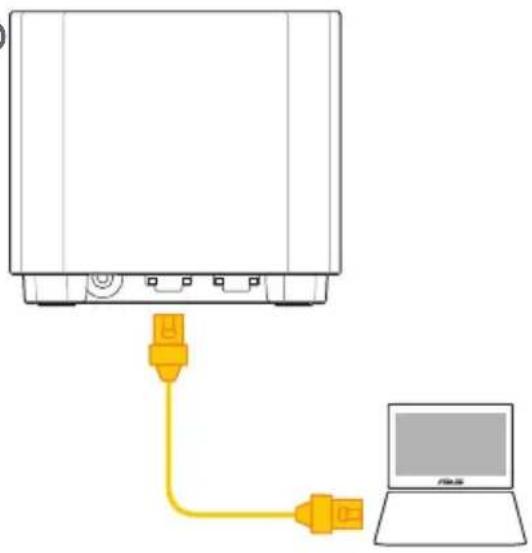

3 [Web] Collegiate il vostro PC al router usando un cavo di rete addizionale.

[App] Potete completare la configurazione tramite l'app ASUS Router usando un telefono o un tablet.

03 Accesso e connessione

1 [Web] Aviate un browser web.

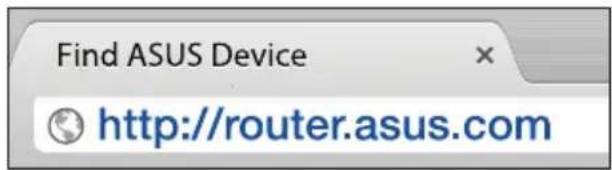

Si aprirà automaticamente ASUS Setup Wizard. In caso contrario aprite la pagina http://router.asus.com.

[App] Avviate l'app ASUS Router e seguite le istruzioni per completare la configurazione.

Configurazione di AiMesh

01 Preparazione

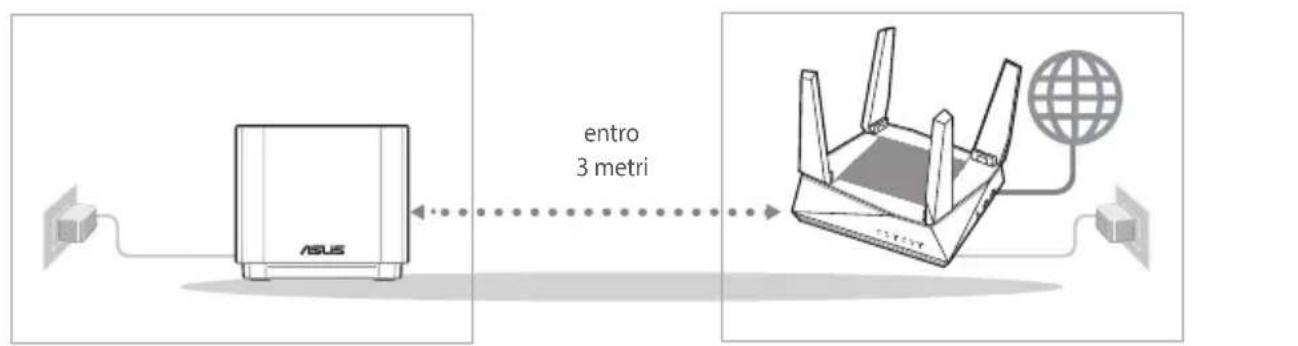

Posizionate il vostro router AiMesh e il nodo ad una distanza massima di 3 metri, l'uno dall'altro, durante il processo di configurazione.

Router AiMeshNodo AiMesh

02 Nodo AiMesh

Mantenete il nodo AiMesh acceso e in attesa delle impostazioni di sistema AiMesh.

03 Router AiMesh

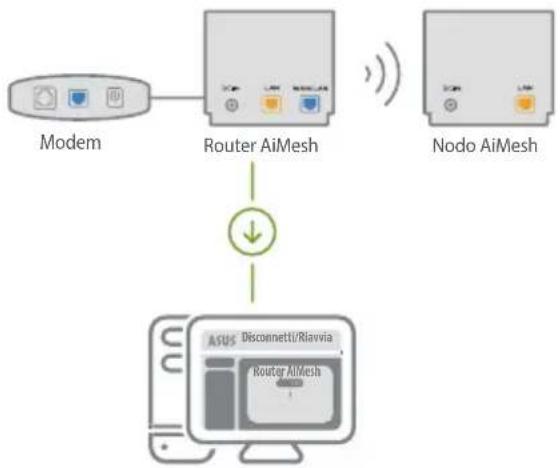

[Web] 1 Fate riferimento alla sezione MODALITÀ ROUTER SINGOLO per collegare il vostro router AiMesh a PC e modem quindi eseguite l'accesso all'interfaccia web (GUI).


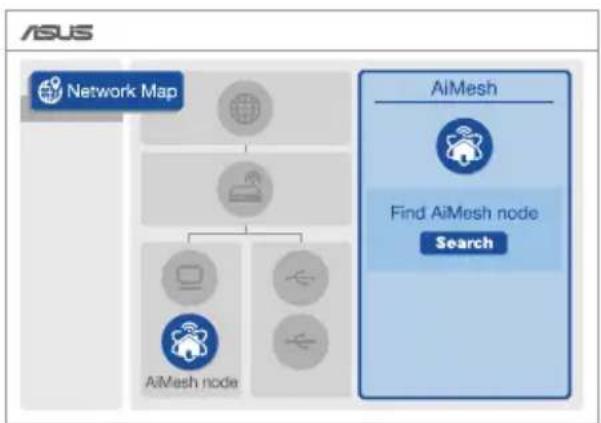

2 Andate alla pagina Mappa di rete, cliccate sull'icona AiMesh e poi su Cerca per cercare il nodo AiMesh.


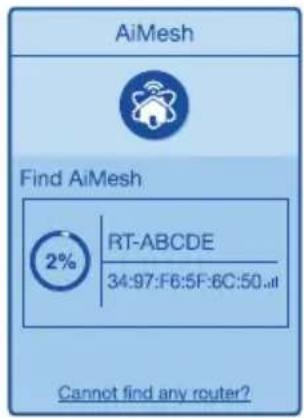

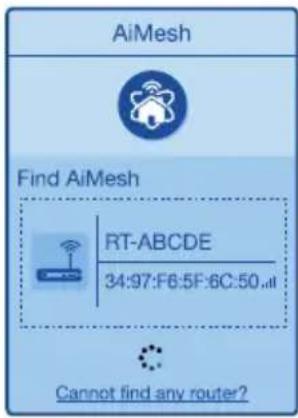

3 Cliccate su Cerca, il sistema cercherà automaticamente il vostro nodo AiMesh. Quando il nodo AiMesh verrà rilevato e visualizzato su questa pagina cliccate su di esso per aggiungerlo al sistema AiMesh.

** Se non riuscite a trovare alcun nodo AiMesh andate alla sezione RISOLUZIONE DEI PROBLEMI.

4 A sincronizzazione completata verrà visualizzato un messaggio.

RT-ABCDE aggiunto con successo al sistema AiMesh. Servirà un po' di tempo prima che il nodo venga visualizzato come connesso nell'elenco del router AiMesh.

Ok

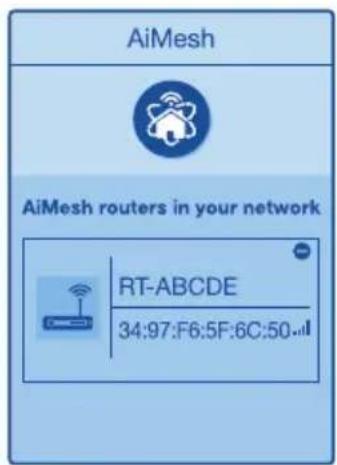

5 Congratulazioni! Quando un nodo AiMesh viene aggiunto correttamente alla rete AiMesh verrà visualizzato un messaggio di questo tipo.

[App] Eseguite l'accesso al router esistente tramite l'app ASUS Router e selezionate "Aggiungi nodo AiMesh" per completare la configurazione.

Risoluzione dei problemi

Se il vostro router AiMesh non trovasse alcun nodo AiMesh nelle vicinanze, o se la sincronizzazione fallisse, consultate questa sezione e riprovate.

a Spostate il vostro nodo AiMesh più vicino al router AiMesh. Assicuratevi che i dispositivi siano ad una distanza massima di 3 metri.
b Assicuratevi che il vostro nodo AiMesh sia acceso.

Riposizionamento

PRESTAZIONI MIGLIORI

Posizionate il router AiMesh e il nodo nella miglior posizione possibile.

NOTE: Per minimizzare le interferenze tenete i router lontani da dispositivi come telefoni cordless, dispositivi Bluetooth e forni a microonde.

Vi raccomandiamo di installare i router in un ambiente aperto e spazioso.

Significato del LED di ZenWiFi AX Mini

Blu fisso:

ZenWiFi AX Mini è pronto per la configurazione.

Bianco fisso:

ZenWiFi AX Mini è in linea ed è tutto ok.

Rosso fisso:

Il router ZenWiFi AX Mini non è connesso a Internet.

FAQ DOMANDE FREQUENTI

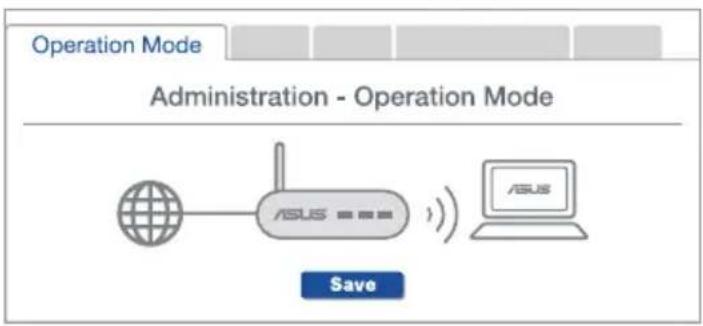

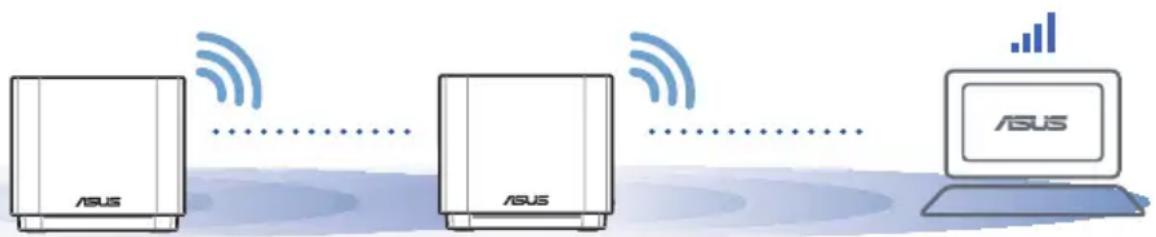

D1: Il router AiMesh supporta la modalità Access Point?

R: Si. Potete scegliere di configurate il router AiMesh nelle modalità router o access point. Entrate nell'interfaccia web (GUI) (http://router.asus.com) e andate su Amministrazione > Modalità operativa.


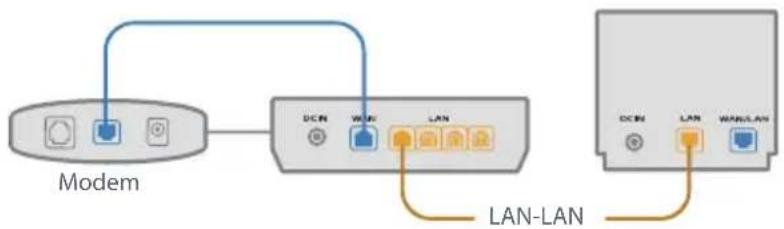

D2: Posso configurare una connessione cablata tra i router AiMesh (Ethernet backhaul)?

R: Si. Il sistema AiMesh supporta entrambe le connessioni cablata e senza fili tra il router AiMesh e il nodo, per ottimizzare il throughput e la stabilità. AiMesh analizza la qualità del segnale senza fili per ciascuna frequenza e banda disponibile, in seguito AiMesh determina automaticamente quale tra la connessione cablata e la connessione senza fili è più adeguata per implementare il collegamento di dorsale tra i router.

1 Inizialmente seguite i passaggi di configurazione per stabilire la connessione senza fili tra il router AiMesh e il nodo.
2 Posizionate il nodo nella posizione ideale per ottenere copertura massima. Collegiate un cavo Ethernet dalla porta LAN del router AiMesh alla porta LAN del nodo AiMesh.

3 Il sistema AiMesh selezionerà automaticamente il percorso migliore per la trasmissione dei dati.
