Typ produktu	Router (system Mesh Wi-Fi)
Model	ZenWiFi AX Mini XD4
Marka	ASUS
Wymiary (na węzeł)	80 x 80 x 93 mm (ok.)
Waga (na węzeł)	200 g (ok.)
Zasilanie	DC 12 V, 1,5 A (lub 2 A)
Temperatura pracy	0 °C do 40 °C
Temperatura przechowywania	0 °C do 70 °C
Wilgotność pracy	50–90 % wilgotności względnej
Wilgotność przechowywania	20–90 % wilgotności względnej
Interfejsy sieciowe	1x WAN/LAN (Gigabit), 1x LAN (Gigabit)
Standard Wi-Fi	Wi-Fi 6 (802.11ax), Dual-band (2,4 GHz + 5 GHz)
Obsługiwane funkcje	AiMesh, Tryb punktu dostępowego, Ethernet Backhaul
Wskaźniki LED	Niebieski (gotowy do konfiguracji), Biały (online), Czerwony (brak internetu)
Konfiguracja	Przez interfejs internetowy (http://router.asus.com) lub aplikację ASUS Router
Zawartość zestawu	Zasilacz, kabel sieciowy, skrócona instrukcja obsługi
Gwarancja	2 lata (standardowa gwarancja producenta)

Często zadawane pytania - ZenWifi AX Mini XD4 ASUS

Jaka jest różnica między routerem AiMesh a węzłem AiMesh?

Router AiMesh to urządzenie główne, które łączy się z modemem i zarządza połączeniem internetowym. Węzeł AiMesh to dodatkowy router, który rozszerza sygnał Wi-Fi i łączy się z routerem AiMesh.

Jak skonfigurować ZenWiFi AX Mini jako pojedynczy router?

Podłącz zasilacz, połącz modem za pomocą kabla sieciowego z portem WAN/LAN, a komputer z portem LAN. Otwórz przeglądarkę i przejdź do http://router.asus.com, aby uruchomić kreatora konfiguracji. Alternatywnie możesz użyć aplikacji ASUS Router.

Jak dodać węzeł AiMesh?

Umieść węzeł AiMesh w odległości 3 metrów od routera AiMesh. Zaloguj się do interfejsu internetowego routera, przejdź do mapy sieci, kliknij ikonę AiMesh i wybierz 'Szukaj'. Wybierz znaleziony węzeł, aby go dodać. W aplikacji wybierz 'Dodaj węzeł AiMesh'.

Czy mogę używać ZenWiFi AX Mini w trybie punktu dostępowego?

Tak, urządzenie obsługuje tryb punktu dostępowego. W tym celu w interfejsie internetowym przejdź do Administracja > Tryb pracy i wybierz 'Punkt dostępowy'. Jest to przydatne, jeśli masz już router i chcesz używać ZenWiFi tylko jako punktu dostępowego Wi-Fi.

Czy system obsługuje przewodowe połączenie między węzłami (Ethernet Backhaul)?

Tak, system AiMesh obsługuje zarówno połączenia bezprzewodowe, jak i przewodowe. Po wstępnej konfiguracji przez Wi-Fi możesz podłączyć kabel Ethernet z portu LAN routera do portu LAN węzła. System automatycznie wybierze najlepszą ścieżkę transmisji.

Co oznaczają wskaźniki LED na ZenWiFi AX Mini?

Stały niebieski: Gotowy do konfiguracji. Stały biały: Online i wszystko normalnie. Stały czerwony: Brak połączenia z internetem.

Jaka temperatura pracy jest dozwolona dla urządzenia?

Temperatura pracy wynosi od 0°C do 40°C. Podczas przechowywania dozwolona jest temperatura od 0°C do 70°C. Wilgotność podczas pracy powinna wynosić od 50% do 90%.

Jak zresetować ZenWiFi AX Mini do ustawień fabrycznych?

Znajdź przycisk Reset na urządzeniu (zwykle mały otwór). Przytrzymaj przycisk ostrym przedmiotem (np. spinaczem) przez około 5–10 sekund, aż dioda LED zacznie migać. Urządzenie uruchomi się ponownie i ustawienia fabryczne zostaną przywrócone.

Czy mogę używać aplikacji ASUS Router do zarządzania?

Tak, bezpłatna aplikacja ASUS Router jest dostępna na iOS i Androida. Za jej pomocą możesz przeprowadzić konfigurację, zmienić ustawienia sieci, monitorować podłączone urządzenia i zarządzać węzłami AiMesh.

Ile urządzeń może obsługiwać system Mesh?

Maksymalna liczba zależy od środowiska sieciowego. Zazwyczaj ZenWiFi AX Mini obsługuje do 100 podłączonych urządzeń w całej sieci Mesh.

INSTRUKCJA OBSŁUGI ZenWifi AX Mini XD4 ASUS

Informacje na temat urządzenia

1 Podłącz zasilacz do portu DC-IN.
2 Gdy urządzenie będzie gotowe do użytkowania, zaświeci się wskaźnik LED zasilania.

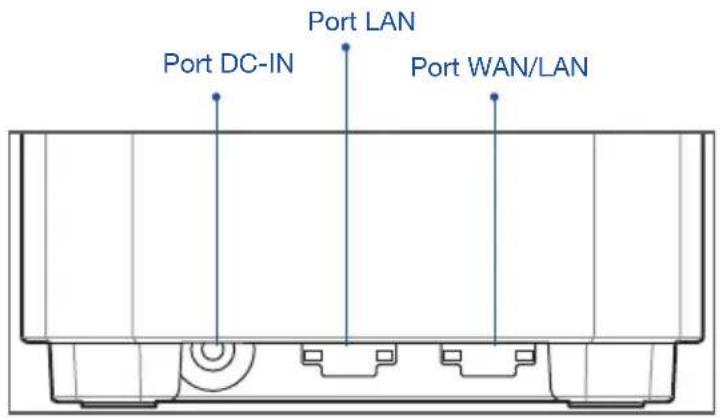

Informacje ogólne o XD4R

Port WAN/LAN

Podłącz do tego portu modem za pomocą kabla sieciowego.

Port LAN

Podłącz komputer do portu LAN za pomocą kabla sieciowego.

Specyfikacje:

Zasilacz DC Wyjście DC: +12 V oraz maks. natężenie 1,5 AWyjście DC: +12 V oraz maks. natężenie 2 A
Temperatura robocza 0	°C~40°C Przechowywanie 0		°C~70°C
Wilgotność robocza 50%~90% Przechowywanie 20%~90%

Przed Konfiguracja

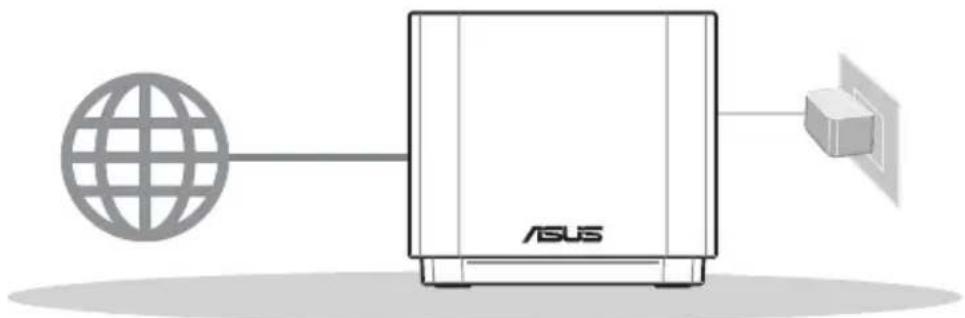

01 Przygotowanie do konfiguracji samodzielnego routera

1 Przejdź do części INSTRUKCJE KONFIGURACJI JEDNEGO ROUTERA.

Konfiguracja Jednego Routera

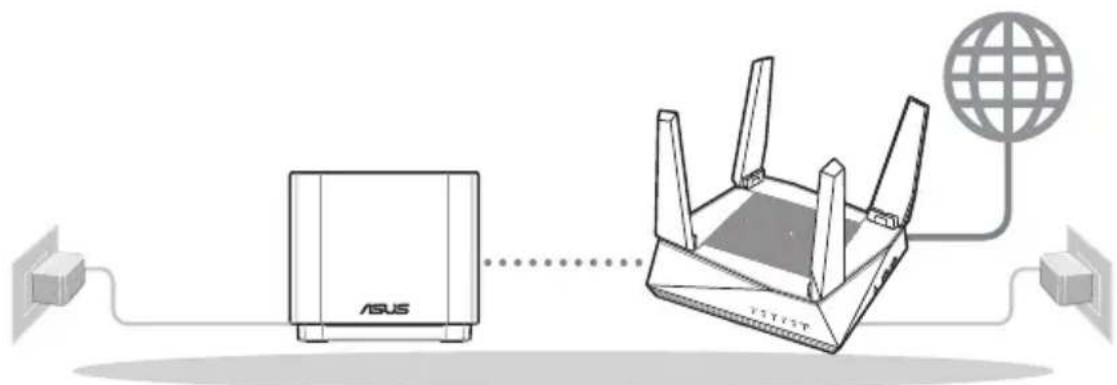

02 Przygotowanie do konfiguracji systemu AiMesh WiFi

1 Przygotuj co najmniej dwa routery ASUS obsługujące system AiMesh.
2 Przypisz jeden jako router AiMesh, a drugi jako węzeł AiMesh.

** W przypadku posiadania kilku routerów AiMesh zalecane jest, aby funkcję routera AiMesh pełnił router o najwyższych specyfikacjach, a pozostałe mogą być używane jako węzły AiMesh.

3 Przejdź do części INSTRUKCJE KONFIGURACJI SYSTEMU AiMesh.

Router AiMeshNode AiMesh
Instrukcje Konfiguracji Systemu Aimesh

03 Aplikacja ASUS Router

Pobierz bezpłatną aplikację ASUS Router do konfiguracji routerów i zarządzania nimi.

ASUS Router

Instrukcje Konfiguracji Jednego Routera

01 Przygotowanie modemu

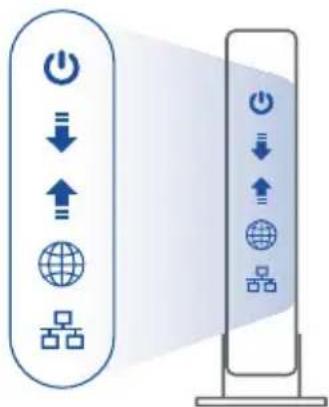

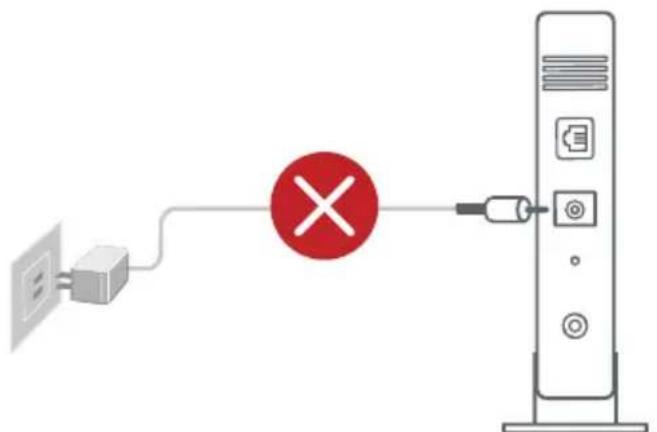

① Odłącz zasilanie od modemu kablowego /dsl. Jeśli zawiera on baterię podtrzymującą, wyjmij ją.
    classDef switch fill:#fff,stroke:#000,stroke-width:2px;
    linkStyle 0,1,2,3 stroke:#000,stroke-width:2px;
    linkStyle 4,5,6,7,8,9,10,11,12 stroke:#000,stroke-width:2px;

Tyl modemu

deśli modem kablowy/DSL służy do obsługi Internetu, konieczne będzie odpowiednie skonfigurowanie routera przy użyciu nazwy użytkownika/hasła uzyskanych od usługodawcy internetowego (ISP).

2 Podłącz modem do routera przy użyciu dostarczonego kabla sieciowego.
3 Włącz modem. Podłącz modem do gniazda elektrycznego i włącz zasilanie.

4 Sprawdź wskaźniki LED na modemie kablowym/DSL w celu upewnienia się, że połączenie jest aktywne.

02 Podłączanie urządzenia

1 Podłącz zasilacz do gniazda DC-IN urządzenia XD4R.

2 Sprawdź, czy wskaźnik LED zaczął świecić stale na niebiesko, co oznacza, że połączenie sprzętowe jest gotowe do konfiguracji.

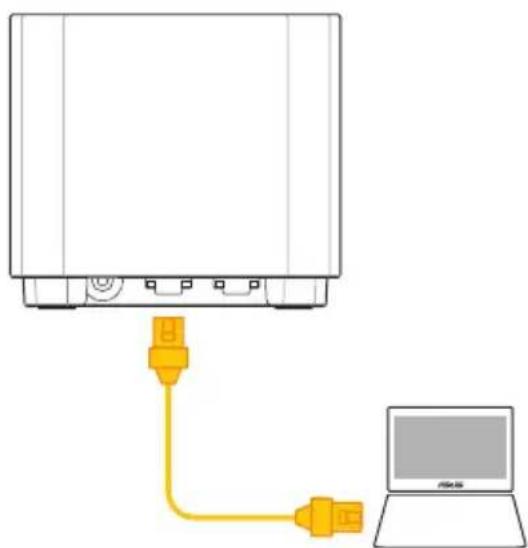

3 [Sieć Web] Podłącz komputer PC do routera przy użyciu dodatkowego kabla sieciowego.

[Aplikacja] Konfigurację można też dokończyć za pomocą aplikacji ASUS Router na telefonie lub tablecie.

03 Logowanie i łączenie

1 [Sieć Web] Otwórz przeglądarkę internetową.

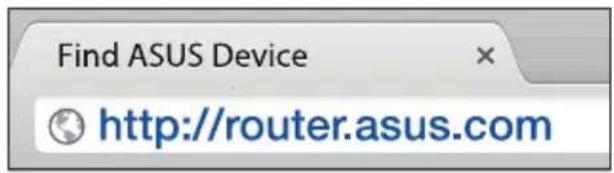

Nastąpi przekierowanie do kreatora konfiguracji ASUS. Jeśli nie, przejdź pod adres http://router.asus.com.

[Aplikacja] Uruchom aplikację ASUS Router i wykonaj instrukcje w celu dokończenia konfiguracji.

Instrukcje Konfiguracji Systemu Aimesh

01 Przygotowanie

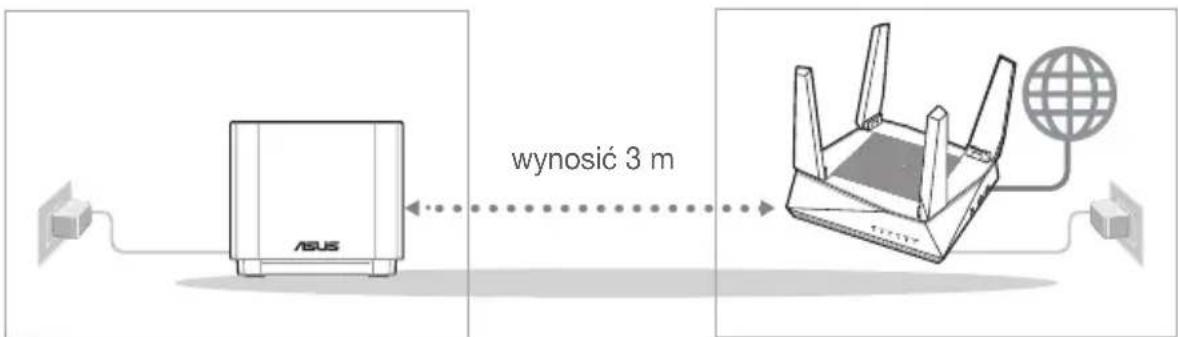

Na czas konfiguracji umieść router i węzeł AiMesh w odległości 3 m od siebie.

Router AiMeshNode AiMesh

02 Węzeł AiMesh

Oba routery muszą być włączone i gotowe do konfiguracji AiMesh.

03 Router AiMesh

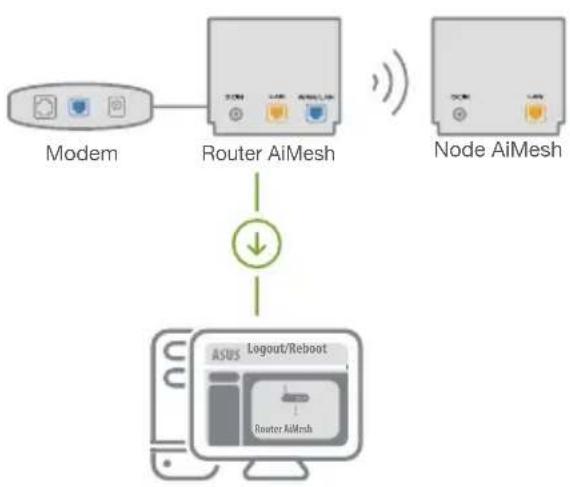

[Sieć Web] 1 Zapoznaj się z częścią INSTRUKCJE KONFIGURACJI JEDNEGO ROUTERA, aby połączyć router AiMesh z komputerem PC i modemem, a następnie zaloguj się do interfejsu Web GUI.


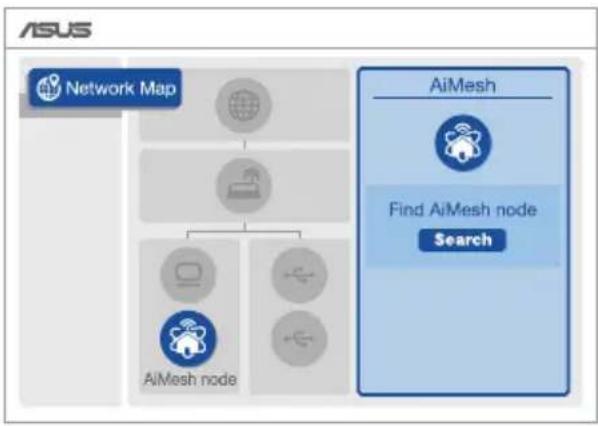

2 Przejdź na stronę Network Map (Mapa sieci), kliknij ikonę AiMesh, a następnie wyszukaj rozszerzający węzeł AiMesh.


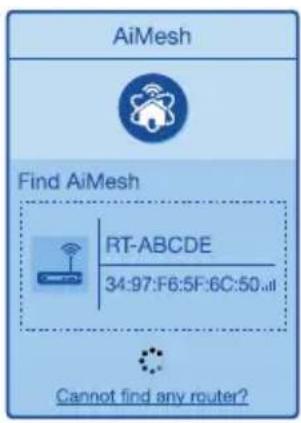

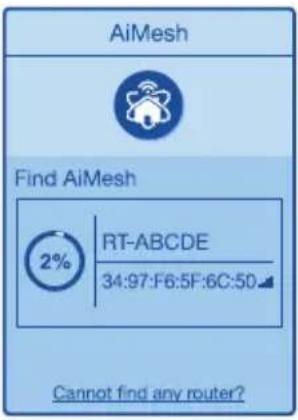

3 Kliknij przycisk Search (Szukaj), spowoduje to automatyczne wyszukanie pobliskiego węzła AiMesh. Gdy węzeł AiMesh pojawi się na tej stronie, kliknij go w celu dodania do systemu AiMesh.

** Jeśli nie uda się znaleźć żadnego węzła AiMesh, należy przejść do części ROZWIĄZYWANIE PROBLEMÓW.

4 Po ukończeniu synchronizacji wyświetlony zostanie komunikat.

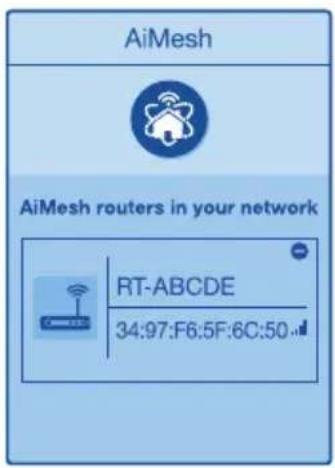

5 Gratulacje! Po pomyślnym dodaniu węzła AiMesh do sieci AiMesh wyświetlone zostaną poniższe strony.

[Aplikacja] Zaloguj się do istniejącego routera za pomocą aplikacji ASUS Router i wybierz pozycję „Add AiMesh Node” (Dodaj węzeł AiMesh), aby dokończyć konfigurację.

Rozwiązywanie problemów

Jeśli router AiMesh nie znajdzie w pobliżu żadnego węzła AiMesh lub jeśli synchronizacja zakończy się niepowodzeniem, należy sprawdzić poniższe informacje i spróbować ponownie.

a Najlepiej byłoby umieścić węzeł AiMesh bliżej routera AiMesh. Urządzenia powinny znajdować się w odległości 3 m od siebie.
b Sprawdź, czy węzeł AiMesh jest włączony.

Zmiana lokalizacji

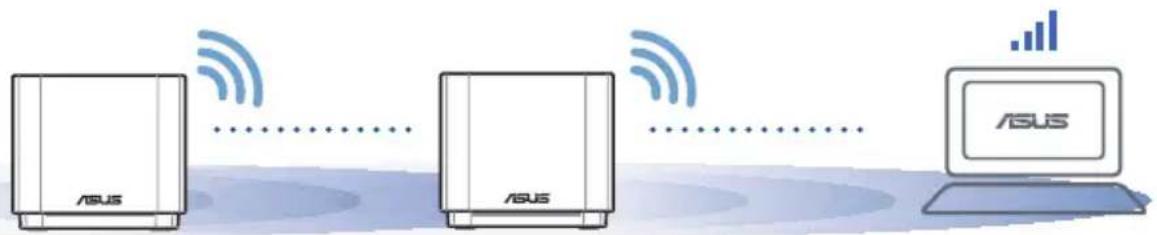

NAJWYŻSZA WYDAJNOŚĆ

Umieść router i węzeł AiMesh w najlepszej lokalizacji.

UWAGI: W celu zminimalizowania zakłóceń routery powinny znajdować się z dala od urządzeń, takich jak telefony bezprzewodowe, urządzenia Bluetooth i kuchenki mikrofalowe.

Zalecane jest umieszczenie routerów w otwartym lub przestronnym miejscu.

Stan wskaźnika Mini LED ZenWiFi AX

Świeci na niebiesko:

Urządzenie ZenWiFi AX Mini jest gotowe do konfiguracji.

Świeci na biało:

Urządzenie ZenWiFi AX Mini jest w trybie online i działa prawidłowo.

Świeci na czerwono:

Router ZenWiFi AX Mini nie jest połączony z Internetem.

FAQ CZESTO ZADAWANE PYTANIA

P1: Czy router AiMesh obsługuje tryb punktu dostępu?

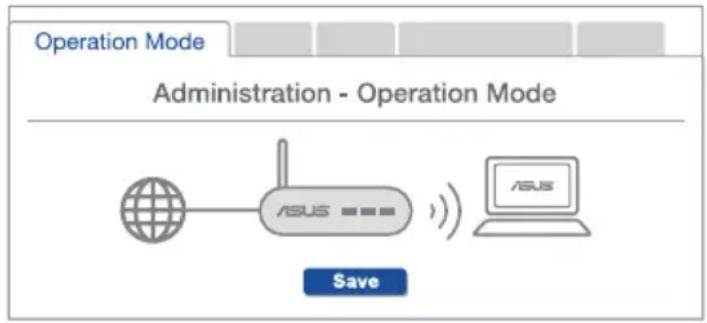

O: Tak. Dla routera AiMesh można ustawić tryb routera lub tryb punktu dostępu. Przejdź do interfejsu Web GUI (http://router.asus.com), a następnie na stronę Administration (Administracja) > Operation Mode (Tryb działania).

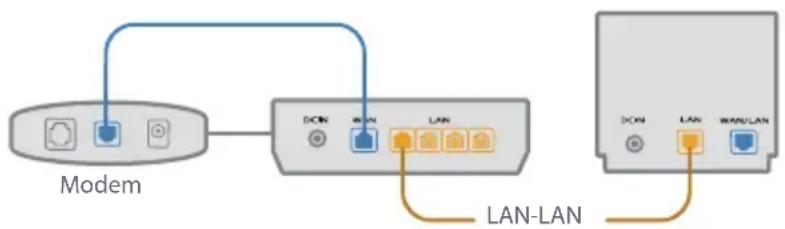

P2: Czy między routerami AiMesh można ustanowić połączenie przewodowe (sieć Ethernet typu backhaul)?

O: Tak. System AiMesh obsługuje zarówno bezprzewodowe, jak i przewodowe połączenie między routerem i węzłem AiMesh w celu zmaksymalizowania przepustowości oraz stabilności. AiMesh analizuje siłę sygnału bezprzewodowego każdego dostępnego pasma częstotliwości, a następnie określa automatycznie, czy jako podstawowe połączenie między routerami najlepiej sprawdzi się połączenie bezprzewodowe czy przewodowe.

1 Wykonaj najpierw instrukcje konfiguracji w celu ustanowienia połączenia sieci WiFi między routerem i węzłem AiMesh.
2 Umieść węzeł w odpowiedniej lokalizacji, aby zapewnić doskonały zasięg. Poprowadź kabel Ethernet od portu LAN routera AiMesh do portu LAN węzła AiMesh.

3 System AiMesh wybierze automatycznie najlepsze połączenie transmisji danych — przewodowe lub bezprzewodowe.
