Produkto tipas	Maršrutizatorius („Mesh“ belaidžio tinklo sistema)
Modelis	ZenWiFi AX Mini XD4
Prekės ženklas	ASUS
Matmenys (vienam mazgui)	80 x 80 x 93 mm (apytiksliai)
Svoris (vienam mazgui)	200 g (apytiksliai)
Maitinimas	DC 12 V, 1,5 A (arba 2 A)
Darbo temperatūra	0 °C iki 40 °C
Laikymo temperatūra	0 °C iki 70 °C
Darbo drėgnumas	50–90 % santykinė drėgmė
Laikymo drėgnumas	20–90 % santykinė drėgmė
Tinklo sąsajos	1x WAN/LAN (gigabitas), 1x LAN (gigabitas)
Belaidžio tinklo standartas	„Wi-Fi 6“ (802.11ax), dvejopas dažnių diapazonas (2,4 GHz + 5 GHz)
Palaikomos funkcijos	„AiMesh“, prieigos taško režimas, „Ethernet“ magistralė
LED indikatoriai	Mėlyna (paruošta konfigūracijai), balta (prisijungęs), raudona (nėra interneto)
Nustatymas	Per žiniatinklio sąsają (http://router.asus.com) arba „ASUS Router“ programėlę
Komplektacija	Maitinimo adapteris, tinklo kabelis, greito pradžios vadovas
Garantija	2 metai (įprasta gamintojo garantija)

Dažnai užduodami klausimai - ZenWifi AX Mini XD4 ASUS

Koks skirtumas tarp „AiMesh“ maršrutizatoriaus ir „AiMesh“ mazgo?

„AiMesh“ maršrutizatorius yra pagrindinis įrenginys, prijungiamas prie modemo ir valdantis interneto ryšį. „AiMesh“ mazgas yra papildomas maršrutizatorius, kuris išplečia belaidžio tinklo signalą ir yra prijungiamas prie „AiMesh“ maršrutizatoriaus.

Kaip nustatyti „ZenWiFi AX Mini“ kaip atskirą maršrutizatorių?

Prijunkite maitinimo adapterį, tinklo kabeliu prijunkite modemą prie WAN/LAN prievado, o savo kompiuterį – prie LAN prievado. Atidarykite naršyklę ir eikite į http://router.asus.com, kad pradėtumėte sąrankos vedlį. Arba galite naudoti „ASUS Router“ programėlę.

Kaip pridėti „AiMesh“ mazgą?

Padėkite „AiMesh“ mazgą 3 metrų atstumu nuo „AiMesh“ maršrutizatoriaus. Prisijunkite prie maršrutizatoriaus žiniatinklio sąsajos, eikite į tinklo žemėlapį, spustelėkite „AiMesh“ piktogramą ir pasirinkite „Ieškoti“. Pasirinkite rastą mazgą, kad jį pridėtumėte. Programėlėje pasirinkite „Pridėti „AiMesh“ mazgą“.

Ar galiu naudoti „ZenWiFi AX Mini“ prieigos taško režimu?

Taip, įrenginys palaiko prieigos taško režimą. Norėdami tai padaryti, žiniatinklio sąsajoje eikite į Administravimas > Darbo režimas ir pasirinkite „Prieigos taškas“. Tai naudinga, jei jau turite maršrutizatorių ir norite „ZenWiFi“ naudoti tik kaip belaidžio tinklo prieigos tašką.

Ar sistema palaiko laidinį ryšį tarp mazgų („Ethernet“ magistralę)?

Taip, „AiMesh“ sistema palaiko tiek belaidžius, tiek laidinius ryšius. Po pradinio nustatymo per belaidį tinklą galite prijungti „Ethernet“ kabelį nuo maršrutizatoriaus LAN prievado prie mazgo LAN prievado. Sistema automatiškai pasirenka geriausią perdavimo kelią.

Ką reiškia „ZenWiFi AX Mini“ LED indikatoriai?

Nuolat mėlyna: Paruošta konfigūracijai. Nuolat balta: Prisijungęs ir viskas normaliai. Nuolat raudona: Nėra interneto ryšio.

Kokia darbo temperatūra leidžiama įrenginiui?

Darbo temperatūra yra nuo 0 °C iki 40 °C. Laikymo metu leidžiama nuo 0 °C iki 70 °C. Drėgnumas darbo metu turėtų būti nuo 50 % iki 90 %.

Kaip atkurti „ZenWiFi AX Mini“ gamyklinius nustatymus?

Raskite atstatymo mygtuką ant įrenginio (paprastai maža skylutė). Laikykite mygtuką nuspaustą smailiu daiktu (pvz., sąvaržėle) maždaug 5–10 sekundžių, kol LED pradės mirksėti. Įrenginys persikraus ir gamykliniai nustatymai bus atkurti.

Ar galiu naudoti „ASUS Router“ programėlę valdymui?

Taip, nemokama „ASUS Router“ programėlė yra prieinama „iOS“ ir „Android“ sistemoms. Ja galite atlikti sąranką, keisti tinklo nustatymus, stebėti prijungtus įrenginius ir tvarkyti „AiMesh“ mazgus.

Kiek įrenginių gali palaikyti „Mesh“ sistema?

Maksimalus skaičius priklauso nuo tinklo aplinkos. Paprastai „ZenWiFi AX Mini“ palaiko iki 100 prijungtų įrenginių visame „Mesh“ tinkle.

NAUDOJIMO INSTRUKCIJA ZenWifi AX Mini XD4 ASUS

Aparatinės įrangos aprašas

1 Prijunkite adapteri prie nuolatinės srovės įvesties lizdo.
2 Kai aparatinė įranga bus paruošta, užsidegs maitinimo kontrolinė lemputė.

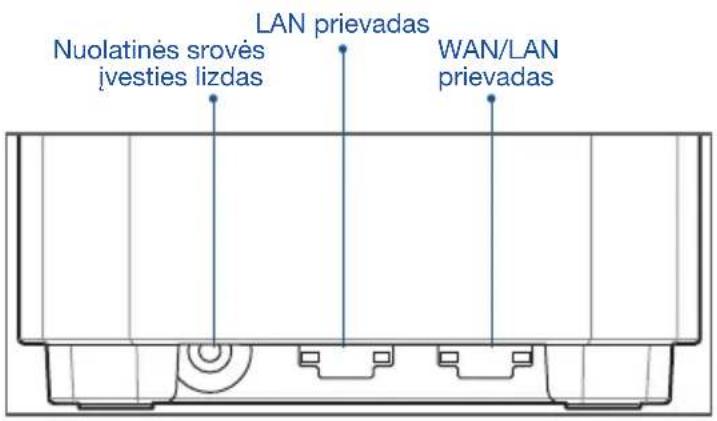

„XD4R“ apžvalga

WAN/LAN prievadas

Prie šio prievado tinklo kabeliu prijunkite savo modemą.

LAN prievadas

Prie LAN prievado tinklo kabeliu prijunkite savo asmeninį kompiuterį.

Specifikacijos:

Nuolatinès srovès maitinimo adapteris	Nuolatinès srovès išvesties lizdas: +12 V, maks. 1,5 A el. stiprumo
	Nuolatinès srovès išvesties lizdas: +12 V, maks. 2 A el. stiprumo
Darbo aplinkos temperatūra	0–40 °C Sau	ugojimo vietos aplinkos temperatūra	0–70 °C
Darbo aplinkos drėgnumas	50–90 % Sau	ugojimo vietos aplinkos temperatūra	20–90 %

Prieš Nustatymą

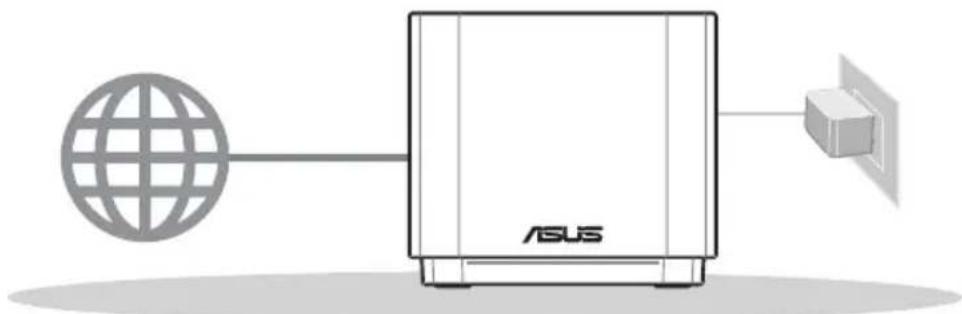

01 Pasirengimas Maržrutizatoriaus konfiguravimas

1 Eikite j AUTONOMINIO KELVEDŽIO SĂRANKOS ŽINGSNIAI.

Autonominio Kelvedžio Nustatymas, Konfiguravimas

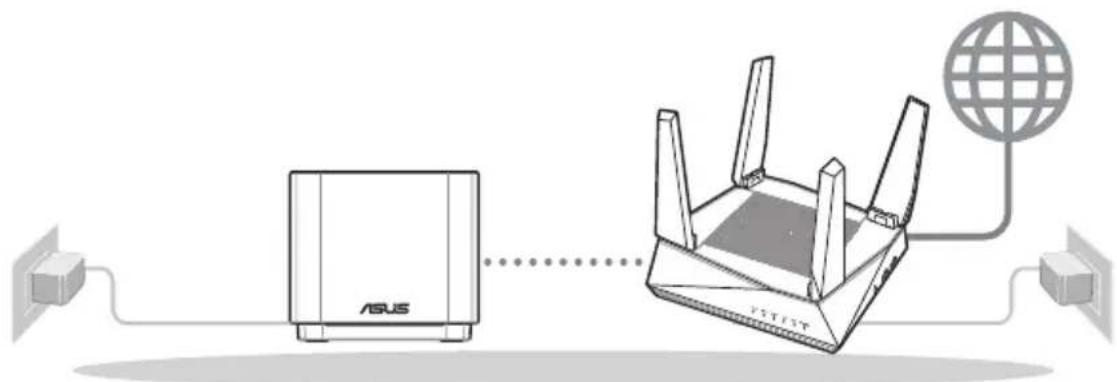

02 Pasirengimas „AiMesh“ „WiFi“ sistemos sarankai

Paruoškite du ar daugiau ASUS kelvedžių, palaikančių „AiMesh“.
2 Vieną modelį priskirkite kaip „AiMesh“ kelvedį, kitą – kaip „AiMesh“ mazgą.
** Jei turite kelis „AiMesh“ kelvedžius, kaip „AiMesh“ kelvedj rekomenduojame naudoti geresnes specifikacijas turintj jrenginj, o kitus – kaip „AiMesh“ mazgus.
③ Eikite j „AiMesh“ SĂRANKOS ŽINGSNIAI.

„Aimesh“ Sarankos Žingsniai

03 Programèlè „ASUS Router App“

Parsisiųskite nemokamą programėlę „ASUS Router APP“, kad galėtumėte nustatyti ir valdyti savo kelvedį (-džius).

ASUS Router

Autonominio Kelvedžio Sąrankos Žingsniai

01 Modemas ruošiamas

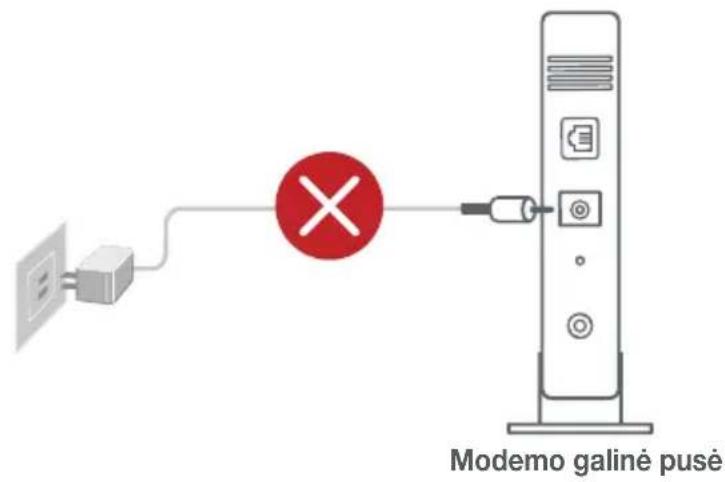

Ištraukite maitinimo kabelj / DSL modemą. Jei jame yra atsarginė baterija, ją išimkite.

lei naudojate DSL internetui, norint tinkamai konfigūruoti kelvedį Jums prireiks naudotojo vardo ir slaptažodžio. Jų teiraukitės savo interneto paslaugų teikėjo (ISP).

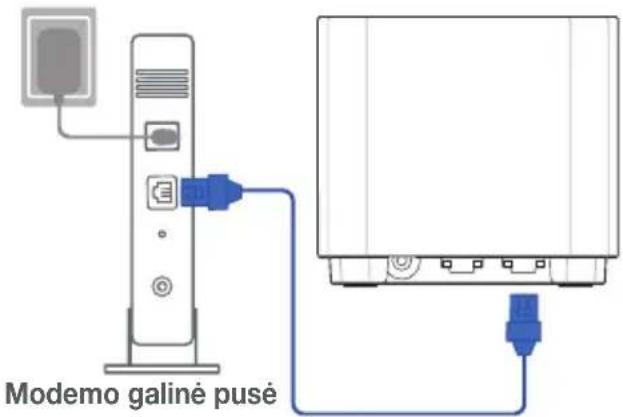

2 Tinklo kabeliu prijunkite modemą prie kelvedžio.
3 Ijunkite modemą. Prijunkite modemą prie elektros lizdo ir ijunkite.

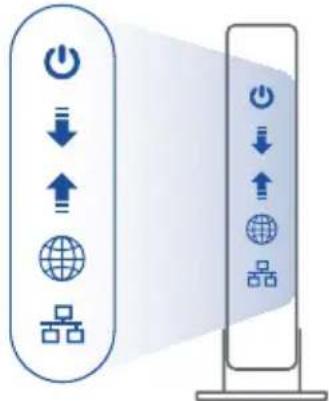

4 Patikrinkite savo modemo šviesinius indikatorius (LED) ir jsitikinkite, kad ryšys yra suaktyvintas.

1 Prijunkite adapterj prie savo XD4R jrenginio nuolatinės srovės įvesties lizdo.

2 Patikrinkite, ar šviesos diodas šviečia mėlyna spalva, rodydamas, kad aparatinė įranga yra paruošta sąrankai.

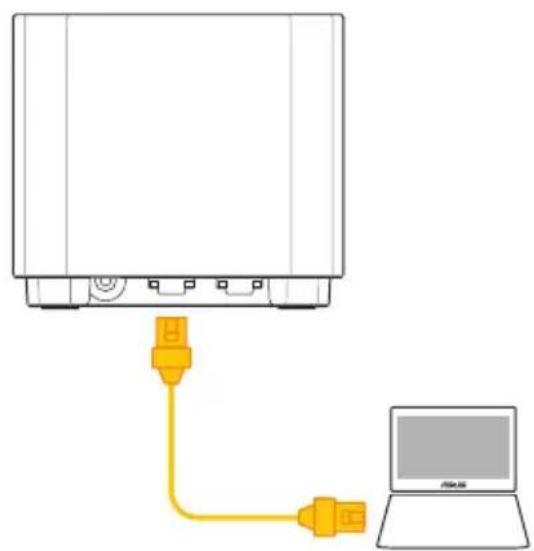

3 [Žiniatinklis] Papildomu tinklo kabeliu prijunkite kompiuterį prie kelvedžio.

[Programėlė] Taip pat galite naudotis telefonu ar planšetiniu kompiuteriu sąrankai atlikti,naudojant programėlę „ASUS Router App“.

03 Registruokitės ir prisijunkite

1 [Žiniatinklis] Atidarykite interneto naršykłę.

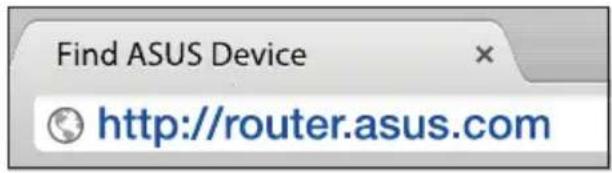

Būsite nukreipti i sārankos vedlj „ASUS Setup Wizard“. Jei ne, eikite j http://router.asus.com.

[Programėlė] Paleiskite programėlę „ASUS Router App“ ir vykdykite pateikiamus nurodymus, kad pabaigtumėte sąranką.

„Aimesh“ Sarankos Žingsniai

01 Pasirengimas

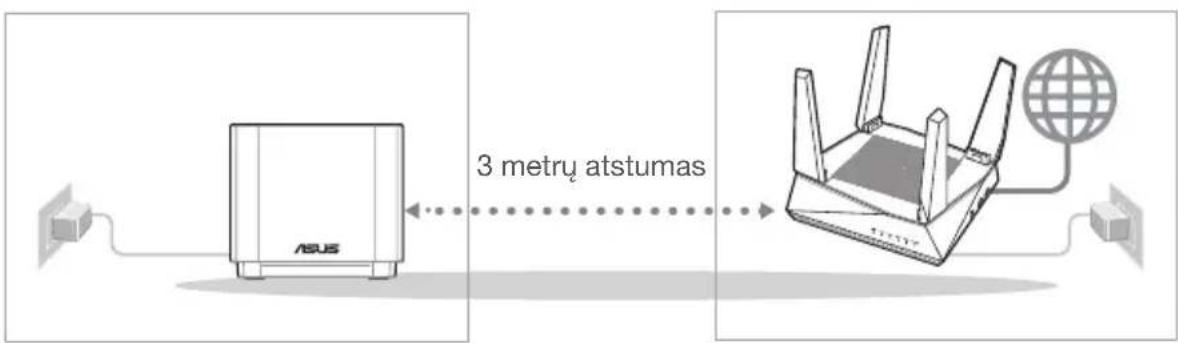

Sarankos metu padėkite „AiMesh“ kelvedį ir mazgą 3 metrų atstumu vieną nuo kito.

„AiMesh“ kelvedis„AiMesh“ ma:

02 „AiMesh“ mazgas

„AiMesh“ sistemos nustatymams palikite jjungta maitinimą ir budėjimo režimą.

03 „AiMesh“ kelvedis

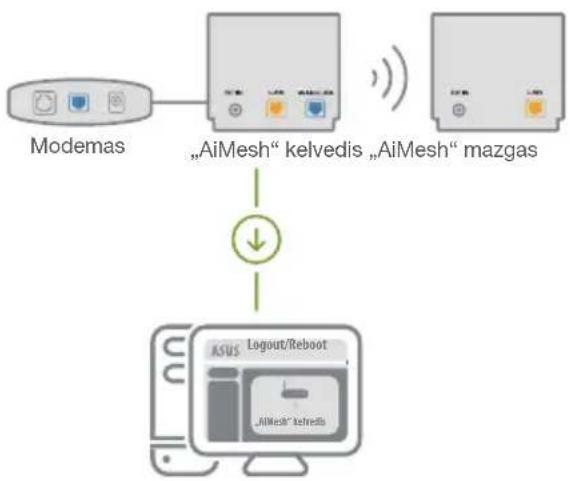

[Žiniatinklis] 1 Norėdami prijungti „AiMesh“ kelvedį prie kompiuterio ir modemo, vadovaukitės AUTONOMINIO KELVEDŽIO SĄRANKOS ŽINGSNIAIS, tada prisijunkite prie internetinio GUI.


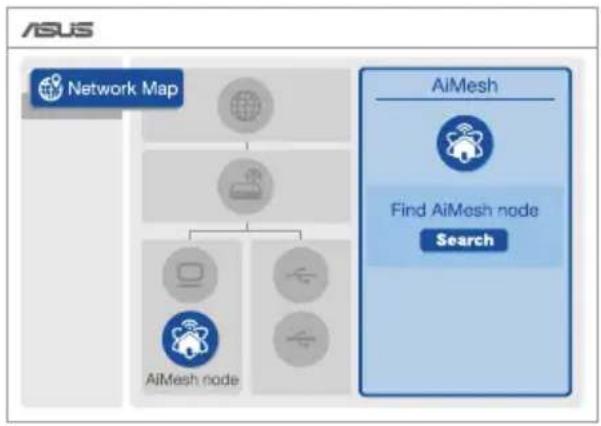

2 Eikite i puslapi „Network Map“ (tinklo žemėlapis), spustelėkite „AiMesh“ piktogramą ir atlikite išplėstinio „AiMesh“ mazgo paiešką.


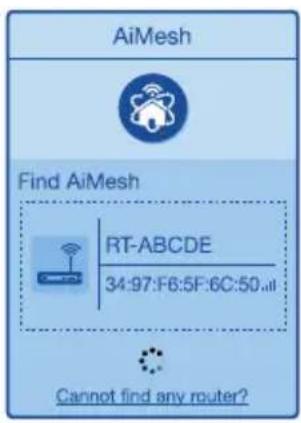

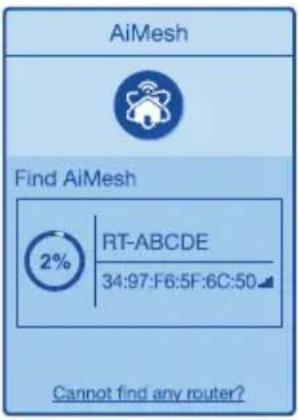

3 Spustelėkite leškoti, bus automatiškai pradėta ieškoti šalia esančio jūsų „AiMesh“ mazgo. Kai šiame puslapyje bus rodomas „AiMesh“ mazgas, spustelėkite jį ir pridėkite prie „AiMesh“ sistemos.

** Jei nepavyko rasti jokio „AiMesh“ mazgo, eikite i PROBLEMŲ SPRENDIMAS.

4 Užbaigus sincronizavimą rodomas pranešimas.

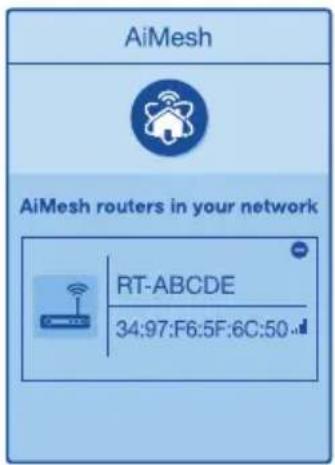

5 Sveikiname! Kai „AiMesh“ mazgą sėkmingai pridėtas prie „AiMesh“ tinklo, bus rodomi toliau esantys puslapiai.

[Programėlė] Prisijunkite prie savo esamo kelvedžio naudodamiesi programėle „ASUS Router App“ ir pabaikite sąranką, pasirinkę „Add AiMesh Node“ (Pridėti „AiMesh“ mazgą).

Trikčių šalinimas

Jei jūsų „AiMesh“ kelvedis negali aptikti jokio netoliese esančio „AiMesh“ mazgo arba įrenginių sincronizuoti nepavyksta, patikrinkite toliau nurodytas priežastis ir bandykite dar kartą.

a Idealiu atveju, patraukite savo „AiMesh“ mazgą arčiau „AiMesh“ kelvedžio. Jis privalo būti 3 atstumu.
b Jūsų „AiMesh“ mazgas privalo būti jjungtas.

Perkélimas

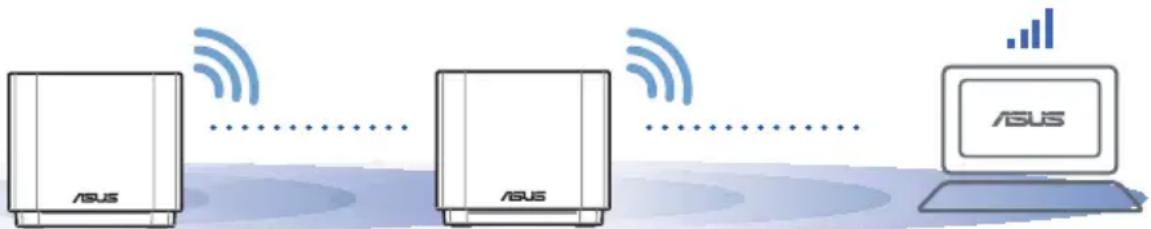

GERIAUSIAS VEIKIMAS

Pastatykite „AiMesh“ kelvedj ir mazga geriausioje vietoje.

PASTABOS: Norėdami, kad trukdžių kiltų minimaliai, kelvedžius laikykite atokiai nuo tokių įrenginių kaip belaidžiai telefonai, „Bluetooth“ įrenginiai ir mikrobangų krosnelės.

Kelvedžius rekomenduojame statyti atviroje ar erdvioje vietoje.

ZenWiFi AX Mini LED indikatoriai

Šviečia mélynai:

„ZenWiFi AX Mini“ yra parengtas sąrankai.

Šviečia baltai:

„ZenWiFi AX Mini“ yra prijungtas prie interneto ir tinkamai veikia.

Šviečia raudonai:

Kelvedis „ZenWiFi AX Mini“ neprijungtas prie interneto.

DUK DAŽNAI UŽDUODAMI KLAUSIMAI

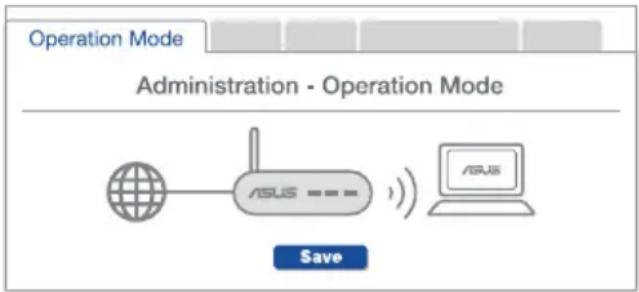

Ats.: Taip. Galite pasirinkti nustatyti „AiMesh“ kelvedį veikti kelvedžio režimu arba prieigos taško režimu. Apsilankykite tinklavietėje (http://router.asus.com) ir atverskite puslapį Administration (Administravimas) > Operation Mode (Veikimo režimas).


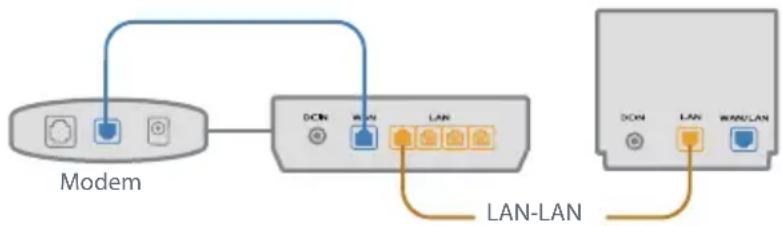

2 kl. Ar galiu sujungti „AiMesh“ kelvedžius laidiniu ryšiu (eterneto tarpinei ryšio linijai)?

Ats.: Taip. „AiMesh“ sistema palaiko belaidį ir laidinį ryšį tarp „AiMesh“ kelvedžio ir mazgo, užtikrindama maksimalų pralaidumą ir stabilumą. „AiMesh“ analizuoja belaidžio signalo stiprumą visose prieinamose dažnių juostose, tada automatiškai nustato, kuris ryšys, belaidis ar laidinis, geriausiai užtikrins vidinį kelvedžio ryšio pagrindą.

1 Norėdami pirmiausia nustatyti „WiFi“ ryšį tarp „AiMesh“ kelvedžio ir mazgo, vadovaukitės sąrankos žingsniais.
2 Padėkite mazgą tinkamiausioje vietoje, kur yra geriausia aprėptis. Prijunkite eterneto kabelį nuo „AiMesh“ kelvedžio LAN jungties prie „AiMesh“ mazgo LAN jungties.

3 „AiMesh“ sistema automatiškai pasirinks geriausią duomenų perdavimo kelią, laidinį arba belaidį.
