Produkttyp	Router (Mesh-WLAN-System)
Modell	ZenWiFi AX Mini XD4
Marke	ASUS
Abmessungen (pro Knoten)	80 x 80 x 93 mm (ca.)
Gewicht (pro Knoten)	200 g (ca.)
Stromversorgung	DC 12 V, 1,5 A (oder 2 A)
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	0 °C bis 70 °C
Betriebsluftfeuchtigkeit	50–90 % relative Luftfeuchtigkeit
Lagerluftfeuchtigkeit	20–90 % relative Luftfeuchtigkeit
Netzwerkschnittstellen	1x WAN/LAN (Gigabit), 1x LAN (Gigabit)
WLAN-Standard	Wi-Fi 6 (802.11ax), Dualband (2,4 GHz + 5 GHz)
Unterstützte Funktionen	AiMesh, Access Point Modus, Ethernet Backhaul
LED-Anzeigen	Blau (Einrichtungsbereit), Weiß (Online), Rot (Kein Internet)
Einrichtung	Über Weboberfläche (http://router.asus.com) oder ASUS Router App
Lieferumfang	Netzteil, Netzwerkkabel, Schnellstartanleitung
Garantie	2 Jahre (übliche Herstellergarantie)

Häufig gestellte Fragen - ZenWifi AX Mini XD4 ASUS

Was ist der Unterschied zwischen AiMesh-Router und AiMesh-Knoten?

Der AiMesh-Router ist das Hauptgerät, das mit dem Modem verbunden wird und die Internetverbindung verwaltet. Der AiMesh-Knoten ist ein zusätzlicher Router, der das WLAN-Signal erweitert und mit dem AiMesh-Router verbunden wird.

Wie richte ich das ZenWiFi AX Mini als Einzelrouter ein?

Schließen Sie das Netzteil an, verbinden Sie das Modem über ein Netzwerkkabel mit dem WAN/LAN-Anschluss und Ihren PC mit einem LAN-Port. Öffnen Sie einen Browser und gehen Sie zu http://router.asus.com, um den Setup-Assistenten zu starten. Alternativ können Sie die ASUS Router App verwenden.

Wie füge ich einen AiMesh-Knoten hinzu?

Stellen Sie den AiMesh-Knoten in 3 Metern Entfernung zum AiMesh-Router auf. Melden Sie sich an der Weboberfläche des Routers an, gehen Sie zur Netzwerkkarte, klicken Sie auf das AiMesh-Symbol und wählen Sie 'Suche'. Wählen Sie den gefundenen Knoten aus, um ihn hinzuzufügen. In der App wählen Sie 'AiMesh-Knoten hinzufügen'.

Kann ich das ZenWiFi AX Mini im Access Point Modus betreiben?

Ja, das Gerät unterstützt den Access Point Modus. Gehen Sie dazu in der Weboberfläche zu Administration > Betriebsmodus und wählen Sie 'Access Point'. Dies ist nützlich, wenn Sie bereits einen Router haben und das ZenWiFi nur als WLAN-Access Point nutzen möchten.

Unterstützt das System eine kabelgebundene Verbindung zwischen den Knoten (Ethernet Backhaul)?

Ja, das AiMesh-System unterstützt sowohl drahtlose als auch kabelgebundene Verbindungen. Nach der ersten Einrichtung über WLAN können Sie ein Ethernet-Kabel vom LAN-Anschluss des Routers zum LAN-Anschluss des Knotens verbinden. Das System wählt automatisch den besten Übertragungsweg.

Was bedeuten die LED-Anzeigen am ZenWiFi AX Mini?

Dauerhaft blau: Bereit für die Einrichtung. Dauerhaft weiß: Online und alles normal. Dauerhaft rot: Keine Internetverbindung.

Welche Betriebstemperatur ist für das Gerät zulässig?

Die Betriebstemperatur liegt zwischen 0 °C und 40 °C. Bei der Lagerung sind 0 °C bis 70 °C erlaubt. Die Luftfeuchtigkeit sollte im Betrieb zwischen 50 % und 90 % liegen.

Wie setze ich das ZenWiFi AX Mini auf die Werkseinstellungen zurück?

Suchen Sie die Reset-Taste am Gerät (normalerweise ein kleines Loch). Halten Sie die Taste mit einem spitzen Gegenstand (z. B. Büroklammer) etwa 5–10 Sekunden gedrückt, bis die LED blinkt. Das Gerät startet neu und die Werkseinstellungen sind wiederhergestellt.

Kann ich die ASUS Router App zur Verwaltung verwenden?

Ja, die kostenlose ASUS Router App ist für iOS und Android verfügbar. Damit können Sie die Einrichtung durchführen, Netzwerkeinstellungen ändern, verbundene Geräte überwachen und AiMesh-Knoten verwalten.

Wie viele Geräte kann das Mesh-System unterstützen?

Die maximale Anzahl hängt von der Netzwerkumgebung ab. Typischerweise unterstützt das ZenWiFi AX Mini bis zu 100 verbundene Geräte im gesamten Mesh-Netzwerk.

BEDIENUNGSANLEITUNG ZenWifi AX Mini XD4 ASUS

[Web] 1 Katso YHDEN REITITTIMEN

1 Schließen Sie das Netzteil an den DC-IN-Anschluss an.
2 Die Betriebs-LED leuchtet, wenn Ihre Hardware bereit ist.

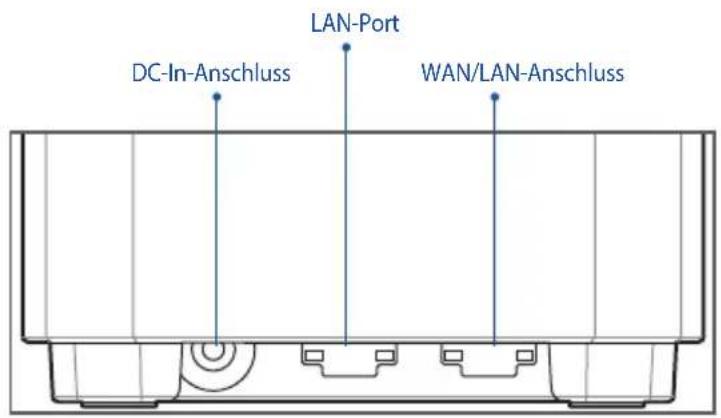

XD4R Übersicht

WAN/LAN-Anschluss

Verbinden Sie Ihr Modem über ein Netzwerkkabel mit diesem Anschluss.

LAN-Port

Verbinden Sie Ihren PC über ein Netzwerkkabel mit einem LAN-Anschluss.

Spezifikationen:

Netzteil DC Ausgang: +12V mit max. 1,5A Stromstärke+12V mit max. 2A Stromstärke
Betriebstemperatur 0~40 °C Lagerung 0~70 °C
Betriebsluftfeuchtigkeit 50~90% Lagerung 20~90%

Vor der Einrichtung

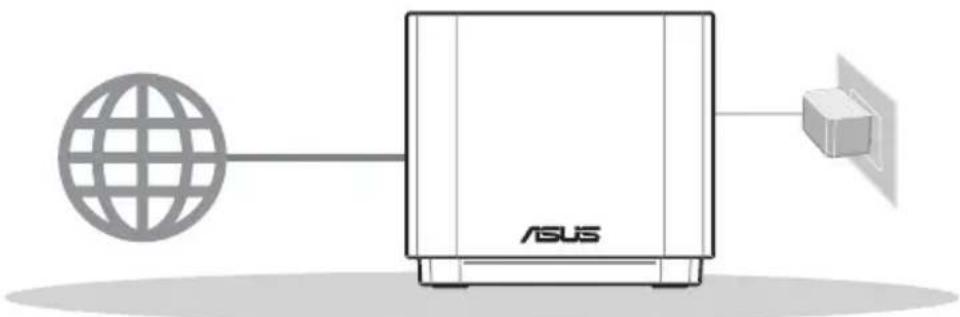

01 Einen Einzelrouter einrichten

1 Gehen Sie zu SCHRITTE ZUM EINRICHTEN EINES EINZELNEN ROUTERS.

Einrichten eines einzelnen Routers

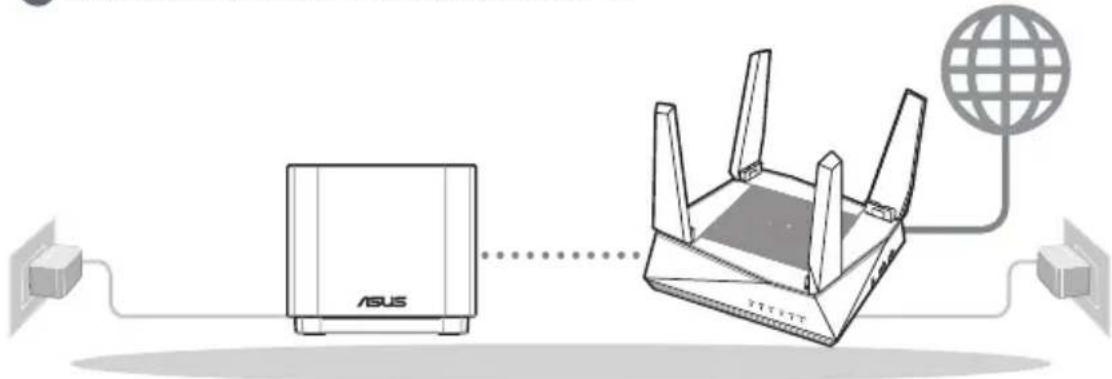

02 Ein AiMesh WLAN-System einrichten

1 Stellen Sie zwei oder mehr ASUS Router bereit, die AiMesh unterstützen.
2 Bestimmen Sie ein Gerät als AiMesh-Router und ein weiteres als AiMesh-Netzknoten.
** Falls Sie über mehrere AiMesh-Router verfügen, empfehlen wir Ihnen, den Router mit der höchsten Leistung als Ihren AiMesh-Router und die anderen als AiMesh-Netzknoten zu verwenden.
3 Gehen Sie zu AiMesh EINRICHTUNGSSCHRITTE.

AiMesh Einrichtungsschritte

03 ASUS Router App

Laden Sie die gratis ASUS Router App herunter, um Ihre Router einzurichten und zu verwalten.

ASUS Router

Schritte zum Einrichten eines einzelnen Routers

01 Bereiten Sie Ihr Modem vor

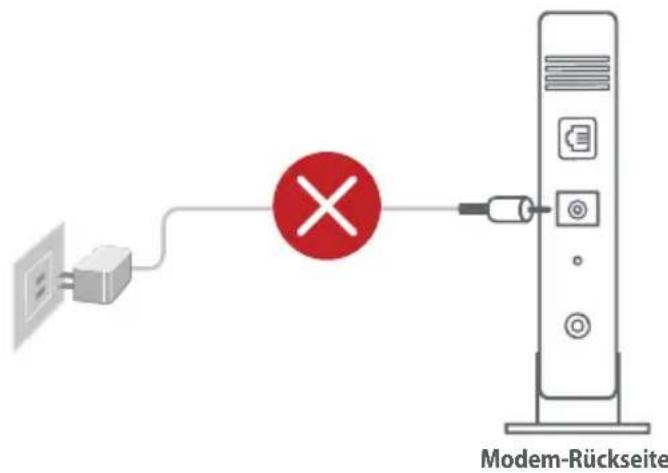

1 Trennen Sie das Netzkabel von der Steckdose und dem Kabel-/DSL-Modem. Falls Ihr Modem über einen Backup-Akku verfügt, entfernen Sie diesen ebenfalls. 1

Falls Sie für Ihre Internetverbindung DSL benutzen, benötigen Sie Ihren Benutzernamen/Kennwort von Ihrem Internetanbieter, um den Router richtig konfigurieren zu können.

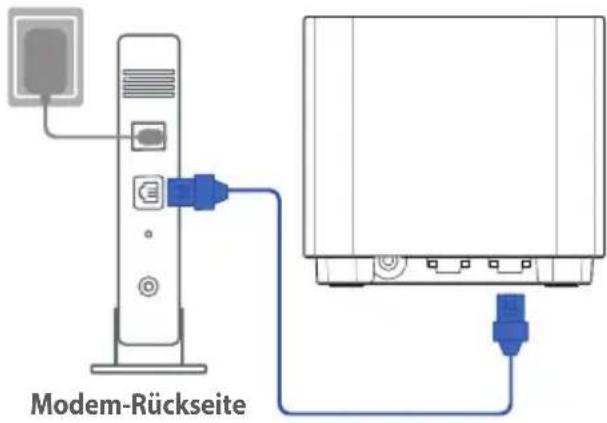

2 Verbinden Sie Ihr Modem über das mitgelieferte Netzwerkkabel mit dem Router.
3 Schalten Sie das Modem ein. Dazu schließen Sie das Modem an die Steckdose an und schalten es ein.

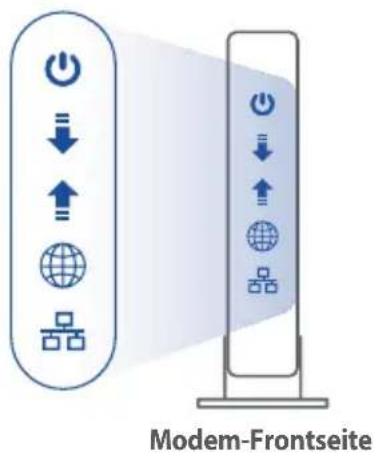

4 Überprüfen Sie die LED-Anzeigen Ihres Modems, um sicherzustellen, dass die Verbindung aktiv ist.

02 Ihr Gerät verbinden

1 Schließen Sie das Netzteil an den DC-IN-Anschluss Ihres XD4R Geräts an.

2 Überprüfen Sie, ob die LED dauerhaft blau leuchtet und damit anzeigt, dass die Hardware für die Einrichtung bereit ist.

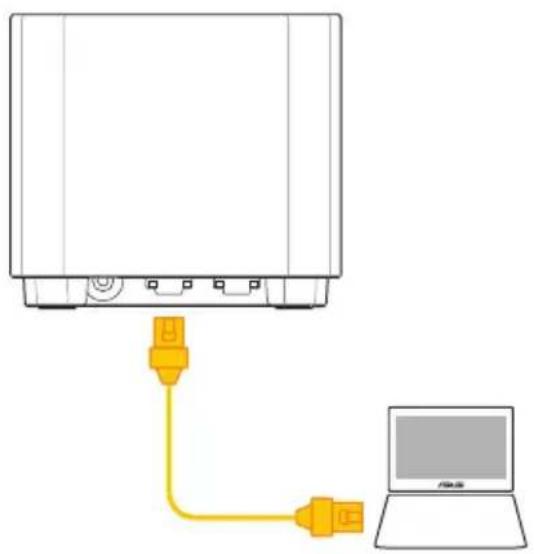

3 [Web] Schließen Sie Ihren PC über ein zusätzliches Netzwerkkabel an den Router an. [App] Oder Sie können ein Smartphone oder Pad nutzen, um die Einrichtung über die ASUS Router-App fertigzustellen.

03 Anmelden und verbinden

1 [Web] Öffnen Sie einen Webbrowser.

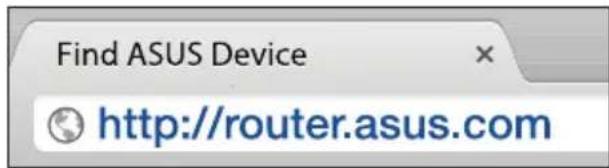

Sie werden zum ASUS Setup-Assistenten weitergeleitet. Falls nicht, wechseln Sie zu http://router.asus.com.

[App] Starten Sie die ASUS Router-App und befolgen Sie die Anweisungen, um die Einrichtung abzuschließen.

AiMesh Einrichtungsschritte

01 Vorbereiten

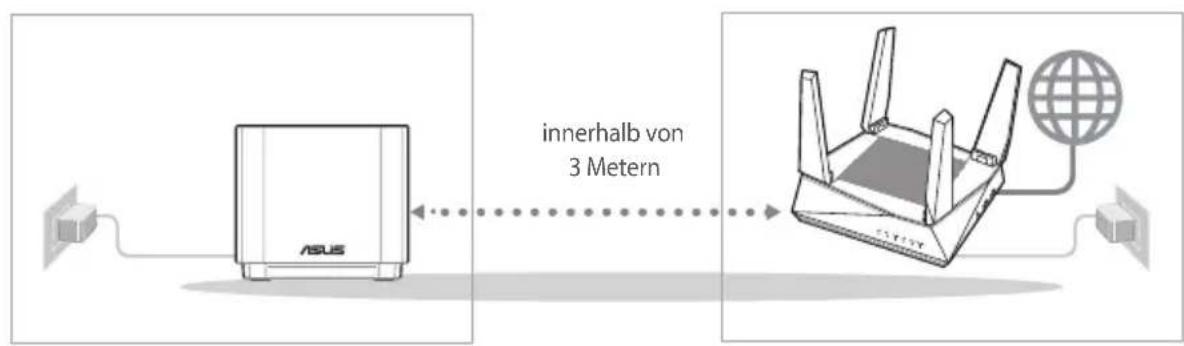

Stellen Sie Ihren AiMesh-Router und AiMesh-Netzknoten während des Einrichtungsvorgangs in einer Reichweite von 3 Metern voneinander auf.

AiMesh-RouterAiMesh-Netzknote

02 AiMesh-Netzknoten

Lassen Sie Ihren AiMesh-Netzknoten für die AiMesh-Systemeinstellungen eingeschaltet und betriebsbereit.

03 AiMesh-Router

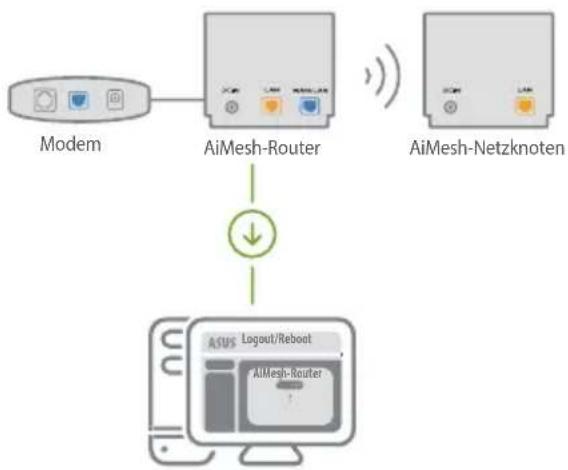

[Web] 1 Schauen Sie unter SCHRITTE ZUM EINRICHTEN EINES EINZELNEN ROUTERS, um Ihren AiMesh-Router mit Ihrem PC und Modem zu verbinden. Melden Sie sich dann an der Web-Benutzeroberfläche an.


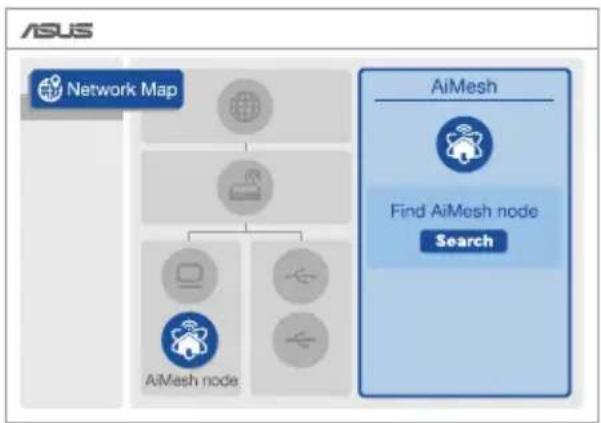

2 Gehen Sie auf die Netzwerkübersicht-Seite, klicken Sie auf das AiMesh-Symbol und suchen Sie dann nach Ihrem erweiternden AiMesh-Netzknoten.


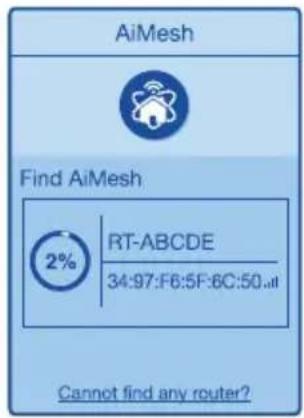

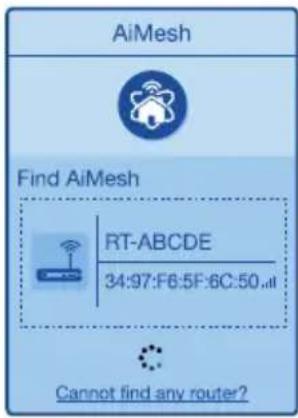

3 Klicken Sie auf Search (Suche), und es wird automatisch in der Nähe nach Ihrem AiMesh-Netzknoten gesucht. Wenn der AiMesh-Netzknoten auf dieser Seite angezeigt wird, klicken Sie darauf, um ihn zum AiMesh-System hinzuzufügen.
** Falls Sie keinen AiMesh-Netzknoten finden können, schauen Sie bitte unter PROBLEMBEHANDLUNG.
4 Nach Abschluss der Synchronisierung wird eine Meldung angezeigt.

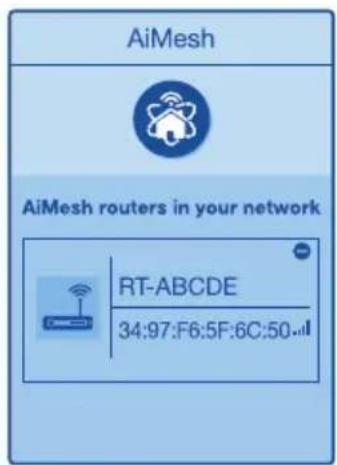

5 Gratulation! Die folgende Seite wird angezeigt, wenn ein AiMesh-Netzknoten erfolgreich zum AiMesh-Netzwerk hinzugefügt wurde.

Der RT-ABCDE wurde erfolgreich zu Ihrem AiMesh-System hinzugefügt. Es dauert eine Weile, bis er als verbundenes Gerät in der AiMesh-Routerliste angezeigt wird.

OK

[App] Melden Sie sich über die ASUS Router-App an Ihrem vorhandenen Router an und wählen Sie Add AiMesh Node (AiMesh-Netzknoten hinzufügen), um die Einrichtung fertigzustellen.

Fehlerbehebung

Falls Ihr AiMesh-Router keinen AiMesh-Netzknoten in der Nähe finden kann oder die Synchronisierung fehlschlägt, überprüfen Sie bitte das Folgende und versuchen Sie es erneut.

a Stellen Sie Ihren AiMesh-Netzknoten näher an den AiMesh-Router. Stellen Sie sicher, dass der Abstand nicht mehr als 3 Meter beträgt.
b Stellen Sie sicher, dass Ihr AiMesh-Netzknoten eingeschaltet ist.

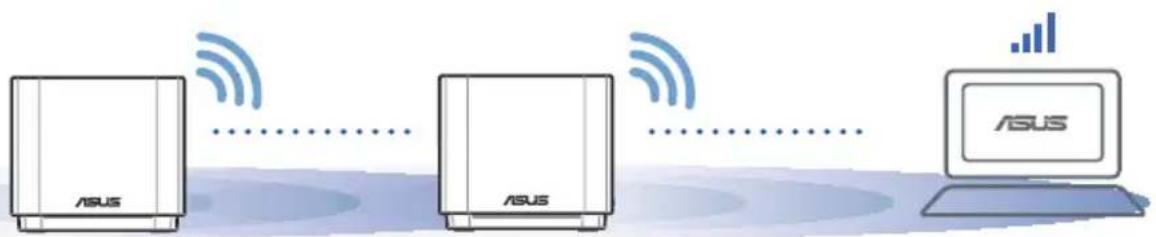

Aufstellung

DIE BESTE LEISTUNG

Platzieren Sie den AiMesh-Router und den AiMesh-Netzknoten an der besten Stelle.

HINWEISE: Damit es nicht zu Störungen kommt, halten Sie die Router von anderen Sendegeräten fern – z. B. Schnurlostelefone, Bluetooth- und Mikrowellengeräte.

Wir empfehlen, Ihre Router an einer offenen oder geräumigen Stelle zu platzieren.

LED-Anzeige des ZenWiFi AX Mini

Leuchtet blau:

Ihr ZenWiFi AX Mini ist bereit für die Einrichtung.

Dauerhaft weiß:

Ihr ZenWiFi AX Mini ist online und alles ist im normalen Bereich.

Dauerhaft rot:

Ihr ZenWiFi AX Mini-Router hat keine Verbindung zum Internet.

FAQ UFIG GESTELLTE FRAGEN

F1: Unterstützt der AiMesh-Router den Access-Point-Modus?

A: Ja. Sie können den AiMesh-Router im Routermodus oder Access-Point-Modus festlegen. Bitte öffnen Sie die Web-Benutzeroberfläche unter (http://router.asus.com) und rufen Sie die Seite Administration > Operation Mode (Betriebsmodus) auf.
    note right of B "Save"

F2: Kann ich eine kabelgebundene Verbindung zwischen den AiMesh-Routern einrichten (Ethernet Backhaul)?

A: Ja. Das AiMesh-System unterstützt sowohl drahtlose als auch kabelgebundene Verbindungen zwischen dem AiMesh-Router und AiMesh-Netzknoten, um Durchsatz und Stabilität zu maximieren. AiMesh analysiert die Signalstärke zur drahtlosen Verbindung für jedes verfügbare Frequenzband und ermittelt dann automatisch, ob eine drahtlose oder kabelgebundene Verbindung am besten als Basisnetz zwischen den Routern dienen kann.

1 Befolgen Sie die Einrichtungsschritte, um zuerst über WLAN eine Verbindung zwischen dem AiMesh-Router und AiMesh-Netzknoten herzustellen.

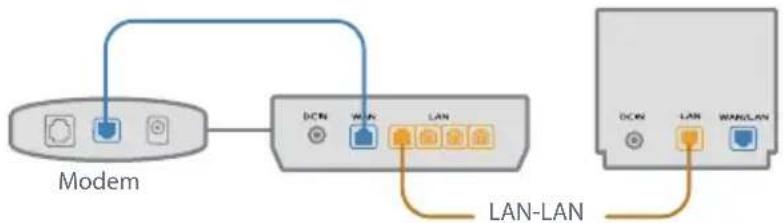

2 Platzieren Sie den AiMesh-Netzknoten für eine optimale Abdeckung an einer bestens geeigneten Stelle. Führen Sie ein Ethernet-Kabel vom LAN-Anschluss des AiMesh-Routers zum LAN-Anschluss des AiMesh-Netzknotens.

3 Das AiMesh-System wählt automatisch den besten Weg zur Datenübertragung, egal ob kabelgebunden oder drahtlos.
