Tuotetyyppi	Reititin (Mesh-WLAN-järjestelmä)
Malli	ZenWiFi AX Mini XD4
Brändi	ASUS
Mitat (solmua kohti)	80 x 80 x 93 mm (n.)
Paino (solmua kohti)	200 g (n.)
Virtalähde	DC 12 V, 1,5 A (tai 2 A)
Käyttölämpötila	0 °C - 40 °C
Säilytyslämpötila	0 °C - 70 °C
Käyttöilman kosteus	50–90 % suhteellinen kosteus
Säilytyksen ilmankosteus	20–90 % suhteellinen kosteus
Verkkoliitännät	1x WAN/LAN (Gigabit), 1x LAN (Gigabit)
WLAN-standardi	Wi-Fi 6 (802.11ax), kaksitaajuus (2,4 GHz + 5 GHz)
Tuetut toiminnot	AiMesh, tukiasematila, Ethernet Backhaul
LED-merkkivalot	Sininen (valmis asennukseen), Valkoinen (verkossa), Punainen (ei Internetiä)
Asennus	Verkkokäyttöliittymän kautta (http://router.asus.com) tai ASUS Router -sovelluksella
Toimituksen sisältö	Virtalähde, verkkokaapeli, pika-aloitusopas
Takuu	2 vuotta (tavanomainen valmistajan takuu)

Usein kysytyt kysymykset - ZenWifi AX Mini XD4 ASUS

Mikä on ero AiMesh-reitittimen ja AiMesh-solmun välillä?

AiMesh-reititin on päätelaite, joka yhdistetään modeemiin ja hallinnoi Internet-yhteyttä. AiMesh-solmu on lisäreititin, joka laajentaa WLAN-signaalia ja on yhdistetty AiMesh-reitittimeen.

Kuinka määritän ZenWiFi AX Mini yksittäiseksi reitittimeksi?

Kytke virtalähde, yhdistä modeemi verkkokaapelilla WAN/LAN-liitäntään ja tietokoneesi LAN-porttiin. Avaa selain ja siirry osoitteeseen http://router.asus.com käynnistääksesi asennusvelhon. Vaihtoehtoisesti voit käyttää ASUS Router -sovellusta.

Kuinka lisään AiMesh-solmun?

Aseta AiMesh-solmu 3 metrin etäisyydelle AiMesh-reitittimestä. Kirjaudu reitittimen verkkokäyttöliittymään, mene verkkokartalle, napsauta AiMesh-kuvaketta ja valitse 'Etsi'. Valitse löydetty solmu lisätäksesi sen. Sovelluksessa valitse 'Lisää AiMesh-solmu'.

Voinko käyttää ZenWiFi AX Miniä tukiasematilassa?

Kyllä, laite tukee tukiasematilaa. Siirry tätä varten verkkokäyttöliittymässä kohtaan Hallinta > Käyttötila ja valitse 'Tukiasema'. Tämä on hyödyllistä, jos sinulla on jo reititin ja haluat käyttää ZenWiFiä vain WLAN-tukiasemana.

Tukeeko järjestelmä langallista yhteyttä solmujen välillä (Ethernet Backhaul)?

Kyllä, AiMesh-järjestelmä tukee sekä langattomia että langallisia yhteyksiä. Ensimmäisen WLAN-asennuksen jälkeen voit liittää Ethernet-kaapelin reitittimen LAN-portista solmun LAN-porttiin. Järjestelmä valitsee automaattisesti parhaan siirtotien.

Mitä LED-merkkivalot tarkoittavat ZenWiFi AX Minissä?

Jatkuva sininen: Valmis asennukseen. Jatkuva valkoinen: Verkossa ja kaikki normaalia. Jatkuva punainen: Ei Internet-yhteyttä.

Mikä on laitteen sallittu käyttölämpötila?

Käyttölämpötila on 0 °C – 40 °C. Säilytyksessä sallitaan 0 °C – 70 °C. Ilmankosteuden tulisi käytössä olla 50 % – 90 %.

Kuinka palautan ZenWiFi AX Minin tehdasasetuksiin?

Etsi laitteen Reset-painike (yleensä pieni reikä). Pidä painiketta painettuna terävällä esineellä (esim. paperiliittimellä) noin 5–10 sekunnin ajan, kunnes LED vilkkuu. Laite käynnistyy uudelleen ja tehdasasetukset palautuvat.

Voinko käyttää ASUS Router -sovellusta hallintaan?

Kyllä, ilmainen ASUS Router -sovellus on saatavilla iOS:lle ja Androidille. Sen avulla voit suorittaa asennuksen, muuttaa verkkoasetuksia, tarkkailla yhdistettyjä laitteita ja hallita AiMesh-solmuja.

Kuinka monta laitetta Mesh-järjestelmä voi tukea?

Maksimimäärä riippuu verkko-ympäristöstä. Tyypillisesti ZenWiFi AX Mini tukee jopa 100 yhdistettyä laitetta koko Mesh-verkossa.

KÄYTTÖOHJE ZenWifi AX Mini XD4 ASUS

Paigutage AiMeshi ruuter ja sölm parimasse kohta.

Kas AiMeshi ruuter toetab pääsupunktirežiimi?

Laitteiston selitykset

1 Liitä verkkolaite DC-IN-porttiin.
2 Virran LED-merkkivalo syttyy, kun laitteisto on valmiina.

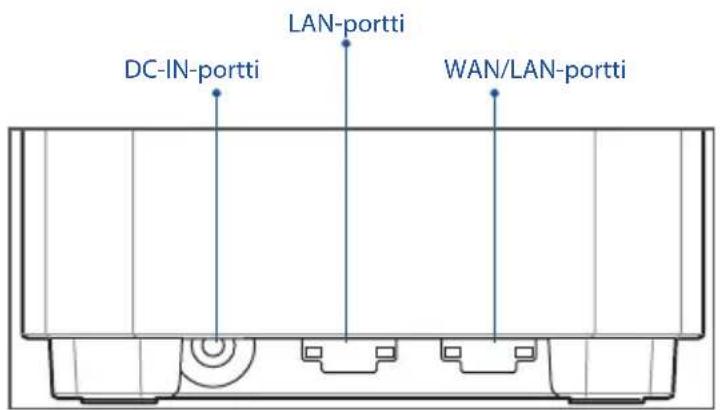

XD4R:n yleiskatsaus

WAN/LAN-portti

Liitä modeemi verkkokaapelilla tähän porttiin.

LAN-portti

Liitä PC LAN-porttiin verkkokaapelilla.

Tekniset tiedot:

Verkkolaite DC-lähtö: +12 V	maksimi 1,5 A:n virralla+12 V maksimi 2 A:n virralla
Käyttölämpötila 0–40	°C Säilytys	0–70	°C
Käyttökosteus 50–90 % Säilytys 20–90 %

Ennen Asettamista

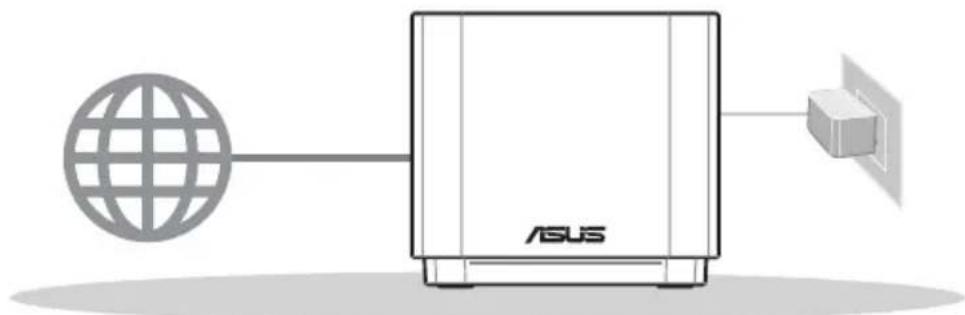

01 Valmistautuminen itsenäisen reitittimen asettamiseen

1 Siirry kohtaan YHDEN REITITTIMEN ASETUSOHJEET.

Yhden Reitittimen Asetus

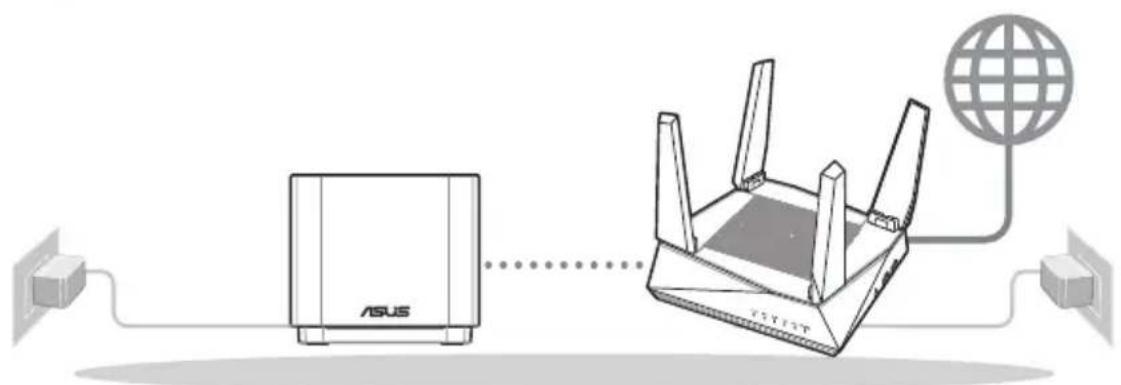

02 AiMesh WiFi -järjestelmän asetuksen valmistelu

1 Valmistele kaksi tai useita ASUS-reitintä, jotka tukevat AiMeshiä.
2 Määritä toinen AiMesh-reitittimeksi ja toinen AiMesh-solmuksi.

** Jos sinulla on useita AiMesh-reitittimiä, on suositeltavaa käyttää AiMesh-reitittimenä reititintä, jolla on korkeimmat tekniset tiedot ja muita AiMesh-solmuina.

3 Siirry kohtaan AiMesh-ASETUSOHJEET.

Lataa ilmainen ASUS-reititinsovellus asettaaksesi ja hallitaksesi reitittimiäsi.

ASUS Router

Yhden Reitittimen Asetusohjeet

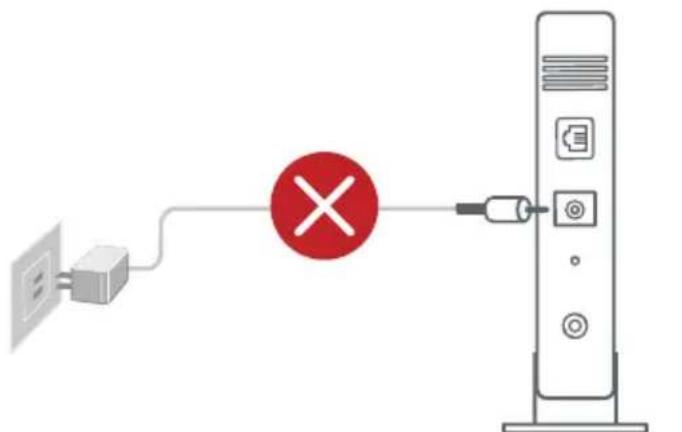

Irrota virtakaapeli/DSL-modeemi. Jos sillä on akkuvarmistus, irrota akku.

1 Jos käytät internet-yhteyteen DSL:ää, tarvitset käyttäjätunnuksen/salasanan internet-palveluntarjoajaltasi (ISP) määrittääksesi reitittimen oikein.

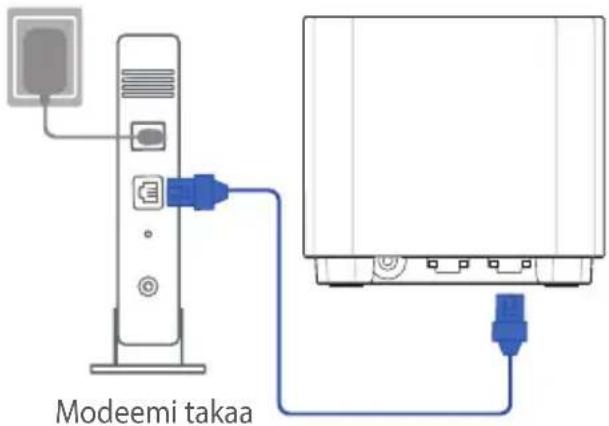

2 Liitä modeemi reitittimeen toimitukseen kuuluvalla verkkokaapelilla.
3 Kytke modeemin virta päälle. Liitä modeemi virtalähteeseen ja käynnistä se.

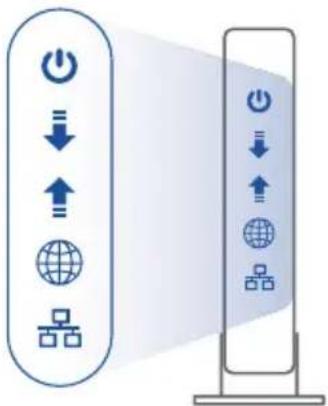

4 Tarkista kaapelin/DSL-modeemin LED-valot varmistaaksesi, että yhteys on aktiivinen.

Modeemi edestä

02 Liitä laitteesi

1 Liitä verkkolaite XD4R:n DC-IN-porttiin.

2 Tarkista, että LED-valo palaa tasaisesti sinisenä ilmaisten, että laitteistoyhteys on valmis asetettavaksi.

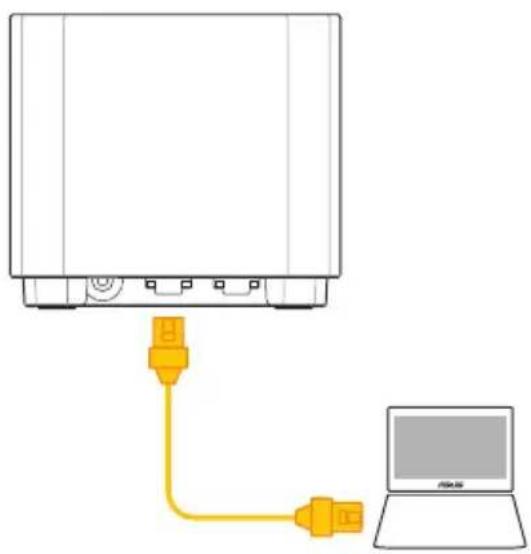

3 [Web] Liitä PC-tietokone reitittimeen lisäverkkokaapelilla.

[Sovellus] Tai voit käyttää puhelinta tai padia asetuksen suorittamiseksi loppuun ASUS-reititinsovelluksen kautta.

03 Kirjaudu sisään ja yhdistä

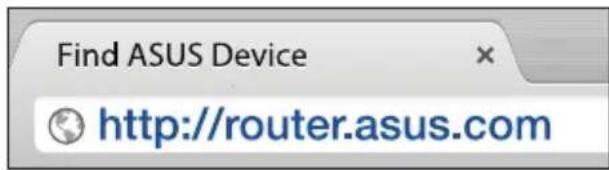

1 [Web] Avaa verkkoselain.

Sinut ohjataan uudelleen ASUS-ohjattuun asetukseen. Jos ei, navigoi osoitteeseen http://router.asus.com.

[Sovellus] Käynnistä ASUS-reititinsovellus ja suorita asetus loppuun ohjeiden mukaisesti.

AiMesh-Asetusohjeet

01 Valmistele

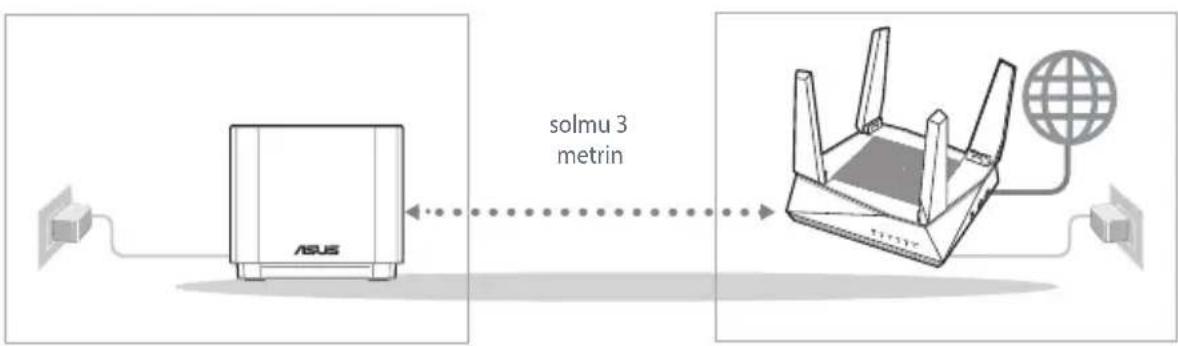

Sijoita ZenWiFi AX Mini-reititin ja solmu 3 metrin etäisyydelle toisistaan asetusprosessin aikana.

AiMesh-solmu AiMesh-reititin

02 AiMesh-solmu

Pidä virta päällä ja ja valmiustilassa AiMesh-järjestelmäasetuksia varten.

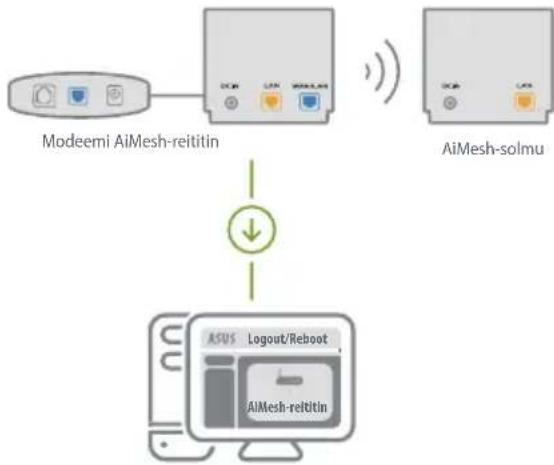

03 AiMesh-reititin

ASETUSOHJEET liittääksesi AiMesh-reitittimen PC-tietokoneeseen ja modeemiin ja kirjaudu sitten sisään graafiseen web-käyttöliittymään.


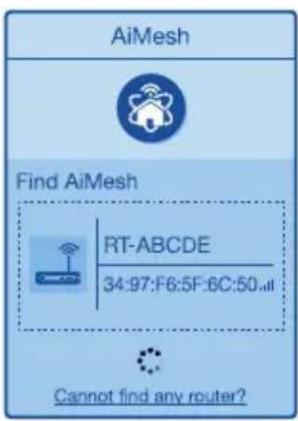

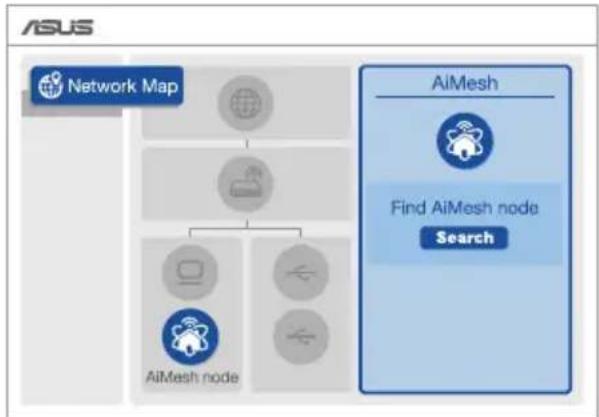

2 Siirry Verkkokarttasivulle, napsauta AiMesh-kuvaketta ja etsi sitten laajentuva AiMesh-solmusi.


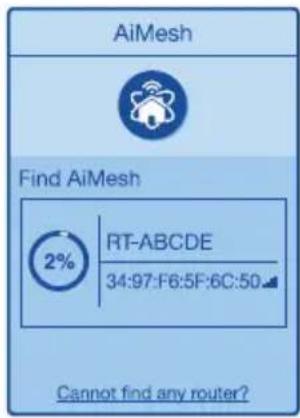

3 Napsauta Search (Etsi), se hakee sinulle automattisesti lähellä olevan AiMesh-solmun. Kun AiMesh-solmu näkyy tällä sivulla, napsauta sitä lisätäksesi sen AiMesh-järjestelmään.

** Jollet löydä yhtään AiMesh-solmua, siirry kohtaan VIANETSINTÄ.

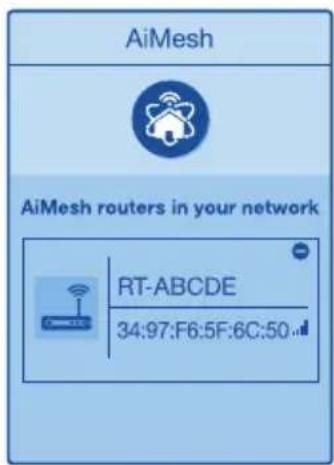

4 Viesti tulee näkyviin, kun synkronointi on valmis.

5 Onnittelut! Voit havaita seuraavien sivujen tulevan näkyviin, kun AiMesh-solmun lisääminen AiMesh-verkkoon on onnistunut.

[Sovellus] Kirjaudu sisään olemassa olevaan reitittimeen ASUS-reititinsovelluksella ja valitse "Lisää AiMesh-solmu" suorittaaksesi asetuksen loppuun.

Vianetsintä

Jos AiMesh-reititin ei löydä läheltä yhtään AiMesh-solmua tai synkronointi epäonnistuu, tarkista seuraava ja yritä uudelleen.

a Siirrä AiMesh-solmu lähemmäs AiMesh-reitintä ideaalisesti. Varmista, että laitteiden välimatka on 3 metriä.
b AiMesh-solmusi on käynnistetty.

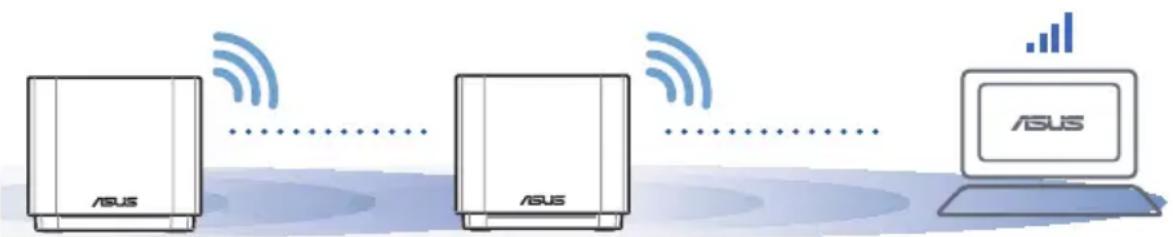

Uudelleensijoittaminen

PARAS SUORITUSKYKY

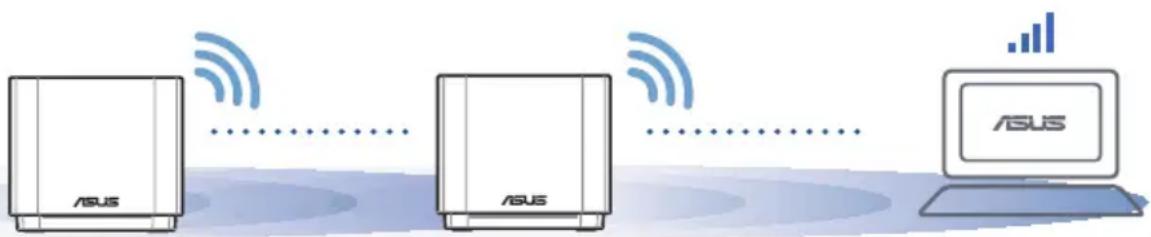

Sijoita AiMesh-reititin ja solmu parhaaseen paikkaan.

HUOMAUTUKSIA:

Minimoidaksesi häiriöt, pidä reitittimet loitolla laitteista, kuten langattomat puhelimet, Bluetooth-laitteet ja mikroaaltouunit.

On suositeltavaa asettaa reitittimet avoimeen tai tilavaan paikkaan.

ZenWiFi AX Mini:n LED-merkkivalot

Tasainen sininen:

ZenWiFi AX Mini on valmis asetettavaksi.

Tasainen valkoinen: Hyvä signaali:

ZenWiFi AX Mini on online-tilassa ja toimii hyvin.

Tasainen punainen: Ei signaalia:

ZenWiFi AX Mini -reitittimellä ei ole internet-yhteyttä.

USEIN USEIN KYSTTYJÄ KYSYMYKSIÄ

KYSYTTYÄ

K1: Tukeeko AiMesh-reititin Tukiasema-tilaa?

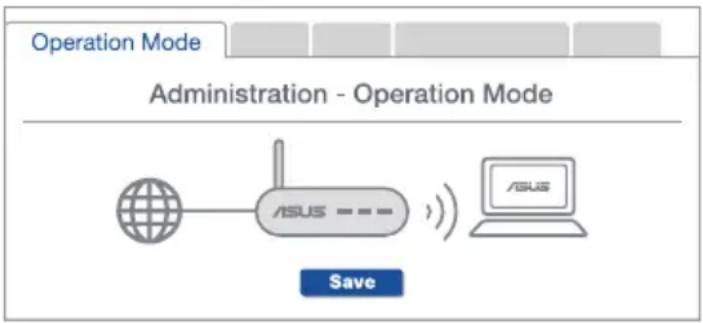

V: Kyllä. Voit valita AiMesh-reitittimen asettamisen reitintilaan tai tukiasematilaan. Siirry graafiseen web-käyttöliittymään (http://router.asus.com) ja siirry sivulle Administration (Hallinta) > Operation Mode (Käyttötila).

K2: Voinko asettaa langallisen yhteyden AiMesh-reitittimien välille (Ethernet-runkoliityntä)?

V: Kyllä. AiMesh-järjestelmä tukee sekä langatonta että langallista yhteyttä AiMesh-reitittimen ja solmun välillä läpimenon ja vakauden maksimoimiseksi. AiMesh analysoi langattoman signaalin voimakkuuden kullekin käytettävissä olevalle taajuuskaistalle ja määrittää sitten automaattisesti kumpi palvelee paremmin, langallinen vai langaton, reitittimien välisen yhteyden selkärankana.

1 Muodosta ensin yhteys AiMesh-reitittimen ja solmun välillä WiFi-verkolla toimimalla asetusohjeiden mukaisesti.

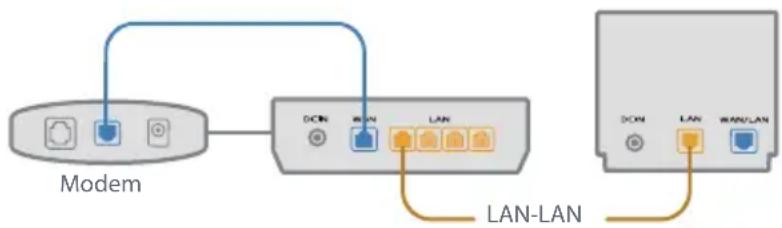

2 Sijoita solmu ihanteelliseen sijaintiin parhaan peiton saamiseksi. Vie Ethernet-kaapeli AiMesh-reitittimen LAN-portista AiMesh-solmun LAN-porttiin.

3 AiMesh-järjestelmä valitsee automaattisesti parhaan polun datan lähetykselle, joko langallisesti tai langattomasti.
