Tuotetyyppi	ADSL/VDSL-reititin integroidulla modeemilla
Merkki	ASUS
Malli	DSL-N16U
Mitat (L x S x K)	200 x 150 x 35 mm
Paino	320 g
Virtalähde	Verkkovirtasovitin 12V DC, 1.5A
Verkkostandardit	IEEE 802.11b/g/n (WiFi N enintään 300 Mbps)
Portit	4 LAN-porttia 10/100 Mbps, 1 WAN-portti RJ45, 1 DSL-portti RJ11, 1 USB 2.0 -portti
Pääominaisuudet	Integroitu ADSL/VDSL-modeemi, WiFi N -reititin, palomuuri, DHCP-palvelin, NAT, palvelunlaatu (QoS), vanhempien valvonta
Langaton turvallisuus	WEP, WPA/WPA2-PSK, WPA2-Enterprise, MAC-suodatus, SPI-palomuuri
Huolto ja puhdistus	Irrota virtalähde ennen puhdistusta. Käytä pehmeää, kuivaa liinaa. Älä käytä kemikaaleja tai hankaavia aineita.
Varaosat ja korjattavuus	Verkkovirtasovitin saatavana erikseen. Antennit eivät ole irrotettavia. Ei käyttäjän korjattavia osia.
Yleistä tietoa	2 vuoden takuu. Käyttölämpötila: 0-40°C. Kosteus: 50-90% (tiivistymätön).

Usein kysytyt kysymykset - DSL-N16U ASUS

Kuinka palautan reitittimen tehdasasetukset?

Pidä reitittimen takaosan Reset-painiketta painettuna noin 10 sekunnin ajan, kunnes merkkivalot vilkkuvat. Vapauta ja odota uudelleenkäynnistystä.

Kuinka määritän WiFi-asetukset DSL-N16U:lle?

Kirjaudu verkkokäyttöliittymään (192.168.1.1) oletustunnuksilla (admin/admin). Mene kohtaan Langaton > Perusasetukset määrittääksesi SSID:n ja salasanan.

Mitä teen, jos olen unohtanut ylläpitäjän salasanan?

Suorita laitteiston nollaus kuten yllä on kuvattu. Tämä palauttaa oletustunnukset.

Kuinka päivitän laiteohjelmiston?

Lataa uusin laiteohjelmisto ASUS:n verkkosivuilta. Kirjaudu käyttöliittymään, mene kohtaan Hallinta > Laiteohjelmiston päivitys, valitse tiedosto ja napsauta Päivitä. Älä katkaise virtaa päivityksen aikana.

Voinko käyttää reititintä toisen palveluntarjoajan kanssa?

Kyllä, DSL-N16U on yhteensopiva useimpien ADSL/VDSL-palveluntarjoajien kanssa. Sinun on määritettävä yhteystyyppi (PPPoE, IPoE jne.) ja palveluntarjoajan antamat VPI/VCI-asetukset.

Kuinka kytken reitittimen puhelinlinjaan?

Käytä mukana toimitettua RJ11-kaapelia liittääksesi reitittimen DSL-portin seinän puhelinpistorasiaan. Käytä tarvittaessa ADSL-suodatinta.

Mitä teen, jos DSL-merkkivalo vilkkuu tai pysyy punaisena?

Tarkista kaapeliliitännät. Varmista, että linjasi on aktiivinen. Ota yhteyttä palveluntarjoajaasi, jos ongelma jatkuu reitittimen uudelleenkäynnistyksen jälkeen.

Kuinka aktivoin vanhempien valvonnan?

Kirjaudu käyttöliittymään, mene kohtaan Palomuuri > Vanhempien valvonta. Ota se käyttöön ja määritä aikarajoja tai estä sivustoja luokittain.

Tukeeko reititin tulostimen jakamista USB:n kautta?

Kyllä, USB-portti mahdollistaa tulostimen tai kiintolevyn jakamisen verkossa. Määritä se kohdassa USB > Tulostinpalvelin.

Kuinka parannan WiFi-kantamaa?

Sijoita reititin keskeiselle, korotetulle paikalle kauas esteistä. Vältä elektronisten laitteiden aiheuttamia häiriöitä. Voit myös säätää signaalin voimakkuutta langattomien asetusten kautta.

KÄYTTÖOHJE DSL-N16U ASUS

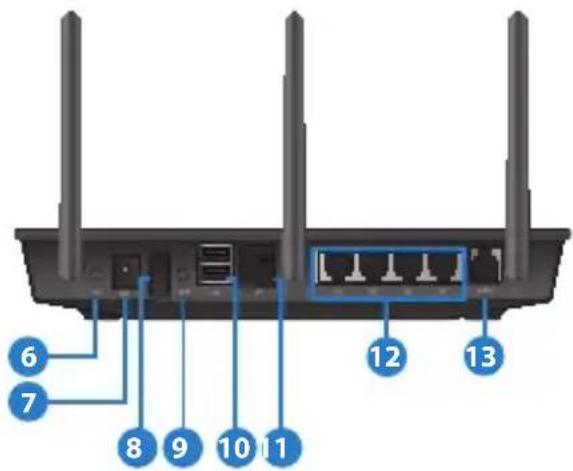

Laitteiston ominaisuudet

1) Virran LED-valo 6) Nollauspainike	11) WAN (Ether-net) -portti
2) ADSL LED -valo	7)Virtakaapelin liitäntä (DC-In)	12) LAN-portit 1–4
3)Internet-LED8) virtakytkin 13) ADSL-portti
4) LAN LED -valo 1~4	9)WPS/Wi-Fi-painike*
5) Langattoman yhteyden LED-merk-kivalo	10) USB 2.0-portit

*WPS-painiketta voi käyttää Wi-Fi-painikkeena muuttamalla asetusta Advanced Settings (Lisäasetukset) > Administration (Järjestelmänhallinta) -sivulla.

- Ulkoinen USB-kovalevy/-muistitikku:

- Langaton reititin toimii useimpien USB-kovalevyjen/-muistitikkujen kanssa ja tukee FAT16-, FAT32-, EXT2-, EXT3- ja NTFS-tiedostojärjestelmiä (luku ja kirjoitus).

- Voit poistaa USB-levyn turvallisesti käynnistämällä graafisen web-käyttöliittymän (http://192.168.1.1), napsauttamalla USB-kuvaketta Verkkokarttasivun keskiosassa ja napsauttamalla Remove (Poista)-painiketta.

- USB-levyn vääärä poistaminen, kuten videon tai musiikin toistamisen aikana tai tiedostoa ladattaessa, voi aiheuttaa tietojen vioittumisen.

-Luettelolangattomanreitittimentukemista tiedostojärjestelmistä ja kovalevypartitioista on osoitteessa http://event.asus.com/networks/disksupport

- Luettelo langattoman reitittimen tukemista tulostimista on osoitteessa

DSL-N16U
RJ-45 Verkkokaapeli
Pikaopas
Verkkolaite
☑ Tuki-CD (käyttöopas)
☑ RJ-11-puhelinkaapeli
√ Jakaja (tyyppi vaihtelee eri alueilla)

Jos jokin nimike puuttuu tai on vahingoittunut, ota yhteys jälleenmyyjään.

Reitittimen sijoittaminen

Varmistaaksesi parhaan signaalin lähetyksen langattoman reitittimen ja siihen liitettyjen verkkolaitteiden välillä, tarkista, että:

• Asetat langattoman reitittimen keskelle aluetta saadaksesi maksimipeittoalueen verkkolaitteille.
• Pidät laitteen vapaana metalliesteistä ja poissa suorasta auringonpaisteesta.
• Pidät laiteen etäällä 802.11g:n tai vain 20 MHz:in Wi-Fi -laitteista, 2,4 GHz:in tietokoneen oheislaitteista, Bluetooth-laitteista, langattomista puhelimista, muuntajista, raskaista moottoreista, loistelampuista, mikroaaltouuneista, jääkaapeista ja muista teollisista laitteista estääksesi signaalin häiriöt tai menetyksen.

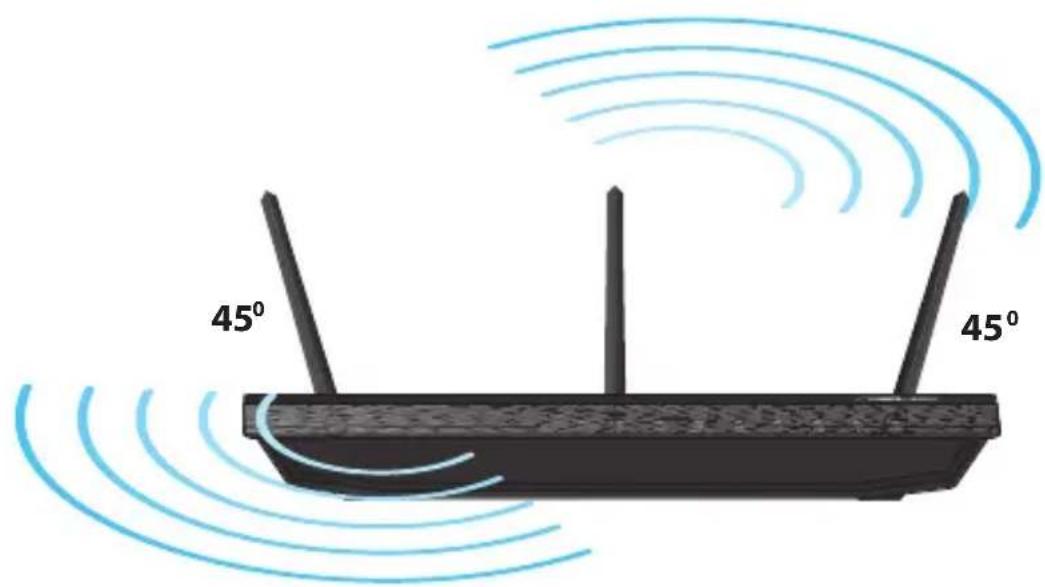

• Varmistaaksesi parhaan langattoman signaalin, suuntaa kaksi irroitettavaa antennia, kuten alla olevassa piirroksessa.
• Päivität aina uusimman laiteohjelmiston. Hae viimeisimmät laitteistopäivitykset ASUS-web-sivustolta osoitteesta http://www.asus.com.

Ennen kuin aloitat

1. Kytke laitteet.

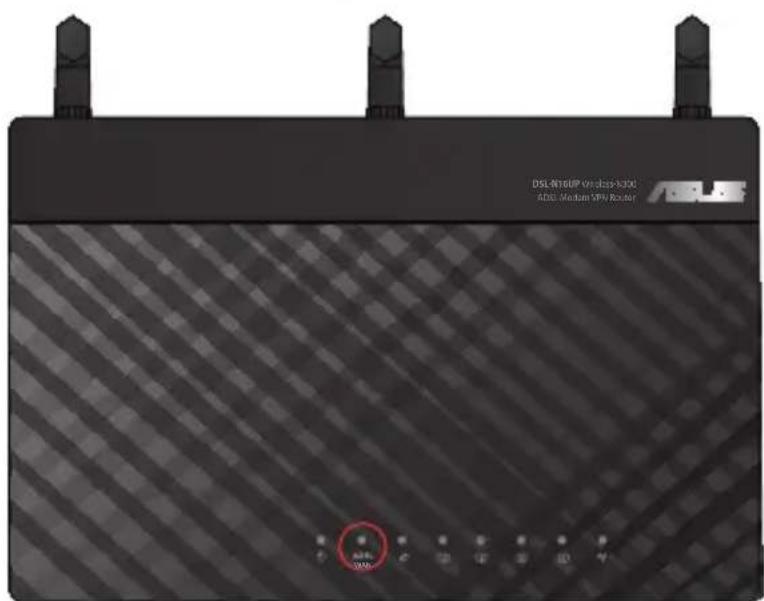

2. Ennen ADSL-asetusproseduurin käynnistämistä varmista, että ADSL-ilmaisin DSL-N16U:llä paneelista tulee kiinteäksi.

Sioni

3. Käynnistä verkkoselain ja noudata QIS-asennuksen vaiheita.

Jos QIS-verkkosivu ei tule näkyviin verkkoselaimen käynnistämisen jälkeen, ota verkkoselaimen proxy-asetus pois päältä.

4. Asennus on valmis.
