Тип продукт	ADSL/VDSL рутер с вграден модем
Марка	ASUS
Модел	DSL-N16U
Размери (Д x Ш x В)	200 x 150 x 35 mm
Тегло	320 g
Захранване	Захранващ адаптер 12V DC, 1.5A
Мрежови стандарти	IEEE 802.11b/g/n (WiFi N до 300 Mbps)
Портове	4 LAN порта 10/100 Mbps, 1 WAN порт RJ45, 1 DSL порт RJ11, 1 USB 2.0 порт
Основни функции	Вграден ADSL/VDSL модем, WiFi N рутер, защитна стена, DHCP сървър, NAT, качество на услугата (QoS), родителски контрол
Безжична сигурност	WEP, WPA/WPA2-PSK, WPA2-Enterprise, MAC филтриране, SPI защитна стена
Поддръжка и почистване	Изключете захранването преди почистване. Използвайте мека суха кърпа. Не използвайте химически или абразивни продукти.
Резервни части и ремонтопригодност	Захранващ адаптер се предлага отделно. Антените са неотстраними. Няма части, ремонтируеми от потребителя.
Обща информация	Гаранция 2 години. Работна температура: 0-40°C. Влажност: 50-90% (без конденз).

Често задавани въпроси - DSL-N16U ASUS

Как да нулирам рутера до фабричните настройки?

Задръжте натиснат бутона Reset на гърба на рутера за около 10 секунди, докато светодиодите започнат да мигат. Освободете и изчакайте рестартирането.

Как да настроя WiFi на DSL-N16U?

Влезте в уеб интерфейса (192.168.1.1) с идентификационните данни по подразбиране (admin/admin). Отидете на Безжична мрежа > Основни настройки, за да зададете SSID и паролата.

Какво да направя, ако съм забравил администраторската парола?

Извършете хардуерно нулиране, както е описано по-горе. Това ще възстанови идентификационните данни по подразбиране.

Как да актуализирам фърмуера?

Изтеглете най-новия фърмуер от сайта на ASUS. Влезте в интерфейса, отидете на Управление > Актуализация на фърмуера, изберете файла и кликнете върху Актуализирай. Не прекъсвайте захранването по време на актуализацията.

Мога ли да използвам рутера с друг доставчик?

Да, DSL-N16U е съвместим с повечето ADSL/VDSL доставчици. Трябва да конфигурирате типа връзка (PPPoE, IPoE и т.н.) и VPI/VCI параметрите, предоставени от вашия интернет доставчик.

Как да свържа рутера към телефонната линия?

Използвайте предоставения RJ11 кабел, за да свържете порта DSL на рутера към стенния телефонен жак. Ако е необходимо, използвайте ADSL филтър.

Какво да направя, ако светодиодът DSL мига или остава червен?

Проверете връзките на кабелите. Уверете се, че линията ви е активна. Свържете се с вашия интернет доставчик, ако проблемът продължава след рестартиране на рутера.

Как да активирам родителския контрол?

Влезте в интерфейса, отидете на Защитна стена > Родителски контрол. Активирайте го и задайте часови диапазони или блокирайте сайтове по категория.

Рутерът поддържа ли споделяне на принтер през USB?

Да, USB портът позволява споделяне на принтер или твърд диск в мрежата. Конфигурирайте го в USB > Сървър за принтер.

Как да подобря обхвата на WiFi?

Поставете рутера на централно, повдигнато място, далеч от препятствия. Избягвайте смущения от електронни устройства. Можете също да регулирате силата на сигнала в безжичните настройки.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DSL-N16U ASUS

*Бутонът WPS може да се използва като WiFi бутон чрез промяна на настройките в Advanced Settings (Разширени настройки) > Administration (Администриране).

• USB Външен хард / флаш диск:

- Безжичният рутер работи с повечето USB хард дискове и флаш дискове и поддържа достъп четене-писане за FAT16, FAT32, EXT2, EXT3 и NTFS.

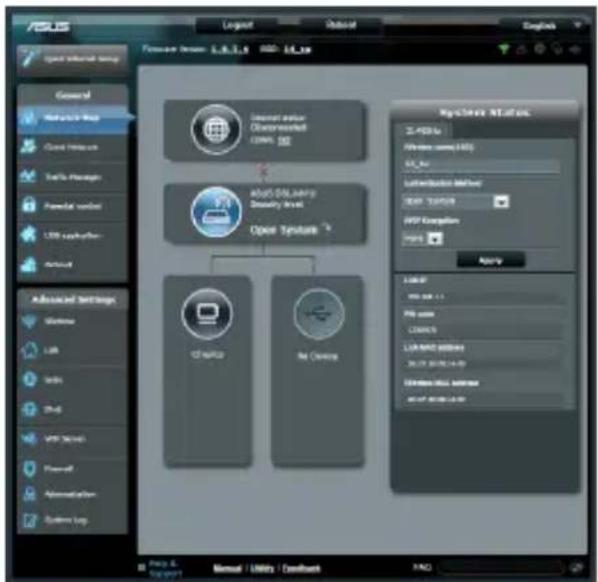

- За безопасно премахване на USB диск, стартирайте уеб интерфейса (http://192.168.1.1), щракнете върху USB иконата в средата на страницата Network Map (Карта на мрежата), след което щракнете върху Remove (Премахни) в полето Safely Remove disk (Безопасно премахване на диск) от дясната страна на страницата Network Map (Карта на мрежата).

- Неправилното премахване на USB диск, например по време на поточно предаване на видео/муника или изтегляне на файлове, може да доведе до повреда на данни.

- Списъка на системните и дискови раздели, поддържани от безжичния рутер, можете да намерите на http://event.asus.com/networks/disksupport

- Списъка на принтерите, поддържани от безжичния рутер, можете да намерите на http://event.asus.com/networks/printersupport

Бърз преглед

DSL-N16U
☑ RJ-45 Мрежов кабел
☑ Адаптер за променлив ток
☑ AC adapter
☑ Помощен CD диск (Ръководство на потребителя)
☑ RJ-11 телефонен кабел
☑ Сплитер (варира за различните региони)

Ако някой от компонентите е повреден или липсва, свържете се с Вашия търговски представител.

Разположение на безжичния рутер

За постигане на максимально добро предаване на безжичните сигнали между безжичния рутер и свързаните с него мрежови устройства трябва:

• Да поставите безжичния рутер на централно място за максимально покритие на мрежовите устройства.
• Рутерът да е отдалечен от метални прегради и да не е изложен на слънчева светлина.
• Рутерът да е отдалечен от Wi-Fi устройства 802.11g или 20MHz, компютърни периферни устройства 2.4GHz, Bluetooth (блутут) устройства, безжични телефони, трансформатори, мощни мотори, флуоресцентни лампи, микровълнови печки, хладилници и други промишлени машини за избягване на смущенията или загубите на сигнала.
• За да подсигурите най-добрия безжичен сигнал, ориентирайте двете подвижни антени както е показано по-долу.
• Винаги използвайте най-новите версии на фърмуера. Посетете сайта на ASUS http://www.asus.com за сваляне на последните версии на фърмуера.

Преди започване

1. Свържете устройствата.

2. Преди да стартирате процедурата по настройка на ADSL, уверете се, че ADSL индикаторът на DSL-N16U от панела свети непрекъснато.

бырарски

1. Стартирайте уеб браузъра и следвайте стъпките в Quick Int Setup (QIS) (Бързи интернет настройки).

Ако уеб сайтът QIS не се появи след като сте стартирали уеб браузъра, деактивирайте настройките на прокси сървъра на уеб браузъра.

1. Конфигурирането приключи.

Brzi pregled

1) LED napajanja 6) Gumb za resetiranje	11) WAN (Ethernet) ulaz
2) LED ADSL/WAN	7) Priključak napajanja (DC-IN)	12) LAN 1 ~ 4 ulaza
3) LED za internet 8) Sklopka za uključivanje 13) ADSL ulaz
4) LED LAN 1~4 9) Gumb za WPS/WiFi*
5) LED za bežičnu vezu	10) USB 2.0 priključci

*Gumb za WPS može se koristiti kao gumb za WiFi promjenom ovih postavki na stranici Advanced Settings (Napredne postavke) > Administration (Administracija).
