Typ produktu	ADSL/VDSL router s integrovaným modemem
Značka	ASUS
Model	DSL-N16U
Rozměry (D x Š x V)	200 x 150 x 35 mm
Hmotnost	320 g
Napájení	Síťový adaptér 12V DC, 1.5A
Síťové standardy	IEEE 802.11b/g/n (WiFi N až 300 Mb/s)
Porty	4× LAN 10/100 Mb/s, 1× WAN RJ45, 1× DSL RJ11, 1× USB 2.0
Hlavní funkce	Integrovaný ADSL/VDSL modem, WiFi N router, firewall, DHCP server, NAT, kvalita služeb (QoS), rodičovská kontrola
Bezdrátové zabezpečení	WEP, WPA/WPA2-PSK, WPA2-Enterprise, MAC filtrování, SPI firewall
Údržba a čištění	Před čištěním odpojte napájení. Používejte měkký suchý hadřík. Nepoužívejte chemické nebo abrazivní prostředky.
Náhradní díly a opravitelnost	Síťový adaptér je k dispozici samostatně. Antény nejsou odnímatelné. Žádné uživatelsky opravitelné díly.
Obecné informace	Záruka 2 roky. Provozní teplota: 0–40 °C. Vlhkost: 50–90 % (bez kondenzace).

Často kladené otázky - DSL-N16U ASUS

Jak resetovat router do továrního nastavení?

Podržte tlačítko Reset na zadní straně routeru po dobu asi 10 sekund, dokud nezačnou blikat kontrolky. Uvolněte a počkejte na restart.

Jak nakonfigurovat WiFi na DSL-N16U?

Přihlaste se do webového rozhraní (192.168.1.1) s výchozími přihlašovacími údaji (admin/admin). Přejděte do Bezdrátové připojení > Základní nastavení pro nastavení SSID a hesla.

Co dělat, když jsem zapomněl heslo správce?

Proveďte hardwarový reset, jak je popsáno výše. Tím se obnoví výchozí přihlašovací údaje.

Jak aktualizovat firmware?

Stáhněte nejnovější firmware z webu ASUS. Přihlaste se do rozhraní, přejděte do Správa > Aktualizace firmwaru, vyberte soubor a klikněte na Aktualizovat. Během aktualizace nevypínejte napájení.

Mohu router použít s jiným poskytovatelem připojení?

Ano, DSL-N16U je kompatibilní s většinou ADSL/VDSL poskytovatelů. Musíte nakonfigurovat typ připojení (PPPoE, IPoE atd.) a parametry VPI/VCI poskytnuté vaším ISP.

Jak připojit router k telefonní lince?

Použijte dodaný kabel RJ11 k propojení portu DSL routeru s telefonní zásuvkou. V případě potřeby použijte ADSL filtr.

Co dělat, pokud kontrolka DSL bliká nebo zůstává červená?

Zkontrolujte připojení kabelů. Ujistěte se, že je vaše linka aktivní. Pokud problém přetrvává i po restartu routeru, kontaktujte svého ISP.

Jak aktivovat rodičovskou kontrolu?

Přihlaste se do rozhraní, přejděte do Firewall > Rodičovská kontrola. Aktivujte ji a nastavte časová omezení nebo blokujte weby podle kategorií.

Podporuje router sdílení tiskárny přes USB?

Ano, USB port umožňuje sdílet tiskárnu nebo pevný disk v síti. Nakonfigurujte to v USB > Tiskový server.

Jak zlepšit dosah WiFi?

Umístěte router na centrální, vyvýšené místo, daleko od překážek. Vyhněte se rušení elektronickými zařízeními. Můžete také upravit výkon signálu v bezdrátovém nastavení.

NÁVOD K OBSLUZE DSL-N16U ASUS

1) Indikátor LED napájení	6) Resetovací tlačítko	11) Port WAN (Ethernet)
2) Indikátor LED ADSL/WAN	7) Napájecí port (DC-In)	12) Porty místní sítě LAN 1 ~ 4
3) Indikátor LED Internetu	8) Sít'ový vypínač. 13) Port ADSL
4) Indikátor LED LAN 1~4	9) Tlačítko WPS/WiFi*
5) Indikátor LED bezdrá-tového připojení	10) Porty USB 2.0

*Tlačítko WPS lze používat jako tlačítko WiFi změnou nastavení v části Advanced Settings (Upřesnit nastavení) > na stránce Administration (Správa).

• Vnější USB HDD/Flash disk:

- Tento bezdrátový směrovač funguje s většinou USB HDD/Flash disků a podporuje čtení/zápis souborových systémů FAT16, FAT32, EXT2, EXT3 a NTFS.

- Chcete-li bezpečně odebrat disk USB, spustte webové grafické uživatelské rozhraní (GUI) (http://192.168.1.1), klepněte na ikonu USB v prostřední části stránky Network Map (Mapa sítě) a klepněte na tlačítko Remove (Odebrat) v poli Safely Remove disk (Bezpečně odebrat disk) na pravé straně stránky Network Map (Mapa sítě).

- Nesprávné odebrání disku USB, například během vysílání datového proudu videa/hudby nebo během stahování souborů, může způsobit poškození dat.

- Seznam podporovaných souborových systémů a logických oddílů podporovaných bezdrátovým směrovačem viz http://event.asus.com/networks/disksupport

- Seznam podporovaných tiskáren viz http://event.asus.com/networks/printersupport

Obsah krabice

DSL-N16U
☑ RJ-45 Sítový kabel
Stručná příručka
☑ Napájecí adaptér
☑ Podpůrný disk CD (příručka)
√ Telefonní kabel RJ-11
☑ Rozdělovač (liší se podle regionu)

Pokud je některá z položek poškozena nebo chybí, se obraťte na prodejce.

Cesinta

Umístění směrovače

Aby byl zajištěn optimální přenos bezdrátového signálu mezi bezdrátovým směrovačem a síťovými zařízeními, zajistěte, aby byly splněny následující podmínky:

• Umístěte bezdrátový směrovač do centralizované oblasti pro maximální bezdrátové pokrytí pro síťová zařízení.
• Udržujte zařízení mimo kovové překážky a mimo přímé sluneční záření.
• Udržujte zařízení v bezpečné vzdálenosti od zařízení Wi-Fi 802.11g nebo 20 MHz, počítačových periférií 2,4 GHz, zařízení Bluetooth, bezdrátových telefonů, transformátorů, výkonných motorů, fluorescenčního osvětlení, mikrovlnných trub, chladniček a dalšího průmyslového vybavení, aby se zabránilo ztrátě signálu.
• Pro zajištění optimálního příjmu bezdrátového signálu nasměrujte dvě odnímatelné antény podle následujícího obrázku.

- Vždy zaktualizujte na nejnovější firmware. Nejnovější aktualizace firmwaru jsou k dispozici na webu společnosti ASUS na adrese http://www.asus.com.

Začínáme

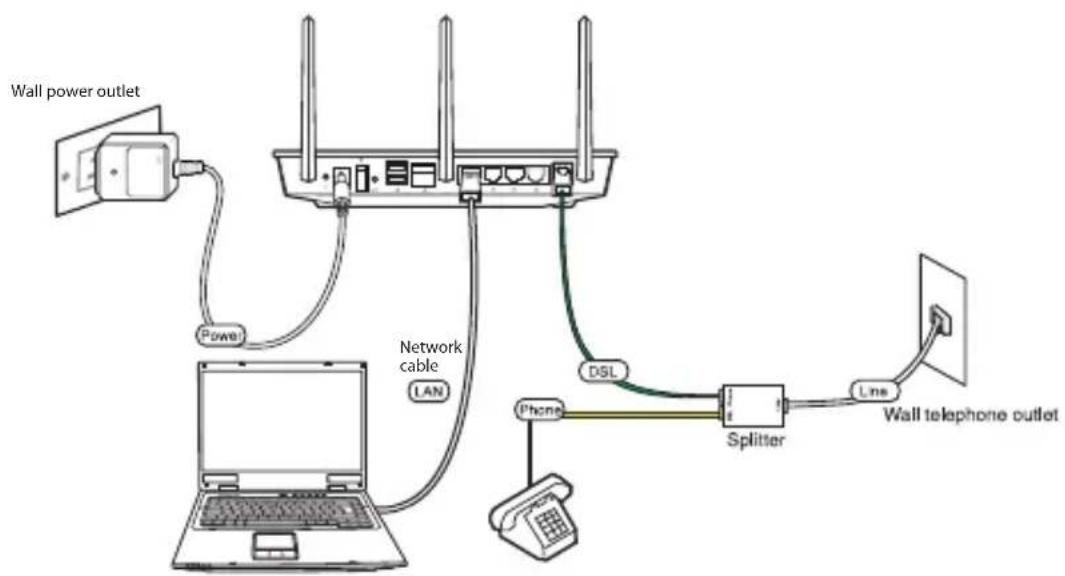

1. Připojte zařízení.

2. Před zahájením postupu nastavení ADSL zkontrolujte, zda indikátor ADSL na předním panelu zařízení DSL-N16U svítí.

Cesinta

1. Spustte webový prohlížeč a postupujte podle kroků Rychlého nastavení Internetu (QIS).

Pokud se po spuštění webového prohlížeče nezobrazí webová stránka QIS, deaktivujte nastavení proxy webového prohlížeče.

- Ak chcete bezpečne odpojit USB disk, spustte webové grafické používatel'ské rozhranie (http://192.168.1.1), kliknite na ikonu USB v strednej časti stránky Mapa siete a kliknite na Remove (Odstránit).
