DSL-N16U - Маршрутизатор ASUS - Бесплатное руководство пользователя

Тип продукта	Маршрутизатор ADSL/VDSL со встроенным модемом
Бренд	ASUS
Модель	DSL-N16U
Размеры (Д x Ш x В)	200 x 150 x 35 мм
Вес	320 г
Питание	Блок питания 12 В пост. тока, 1,5 А
Сетевые стандарты	IEEE 802.11b/g/n (WiFi N до 300 Мбит/с)
Порты	4 порта LAN 10/100 Мбит/с, 1 порт WAN RJ45, 1 порт DSL RJ11, 1 порт USB 2.0
Основные функции	Встроенный модем ADSL/VDSL, маршрутизатор WiFi N, брандмауэр, DHCP-сервер, NAT, качество обслуживания (QoS), родительский контроль
Беспроводная безопасность	WEP, WPA/WPA2-PSK, WPA2-Enterprise, фильтрация MAC, брандмауэр SPI
Уход и чистка	Перед чисткой отключите питание. Используйте мягкую сухую ткань. Не используйте химические или абразивные средства.
Запасные части и ремонтопригодность	Блок питания доступен отдельно. Антенны несъемные. Нет деталей, ремонтируемых пользователем.
Общая информация	Гарантия 2 года. Рабочая температура: 0-40°C. Влажность: 50-90% (без конденсации).

Часто задаваемые вопросы - DSL-N16U ASUS

Как сбросить маршрутизатор до заводских настроек?

Нажмите и удерживайте кнопку Сброс на задней панели маршрутизатора около 10 секунд, пока индикаторы не начнут мигать. Отпустите и дождитесь перезагрузки.

Как настроить WiFi на DSL-N16U?

Войдите в веб-интерфейс (192.168.1.1) с учетными данными по умолчанию (admin/admin). Перейдите в Беспроводной режим > Основные настройки, чтобы задать SSID и пароль.

Что делать, если я забыл пароль администратора?

Выполните аппаратный сброс, как описано выше. Это восстановит учетные данные по умолчанию.

Как обновить прошивку?

Загрузите последнюю прошивку с сайта ASUS. Войдите в интерфейс, перейдите в Администрирование > Обновление прошивки, выберите файл и нажмите Обновить. Не отключайте питание во время обновления.

Можно ли использовать маршрутизатор с другим провайдером?

Да, DSL-N16U совместим с большинством провайдеров ADSL/VDSL. Вам необходимо настроить тип подключения (PPPoE, IPoE и т.д.) и параметры VPI/VCI, предоставленные вашим провайдером.

Как подключить маршрутизатор к телефонной линии?

Используйте прилагаемый кабель RJ11 для подключения порта DSL маршрутизатора к настенной телефонной розетке. При необходимости используйте ADSL-фильтр.

Что делать, если индикатор DSL мигает или горит красным?

Проверьте подключение кабелей. Убедитесь, что ваша линия активна. Свяжитесь с провайдером, если проблема не исчезнет после перезагрузки маршрутизатора.

Как активировать родительский контроль?

Войдите в интерфейс, перейдите в Брандмауэр > Родительский контроль. Включите его и задайте временные интервалы или блокируйте сайты по категориям.

Поддерживает ли маршрутизатор совместное использование принтера через USB?

Да, порт USB позволяет совместно использовать принтер или жесткий диск в сети. Настройте это в USB > Сервер печати.

Как улучшить дальность WiFi?

Разместите маршрутизатор в центральном месте, на возвышении и вдали от препятствий. Избегайте помех от электронных устройств. Вы также можете настроить мощность сигнала в параметрах беспроводной сети.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DSL-N16U ASUS

DSL-N16UP / DSL-N16U Series

Wireless - N300 ADSL Modem Router

1) Индикатор питания 6) Кнопка сброса 11) Порт Ethernet WAN
2) Индикатор ADSL / WAN	7) Разъем питания (DC-In) 12)	Порты LAN 1~4
3) Индикатор Интернет 8)	Тумблер питания 13) Разъем ADSL
4) Индикаторы LAN 1~4	9) Кнопка WPS / Wi-Fi *
5) Индикатор беспроводной связи	10) Порты USB 2.0

*Кнопку WPS можно использовать в качестве кнопки Wi-Fi, изменив настройки на странице Дополнительные настройки > Администрирование

- Внешний USB HDD/флэш-диск

• Беспроводной роутер работает с большинством USB жестких дисков/ флэш-дисков (размером до 2 Тб) и поддерживает чтение и запись для FAT16, FAT32, EXT2, EXT3 и NTFS.
• Для безопасного извлечения USB диска запустите веб- интерфейс (http://192.168.1.1), затем на странице Network Map нажмите Remove.
• Неправильное извлечение USB-устройства во время загрузки файлов диска может привести к потере данных.
• Список поддерживаемых файловых систем и разделов для жесткого диска смотрите на странице: http://event.asus.com/networks/disksupport
• Список поддерживаемых принтеров смотрите на странице: http://event.asus.com/networks/printersupport

Комплект поставки

☑ Беспроводной роутер с модемом DSL-N16U
☑ Сетевой кабель (RJ-45)
☑ Краткое руководство
☑ Блок питания
☑ Компакт-диск (руководство пользователя)
☑ Телефонный кабель (RJ-11)
☑ Разветвитель (в зависимости от региона)

Если какие-либо элементы комплекта поставки отсутствуют или повреждены, обратитесь к продавцу.

Русский

Размещение роутера

Для получения наилучшей производительности от роутера следуйте следующим рекомендациям:

• Поместите беспроводной роутер в центре беспроводной сети для максимального покрытия.
• Поместите устройство подальше от металлических преград и прямых солнечных лучей.
• Для предотвращения помех поместите устройство подальше от устройств стандарта 802.11g или устройств, работающих на частоте 20 МГц или 2.4ГГц, устройств Bluetooth, беспроводных телефонов, трансформаторов, мощных двигателей, флюоресцентных ламп, микроволновых лучей, холодильников и другого промышленного оборудования.
• Для обеспечения оптимального сигнала, расположите три съемные антенны, как показано на рисунке ниже.
• Используйте последнюю прошивку. Для получения подробной информации о наличии свежей прошивки посетите сайт ASUS http://www.asus.com.

Подготовка

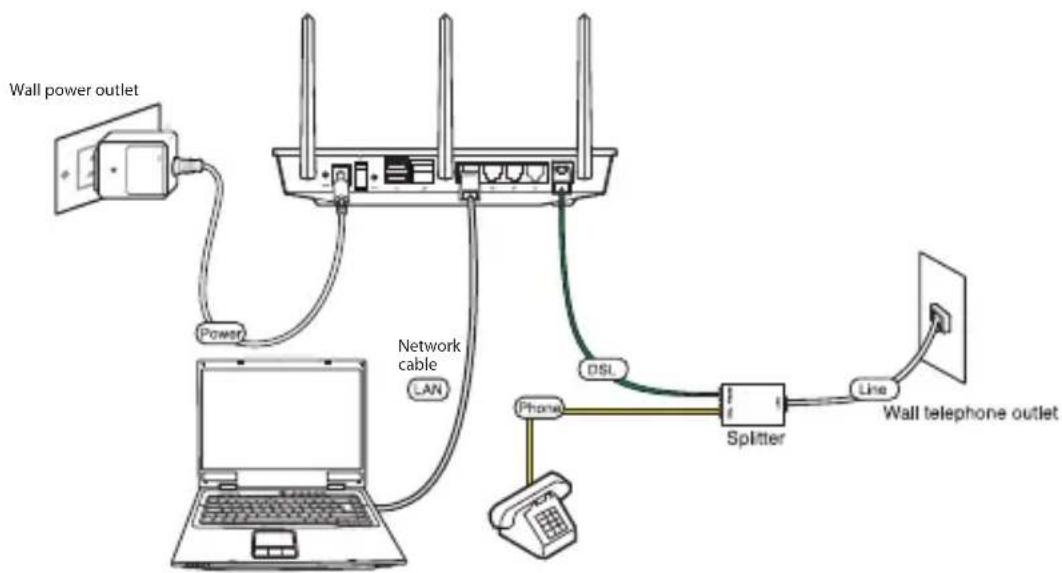

1. Подключите Ваши устройства.

2. Перед настройкой подключения убедитесь, что индикатор ADSL, расположенный на передней панели, горит.

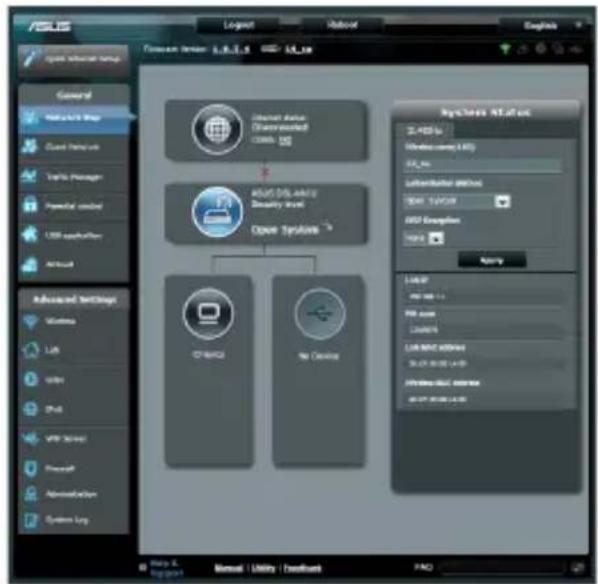

1. Запустите браузер и следуйте инструкциям быстрого подключения к Интернету (QIS).

Если QIS страница не появилась при запуске браузера, отключите использование прокси-сервера в браузере.

1. Настройка завершена.

Karakteristike hardvera

1) Svetleća dioda za napajanje	6) Taster za resetovanje	11) Mrežni WAN port
2) Svetleća dioda za ADSL/WAN	7) Port za napajanje (DC-IN)	12) LAN 1~4 c
3) Internet lam-pica	8) Prekidač za napajanje 13)	ADSL portovi
4) LAN 1~4 svetleća dioda	9) WPS/WiFi taster*
5) Svetleća dioda za bežičnu opciju	10) USB 2.0 portovi

*WPS taster može da se koristi kao WiFi taster menjanjem podešavanja na stranici Advanced Settings > Administration (Napredna podešavanja > Administracija).

• USB eksterni HDD/Fleš disk:

• Bežični ruter radi sa većinom USB HDD/Fleš diskova do 2TB i podržava pristup za čitanje i pisanje za FAT16, FAT32, EXT2, EXT3 i NTFS.
• Da bezbedno uklonite USB disk, pokrenite internet GUI (http://192.168.1.1), a potom u gornjem, desnom uglu na stranici za Network Map (Mrežnu mapu) kliknite na USB ikonicu i kliknite na Eject USB1 (Izbaci USB 1).
• Neispravno uklanjanje USB diska, poput uklanjanja tokom prikazivanja video zapisa/muzike ili prenošenja fajla, može da dovede do korupcije podataka.
• Za spisak particija na hard disku i fajl sistem koji bežični ruter podržava, posetite http://event.asus.com/networks/disksupport
• Za spisak štampača koje bežični ruter podržava, posetite http://event.asus.com/networks/printersupport

Sadržaj paketa

DSL-N16U
RJ-45 Mrežni kabl
☑ Vodič za brzo korišćenje
☑ AC adapter
☑ CD za podršku (uputstvo za korišćenje)
☑ RJ-11 telefonski kabl
☑ Razdvajač (razlikuje se u zavisnosti od regiona)

Ukoliko bilo koja od dole navedenih stavki nedostaje ili je oštećena, kontaktirajte svog prodavca.

Postavljanje vašeg bežičnog rutera

Za nasjbolji rad bežične mreže sa vašeg ASUS rutera, pratite preporuke ispod:
