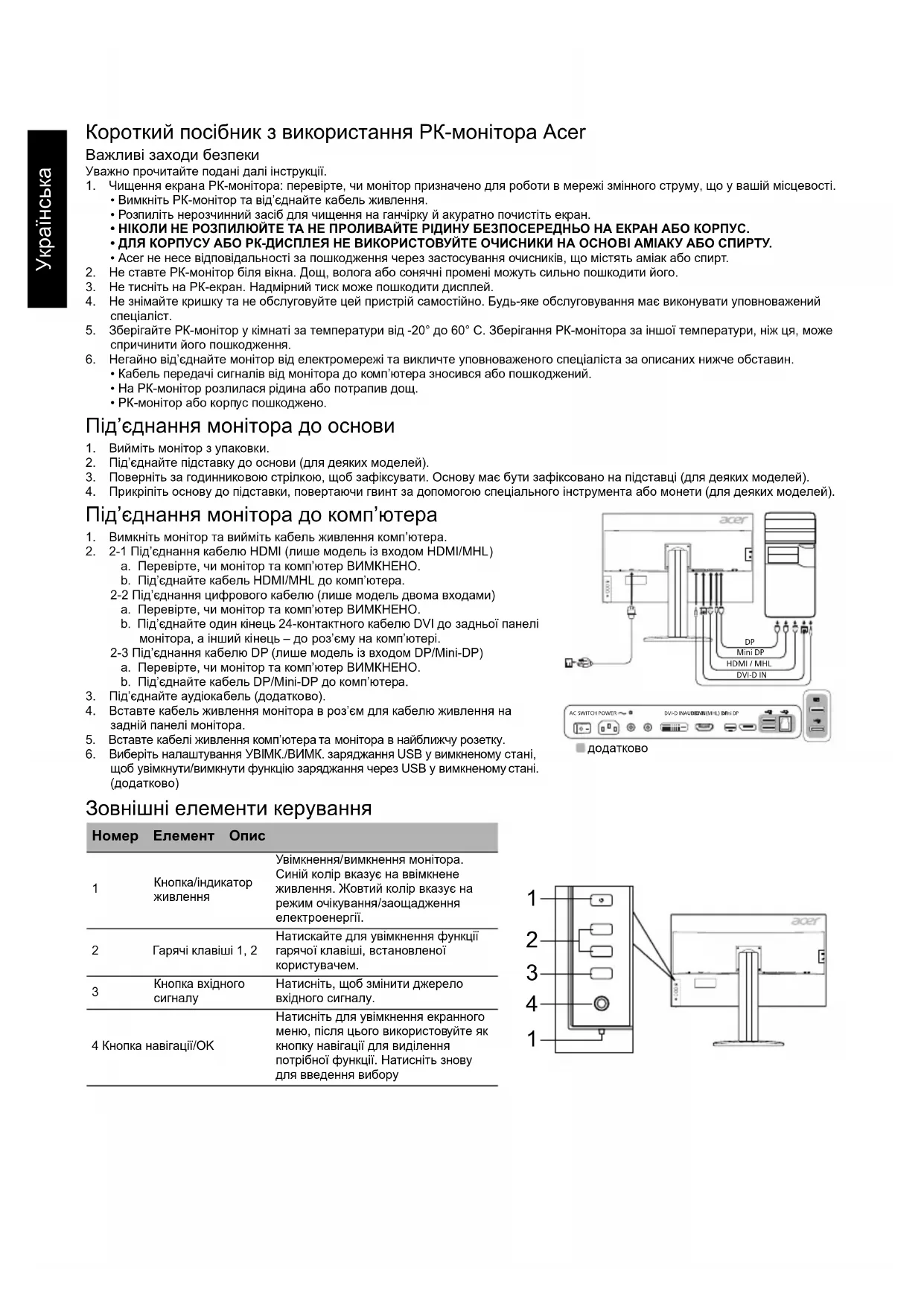

ПОСІБНИК КОРИСТУВАЧА BM320 ACER

• Вимкніть РК-монітор та від’єднайте кабель живлення.

• Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.

• Acer не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

2. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.

3. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.

4. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений

спеціаліст. 5. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° C. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

6. Негайно від’єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

• Кабель передачі сигналів від монітора до комп’ютера зносився або пошкоджений.

• На РК-монітор розлилася рідина або потрапив дощ.

• РК-монітор або корпус пошкоджено. Під’єднання монітора до основи

1. Вийміть монітор зупаковки.

2. Під’єднайте підставку до основи (для деяких моделей).

3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).

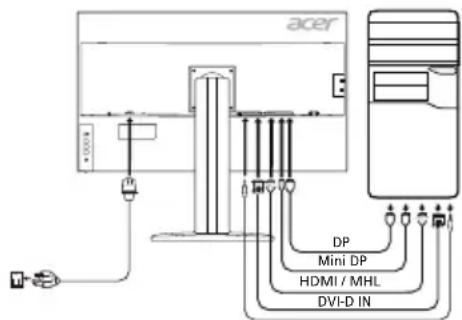

4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей). Під’єднання монітора до комп’ютера

1. Вимкніть монітор та вийміть кабель живлення комп’ютера.

2. 2-1 Під’єднання кабелю HDMI (лише модель із входом HDMI/MHL)

a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель HDMI/MHL до комп’ютера. 2-2 Під’єднання цифрового кабелю (лише модель двома входами) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте один кінець 24-контактного кабелю DVI до задньої панелі монітора, а інший кінець – до роз’єму на комп’ютері. 2-3 Під’єднання кабелю DP (лише модель із входом DP/Mini-DP) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель DP/Mini-DP до комп’ютера.

3. Під’єднайте аудіокабель (додатково).

4. Вставте кабель живлення монітора вроз’єм для кабелю живлення на

задній панелі монітора.

5. Вставте кабелі живлення комп’ютера та монітора внайближчу розетку.

6. Виберіть налаштування УВІМК./ВИМК. заряджання USB у вимкненому стані,

щоб увімкнути/вимкнути функцію заряджання через USB у вимкненому стані. (додатково) Зовнішні елементи керування Номер Елемент Опис

Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії. 2 Гарячі клавіші 1, 2 Натискайте для увімкнення функції гарячої клавіші, встановленої користувачем.

Натисніть, щоб змінити джерело вхідного сигналу. 4 Кнопка навігації/OK Натисніть для увімкнення екранного меню, після цього використовуйте як кнопку навігації для виділення потрібної функції. Натисніть знову для введення вибору POWERAUDIO IN DVI-D IN HDMI (MHL) Mini DP DPMini DP DVI-D INHDMI / MHLPOWERDVI-D INAUDIO INHDMI (MHL) DPMini DPAC SWITCH

4Українська Правові норми та заходи безпеки Повідомлення Федеральної комісії зв’язку Цей пристрій пройшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв’язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод ужитловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, уразі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв’язку Проте немає жодної гарантії, що упевному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів. Налаштуйте або змініть розташування прийомної антени. Збільшіть відстань між пристроєм і приймачем. Під’єднайте пристрій та приймач до різних розеток. Зверніться за допомогою до дилера або досвідченого телерадіотехніка. Заява про відповідність ЄС Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов’язаного з енергією.

З метою запобігання пошкодження монітора, не піднімайте монітор за його підставку. Примітка. Екрановані кабелі Для відповідності нормативним актам щодо електромагнітної сумісності усі з’єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів. Примітка. Периферійні пристрої До цього пристрою можна під’єднувати лише периферійні пристрої (пристрої введення/виведення, роз’єми, принтери тощо), сертифіковані для відповідності обмеженням класу B. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв’язку. Умови експлуатації Цей пристрій відповідає частині 15 Правил Федеральної комісії зв’язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу. Примітка. Користувачі в Канаді Цей цифровий пристрій класу B відповідає канадському стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його увизначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантує безпечну для здоров’я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби зутилізації побутових відходів або магазину, в якому ви придбали пристрій.Українська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer. *Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.

Керуюча система Кольоровий TFT РК-екран Розмір 32”W (81 см) Крок піксела 0,1845 мм (по горизонталі) x 0,1845 мм (по вертикалі)

Контрастність 100 000 000:1 макс. (ACM) Кут огляду 178° (по горизонталі) 178° (по вертикалі) (CR=10) Час відповіді 5 мсек. (G to G) Тип панелі In-Plane Switching ("перемикання водній площині") Відео R, G, B Частота рядків DVI: 31–89 kHz, HDMI/DP/MiniDP: 31–135 kHz Частота кадрів DVI/HDMI: 23–76 Hz, DP/MiniDP: 29–76 Hz Відображувані кольори 1,07 млрд. кольорів Синхросигнал для відтворення зображень на растровому дисплеї DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz Максимальна роздільна здатність DVI: 3840 x 2160 при 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 при 60 Hz Plug & Play VESA DDCCI/DDC2B Клас енергозбереження B *Щорічне споживання енергії 70 (kWh) (для моделі із входом HDMI)

увімкнення 115 W (типово) Режим сну 0,5 W (типово) Режим вимкнення 0,5 W (типово) Вхідний роз’єм HDMI 19-контактний (лише модель із входом HDMI) MHL (лише модель із входом MHL) DVI (Dual Link – подвійний режим) 24-контактний (лише модель із двома входами) DP (лише модель із входом DP) Mini-DP (лише модель із входом Mini-DP) Вхідний відеосигнал Сигнал HDMI (лише модель із входом HDMI) (додатково) MHL (лише модель із входом MHL) (додатково

Цифровий сигнал (лише модель із двома входами) DP (лише модель із входом DP) (додатково) Mini-DP (лише модель із входом Mini-DP) (додатково) Динаміки 2 W x 2 (лише модель заудіовходом) (додатково) USB USB 3.0 x 4 (додатково) Максимальний розмір екрана По горизонталі: 708,5 мм По вертикалі: 398,5 мм Джерело живлення 100–240 V, 50/60 Hz Умови навколишнього середовища Робоча температура: від 5°C до 35 °C Температура зберігання: від -20 °C до 60 °C Робоча вологість: 10–85% Розміри 727,5 (Ш) x 465,8–615,8 (В) x 280,8 (Г

Вага (вага нетто) 11,14 кг (нетто) Технічні характеристики механізму Нахил: від -5 до +25° (лише внайвищій точці може бути запропоновано 25 градусів нахилу для кута нахилу) Поворот: від -45 до +45° Регулювання висоти: від 0 до 150 мм Завіса: від -90° до +90° Знімна підставка: наявна (знімна підставка із гвинтовим розмикачем) Зовнішні елементи

Перемикач/кнопки Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2

Фокусування (лише модель заналоговим входом) Годинник (лише модель заналоговим входом) Положення по горизонталі (лише модель заналоговим входом) Положення по вертикалі (лише модель заналоговим входом) Супер чіткість 6-осьова насиченість 6-осьовий відтінок

Температура кольору sRGB/Adobe RGB/Rec.709 PIP/PBP Acer eColor Management Блакитне світло Формат відображення Заряджання через USB у вимкненому стані

Час очікування екранного меню Автоматичне налаштування (лише модель заналоговим входом) Широкоекранний режим (Повноекранний/

Увімк./вимк. ACM Вибір вхідного сигналу Авто джерело Режим швидкого запуску Узгодженість

Призначення сполучення клавіш Зберегти настройки Усі технічні характеристики може бути змінено без попередження.
