BM320 - Monitor ACER - Gratis bruksanvisning og manual

Produkttype	LCD-skjerm 32 tommer
Merke	Acer
Modell	BM320
Skjermstørrelse	32 tommer (81 cm)
Maksimal oppløsning	3840 x 2160 @ 60 Hz (HDMI/DP)
Paneltype	IPS
Responstid	5 ms (grå til grå)
Lysstyrke	300 cd/m² (typisk)
Kontrast	100 000 000:1 maks (ACM)
Synsvinkel	178° horisontal og vertikal (CR=10)
Innebygde høyttalere	2 x 2 W
Tilkoblinger	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Strømforsyning	100-240 V, 50/60 Hz
Strømforbruk (på)	115 W (typisk)
Strømforbruk (hvilemodus)	0,5 W
Nettovekt	11,14 kg
Mål (B x H x D)	727,5 x 465,8–615,8 x 280,8 mm
Justeringer	Tilt -5° til +25°, rotasjon -45° til +45°, høyde 0-150 mm, pivot -90° til +90°
Vedlikehold	Rengjør med en myk klut og et løsemiddelfritt rengjøringsmiddel, unngå ammoniakk og alkohol.
Sikkerhet	Ikke åpne kabinettet, koble fra ved problemer, utsettelse for fuktighet forbudt.

Ofte stilte spørsmål - BM320 ACER

Hvordan rengjøre skjermen på Acer BM320?

Slå av og koble fra skjermen. Bruk en myk klut lett fuktet med en løsemiddelfri rengjøringsløsning. Spray aldri væske direkte på skjermen og unngå produkter som inneholder ammoniakk eller alkohol.

Hva er den maksimale oppløsningen som støttes av BM320?

Maksimal oppløsning er 3840 x 2160 piksler ved 60 Hz via HDMI- eller DisplayPort-innganger. Via DVI er oppløsningen begrenset til 3840 x 2160 ved 30 Hz.

Hvilke typer kabler er kompatible med BM320-skjermen?

Skjermen støtter kabler av typen HDMI, DVI (dobbelt link), DisplayPort og Mini DisplayPort. Den har også fire USB 3.0-porter for eksterne enheter.

Hvordan justere høyde og vinkel på skjermen?

Skjermen gir høydejustering på 0 til 150 mm, tilt fra -5° til +25°, rotasjon fra -45° til +45° og pivot fra -90° til +90°. Bruk stativet for å justere disse posisjonene.

Har BM320-skjermen innebygde høyttalere?

Ja, den er utstyrt med stereohøyttalere på 2 x 2 W. Denne funksjonen er tilgjengelig på modeller med lydinngang.

Hvordan aktivere strømsparingsmodus?

Skjermen går automatisk i hvilemodus når intet signal oppdages. Du kan også justere innstillingene via OSD-menyen. I hvilemodus er strømforbruket under 0,5 W.

Har skjermen en USB-port for lading av enheter?

Ja, BM320 har fire USB 3.0-porter. USB-ladefunksjonen kan aktiveres eller deaktiveres via Power-off USB charge-bryteren, selv når skjermen er av.

Hvordan kalibrere skjermfargene?

Gå til OSD-menyen ved hjelp av navigasjonsknappen. Du kan justere fargetemperatur, gamma, metning og nyanse på 6 akser. Forhåndsinnstillinger for sRGB, Adobe RGB og Rec.709 er tilgjengelige.

Hva gjør jeg hvis skjermen ikke viser noe bilde?

Kontroller at strømkabelen og videokabelen er riktig tilkoblet. Forsikre deg om at inngangskilden er riktig (HDMI, DVI, etc.). Hvis problemet vedvarer, kontakt en autorisert tekniker.

Er skjermen kompatibel med VESA-montering?

Ja, stativet er avtakbart. Skjermen er kompatibel med VESA-fester. Fjern stativet ved å skru ut festeskruen for å installere en articulert arm.

BRUKSANVISNING BM320 ACER

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

Håndtering av uttjent utstyr for private husholdninger i EU

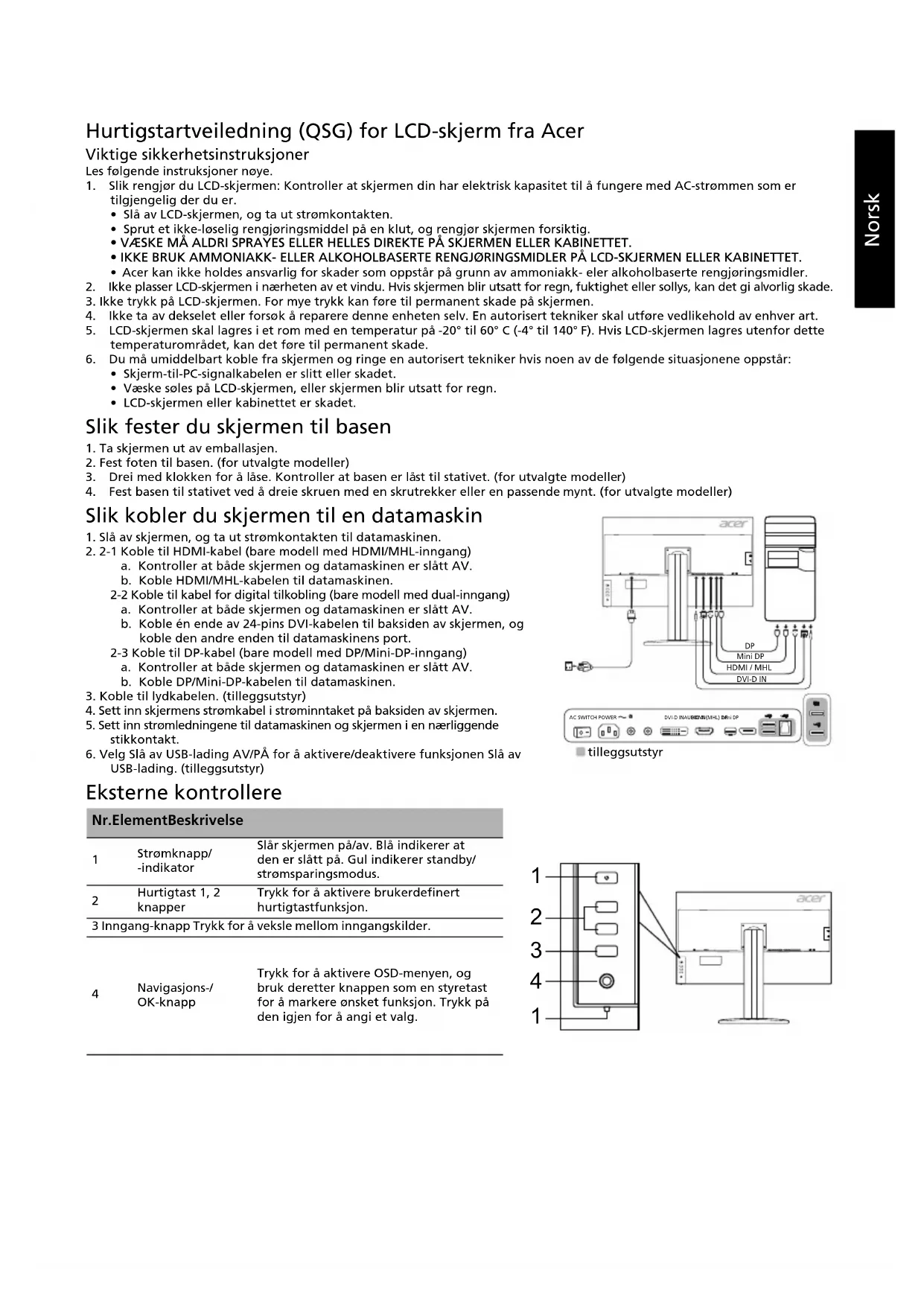

Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

1. Slik rengjør du LCD-skjermen: Kontroller at skjermen din har elektrisk kapasitet til å fungere med AC-strømmen som er tilgjengelig der du er.
2. Slå av LCD-skjermen, og ta ut strømkontakten. Sprut et ikke-løselig rengjøringsmiddel på en klut, og rengjør skjermen forsiktig. VÆSKE MÅ ALDRI SPRØYTES ELLER HELLES DIREKTE PÅ SKJERMEN ELLER KABINETTET.
3. IKKE BRUK AMMONIAKK- ELLER ALKOHOLBASERTE RENGJØRINGSMIDLER PÅ LCD-SKJERMEN ELLER KABINETTET.
4. Acer kan ikke holdes ansvarlig for skader som oppstår på grunn av ammoniakk- eller alkoholbaserte rengjøringsmidler.
5. Ikke plasser LCD-skjermen i nærheten av et vindu. Hvis skjermen blir utsatt for regn, fuktighet eller sollys, kan det gi alvorlig skade.
6. Ikke trykk på LCD-skjermen. For mye trykk kan føre til permanent skade på skjermen.
7. Ikke ta av dekselet eller forsøk å reparere denne enheten selv. En autorisert tekniker skal utføre vedlikehold av enhver art.
8. LCD-skjermen skal lagres i et rom med en temperatur på -20° til 60° C (-4° til 140° F). Hvis LCD-skjermen lagres utenfor dette temperaturområdet, kan det føre til permanent skade.
9. Du må umiddelbart koble fra skjermen og ringe en autorisert tekniker hvis noen av de følgende situasjonene oppstår:
10. Skjerm-til-PC-signalkabelen er slitt eller skadet. Væske søles på LCD-skjermen, eller skjermen blir utsatt for regn.
11. LCD-skjermen eller kabinettet er skadet.

Slik fester du skjermen til basen

1. Ta skjermen ut av emballasjen.
2. Fest foten til basen. (for utvalgte modeller)
3. Drei med klokken for å låse. Kontroller at basen er låst til stativet. (for utvalgte modeller)
4. Fest basen til stativet ved å dreie skruen med en skrutrekker eller en passende mynt. (for utvalgte modeller)

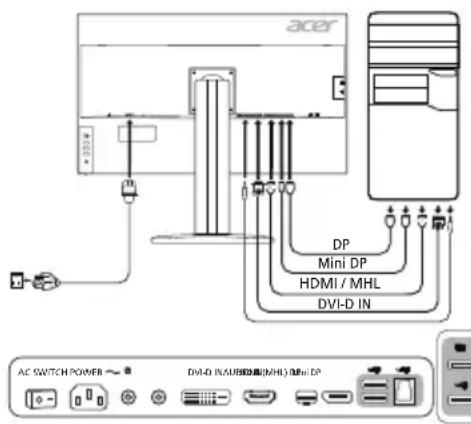

Slik kobler du skjermen til en datamaskin

1. Slå av skjermen, og ta ut strømkontakten til datamaskinen.
2. 2-1 Koble til HDMI-kabel (bare modell med HDMI/MHL-inngang)

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble HDMI/MHL-kabelen til datamaskinen.

2-2 Koble til kabel for digital tilkobling (bare modell med dual-inngang)

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble en ende av 24-pins DVI-kabelen til baksiden av skjermen, og koble den andre enden til datamaskinens port.

2-3 Koble til DP-kabel (bare modell med DP/Mini-DP-inngang)

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble DP/Mini-DP-kabelen til datamaskinen.

1. Koble til lydkabelen. (tilleggsutstyr)
2. Sett inn skjermens strømkabel i strøminntaket på baksiden av skjermen.
3. Sett inn strømledningene til datamaskinen og skjermen i en jordet stikkontakt.
4. Velg Slå av USB-lading AV/PÅ for å aktivere/deaktivere funksjonen Slå av USB-lading. (tilleggsutstyr)

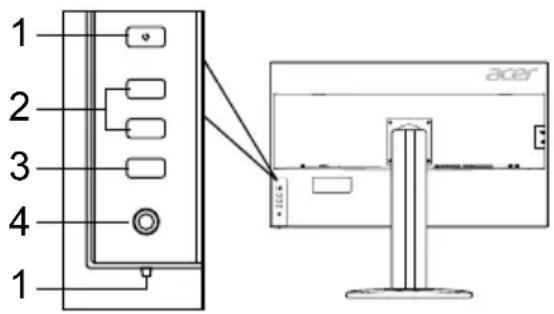

Eksterne kontrollere

Nr ELEMENTBeskrivelse
1	Strømknapp/-indikator	Slår skjermen på/av. Blå indikerer at den er slätt på. Gul indikerer standby/ strømsparingsmodus.
2	Hurtigtast 1, 2 knapper	Trykk for Å aktivere brukerdefinert hurtigtastfunksjon.
3 Inngang-knapp Trykk for Å veksle mellom inngangskilder.
4	Navigasjons-/OK-knapp	Trykk for Å aktivere OSD-menyen, og bruk deretter knappen som en styretast for Å markere onsket funksjon. Trykk på den igjen for Å angi et valg.

tilleggsutstyr

Forskrifter og sikkerhetsmerknader

FCC-merknad

Denne enheten er testet og funnet i samsvar med grensene for klasse B, digital enhet i henhold til del 15 av FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelige forstyrrelser i en boliginstallasjon. Denne enheten lager, bruker og kan utstråle radiofrekvensenergi, og hvis den ikke installeres og brukes i samsvar med instruksjonene, kan den forårsake skadelig forstyrrelse på radiokommunikasjon.

Det er imidlertid ingen garanti for at forstyrrelse ikke oppstår i en bestemt installasjon. Hvis denne enheten forårsaker skadelige forstyrrelser for radio- eller TV-mottak, som kan fastslås ved å slå enheten av og på, oppfordres brukeren til å prøve å korrigere forstyrrelsen med ett eller flere av følgende tiltak:

• Snu eller flytt mottakerantennen.
• Øk avstanden mellom enheten og mottaker. Koble enheten til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for å få hjelp.

CE-erklæring om samsvar

Herved erklærer Acer Inc. at denne LCD-skjermen er i samsvar med de grunnleggende krav og øvrige relevante krav i EMC-direktiv 2014/30/EU, lavspenningsdirektivet 2014/35/EU og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF med hensyn til etablering av et rammeverk for fastsettelse av krav til miljøvennlig utforming av energirelaterte produkter.

Merknad:

For å forhindre skade på skjermen må du ikke løfte den etter skjermfoten.

Merknad: Skjermede kabler

Alle tilkoblinger til andre databehandlingsenheter må skje med skjermede kabler for å opprettholde samsvar med EMC-forskriftene.

Merknad: Perifere enheter

Bare periferutstyr (enheter for inngang/utgang, terminaler, skrivere osv.) som er sertifisert i samsvar med klasse B-grensene, kan kobles til dette utstyret. Drift med ikke-sertifisert periferutstyr vil sannsynligvis føre til forstyrrelse i radio- og TV-mottak.

Advarsel

Endringer eller modifikasjoner som ikke uttrykkelig er godkjent av produsenten, kan annullere brukeres autorisasjon, som er tildelt av Federal Communications Commission, til å bruke dette produktet.

Driftsbetingelser

Denne enheten er i samsvar med del 15 av FCC-reglene. Driften er underlagt følgende to betingelser: (1) denne enheten kan ikke forårsake skadelig forstyrrelse, og (2) denne enheten må godta eventuell mottatt forstyrrelse, inkludert forstyrrelse som kan forårsake uønsket drift.

Merknad: Kanadiske brukere

Avhending av brukt utstyr fra brukere i private husholdninger i EU

Dette symbolet på produktet eller på emballasjen viser at dette produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av brukt utstyr på tidspunktet for avhending vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. Hvis du vil ha mer informasjon om hvor du kan levere utstyret til resirkulering, kan du kontakte lokale myndigheter, renovasjonstjenesten eller butikken der du kjøpte produktet.

SPESIFIKASJON

LCD-panel	Kjøresystem TFT farge	LCD
	Storrelse 32"W (81 cm)
	Pikskelmål 0,1845 mm (H) x 0,1845 mm (V)
	Lysstyrke	300 cd/m2(typisk)
	Kontrast 100 000 000:1 maks. (ACM)
	Synlig vinkel 178° (H) 178° (V) (CR=10)
	Responsid 5 ms (G til G)
	Paneltype IPS (In-Plane)	Switching)
	Video R, G, B
	H-frekvens DVI: 31-89 kHz, HDMI/DP/MiniDP: 31-135 kHz
	V-frekvens DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Visningsfarger 1,07 B farger
Punktklokke DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksimal opplosning DVI: 3840 x 2160 ved 30 Hz, HDMI/DP		MiniDP: 3840 x 2160 ved 60 Hz
Plug & Play VESA DDCCI/DDC2B
Klasse for energieffektivitet B
* Ärlig energiforbrik		70 (kWh) (for modell med HDMI-inngang)
Stromforbruk	På-modus 115 W (typisk)
	Hvilemodus	0,5 W (typisk)
	Av-modus	0,5 W (typisk)
Inngangskobling		HDMI, 19-pinners (bare modell med HDMI-inngang)
		MHL (bare modell med MHL-inngang)
		DVI (dobbel kobling), 24-pinners (bare modell med dual-inngang)
		DP (bare modell med DP-inngang)
		Mini-DP (bare modell med Mini-DP-inngang)
Signal for videoinngang		HDMI-signal (bare modell med HDMI-inngang) (tileggsutstyr)
		MHL (bare modell med MHL-inngang) (tileggsutstyr)
		Digitalt signal (bare modell med dual-inngang)
		DP (bare modell med DP-inngang) (tileggsutstyr)
		Mini-DP (bare modell med Mini-DP-inngang) (tileggsutstyr)
Høytalere		2 W x 2 (bare modell med lydinngang) (tileggsutstyr)
USB		USB 3.0 x 4 (tileggsutstyr)
Maksimal skjermstorrelse		Horisontalt: 708,5 mm
		Vertikalt: 398,5 mm
Stromkilde		100-240 V, 50/60 Hz
Miljømessige hensyn		Driftstemp.: 5° til 35 °C
		Lagringstemp.: -20° til 60 °C
		Driftsfuktighet: 10 % til 85 %
Mäl		727,5 x 465,8 ~ 615,8 x 280,8 mm (B x H x D)
Vekt (n.v.)		11,14 kg (nett.)
Spesifikasjoner for mekanisme		Helling: -5° til +25° (bare på det hoyeste punktet kan 25 graders helling bakover vår mulig for hoydevinkelen)
		Dreiemeikanisme: -45° til +45°
		Hoydejustering: 0 mm til 150 mm
		Akse: -90° til +90°
		Avtakbart fotstativ: Ja (avtakbart fotstativ med skruefrigjöring)
Eksterne kontrollere	Bryter/knapper	Stromknapp Inngang
		Hurtigtast 1 Meny/Navigasjons/OK
		Hurtigtast 2
	Funksjoner	Kontrast DP-format
		Lysstyrke Slå av USB-lading
		Fokus (bare modell med analog ingang) Språk
		Klokke (bare modell med analog ingang) OSD-tidsavbrudd
		H. posisjon (bare modell med analog ingang) Auto. konfigurasjon (bare modell med analog ingang)
		V. posisjon (bare modell med analog ingang) Bred modus (full/aspekt)
		Super skarphet ACM av/pa Valg av ingangssignal
		Gamma Autokilde
		Fargetematerur Hurdig startmodus
		sRGB/Adobe RGB/Rec.709 Ensarteth
		PIP/PBP Gjennomsiktigabet
		Acer eColor Management Hurdig starttilordning
		Blätt lys Lagre instilling
Alle spesifikasjoner kan endres uten varsel.

Finn håndbøker og andre dokumenter for Acer-produktet ditt på den offisielle supportnettsiden for Acer.

* Årlig energiforbruk er beregnet ut fra et vanlig strømforbruk på 4 timer per dag, 365 dager i året.
