BM320 - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	32-tolline LCD monitor
Mark	Acer
Mudel	BM320
Ekraani suurus	32 tolli (81 cm)
Maksimaalne eraldusvõime	3840 x 2160 @ 60 Hz (HDMI/DP)
Paneeli tüüp	IPS
Reageerimisaeg	5 ms (hallist hallini)
Heledus	300 cd/m² (tüüpiline)
Kontrast	100 000 000:1 max (ACM)
Vaatenurk	178° horisontaalne ja vertikaalne (CR=10)
Sisseehitatud kõlarid	2 x 2 W
Ühenduvus	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Toide	100-240 V, 50/60 Hz
Energiatarve (töörežiim)	115 W (tüüpiline)
Energiatarve (ooterežiim)	0,5 W
Netokaal	11,14 kg
Mõõdud (L x K x S)	727,5 x 465,8–615,8 x 280,8 mm
Reguleerimine	Kallutamine -5° kuni +25°, pööramine -45° kuni +45°, kõrgus 0-150 mm, pööre -90° kuni +90°
Hooldus	Puhastage pehme lapiga ja lahustivaba puhastusvahendiga, vältige ammoniaaki ja alkoholi.
Ohutus	Ärge avage korpust, probleemi korral ühendage lahti, niiskusele kokkupuude keelatud.

Korduma kippuvad küsimused - BM320 ACER

Kuidas puhastada Acer BM320 monitori ekraani?

Lülitage monitor välja ja ühendage see lahti. Kasutage pehmet lappi, mis on kergelt niisutatud lahustivaba puhastusvahendiga. Ärge kunagi pihustage vedelikku otse ekraanile ja vältige ammoniaaki või alkoholi sisaldavaid tooteid.

Milline on BM320 maksimaalne toetatud eraldusvõime?

Maksimaalne eraldusvõime on 3840 x 2160 pikslit 60 Hz juures HDMI või DisplayPort sisendi kaudu. DVI kaudu on eraldusvõime piiratud 3840 x 2160 30 Hz juures.

Millised kaablitüübid ühilduvad BM320 monitoriga?

Monitor toetab HDMI, DVI (kahekordne ühendus), DisplayPort ja Mini DisplayPort kaableid. Sellel on ka neli USB 3.0 porti seadmete jaoks.

Kuidas reguleerida monitori kõrgust ja kallet?

Monitor pakub kõrguse reguleerimist 0 kuni 150 mm, kallet -5° kuni +25°, pööret -45° kuni +45° ja pööret -90° kuni +90°. Nende positsioonide reguleerimiseks kasutage jalga.

Kas BM320 monitoril on sisseehitatud kõlarid?

Jah, see on varustatud 2 x 2 W stereokõlaritega. See funktsioon on saadaval helisisendiga mudelitel.

Kuidas aktiveerida energiasäästurežiim?

Monitor lülitub automaatselt ooterežiimi, kui signaali ei tuvastata. Samuti saate seadeid reguleerida OSD-menüü kaudu. Ooterežiimis on energiatarve alla 0,5 W.

Kas monitoril on seadmete laadimiseks USB-port?

Jah, BM320 pakub nelja USB 3.0 porti. USB laadimise funktsiooni saab sisse või välja lülitada Power-off USB charge lüliti kaudu, isegi kui monitor on välja lülitatud.

Kuidas kalibreerida ekraani värve?

Avage OSD menüü navigatsiooninupu abil. Saate reguleerida värvitemperatuuri, gamma, küllastust ja tooni 6 teljel. Saadaval on sRGB, Adobe RGB ja Rec.709 eelseaded.

Mida teha, kui ekraan ei kuva pilti?

Kontrollige, et toitekaabel ja videokaabel on korralikult ühendatud. Veenduge, et sisendallikas on õige (HDMI, DVI jne). Kui probleem püsib, võtke ühendust volitatud tehnikuga.

Kas monitor ühildub VESA kinnitusega?

Jah, jalg on eemaldatav. Monitor ühildub VESA kinnitustega. Eemaldage jalg, keerates lahti kinnituskruvi, et paigaldada artikuleeritud käsi.

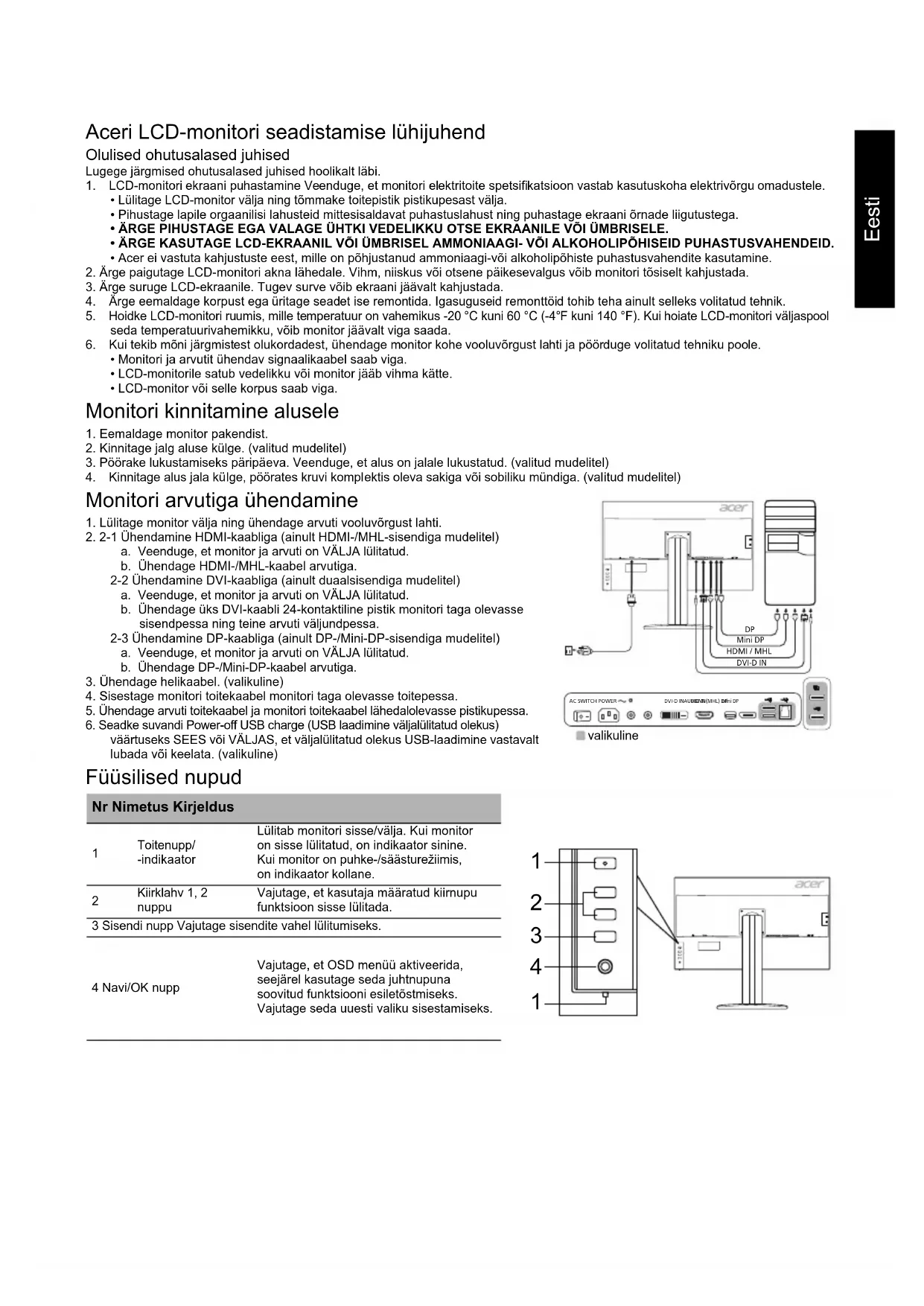

KASUTUSJUHEND BM320 ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.

Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega. - ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. - ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. - Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
3. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt viga saada.
5. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
6. Monitori ja arvutit ühendav signaalikaabel saab viga.
7. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
8. LCD-monitor või selle korpus saab viga.

Monitoriki kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva saki või sobiva mutriga. (valitud mudelitel)

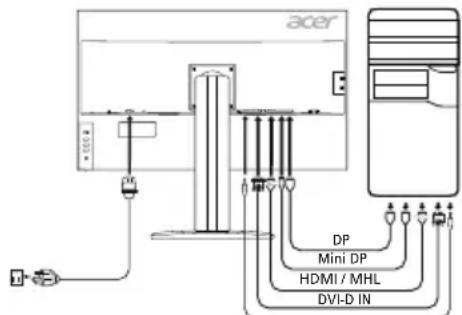

Monitori ühendamine arvutiga

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendamine HDMI-kaabliga (ainult HDMI-/MHL-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.

b. Ühendage HDMI-/MHL-kaabel arvutiga.

2-2 Ühendamine DVI-kaabliga (ainult duaalsisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.

b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-3 Ühendamine DP-kaabliga (ainult DP-/Mini-DP-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.

b. Ühendage DP-/Mini-DP-kaabel arvutiga.

1. Ühendage helikaabel. (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedal asuvasse pistikupessa.
4. Seadke suvandi Power-off USB charge (USB-laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata. (valikuline)

valikuline

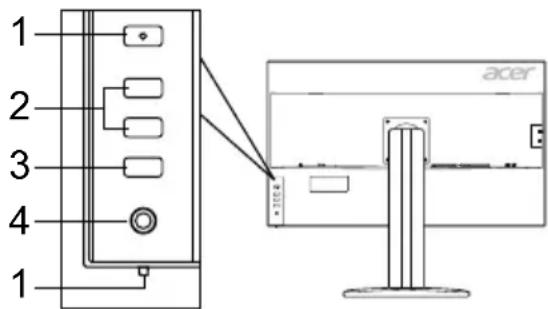

Füüsilised nupud

Nr Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säusturežiimis, on indikaator kollane.
2	Kirqlahv 1, 2 nuppu	Vajutage, et kasutaja märaratud kiirnupu funktsoon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
4 Navi/OK nupp	Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsooni esiletostmiseks. Vajutage seda uuesti valiku sisetamiseks.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise asemel aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtu inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Töppöhmöte Värviline 1FT LCD
	Suurus 32"W (81 cm)
	Piksii mõötmied 0,1845 mm (H) × 0,1845 mm (V)
	Heledus	300 cd/m2(tüpiline)
	Kontrastus Max 100000000:1 (ACM)
	Vaatenurk 178° (H) 178° (V) (CR = 10)
	Reageerimisaeg 5 ms (G-st G-ni)
	Paneeli tüup IPS
	Video R, G, B
	H-sagedus DVI: 31 - 89 kHz, HDMI/DP/MiniDP: 31 - 135 kHz
	V-sagedus DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Värvitäpsus 1,07 miljardit värvitooni
Pikslisagedus DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksimaalne lahutusvöme DVI: 3840 x 2160 @ 30 Hz, HDMI/DVP/MiniDP: 3840 x 2160 @ 60 Hz
Isehäälestumine VESA DDCCI/DDC2B
Energiatōhususe klass		B
*Aastane energiatarve		70 (kWh) (HDMI-sisendiga mudelil)
Toitevöimsus	Sisselūlītatuna	115 W (tüpiline)
	Puhkerežiimis	0,5 W (tüpiline)
	Väljalūlītatuna	0,5 W (tüpiline)
Sisendpistik		19-kontaktiline HDMI (ainult HDMI-sisendiga mudelil)
		MHL (ainult MHL-sisendiga mudelil)
		24-kontaktiline DVI (kahe ühendusega) (ainult dualaisendiga mudelil)
		DP (ainult DP-sisendiga mudelil)
		Mini-DP (ainult Mini-DP sisendiga mudelil)
Video sisendsignaal		HDMI-signaal (ainult HDMI-sisendiga mudelil) (valikuline)
		MHL (ainult MHL-sisendiga mudelil) (valikuline)
		Digitalisignaal (ainult dualaisendiga mudelil)
		DP (ainult DP-sisendiga mudelil) (valikuline)
		Mini-DP (ainult Mini-DP sisendiga mudelil) (valikuline)
Kölarid		2 W × 2 (ainult helisendiga mudelil) (valikuline)
USB		USB 3.0 × 4 (valikuline)
Ekraani maksimaïsalm mõötmied		Horisontaalne: 708,5 mm
		Vertikaalne: 398,5 mm
Toiteaillikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 5 °C kuni 35 °CSäätismisteratuur: -20 °C kuni 60 °CÖhunliskus tõkeskkonnas: 10% kuni 85%
Mõötmied		727,5 (L) × 465,8 kuni 615,8 (K) × 280,8 (S) mm
Mass (netomass)		11,14 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5° kuni +25° (kaldenurk 25 kraadi on saavutatav ainult monitori körgeimas asendis)Pördenurk: -45° kuni +45°Körguse reguleermisvahemik: 0 mm kuni 150 mmPördepunkt: -90° kuni +90°Lahtivöetav jalg: jah (kruviga kinnitatav lahtivöetay jaig)
Füülisised nupud	Lültid/nupud	Toitenupp SisendMentü/Navi/OK
		Kirklahy 1 Mentü/Navi/OK
		Kirklahy 2
	Funktsionid	KontrastusDSedus
		Teravus (ainult analogosendiga mudelil)
		Sagedus (ainult analogosendiga mudelil)
		H-asend (ainult analogosendiga mudelil)
		V-asend (ainult analogosendiga mudelil)
		Ülteravus
		6-teljeline kūllastus
		6-teljeline toon
		Gamma
		Värvitaminatuar
		sRGB/Adobe RGB/Rec:709
		PIP/PBP
		Acer eColor Management
		Sinine tuli
Köiki tehnilisi andmeid völdakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt. *Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
