BM320 - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD 32 cale
Marka	Acer
Model	BM320
Rozmiar ekranu	32 cale (81 cm)
Maksymalna rozdzielczość	3840 x 2160 @ 60 Hz (HDMI/DP)
Typ panelu	IPS
Czas reakcji	5 ms (szary do szarego)
Jasność	300 cd/m² (typowa)
Kontrast	100 000 000:1 max (ACM)
Kąt widzenia	178° poziomo i pionowo (CR=10)
Wbudowane głośniki	2 x 2 W
Złącza	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Zasilanie	100-240 V, 50/60 Hz
Pobór mocy (praca)	115 W (typowy)
Pobór mocy (czuwanie)	0,5 W
Waga netto	11,14 kg
Wymiary (S x W x G)	727,5 x 465,8–615,8 x 280,8 mm
Regulacje	Pochylenie -5° do +25°, obrót -45° do +45°, wysokość 0-150 mm, obrót w pionie -90° do +90°
Konserwacja	Czyścić miękką ściereczką i środkiem bez rozpuszczalników, unikać amoniaku i alkoholu.
Bezpieczeństwo	Nie otwierać obudowy, odłączyć w przypadku problemów, unikać narażenia na wilgoć.

Często zadawane pytania - BM320 ACER

Jak czyścić ekran monitora Acer BM320?

Wyłącz i odłącz monitor. Użyj miękkiej ściereczki lekko zwilżonej środkiem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran i unikaj produktów na bazie amoniaku lub alkoholu.

Jaka jest maksymalna rozdzielczość obsługiwana przez BM320?

Maksymalna rozdzielczość to 3840 x 2160 pikseli przy 60 Hz przez wejścia HDMI lub DisplayPort. Przez DVI rozdzielczość jest ograniczona do 3840 x 2160 przy 30 Hz.

Jakie typy kabli są kompatybilne z monitorem BM320?

Monitor obsługuje kable HDMI, DVI (podwójne łącze), DisplayPort i Mini DisplayPort. Posiada również cztery porty USB 3.0 dla urządzeń peryferyjnych.

Jak wyregulować wysokość i pochylenie monitora?

Monitor oferuje regulację wysokości 0 do 150 mm, pochylenie od -5° do +25°, obrót od -45° do +45° i obrót w pionie od -90° do +90°. Użyj podstawy, aby dostosować te pozycje.

Czy monitor BM320 posiada wbudowane głośniki?

Tak, jest wyposażony w głośniki stereo o mocy 2 x 2 W. Ta funkcja jest dostępna w modelach z wejściem audio.

Jak włączyć tryb oszczędzania energii?

Monitor automatycznie przechodzi w tryb czuwania, gdy nie jest wykrywany żaden sygnał. Możesz również dostosować ustawienia za pomocą menu OSD. W trybie czuwania pobór mocy jest mniejszy niż 0,5 W.

Czy monitor posiada port USB do ładowania urządzeń?

Tak, BM320 oferuje cztery porty USB 3.0. Funkcja ładowania USB może być włączana lub wyłączana za pomocą przełącznika Power-off USB charge, nawet gdy monitor jest wyłączony.

Jak skalibrować kolory ekranu?

Wejdź do menu OSD za pomocą przycisku nawigacji. Możesz regulować temperaturę barwową, gamma, nasycenie i odcień na 6 osiach. Dostępne są ustawienia wstępne sRGB, Adobe RGB i Rec.709.

Co zrobić, jeśli ekran nie wyświetla obrazu?

Sprawdź, czy kabel zasilający i kabel wideo są prawidłowo podłączone. Upewnij się, że źródło wejścia jest prawidłowe (HDMI, DVI itp.). Jeśli problem nadal występuje, skontaktuj się z autoryzowanym technikiem.

Czy monitor jest kompatybilny z montażem VESA?

Tak, podstawa jest zdejmowalna. Monitor jest kompatybilny z uchwytami VESA. Zdejmij podstawę, odkręcając śrubę mocującą, aby zamontować ramię uchylne.

INSTRUKCJA OBSŁUGI BM320 ACER

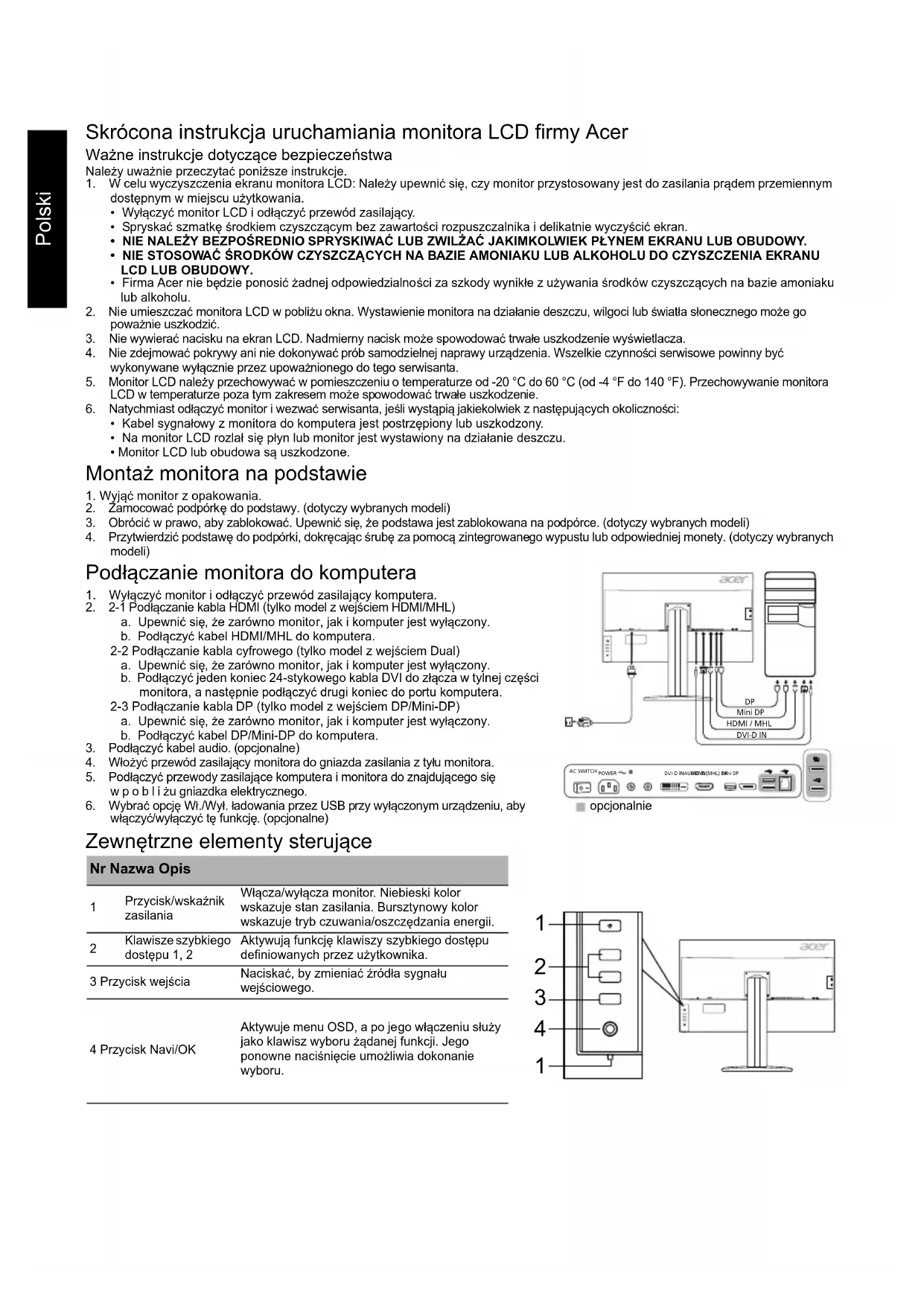

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania przemiennym dostępnym w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
3. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
5. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może poważnie uszkodzić.
6. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
7. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego serwisanta.
8. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
9. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
10. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
11. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
12. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórce. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

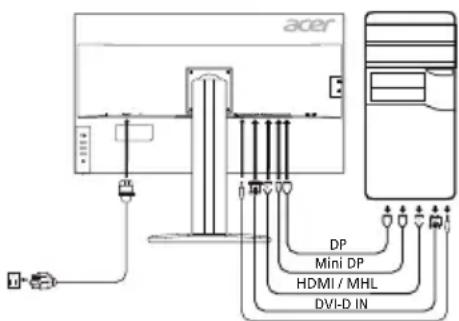

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla HDMI (tylko model z wejściem HDMI/MHL)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel HDMI/MHL do komputera.

2-2 Podłączanie kabla cyfrowego (tylko model z wejściem Dual)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć jeden koniec 24-stykowego kabla DVI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-3 Podłączanie kabla DP (tylko model z wejściem DP/Mini-DP)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel DP/Mini-DP do komputera.

1. Podłącz kabel audio. (opcjonalnie)
2. Włóż przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłącz przewody zasilające komputera i monitora do znajdujących się w pobliżu gniazdek elektrycznych.
4. Wybrać opcję Wł./Wył. ładowania przy USB przy włączonym urządzeniu, aby włączyć tę funkcję. (opcjonalnie)

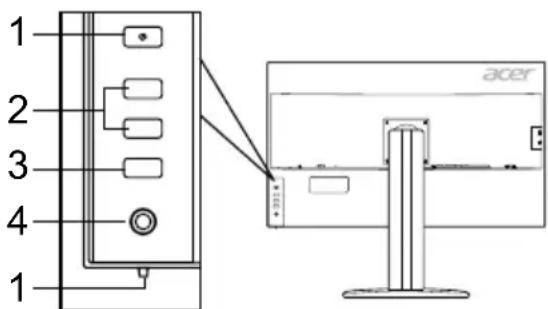

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Wącza/wyȩczama monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszcżędzania energii.
2	Klawiszeme szybkiego dostępu 1, 2	Aktywujiang fungcję klawiszyszy szybkiego dostępu definiowanych przy uzytkownikia.
3	Przycisk wejscia	Naciskać, by zmiezeniać zródría sygnalu wejsciowych.
4	Przycisk Navi/OK	Aktywuzej menu OSD, a po seinemego wączeniu sązy jako klawisz wyboru zȩdanej funkcjji. Jego ponowne nacisność umozgliwa dokonanie wyboru.

opcjonalnie

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych, a jeżeli nie jest ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekoprojektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać informacje na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy		Kolorowy wyświetlacz LCD TFT
	Rozmiar 32"W (81 cm)
	Rozstaw pikseli 0,1845 mm (w poziomie) × 0,1845 mm (w pionie)
	Jasnosć 300 cd/m		2 (typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178" (w poziomie) 178" (w pionie) (CR=10)
	Czas reakcj 5 ms (od G do G)
	Typ panelu In-plane switching (IPS)
	Wideo R, G, B
	Częstotiwość pozioma		DVI: 31-89 kHz, HDMI/DP/MiniDP: 31-135 kHz
	Cȩstotiwość pionowa		DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Wyświetlane kolory 1,07 mld kolorów
Zegar punktowy DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksymalna rozdzielciezość			DVI: 3840 x 2160 przy;cżestotiwość 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 przy;cżestotiwość 60 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywność energetycznej B
* Roczny pocór energii			70 (kWh) (dotczy modelu z wejsciem HDMI)
Pobó romy	Tryb wączenia		115 W (typowy)
	Tryb uspinienia		0,5 W (typowy)
	Tryb wymiarczenia		0,5 W (typowy)
Zȩcze wiejsciewo			HDMI 19-stykowe (tylkko model z wejsciem HDMI) MHL (tylkko model z wejsciem MHL) DVI (Dual Link) 24-stykowe (tylkko model z wejsciem Dual) DP (tylkko model z wejsciem DP) Mini-DP (tylkko model z wejsciem Mini-DP)
Wejsciowy sygnat video			HDMI (tylkko model z wejsciem HDMI) (opcjonalnie) MHL (tylkko model z wejsciem MHL) (opcjonalnie) Sygnat cyfrowy (tylkko model z wejsciem Dual) DP (tylkko model z wejsciem DP) (opcjonalnie) Mini-DP (tylkko model z wejsciem Mini-DP) (opcjonalnie)
Głowniki			2 W x 2 (tylkko model z wejsciem audio) (opcjonalne)
USB			USB 3.0 x 4 (opcjonalne)
Maksymalny rozmiar ekranu			W poziomie: 708,5 mm W pionie: 398,5 mm
Zȩdlo zasilania			100-240 V, 50/60 Hz
Kwasie środlowiskowe			Temperatura pracy: Od 5° do 35°C Temperatura przechowyyania: Od -20° do 60°C Wilgotność otoczenia podczas pracy: Od 10% do 85%
Wymiary			727,5 (szer.) × 465,8 ~ 615,8 (wys.) × 280,8 (gneb.) mm
Waga:			11,14 kg (netto)
Specyfikacja Mechanizmów			Pochylenie: Od -5° do +25° (tylkko w najwyźyszym punkcie dostepne jest 25 stopni odchylienia dla kąta wzniesianie) Obrot: Od -45° do +45° Regulacja wysokość: Od 0 mm do 150 mm Obrot w plönie: Od -90° do +90° Zdejmialna podpórka: Tak (zdejmialna podpórka ze strubowym mechanizmem zwalniającym)
Zewétrzne elementy sterujucie	Przelącznik/przyciski		Przyczsk zasilania Klawisz szykBiego dostepu 1 Klawisz szykBiego dostepu 2	Wejscie Menu/Navi/OK
	Funkcjé		Krontrast Jasnosć Ostrość (tylkko model z wejsciem analogogym) Zegar (tylkko model z wejsciem analogogym) Ustaw. Poz. (tylkko model z wejsciem analogogym) Ustaw. pion. (tylkko model z wejsciem analogogym) Super strość Nasyc. 6-oslow 6-oslowa barwa Gamma Temp. coloru sRGB/Adobe RGB/Rec.709 PIP/PBP Acer eColor Management Nieb. swiatlo	Format DP Ładowania przy USB po Rozladowaniu Język Wymiącenie OSD Auto konfiguracja (tylkko model z wejsciem analogogym) Tryb szeroki (Pelny/Aspect) Wymiącenie/wymiącenie ACM Wybör sygnalu zȩdłowego Autom. zȩdlo Tryb szyb. uruch Jednolitość Przemrozyszność Przypis, przyc. skrótu Zapisz Ustaw.
Wszystkie dane techniczne moga ucie zmieianie bez powiadomiania.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer. * Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.

Skrócona instrukcja obsługi (QSG) monitora LCD firmy Acer

Upozornenie: Tienené kable

Všetky pripojenia k iným počítačovým zariadeniam musia byť vykonané s použitím tienených káblov, aby sa dodržala zhoda s predpismi o EMK.

Upozornenie: Periférne zariadenia

K tomuto zariadeniu možno pripojiť iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atď.) certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými periférnymi zariadeniami bude mať pravdepodobne za následok rušenie rádiového a televízneho príjmu.

Pozor
