Producttype	LCD-monitor 32 inch
Merk	Acer
Model	BM320
Schermgrootte	32 inch (81 cm)
Maximale resolutie	3840 x 2160 @ 60 Hz (HDMI/DP)
Paneeltype	IPS
Responstijd	5 ms (grijs naar grijs)
Helderheid	300 cd/m² (typisch)
Contrast	100 000 000:1 max (ACM)
Kijkhoek	178° horizontaal en verticaal (CR=10)
Ingebouwde luidsprekers	2 x 2 W
Aansluitingen	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Voeding	100-240 V, 50/60 Hz
Stroomverbruik (aan)	115 W (typisch)
Stroomverbruik (stand-by)	0,5 W
Netto gewicht	11,14 kg
Afmetingen (B x H x D)	727,5 x 465,8–615,8 x 280,8 mm
Instellingen	Kanteling -5° tot +25°, rotatie -45° tot +45°, hoogte 0-150 mm, draaien -90° tot +90°
Onderhoud	Reinigen met een zachte doek en een oplosmiddelvrij product, vermijd ammoniak en alcohol.
Veiligheid	Niet de behuizing openen, bij problemen loskoppelen, blootstelling aan vocht is verboden.

Veelgestelde vragen - BM320 ACER

Hoe het scherm van de Acer BM320 monitor reinigen?

Zet de monitor uit en haal de stekker eruit. Gebruik een zachte, licht vochtige doek met een oplosmiddelvrije reinigingsoplossing. Spuit nooit vloeistof rechtstreeks op het scherm en vermijd producten op basis van ammoniak of alcohol.

Wat is de maximale resolutie die de BM320 ondersteunt?

De maximale resolutie is 3840 x 2160 pixels bij 60 Hz via HDMI of DisplayPort. Via DVI is de resolutie beperkt tot 3840 x 2160 bij 30 Hz.

Welke soorten kabels zijn compatibel met de BM320 monitor?

De monitor ondersteunt HDMI, DVI (dual link), DisplayPort en Mini DisplayPort-kabels. Het heeft ook vier USB 3.0-poorten voor randapparatuur.

Hoe stel ik de hoogte en kanteling van de monitor in?

De monitor biedt een hoogteverstelling van 0 tot 150 mm, een kanteling van -5° tot +25°, een rotatie van -45° tot +45° en een draaifunctie van -90° tot +90°. Gebruik de voet om deze posities aan te passen.

Heeft de BM320 monitor ingebouwde luidsprekers?

Ja, hij is uitgerust met stereoluidsprekers van 2 x 2 W. Deze functie is beschikbaar op modellen met audio-ingang.

Hoe activeer ik de energiebesparende modus?

De monitor schakelt automatisch in de stand-bymodus wanneer er geen signaal wordt gedetecteerd. U kunt de instellingen ook aanpassen via het OSD-menu. In stand-by is het verbruik minder dan 0,5 W.

Heeft de monitor een USB-poort om apparaten op te laden?

Ja, de BM320 biedt vier USB 3.0-poorten. De USB-oplaadfunctie kan worden in- of uitgeschakeld via de Power-off USB-charge schakelaar, zelfs als de monitor is uitgeschakeld.

Hoe kalibreer ik de kleuren van het scherm?

Ga naar het OSD-menu met de navigatieknop. U kunt de kleurtemperatuur, gamma, verzadiging en tint op 6 assen aanpassen. Er zijn voorinstellingen voor sRGB, Adobe RGB en Rec.709 beschikbaar.

Wat te doen als het scherm geen beeld weergeeft?

Controleer of de voedingskabel en de videokabel goed zijn aangesloten. Zorg ervoor dat de ingangsbron correct is (HDMI, DVI, enz.). Als het probleem aanhoudt, neem dan contact op met een erkende technicus.

Is de monitor compatibel met VESA-montage?

Ja, de voet is verwijderbaar. De monitor is compatibel met VESA-beugels. Verwijder de voet door de bevestigingsschroef los te draaien om een zwenkarm te installeren.

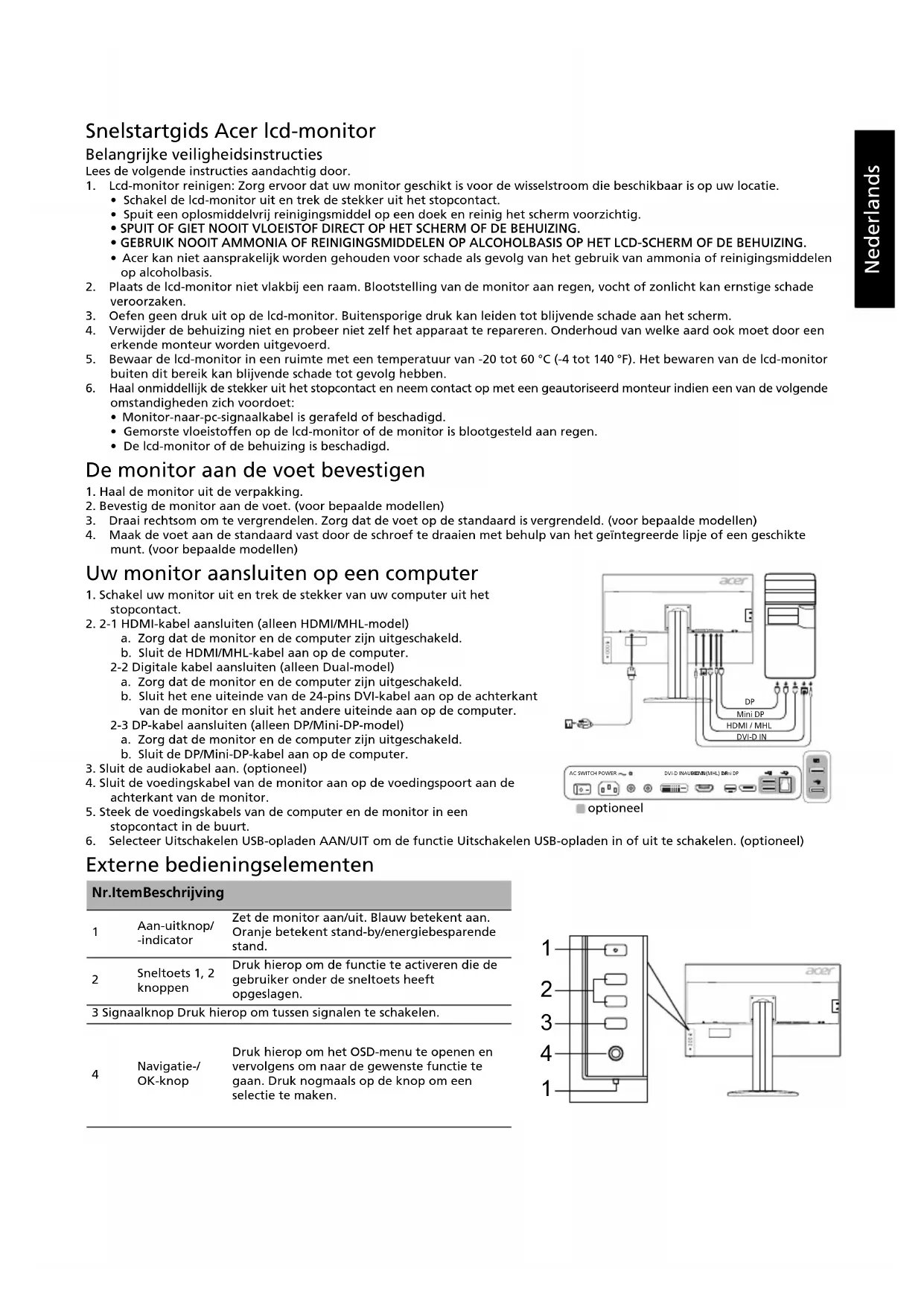

GEBRUIKSAANWIJZING BM320 ACER

Belangrijke veiligheidsinstrumenties

Lees de volgende instructies aandachtig door.

1. Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.

2. Schakel de lcd-monitor uit en trek de stekker uit het stopcontact.

3. Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.
4. SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.
5. GEBRUK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.

6. Acer kan nicht aansprakelijk worden gehonden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.

7. Plaats deLCD-monitor Niet vlakbij een raam. Bootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schadeveroorzaken.

8. Oefen geen druk uit op deLCD-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
9. Verwijder de behuizing Niet en probeer Niet zich het apparaat te repareren. Onderhoud van welke aard ook要去 door een erkende monteur worden uitgevoerd.
10. Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60^ (-4 tot 140^ ). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.

11. Haal onmiddelijk de stekker uit het stopcontact en neem contact op met een geauthoriseerd monteur indien een van de volgende omstandigheden zich voordoet:

12. Monitor-naar-pc-signaalkabel is gerafeld of beschadigd.
    Gemorste vloeistoffen op deLCD-monitor of de monitor is bloatgesteld aan regen.

13. De lcd-monitor of de behuizing is beschadigd.

De monitor aan de voet bevestigen

1. Haal de monitor uit de verpakking.
2. Bevestig de monitor aan de voet. (voor bepaalde modellen)
3. Draai rechtsom om te vergrendelen. Zorg dat de voet op de standard is vergrendeld. (voor bepaalde modellen)
4. Maak de voet aan de standard vast door de schroef te draaien met behulp van het geintegreerde lipje of een geschikte munt. (voir bepaalde modellen)

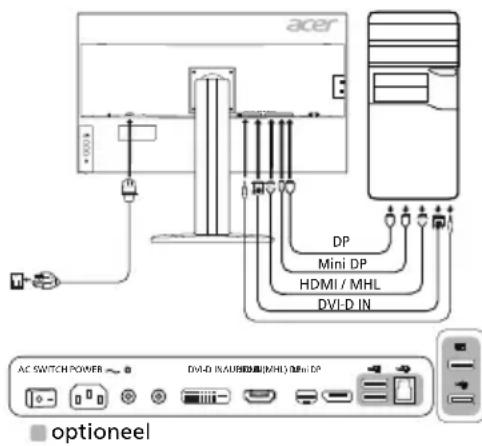

Uw monitor aansluiten op een computer

1. Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.

2. 2-1 HDMI-kabel aansluiten (alleen HDMI/MHL-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.

b. Sluit de HDMI/MHL-kabel aan op de computer.

2-2 Digitale kabel aansluiten (alleen Dual-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit het ene uiteinde van de 24-pins DVI-kabel aan op dechterkant van de monitor en sluit het andere uiteinde aan op de computer.

2-3 DP-kabel aansluiten (alleen DP/Mini-DP-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld.
b. Sluit de DP/Mini-DP-kabel aan op de computer.

1. Sluit de audiokabel aan. (optioneel)
2. Sluit de voedingskabel van de monitor aan op de voedingspoort aan dechterkant van de monitor.
3. Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.
4. Selecteer Uitschakelen USB-opladen AAN/UIT om de functie Uitschakelen USB-opladen in ofuit te schakelen. (optioneel)

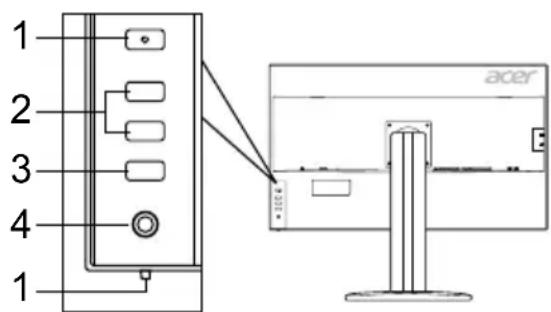

Externe bedieningselementen

Nr.ItemBeschrijving
1	Aan-uitknop/-indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
2	Sneltoets 1, 2 knuppen	Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heeft opgeslagen.
3	Signaalknop Druk hierop om:tussen signalen te schakelen.
4	Navigatie-/OK-knop	Druk hierop om het OSD-menu te openen en verwolgens om maar de gewenste functie te gaan. Druk nogmaals op de knop om een selectie te make.

Wetgeving en veiligheidsvoorschriften

Kennisgeving FCC

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijkke bescherming te bieden gegen schadelijke interferentie bij installmentatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energia uitralen en, indien nicht geinstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocomunicatie. Er isECHTER geen garantie dat er geen interferentie za optreden in een bepalde installmentatie. Als dit apparaat wel schadelijke interferentie overoorzaakt bij uw radio- of televisionvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing te verhelppen door een ofeer van de volgende maatregelen:

• Draai of verplaats de ontvangstantenne.
• Vergroot de afstand:tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

CE-verklaring van conformiteit

Hierbij verklaart Acer Inc. dat deze lcd-monitor voldoet aan de essentiele vereisten en andere relevante bepalingen van de EMCrichtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Kennisgeving:

Om schade aan de monitor te voorkomen dient u die Niet aan de basis op te tillen.

Kennisgeving: Afgeschermde kabels

Alle verbinden met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voerschriften.

Kennisgeving: Randapparatuur

Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificerd om te voldoen aan de Klasse B-limieten können worden verbonden aan deze apparatuur. Werken met Niet-gecertificierde randapparatuur kan leiden tot interferentie met radio en tv-ontvangst.

Waarschuwing

Wijzigingen of aanpassingen die Niet uitdrukkelijk zijn goedgekeurd door de fabrikant hunnen tot gevolg hebden dat hetrecht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.

Bedrijfsomstandigheden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat要去elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Kennisgeving: Canadese gebruikers

Dit digitale apparaat van Klasse B voldoet aan de Canadese norm ICES-003.

Afvoer van afgedankte apparatuur door Gebruikers in particuliere huishoudens in de Europese Unie

Dit symbol op het product of op de verpakking geeft aan dat dit product Niet mag worden weggegooid bij het andere huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheden inzamelen en recyclen van uw afgedankte apparatuur helpt naturulijke hulpbronnen te sparen en garandeert dat uw apparatuur worden gerecycled op een manier die Niet schadelijk is voor de menselijkke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kutanbieden kut u opvragen bij de gemeente, de relevante diest voor de verworking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

SPECIFICATIE

Lcd-panelel	Aandrijfsystem TFT lcd	kleurenschem
	Grootte 32"W (81 cm)
	Pixelgrotte 0,1845 mm	(H) x 0,1845 mm (V)
	Helderheid	300 cd/m2 (standaard)
	Contrast 10000000:1 Max (ACM)
	Kijkhoek 178° (H) 178° (V) (CR=10)
	Reactietijd 5 ms (G-to-G)
	Type beeldscherm In-Plane Switching
	Video R, G, B
	Horizontale freiagentie	DVI: 31 - 89 kHz, HDMI/DP/MiniDP: 31 - 135 kHz
	Verticale freiagentie DV	/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Kleuren 1,07 B kleuren
Dot Clock DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maximale resolutie DVI: 3840 x 2160 bij 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 bij 60 Hz
Plug en play VESA DDCCI/DDC2B
Energie-efficientreklasse		B
*Jaarliks energieverbruik		70 (kWh) (voor een HDMI-model)
Energieverbruik	Aan	115 W (standaard)
	Slaapmodus	0,5 W (standaard)
	Uit	0,5 W (standaard)
Ingangsconnector		HDMI 19 pins (alleen HDMI-model)MHL (alleen MHL-model)DVI (dual link) 24 pins (alleen Dual-model)DP (alleen DP-model)Mini-DP (alleen Mini-DP-model)
Ingang videosignaal		HDMI-signal (alleen HDMI-model) (optioneel)MHL (alleen MHL-model) (optioneel)Digital signal (alleen Dual-model)DP (alleen DP-model) (optioneel)Mini-DP (alleen Mini-DP-model) (optioneel)
Luidsprekers		2 W x 2 (alleen Audio-model) (optioneel)
USB		USB 3.0 x 4 (optioneel)
Maximale schermgrootte		Horizontaal: 708,5 mmVerticalaal: 398,5 mm
Voedingsbron		100 - 240 V, 50/60 Hz
Millieuoverwegingen		Bedrijsttemperatuur: 5 tot 35 °COpslagtemperatuur: -20 tot 60 °CBedrijsvochtigkeit: 10% tot 85%
Afmetingen		727,5 (B) x 465,8 - 615,8 (H) x 280,8 (D) mm
Gewicht		11,14 kg (netto)
Specifications mechanism		Kantelen: -5° tot +25° (alleen op het hoogste punt is 25 grades aantheren kantelen möglichk)Zwenken: -45° tot +45°Verstellen hoogte: 0 tot 150 mmDraaien: -90° tot +90°Afneembare voet: Ja (afneembare voet met schroef)
Exterdebietenselementen	Schakelaar/knuppen	Aan/Uit-knopSneltoets 1Sneltoets 2InngangMenu/Navigatie/OK
	Functies	ContrastDP-formaatUitschaken USB-opladenTaalTime-out OSDAutom.configatie (alleen analogoog model)Breedbeeldmodus (Volledig/Aspect)ACM aan/uitSelectie ingangssignalAutom. bronSnelstartmodusUniformiteitTransparantieSneltoetstaewijzingOplaginst.
		6-as verzadigen6-assige tintGammaSnelstartmodusUniformiteitTransparantieSneltoetstaewijzingOplaginst.
Alle specificatien konnenzonder voorafgaande kennisgeving worden gewijzigd.

Zoek handledingen en andere documenten voor uw Acer-product op de officièle ondersteuningswebsite van Acer.

*Jaarlieks energieverbruik worden berekend op basis van standard stroomverbruik 4 uur per dag, 365ragen per Jaar.

Conformiteitverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreiben product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standarden werden toegepast:

EMC-richtlijn: 2014/30/EU

LVD-richtlijn: 2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-richtlijn: 2011/65/EU
EN50581:2012
ErP-richtlijn: 2009/125/EG
Verordering (EG) nr. 1275/2008; EN 50564:2011

Jaar om de CE-markering te beginnen aanbrengen: 2017.
