Produkto tipas	32 colių LCD monitorius
Prekės ženklas	Acer
Modelis	BM320
Ekrano dydis	32 coliai (81 cm)
Maksimali raiška	3840 x 2160 @ 60 Hz (HDMI/DP)
Skydelio tipas	IPS
Atsako laikas	5 ms (pilka į pilką)
Ryškumas	300 cd/m² (tipinis)
Kontrastas	100 000 000:1 maks. (ACM)
Matymo kampas	178° horizontaliai ir vertikaliai (CR=10)
Integruoti garsiakalbiai	2 x 2 W
Jungtys	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Maitinimas	100-240 V, 50/60 Hz
Elektros sąnaudos (veikimo)	115 W (tipinis)
Elektros sąnaudos (budėjimo)	0,5 W
Grynasis svoris	11,14 kg
Matmenys (P x A x G)	727,5 x 465,8–615,8 x 280,8 mm
Nustatymai	Polinkis -5° iki +25°, sukimas -45° iki +45°, aukštis 0-150 mm, pasukimas -90° iki +90°
Priežiūra	Valykite minkšta šluoste ir tirpiklio neturinčia priemone, venkite amoniako ir alkoholio.
Sauga	Neatidarykite korpuso, išjunkite esant problemai, drėgmės poveikis draudžiamas.

Dažnai užduodami klausimai - BM320 ACER

Kaip išvalyti Acer BM320 monitoriaus ekraną?

Išjunkite ir atjunkite monitorių. Naudokite minkštą, šiek tiek sudrėkintą šluostę su tirpiklio neturinčiu valymo tirpalu. Niekada nepurkškite skysčio tiesiai ant ekrano ir venkite amoniako ar alkoholio turinčių produktų.

Kokia maksimali raiška, palaikoma BM320?

Maksimali raiška yra 3840 x 2160 pikselių 60 Hz dažniu per HDMI arba DisplayPort jungtis. Per DVI raiška ribojama iki 3840 x 2160 30 Hz dažniu.

Kokie kabeliai tinka BM320 monitoriui?

Monitorius palaiko HDMI, DVI (dviguba jungtis), DisplayPort ir Mini DisplayPort kabelius. Jame taip pat yra keturios USB 3.0 jungtys priedams.

Kaip nustatyti monitoriaus aukštį ir polinkį?

Monitorius turi aukščio reguliavimą nuo 0 iki 150 mm, polinkį nuo -5° iki +25°, sukimą nuo -45° iki +45° ir pasukimą nuo -90° iki +90°. Naudokite stovą šioms padėtims reguliuoti.

Ar BM320 monitorius turi integruotus garsiakalbius?

Taip, jame yra stereo garsiakalbiai 2 x 2 W. Ši funkcija prieinama modeliuose su garso įvestimi.

Kaip įjungti energijos taupymo režimą?

Monitorius automatiškai pereina į budėjimo režimą, kai neaptinkamas signalas. Taip pat galite reguliuoti nustatymus per OSD meniu. Budėjimo režime energijos sąnaudos yra mažesnės nei 0,5 W.

Ar monitorius turi USB prievadą prietaisams įkrauti?

Taip, BM320 turi keturis USB 3.0 prievadus. USB įkrovimo funkciją galima įjungti arba išjungti per Power-off USB charge jungiklį, net kai monitorius išjungtas.

Kaip sukalibruoti ekrano spalvas?

Eikite į OSD meniu naudodami naršymo mygtuką. Galite reguliuoti spalvų temperatūrą, gama, sodrumą ir atspalvį 6 ašyse. Yra sRGB, Adobe RGB ir Rec.709 išankstiniai nustatymai.

Ką daryti, jei ekrane nėra vaizdo?

Patikrinkite, ar maitinimo ir vaizdo kabeliai yra tinkamai prijungti. Įsitikinkite, kad įvesties šaltinis teisingas (HDMI, DVI ir kt.). Jei problema išlieka, kreipkitės į įgaliotą techniką.

Ar monitorius suderinamas su VESA tvirtinimu?

Taip, stovas yra nuimamas. Monitorius suderinamas su VESA laikikliais. Nuimkite stovą atsukdami tvirtinimo varžtą, kad sumontuotumėte reguliuojamą svirtį.

NAUDOJIMO INSTRUKCIJA BM320 ACER

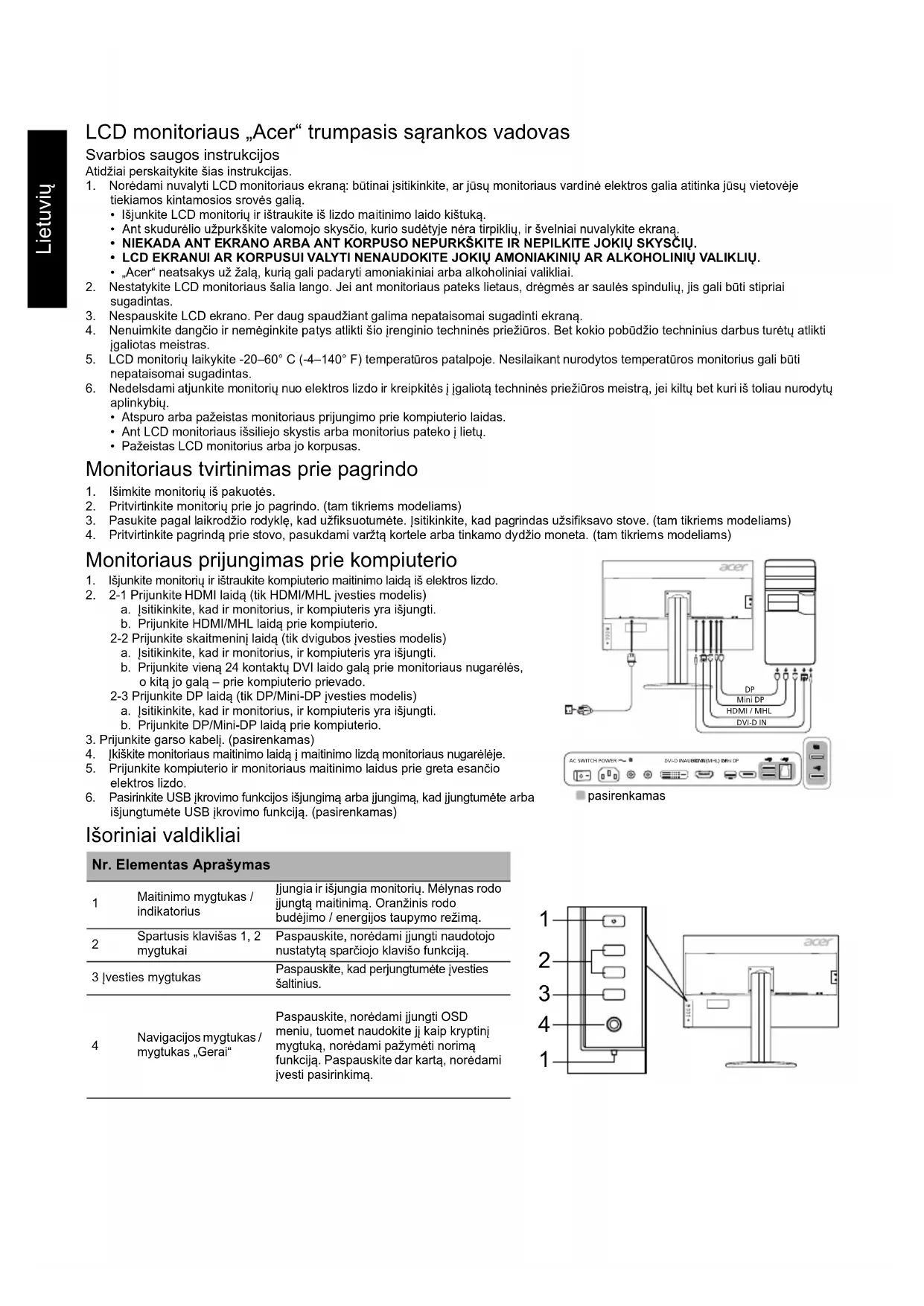

LCD monitoriaus „Acer“ trumpasis naudojimo vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Acer neatsako už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
8. LCD monitorių laikykite -20–60 °C (-4–140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros, monitorius gali būti nepataisomai sugadintas.
9. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į galiotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.
10. Atšipęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
11. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko į lietų.
12. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžtų kortelę arba tinkamo dydžio monetą. (tam tikriems modeliams)

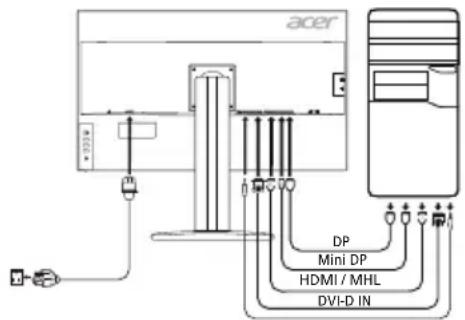

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite HDMI laidą (tik HDMI/MHL įvesties modelis)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite HDMI/MHL laidą prie kompiuterio.

2-2 Prijunkite skaitmeninį laidą (tik dvigubos įvesties modelis)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite vieną 24 kontaktų DVI laido galą prie monitoriaus nugarėlės, o kitą jo galą - prie kompiuterio prievado.

2-3 Prijunkite DP laidą (tik DP/Mini-DP įvesties modelis)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP/Mini-DP laidą prie kompiuterio.

1. Prijunkite garso kabelį. (pasirenkamas)
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
4. Pasirinkite USB įkrovimo funkcijos išjungimą arba įjungimą, kad įjungtumėte arba išjungtumėte USB įkrovimo funkciją. (pasirenkamas)

pasirenkamas

Išoriniai valdikliai

Nr. Elementas Aprăsymas
1	Maitinimo mygtukas / indikatorius	Jungia ir išjungia monitoriu. Mélynas rodo jungtā maitinima. Oranžinis rodo budèjimo / energijos taupymo režima.
2	Spartus klavišas 1, 2 mygtukai	Paspauskite, norédami jjungti naudotojo nustatyta sparčiojo klavišo funkcjja.
3	Ivesties mygtukas	Paspauskite, kad perjungtumete ji vesties šaltinius.
4	Navigacjos mygtukas / mygtukas „Gerai“	Paspauskite, norédami jjungti OSD menuiu, tuomet naudokite ji kaip kryptinji mygtuka, norédami pažymeti norimafunkcjja. Paspauskite dar karta, norédami ji vesti pasirinkima.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantijų, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• kreiptis pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

"Acer Inc." pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemų sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gaminto aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trukdžių; 2) šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD ploksté	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 32"W (81 cm)
	Valzdo tašku dydis 0,1845 mm (H) x 0,1845 mm (V)
	Ryškumas	300 cd/m2(jprastas)
	Kontrastas 100000000:	maks. (ACM)
	Regimasis kampas 178(H) 178°(V) (CR=10)
	Alsako trukmê 5 ms (G-G)
	Plokstés tipas „In-Plane"Switching"
	Vaizdas R, G, B
	Horizontalus dažnis DVI/	V1: 31-89 kHz, HDMI/DP/MiniDP: 31-135 kHz
	Vertikalus dažnis DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Ekrano spalvos 1,07 B spalvos
Tašku dažnis DVl: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Didziusia skrihamoji beva DVl: 3840 x 2160 esant 30 Hz		HDMI/DP/MiniDP: 3840 x 2160 esant 60 Hz
Funkcija „Plug & Play“ VESA DDCCI/DDC2B
Energios vartojimo efektyvmo klase B
* Energios sanaudos per metus		70 (kWh) (HDMI jvesties modeluii)
Energios sanaudos	Jungimo režimu	115 W (jprastos)
	Miego režimu	0,5 W (jprastos)
	Išjungimo režimu	0,5 W (jprastos)
Jvesties jungtis		HDMI 19 kontaktu (tik HDMI jvesties modelis)MHL (tik MHL jvesties modelis)DVI („Dual Link“) 24 kontaktu (tik dvigubos jvesties modelis)DP (tik DP jvesties modelis)Mini-DP (tik Mini-DP jvesties modelis)
Valzdo jvesties signalas		HDMI signalas (tik HDMI jvesties modelis) (pasirenkamas)MHL (tik MHL jvesties modelis) (pasirenkamas)Skaltmeninis signalas (tik dvigubos jvesties modelis)DP (tik DP jvesties modelis) (pasirenkamas)Mini-DP (tik Mini-DP jvesties modelis) (pasirenkamas)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelis) (pasirenkamas)
USB		USB 3.0 x 4 (pasirenkamas)
Didžiausias ekrano dydis		Horizontalai: 708,5 mmVertikalai: 398,5 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūrā: 5-35°Caujmo temperatūrā: -20-60°CNaudojimo drégme: 10-85%
Matmenys		727,5 (P) x 465,8 - 615,8 (A) x 280,8 (G) mm
Svoris (grynasis)		11,14 kg (grynasis)
Mechanizmu techninai duomenys		Pakreipimas: nuo -5° iki +25° (tik aukšciausiame pakelimo tase kagalima pakkreipti 25 laipsniq kampu)Pasukimas: nuo -45° iki +45°Aukšćo regulavimas: nuo 0 iki 150 mmSukimosa: nuo -90° iki +90°Atkabinamas kojos slovas: talp (varžtu atleidžiamas atkabinamas kojos slovas)
Išoriniai valdikliai	Jungiklial / mygtukai	Mailinimo mygtukasSpartuis klavišas 1Spartuis klavišas 2
	Funkcjos	KronstasRyškumasFokusavimas (tik analogines jvesties modelje)Laikrodis (tik analogines jvesties modelje)Horizontalaijoi padetis (tik analogines jvesties modelje)Virtikaijoi padetis (tik analogines jvesties modelje)Ypatings ryskumas6 ašiu grynis6 ašiu atspalvisGamaSpalviné temperatūraSRGB/Adobe RGB/Rec.709PIP/PBPAcer eColor ManagementMělyna Šviesa
Visi techninai duomenys gali būti kečiami iš anksto nepranešus.
