คู่มือผู้ใช้ BM320 ACER

• ปดมอนิเตอร LCD และถอดสายไฟออก

• ฉีดสเปรยน้ํายาทําความสะอาดที่ไมมีตัวทําละลายลงบนผาและทําความสะอาดมอนิเตอรเบาๆ

• หามฉีดสเปรยหรือเทรดของเหลวใดๆ ลงบนหนาจอ หรือฝาปดโดยตรง

• หามใชน้ํายาทําความสะอาดที่มีสวนผสมของแอมโมเนียหรือแอลกอฮอลทําความสะอาดหนาจอแสดงผล LCD หรือฝาปด

• Acer จะไมรับผิดชอบหากเกิดความเสียหายจากการใช น้ํายาทําความสะอาดที่มีสวนผสมของแอมโมเนียหร ือแอลกอฮอล

2. อยาวางมอนิเตอร LCD ไวใกลกับหนาตาง ฝน ความ

ชื้น หรือแสงแดดอาจทําใหมอนิเตอรเกิดความเสียหายรายแรงได

3. อยาใชแรงกดกับหนาจอ LCD แรงกดที่มากเกินไปอาจทําใหหนาจอเกิดความเสียหายโดยถาวรได

4. อยาถอดฝาครอบหรือพยายามซอมแซมยูนิตนี้ดวย

ตัวคุณเอง ควรใหชางเทคนิคที่ไดรับอนุญาตทําการซอมแซมในทุกกรณี

5. เก็บมอนิเตอร LCD ไวในหองที่มีอุณหภูมิที่ -20°

ถึง 60° C (-4° ถึง 140° F) การจัดเก็บมอนิเตอร LCD

ภายนอกชวงดังกลาวอาจทําใหเกิดความเสียหายโดยถาวรได

6. ควรถอดปลั๊กมอนิเตอรออกทันทีและติดตอชางเทคนิคที่ไดรับอนุญาตหากมีกรณีใดๆ ตอไปนี้เกิดขึ้น:

• สายสัญญาณจากมอนิเตอรไปยังพีซีหลุดลุยหรือไดรับความเสียหาย

• ของเหลวหกลงบนมอนิเตอร LCD หรือมอนิเตอรถูกนำฝน

• มอนิเตอร LCD หรือฝาปดไดรับความเสียหาย ติดตั้งมอนิเตอรเขากับฐานวาง

1. เอามอนิเตอรออกจากบรรจุภัณฑ

2. ติดขาตั้งเขากับฐานวาง (สําหรับบางรุน)

3. หมุนตามเข็มนาฬิกาจนลงล็อค ตรวจสอบใหแนใจวาฐานวางลงล็อคกับขาตั้ง (สําหรับบางรุน)

4. ยึดฐานวางเขากับขาตั้งดวยการหมุนสกรูโดยใชสลักที่มีใหหรือใชเหรียญที่มีขนาดพอเหมาะ

(สําหรับบางรุน) การเชื่อมตอมอนิเตอรกับคอมพิวเตอร

1. ปดมอนิเตอรของคุณและถอดสายไฟของคอมพิวเตอร

2. 2-1 เชื่อมตอสาย HDMI (เฉพาะรุนอินพุต HDMI/MHL)

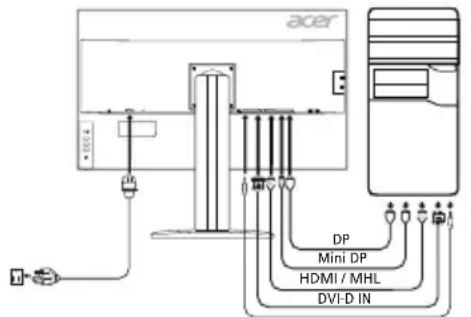

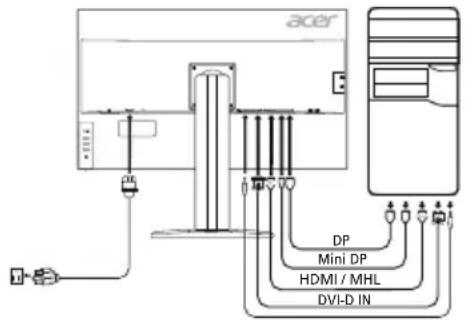

a. ตรวจสอบใหแนใจวาทั้งมอนิเตอรและคอมพิวเตอรปดอยู b. เชื่อมตอสาย HDMI/MHL เขากับคอมพิวเตอร 2-2 เชื่อมตอสายดิจิตอล (เฉพาะรุนอินพุตแบบคู) a. ตรวจสอบใหแนใจวาทั้งมอนิเตอรและคอมพิวเตอรปดอยู b. ตอปลายดานหนึ่งของสาย DVI แบบ 24 พินเขากับดานหลังของ มอนิเตอรและตออีกดานหนึ่งเขากับพอรตของคอมพิวเตอร 2-3 เชื่อมตอสาย DP (เฉพาะรุนอินพุต DP/Mini-DP) a. ตรวจสอบใหแนใจวาทั้งมอนิเตอรและคอมพิวเตอรปดอยู b. เชื่อมตอสาย DP/Mini-DP เขากับคอมพิวเตอร

3. เชื่อมตอสายสัญญาณเสียง (ไมบังคับ)

4. เสียบสายมอนิเตอรเขากับพอรตจายไฟที่อยู

5. เสียบปลั๊กสายไฟของคอมพิวเตอรและมอนิเตอร

เขากับเตาเสียบปลั๊กไฟ ที่อยูในบริเวณใกลเคียง

6. เลือกเปด/ปดชารจดวย USB ขณะปดเครื่องเพื่อ

เปด/ปดใชงานฟงกชัน ชารจดวย USB ขณะปดเครื่อง (ไมบังคับ) การควบคุมภายนอก หมายเลข รายการ คําอธิบาย

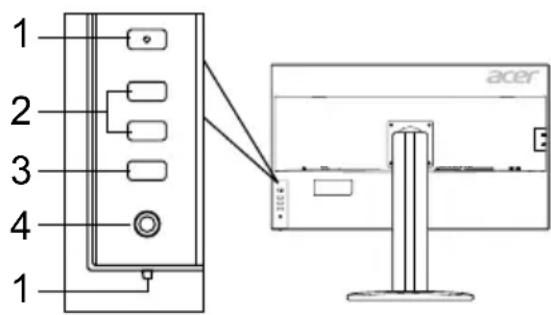

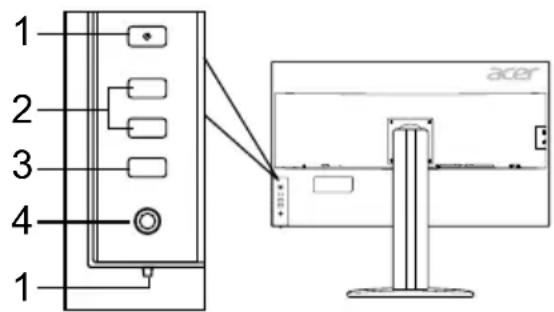

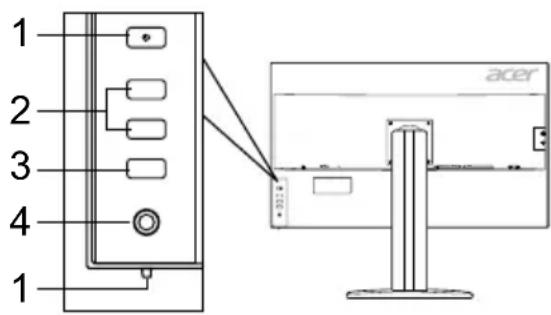

ปุมเปด-ปดเครื่อง/ ไฟแสดงสถานะ เปด/ปดมอนิเตอร สีน้ําเงินหมายถึง เปดอยู สีเหลืองหมายถึงสแตนดบาย/ โหมดประหยัดพลังงาน 2 ปุมลัด 1, 2 กดเพื่อเปดใชงานฟงกชันปุมลัด ที่กําหนดโดยผูใช 3 ปุมอินพุตกดเพื่อสลับระหวางแหลงอินพุต 4 ปุมนําทาง/ตกลง กดเพื่อเปดใชงานเมนู OSD แลวใช เปนปุมนําทางเพื่อเนนฟงกชันที่ ตองการ กดอีกครั้งเพื่อปอนการเลือก POWERAUDIO IN DVI-D IN HDMI (MHL) Mini DP DPMini DP DVI-D INHDMI / MHLPOWERDVI-D INAUDIO INHDMI (MHL) DPMini DPAC SWITCH

4ไทย ขอบังคับและประกาศความปลอดภัย ประกาศ FCC อุปกรณนี้ไดรับการทดสอบและเปนไปตามขีดจํากัดสําหรับอุปกรณดิจิตอล Class B ตาม Part 15 ของกฎ FCC ขอ จํากัดเหลานี้ไดรับการออกแบบมา เพื่อใหการปองกันที่เหมาะสมจากสัญญาณรบกวน ที่เปนอันตรายในการติดตั้ง ภายในที่พักอาศัย อุปกรณนี้สราง ใช และสามารถแผคลื่นความถี่วิทยุ และหากไมติดตั้งและใชงานตามคําแนะนําอาจทําใหเกิดสัญญาณรบกวนที่เปนอันตรายตอการสื่อสาร ดวยคลื่นวิทยุ อยางไรก็ตาม ไมมีการรับประกันวาสัญญาณรบกวนจะไมเกิดขึ้นในการติดตั้งแบบใดแบบหนึ่ง หากอุปกรณนี้ทําใหเกิดสัญญาณรบกวนที่เปนอันตรายต อ การรับสัญญาณวิทยุหรือโทรทัศน ซึ่งสามารถตรวจสอบไดโดยการปดและเปดอุปกรณ ผูใชก็ควรพยายามแกไขปญหาการรบกวนโดยดําเนินการตาม มาตรการตอไปนี้อยางนอยหนึ่งขอ:

• ปรับทิศทางหรือเปลี่ยนที่ตั้งเสาอากาศรับสัญญาณ

• เพิ่มระยะหางระหวางอุปกรณและตัวรับสัญญาณ

• เชื่อมตออุปกรณเขากับเตารับบนวงจรไฟฟา อื่นนอกจากตัวรับสัญญาณที่เชื่อมตอไว

• ปรึกษากับตัวแทนจําหนายหรือชางเทคนิคผูเชี่ยวชาญดานวิทยุ/โทรทัศนเพื่อขอความชวยเหลือ คําแถลงเกี่ยวกับความสอดคลองของ CE Acer Inc., ขอประกาศในที่นี้วามอนิเตอร LCD นั้น ปฏิบัติตามขอกําหนดสําคัญและบทบัญญัติอื่นๆ ที่เกี่ยวของของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU และ RoHS Directive 2011/65/EU และ Directive 2009/125/EC โดยคํานึง ถึงการกําหนดกรอบสําหรับ การตั้งขอกําหนดการออกแบบเพื่อสิ่งแวดลอมสําหรับผลิตภัณฑที่เกี่ยวของกับพลังงาน

เพื่อปองกันความเสียหายที่อาจเกิดกับมอนิเตอร หามยกมอนิเตอรโดยจับที่ฐาน ขอสังเกต: สายหุมฉนวน การเชื่อมตอไปยังอุปกรณคอมพิวเตอรอื่นๆ ทั้งหมดตองทําโดยใชสายหุมฉนวนเพื่อรักษาการปฏิบัติตามกฎระเบียบของ EMC ขอสังเกต: อุปกรณตอพวง เฉพาะอุปกรณตอพวง (อุปกรณอินพุต/เอาตพุต เทอรมินัล เครื่องพิมพ ฯลฯ) ที่ไดรับการรับรอง วาปฏิบัติตามขอจํากัด Class B เทานั้น ที่สามารถ เชื่อมตอเขากับอุปกรณนี้ การใชงานกับอุปกรณตอพวงไมไดรับการรับรองอาจจะสงผลใหเกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน

การเปลี่ยนแปลงหรือแกไขที่ไมไดรับการอนุมัติโดยชัดแจงจากผูผลิตอาจทําใหสิทธิ์ของผูใชซึ่งไดรับจาก Federal Communications Commission ในการใชงาน ผลิตภัณฑนี้เปนโมฆะได เงื่อนไขการใชงาน อุปกรณนี้เปนไปตาม Part 15 ของกฎ FCC การใชงานตองอยูภายใตเงื่อนไขสองขอตอไปนี้: (1) อุปกรณนี้อาจไมกอใหเกิดสัญญาณรบกวน ที่เปนอันตรายและ (2) อุปกรณนี้ตองยอมรับสัญญาณรบกวนทั้งหมดที่ไดรับ รวมถึงสัญญาณรบกวนที่อาจกอใหเกิดการทํางานที่ไมพึงประสงค ขอสังเกต: ผูใชของประเทศแคนาดา อุปกรณดิจิตอล Class B นี้เปนไปตาม Canadian ICES-003 Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. การกําจัดขยะจากอุปกรณโดยผูใชในแบบสวนตัวในครัวเรือนภายในสหภาพยุโรป สัญลักษณนี้ที่อยูบนผลิตภัณฑนี้หรือบน บรรจุภัณฑเปนการระบุวาผลิตภัณฑนี้จะตองไมถูกกําจัดรวมกับขยะในครัวเรือนอื่นๆ ของคุณ โดยจะเปนความรับผิดชอบของคุณในการกําจัดขยะจากอุปกรณโดยทิ้งมอบใหจุดเก็บรวบรวมที่กําหนดไวสําหรับการรีไซเคิลขยะ จากอุปกรณอิเล็กทรอนิกสและเครื่องใชไฟฟาโดยเฉพาะ การเก็บแยกและรีไซเคิลขยะจากอุปกรณในเวลาที่จะกําจัดจะชวย อนุรักษทรัพยากรธรรมชาติและทําใหแนใจไดวาจะไดรับการรีไซเคิลดวยวิธีที่ชวยปกปองสุขภาพของมนุษยและสิ่งแวดลอม สําหรับขอมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถสงมอบขยะจากอุปกรณของคุณสําหรับการรีไซเคิล โปรดติดตอสํานักงานเขต (ที่วาการอําเภอ) ในทองถิ่นของคุณ เทศบาลกําจัดขยะในครัวเรือน หรือรานคาที่คุณซื้อผลิตภัณฑไทย ขอมูลจําเพาะ คนหาเอกสารอื่นๆ และคูมือสําหรับผลิตภัณฑ Acer ของคุณบนเว็บไซตการสนับสนุนอยางเปนทางการของ Acer *การใชพลังงานตอปจะคํานวณโดยใชตามแบบอยางการใชพลังงาน 4 ชั่วโมงตอวัน 365 วันตอป จอ LCD ระบบขับเคลื่อน TFT Color LCD ขนาด 32”W (81 ซม.) ระยะหางระหวางพิกเซล 0.1845 มม. (แนวนอน) x 0.1845 มม. (แนวตั้ง) ความสวาง 300 cd/m

ความเปรียบตาง สูงสุด 100000000:1 (ACM) มุมที่รับชมได 178° (แนวนอน) 178° (แนวตั้ง) (CR=10) เวลาตอบสนอง 5 ms (G to G) ชนิดของจอ In-Plane Switching วิดีโอ R, G, B H-Frequency DVI: 31 - 89 kHz, HDMI/DP/MiniDP: 31 - 135 kHz V-Frequency DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz

1.07B สี Dot Clock DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz ความละเอียดสูงสุด DVI: 3840 x 2160 @ 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 @ 60 Hz Plug & Play VESA DDCCI/DDC2B ระดับการประหยัดพลังงาน B *การใชพลังงานตอป 70 (kWh) (สําหรับรุนอินพุต HDMI) การใชพลังงาน โหมดเปด 115W (ทั่วไป) โหมดสลีป 0.5W (ทั่วไป) โหมดปด 0.5W (ทั่วไป) ขั้วตออินพุ

HDMI 19 พิน (เฉพาะรุนอินพุต HDMI) MHL (เฉพาะรุนอินพุต MHL) DVI (ดูอัลลิงค) 24 พิน (เฉพาะรุนอินพุตแบบคู) DP (เฉพาะรุนอินพุต DP) Mini-DP (เฉพาะรุนอินพุต Mini-DP) สัญญาณวิดีโออินพุต สัญญาณ HDMI (เฉพาะรุนอินพุต HDMI)(ไมบังคับ) MHL (เฉพาะรุนอินพุต MHL)(ไมบังคับ) สัญญาณดิจิตอล (เฉพาะรุนอินพุตแบบคู) DP (เฉพาะรุนอินพุต DP)(

Mini-DP (เฉพาะรุนอินพุต Mini-DP)(ไมบังคับ) ลําโพง 2W x 2 (เฉพาะรุนอินพุตสัญญาณเสียง)(ไมบังคับ) USB USB 3.0 x 4 (ไมบังคับ) ขนาดหนาจอสูงสุด แนวนอน: 708.5 มม. แนวตั้ง: 398.5 มม. แหลงจายพลังงาน 100-240V, 50/60 Hz ขอควรคํานึงดานสิ่งแวดลอม อุณหภูมิในการทํางาน: 5° ถึง 35°C อุณหภูมิในการจัดเก็บ: -20° ถึง 60°C ความชื้นในการทํางาน: 10% ถึง 85% ขนาด 727.5 ( กวาง) x 465.8 ~ 615.8 (สูง) x 280.8 (ลึก) มม. น้ําหนัก (N. W.) 11.14 กก. (สุทธิ) ขอมูลจําเพาะของกลไก กมเงย: -5° ถึง +25° (เฉพาะที่จุดสูงสุด สามารถเอียงได 25 องศาสําหรับมุมเงย) การหมุน: -45° ถึง +45° การปรับความสูง: 0 มม. ถึง 150 มม. การปรับตั้ง/นอน: -90° ถึง +90° ขาตั้งแบบถอดออกได: มี (ขาตั้งแบบถอดออกไดดวยการคลายสกรู) การควบคุมภายนอก

เมนู/นําทาง/ตกลง ฟงกชันการทํางาน ความเปรียบตาง

โฟกัส (เฉพาะรุนอินพุตแบบอะนาล็อก) นาฬิกา (เฉพาะรุนอินพุตแบบอะนาล็อก) ตําแหนงแนวนอน (เฉพาะรุนอินพุตแบบอะนาล็อก) ตําแหนงแนวตั้ง (เฉพาะรุนอินพุตแบบอะนาล็อก) ความคมชัดพิเศษ ความอิ่มตัว 6 แกน สีสัน 6 แกน

sRGB/Adobe RGB/Rec.709 PIP/PBP Acer eColor Management ไฟสีน้ําเงิน รูปแบบ DP ชารจดวย USB ขณะปดเครื่อง

การหมดระยะเวลา OSD การปรับตั้งคาอัตโนมัติ (เฉพาะรุนอินพุตแบบ

โหมดกวาง (เต็ม/อัตราสวน) เปด/ปด ACM การเลือกสัญญาณอินพุต คนหาแหลงสัญญาณอัตโนมัติ โหมดเริ่มใชงานอยางรวดเร็ว การรวมเปนหนึ่งเดียว
