Terméktípus	32 hüvelykes LCD monitor
Márka	Acer
Modell	BM320
Képernyő méret	32 hüvelyk (81 cm)
Maximális felbontás	3840 x 2160 @ 60 Hz (HDMI/DP)
Panel típus	IPS
Válaszidő	5 ms (szürke-szürke)
Fényerő	300 cd/m² (tipikus)
Kontrasztarány	100 000 000:1 max (ACM)
Látószög	178° vízszintes és függőleges (CR=10)
Beépített hangszórók	2 x 2 W
Csatlakozók	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Tápellátás	100-240 V, 50/60 Hz
Fogyasztás (üzem)	115 W (tipikus)
Fogyasztás (készenlét)	0,5 W
Nettó tömeg	11,14 kg
Méretek (Sz x Ma x Mé)	727,5 x 465,8–615,8 x 280,8 mm
Beállítások	Döntés -5°-tól +25°-ig, elforgatás -45°-tól +45°-ig, magasság 0-150 mm, pivot -90°-tól +90°-ig
Karbantartás	Puha ruhával és oldószermentes tisztítószerrel tisztítsa, kerülje az ammóniát és az alkoholt.
Biztonság	Ne nyissa ki a házat, probléma esetén húzza ki, nedvességnek való kitétel tilos.

Gyakran ismételt kérdések - BM320 ACER

Hogyan tisztítsam az Acer BM320 monitor képernyőjét?

Kapcsolja ki és húzza ki a monitort. Használjon puha, enyhén megnedvesített ruhát oldószermentes tisztítószerrel. Soha ne permetezen folyadékot közvetlenül a képernyőre, és kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Mi a BM320 által támogatott maximális felbontás?

A maximális felbontás 3840 x 2160 pixel 60 Hz-en HDMI vagy DisplayPort bemeneten keresztül. DVI-n keresztül a felbontás 3840 x 2160 30 Hz-re korlátozódik.

Milyen típusú kábelek kompatibilisek a BM320 monitorral?

A monitor támogatja a HDMI, DVI (kettős kapcsolat), DisplayPort és Mini DisplayPort kábeleket. Emellett négy USB 3.0 porttal rendelkezik a perifériák számára.

Hogyan állítsam be a monitor magasságát és dőlésszögét?

A monitor magassági beállítása 0-150 mm, dőlésszöge -5°-tól +25°-ig, forgatása -45°-tól +45°-ig és pivot -90°-tól +90°-ig. Az állvány segítségével állítsa be ezeket a pozíciókat.

A BM320 monitor rendelkezik beépített hangszórókkal?

Igen, rendelkezik 2 x 2 W sztereó hangszórókkal. Ez a funkció a hangbemenettel rendelkező modelleken érhető el.

Hogyan aktiváljam az energiatakarékos módot?

A monitor automatikusan készenléti módba kapcsol, ha nem érzékel jelet. A beállításokat az OSD menüben is módosíthatja. Készenlétben a fogyasztás 0,5 W alatt van.

A monitor rendelkezik USB-porttal eszközök töltésére?

Igen, a BM320 négy USB 3.0 portot kínál. Az USB töltés funkció a Power-off USB charge kapcsolóval be- vagy kikapcsolható, még akkor is, ha a monitor ki van kapcsolva.

Hogyan kalibráljam a képernyő színeit?

Lépjen be az OSD menübe a navigációs gombbal. Beállíthatja a színhőmérsékletet, a gamma-t, a telítettséget és a színezetet 6 tengelyen. sRGB, Adobe RGB és Rec.709 előbeállítások állnak rendelkezésre.

Mit tegyek, ha a képernyő nem jelenít meg semmit?

Ellenőrizze, hogy a tápkábel és a videokábel megfelelően csatlakoztatva van-e. Győződjön meg arról, hogy a bemeneti forrás helyes (HDMI, DVI stb.). Ha a probléma továbbra is fennáll, forduljon hivatalos szervizhez.

A monitor kompatibilis a VESA rögzítéssel?

Igen, a láb eltávolítható. A monitor kompatibilis a VESA tartókkal. Távolítsa el a lábat a rögzítőcsavar kicsavarásával, hogy egy csuklós kart szerelhessen fel.

HASZNÁLATI ÚTMUTATÓ BM320 ACER

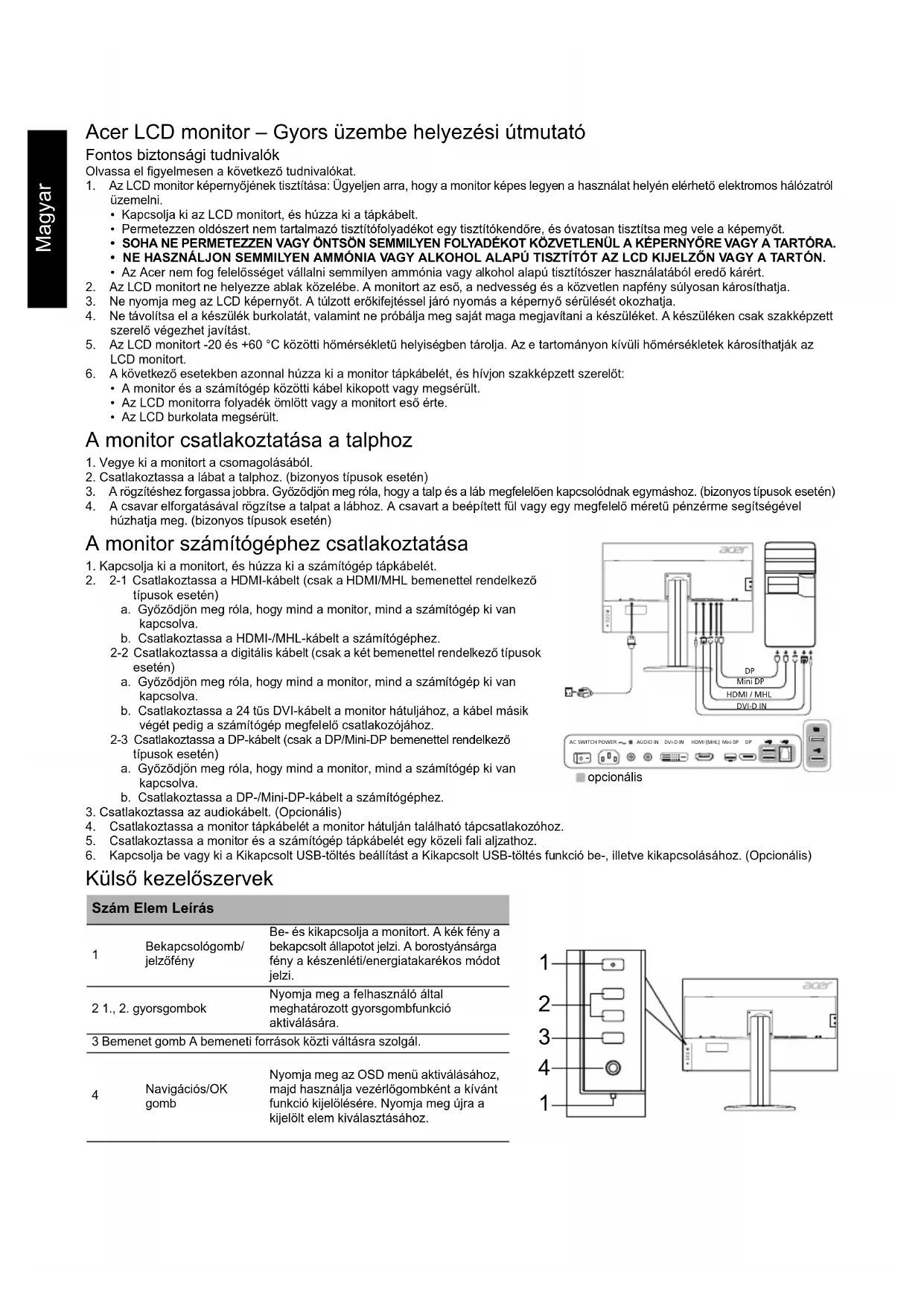

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZŐN VAGY A TARTÓN.
5. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
6. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
10. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
11. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
12. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
13. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

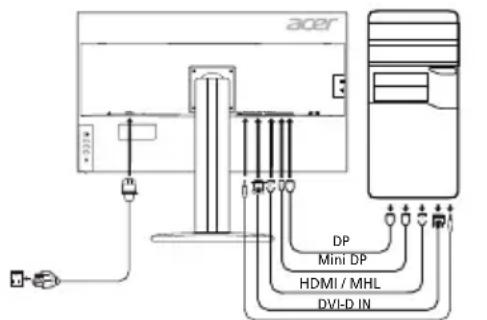

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 Csatlakoztassa a HDMI-kábelt (csak a HDMI/MHL bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-/MHL-kábelt a számítógéphez.

2-2 Csatlakoztassa a digitális kábelt (csak a két bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a 24 tűs DVI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-3 Csatlakoztassa a DP-kábelt (csak a DP/Mini-DP bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-/Mini-DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (Opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
4. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához. (Opcionális)

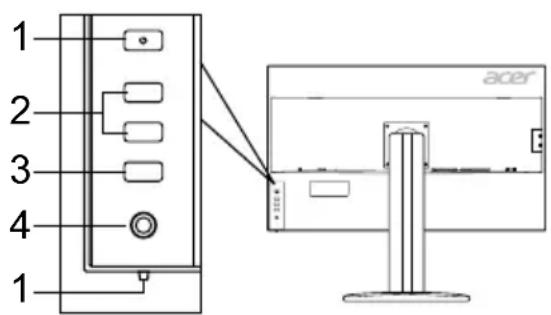

Külső kezelőszervek

Szám Elem Leírás
1	Bekapcsológomb/ jelzőfény	Be- és kikapcsoljá a monitor. A kék fény a bekapsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos MODOT jerzi.
2	1., 2. gyorsgombok	Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3	Bemenet gomb A bemeneti forrósk bözti vãltásra szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használjá gezérólgomgbkntl a kivist funkció kijelölésére. Nyomja meg újra a kijelöl element kiválasztásához.

opcionális

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamos termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiaval kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Méret 32"W (81 cm)
	Képpontméret	0,1845 mm (vlzszintes) x 0,1845 mm (fuggöleges)
	Fényerő	300 cd/m2 (jellemző)
	Kontraszt Max. 100 000 000:1 (ACM)
	Belektiési szög	178° (vízszttes) 178° (fuggöleges) (CR=10)
	Válaszidő 5 ms (G-G)
	Paneltipus IPS
	Videó R, G, B
	Víszstites frekvencia DVI: 31-89 kHz, HDMI/DP/MiniDP: 31-135 kHz
	Fuggöleges frekvencia DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Megielenithető szünek 1,07 milliarcd szin
Videoorajel DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maximális felbontás DVI: 3840 x 2160 30 Hz-en, HDMI/DP/MiniDP: 3840 x 2160 60 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságosság besorolás B
*Éves energiafogasyzlás		70 (kWh) (a HDMI bemenettel rendelkező tipus esetén)
Energiafogasyzlás	Bekapcsolt állapot	115 W (jellemző)
	Alvo állapot	0,5 W (jellemző)
	Kikapcsolt állapot	0,5 W (jellemző)
Bemeneti csatlakozó		19 tús HDMI (csak a HDMI bemenettel rendelkező tipusnál)
		MHL (csak az MHL bemenettel rendelkező tipusnál)
		24 tús DVI (Dual Link) (csak a két bemenettel rendelkező tipusnál)
		DP (csak a DP bemenettel rendelkező tipusnál)
		Mini-DP (csak a Mini-DP bemenettel rendelkező tipusnál)
Bemeneti videojel		HDMI-jel (csak a HDMI bemenettel rendelkező tipusnál) (opcionális)
		MHL (csak az MHL bemenettel rendelkező tipusnál) (opcionális)
		Digitalis jel (csak a két bemenettel rendelkező tipusnál)
		DP (csak a DP bemenettel rendelkező tipusnál) (opcionális)
		Mini-DP (csak a Mini-DP bemenettel rendelkező tipusnál) (opcionális)
Hangszörök		2 W x 2 (Csak az audiobemenettel rendelkező tipusok esetén) (Opcionális)
USB-csatlakozó		USB 3.0 x 4 (Opcionális)
Maximális képernyömérét		Víszttesen: 708,5 mm
		Fuggölegesen: 398,5 mm
Áramforrás		100-240 V, 50/60 Hz
Környezetre vonatkozó kõvetelmények:		Mükódisi hämér séklet: 5-35 °CTarolas hämér séklet: -20-60 °CMükódisi párartalom: 10-85%
Mérétek		727,5 (szé) x 465,8 - 615,8 (ma) x 280,8 (mé) mm
Tömeg (netto)		11,14 kg (netto)
Mechanikai jellemzők		Dölés: -5° es +25° kõzott (Csak a készülék legmagasabb pontján mérhétő 25 fokos dólészöge)Elfordulás: -45° es +45° kõzottMagasságbéallás: 0-150 mmElfordtható: -90° es +90° kõzottLevehető talp: Igen (Csavaros rögzítésű levehető talp)
Külső kezelöszervek	Kapcsoló/gombok	Bekapsológomb1. gyorsgomb2. gyorsgomb
	Funkciók	KontrasztFényerőFóusz (csak az anlog bemenetú tipuson)Örajel (csak az anlog bemenetú tipuson)Víszintes pozióci (csak az anlog bemenetú tipuson)Függöleges pozióci (csak az anlog bemenetú tipuson)Szuper élesség6 tengelyes telitetség6 tengelyes sináryalatGammaSizinhörmsékletsRGB/Adobe RGB/Rec.709PIP/PBPAcer eColor ManagementKék fény	DP-formátumUSB-töltés kíkapcsolt öllapotbanNyelvOSD idökorlátuaAutomaticikus konfigurácio (csak az anlog bemenetú tipuson)Széles mód (teljes/arány)ACM bekiBemeneti jel kivalasztlasaAutomaticus forrasGyorsindütás módEgyesegesséGyorsgomb hozzárendeléSeBaïllitas mentése
A műszaki adatok értesités nělkül vätozhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén található kézikönyveket és egyéb dokumentumokat.

*Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
