BM320 - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor 32 palcov
Značka	Acer
Model	BM320
Veľkosť obrazovky	32 palcov (81 cm)
Maximálne rozlíšenie	3840 x 2160 @ 60 Hz (HDMI/DP)
Typ panelu	IPS
Odozva	5 ms (sivá na sivú)
Jas	300 cd/m² (typické)
Kontrast	100 000 000:1 max (ACM)
Pozorovací uhol	178° horizontálne a vertikálne (CR=10)
Vstavané reproduktory	2 x 2 W
Konektivita	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Napájanie	100-240 V, 50/60 Hz
Spotreba elektrickej energie (zapnuté)	115 W (typické)
Spotreba elektrickej energie (pohotovostný režim)	0,5 W
Hmotnosť (netto)	11,14 kg
Rozmery (Š x V x H)	727,5 x 465,8–615,8 x 280,8 mm
Nastavenia	Náklon -5° až +25°, rotácia -45° až +45°, výška 0-150 mm, pivot -90° až +90°
Údržba	Čistiť jemnou handričkou a prípravkom bez rozpúšťadiel, vyhýbať sa čpavku a alkoholu.
Bezpečnosť	Neotvárať kryt, v prípade problému odpojiť, vystavenie vlhkosti je zakázané.

Často kladené otázky - BM320 ACER

Ako vyčistiť obrazovku monitora Acer BM320?

Vypnite a odpojte monitor. Použite jemnú handričku mierne navlhčenú čistiacim roztokom bez rozpúšťadiel. Nikdy nestriekajte kvapalinu priamo na obrazovku a vyhýbajte sa výrobkom s obsahom čpavku alebo alkoholu.

Aké maximálne rozlíšenie podporuje monitor BM320?

Maximálne rozlíšenie je 3840 x 2160 pixelov pri 60 Hz cez vstupy HDMI alebo DisplayPort. Cez DVI je rozlíšenie obmedzené na 3840 x 2160 pri 30 Hz.

Aké typy káblov sú kompatibilné s monitorom BM320?

Monitor podporuje káble HDMI, DVI (dvojité prepojenie), DisplayPort a Mini DisplayPort. Obsahuje tiež štyri porty USB 3.0 pre periférie.

Ako nastaviť výšku a náklon monitora?

Monitor ponúka nastavenie výšky od 0 do 150 mm, náklon od -5° do +25°, rotáciu od -45° do +45° a pivot od -90° do +90°. Na nastavenie týchto polôh použite stojan.

Má monitor BM320 vstavané reproduktory?

Áno, je vybavený stereo reproduktormi s výkonom 2 x 2 W. Táto funkcia je dostupná na modeloch so zvukovým vstupom.

Ako aktivovať režim úspory energie?

Monitor automaticky prechádza do pohotovostného režimu, keď nie je detekovaný žiadny signál. Parametre môžete upraviť aj prostredníctvom ponuky OSD. V pohotovostnom režime je spotreba nižšia ako 0,5 W.

Má monitor USB port na nabíjanie zariadení?

Áno, BM320 ponúka štyri porty USB 3.0. Funkcia nabíjania USB sa dá zapnúť alebo vypnúť pomocou prepínača Power-off USB charge, aj keď je monitor vypnutý.

Ako kalibrovať farby obrazovky?

Prejdite do ponuky OSD pomocou navigačného tlačidla. Môžete nastaviť teplotu farieb, gama, saturáciu a odtieň na 6 osiach. K dispozícii sú predvoľby sRGB, Adobe RGB a Rec.709.

Čo robiť, ak obrazovka nezobrazuje žiadny obraz?

Skontrolujte, či sú napájací kábel a video kábel správne pripojené. Uistite sa, že je správne zvolený vstupný zdroj (HDMI, DVI atď.). Ak problém pretrváva, kontaktujte autorizovaného technika.

Je monitor kompatibilný s montážou VESA?

Áno, stojan je odnímateľný. Monitor je kompatibilný s držiakmi VESA. Stojan odstránite odskrutkovaním upevňovacej skrutky a nainštalujete rameno.

NÁVOD NA OBSLUHU BM320 ACER

Upevnenie monitora k základni

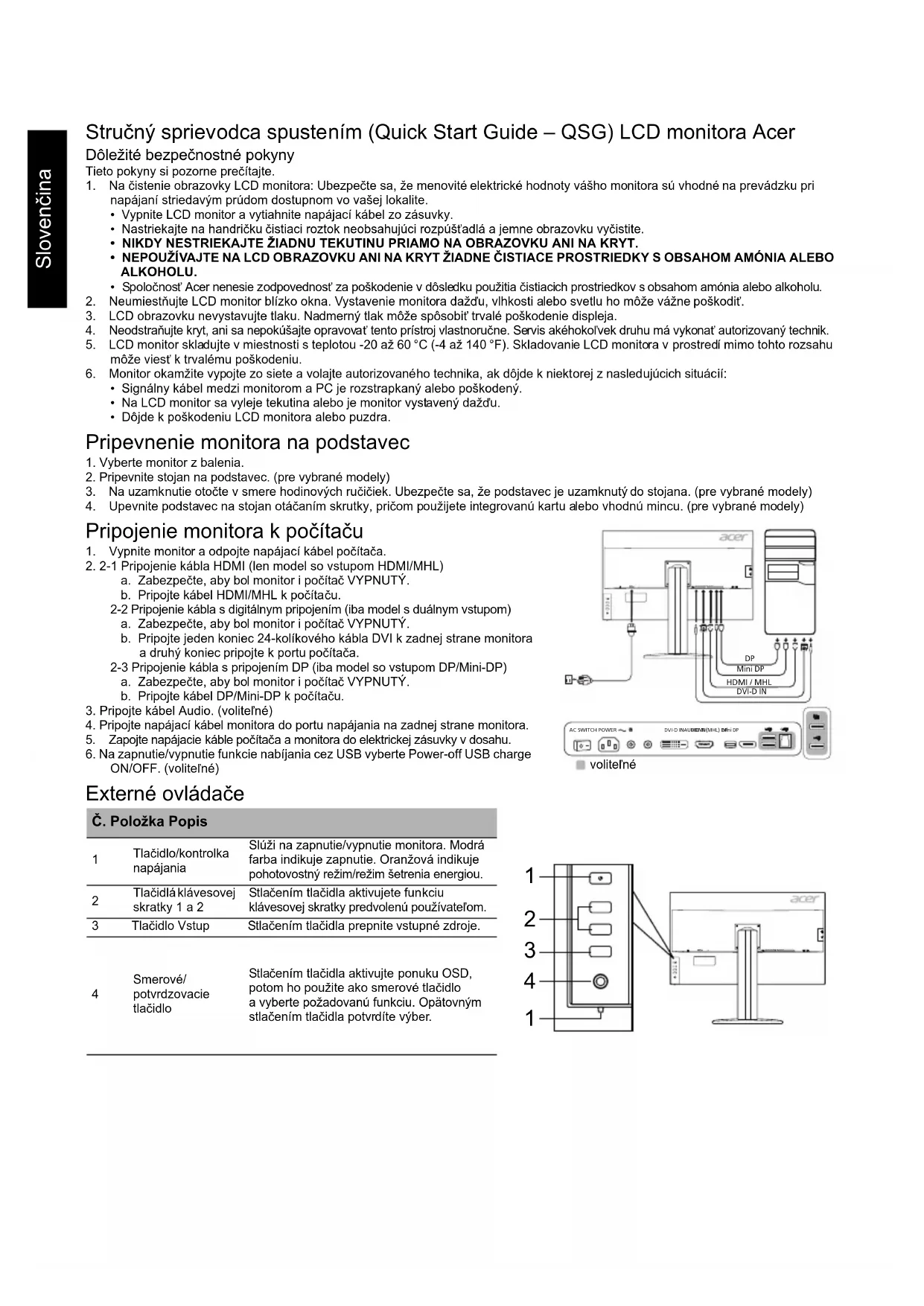

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. - NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaku alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 až 60°C (-4 až 140°F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu.
8. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

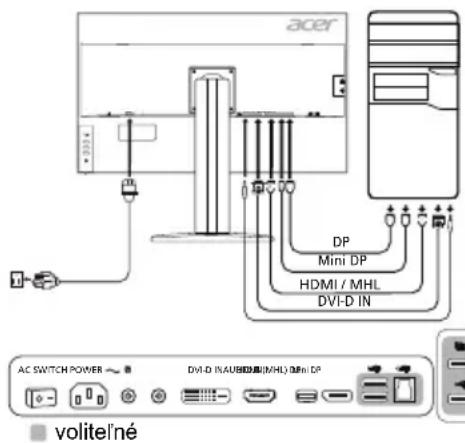

Pripojenie monitora k počítaču

2-2 Pripojenie kábla s digitálnym pripojením (iba model s duálnym výstupom)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte jeden koniec 24-kolíkového kábla DVI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

2-3 Pripojenie kábla s pripojením DP (iba model so vstupom DP/Mini-DP)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel DP/Mini-DP k počítaču.

1. Pripojte kábel Audio. (voliteľné)
2. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
3. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.
4. Na zapnutie/vypnutie funkcie nabíjania cez USB vyberte Power-off USB charge ON/OFF. (voliteľné)

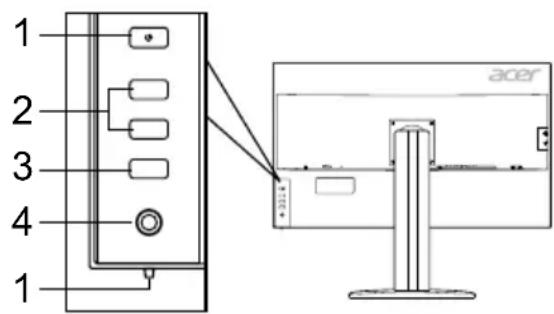

Externé ovládače

C. Položka Popis

1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlacidla aktivujete funkciu klávesovej skratky predvolenú používatelom.
3	Tlačidlo Vstup	Stlačením tlacidla prepnite vstupné zdroje.
4	Smeróv/ potvrdžovacie tlacidlo	Stlačením tlacidla aktivujte ponuku OSD, potom ho použite ako smerové tlacidlo a vyberte požadovanú funkciu. Opātovnám stlačením tlacidla potvrdǐte výber.

Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v primeranej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. - Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. - Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernice RoHS 2011/65/EÚ a smernice 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TRT LCD
	Velkost'	32"W (81 cm)
	Rozstup bodov 0,1845 mm	(H) x 0,1845 mm (V)
	Jas	300 cd/m2(charakteristicky)
	Kontrast 10000000:1 Max	(ACM)
	Pozorovaci uhol 178° (H)	78° (V) (CR = 10)
	Doba odozvy 5 ms (G ku G)
	Typ panela IPS
	Video R, G, B
	Horizontaláne frekvencia DVI: 31 - 89 kHz, HDMI/DP/MiniDP: 31 - 135 kHz
	Vertikána frekvencia DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Farby displeja 1,07 miliardy fairoeb
Max. obnovovacia frekvencia bodov DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maximálne Rozlügenie DVI: 3840 x 2160 pri 30 Hz, HDVI/DP/MiniDP: 3840 x 2160 pri 60 Hz
Technología Plug & Play VESA DDCCI/DDC2B
Trieda energetickej Účinnosti
*Ročná spotreba energia		70 (kWh) (pre model so vystupom HDMI)
Spatreba energia	Režim zapnutia	115 W (charakteristicxy)
	Režim spänku 0,5 W (charakteristicxy)
	Režim vypnutia	0,5 W (charakteristicxy)
Vstrupý konektor		HDMI 19-kollkový (iba model so vystupom HDMI) MHL (iba model so vystupom MHL) DVI (kábel Dual Link) 24-kollkový (iba model s duálnym vystupom) DP (iba model so vystupom DP) Mini-DP (iba model so vystupom Mini-DP)
Vstrupý signál videa		Signál HDMI (iba model so vystupom HDMI) (volitefné) MHL (iba model so vystupom MHL) (Volitefné) Digitalyn signál (iba model s duálnym vystupom) DP (iba model so vystupom DP) (Volitefné) Mini-DP (iba model so vystupom Mini-DP) (volitefné)
Reproduktory		2 W x 2 (iba model so vystupom Audio) (volitefné)
USB		USB 3.0 x 4 (volitefné)
Maximálna veilkost' obrazovky		Horizontáne: 708,5 mm Vertikáne: 398,5 mm
Zdroj napájania		100 - 240 V, 50/60 Hz
Podmienky prostrendia		Prevádková teplota: 5 až 35 °CTeplota skladovania: -20 až 60 °CTeplákanová vlhkest: 10 % až 85 %
Rozmery		727,5 (§) x 465,8 - 615,8 (v) x 280,8 (h) mm
Hmotnost' (netto)		11,14 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +25° (iba v majyšom bode možno ponúknut' 25 stipnév zaklpenia pre uhol elevácie)Otáčanie: -45° až +45°Nastavenie výšky: 0 mm až 150 mmVyklaplanie: -90° až +90°Odpojiteñy stojan: Año (odpojiteñy stojan uvolñovany pomocou skrutky)
Vonkajšie ovládače	Prepinač/Tlačidiá	Tlačidlo zapnutia Tlačidlo klávesovej skralky 1 Tlačidlo klávesovej skralky 2	Vstup Ponuka/Smerové/Polvrdovace
	Funkcie	Krontrast Jas Ohnisko (iba pre model s analógovým vystupom) Hodinay (iba pre model s analógovým vystupom) Horizontána poloha (iba pre model s analógovým vystupom) Vertikána poloha (iba pre model s analógovým vystupom) Zyväsenä ostrost 6-osová slyost' 6-osový odtrieñ Gama Teplata fairobe sRGB/Adobe RGB/Rec.709 PIP/PBP Acer eColor Management Modré svetlo	Formát DP Nabljanie USB pri vypnutí Jazyk Casový limit OSD Automatická konfigurácia (iba pre model s analógovým vystupom) Srokouhý režím (Full/Aspect) Zapnú't'vypnú't' ACM Výber vystupného signálu Automatický zdroj Režím rychleho spustenia Jednotnost' Transparentnost' Priradenie kláv. skratiek Uloží' nastavenie
Vělatky špecifikácie mozu podliehat' zmenám bez predchódzajüceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručku a iné dokumenty pre svoj produkt značky Acer. *Ročná spotreba energie sa hypoteticky počíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
