BM320 - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-skärm 32 tum
Varumärke	Acer
Modell	BM320
Skärmstorlek	32 tum (81 cm)
Maximal upplösning	3840 x 2160 @ 60 Hz (HDMI/DP)
Paneltyp	IPS
Svarstid	5 ms (grå till grå)
Ljusstyrka	300 cd/m² (typiskt)
Kontrast	100 000 000:1 max (ACM)
Betraktningsvinkel	178° horisontellt och vertikalt (CR=10)
Inbyggda högtalare	2 x 2 W
Anslutningar	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Strömförsörjning	100-240 V, 50/60 Hz
Strömförbrukning (drift)	115 W (typiskt)
Strömförbrukning (standby)	0,5 W
Nettovikt	11,14 kg
Mått (B x H x D)	727,5 x 465,8–615,8 x 280,8 mm
Justeringar	Lutning -5° till +25°, rotation -45° till +45°, höjd 0-150 mm, pivot -90° till +90°
Underhåll	Rengör med en mjuk trasa och ett lösningsmedelsfritt rengöringsmedel, undvik ammoniak och alkohol.
Säkerhet	Öppna inte höljet, koppla ur vid problem, exponering för fukt är förbjuden.

Vanliga frågor - BM320 ACER

Hur rengör jag skärmen på Acer BM320 ?

Stäng av och koppla ur monitorn. Använd en mjuk trasa lätt fuktad med en lösningsmedelsfri rengöringslösning. Spraya aldrig vätska direkt på skärmen och undvik produkter som innehåller ammoniak eller alkohol.

Vilken är den maximala upplösningen som BM320 stöder ?

Den maximala upplösningen är 3840 x 2160 pixlar vid 60 Hz via HDMI- eller DisplayPort-ingångarna. Via DVI är upplösningen begränsad till 3840 x 2160 vid 30 Hz.

Vilka typer av kablar är kompatibla med monitorn BM320 ?

Monitorn stöder kablar av typen HDMI, DVI (dubbellänk), DisplayPort och Mini DisplayPort. Den har också fyra USB 3.0-portar för kringutrustning.

Hur justerar jag höjd och lutning på monitorn ?

Monitorn erbjuder höjdjustering från 0 till 150 mm, lutning från -5° till +25°, rotation från -45° till +45° och pivot från -90° till +90°. Använd stativet för att justera dessa positioner.

Har monitorn BM320 inbyggda högtalare ?

Ja, den är utrustad med stereohögtalare på 2 x 2 W. Denna funktion finns på modeller med ljudingång.

Hur aktiverar jag energisparläget ?

Monitorn går automatiskt i standby-läge när ingen signal detekteras. Du kan också justera inställningarna via OSD-menyn. I standby är förbrukningen lägre än 0,5 W.

Har monitorn en USB-port för att ladda enheter ?

Ja, BM320 har fyra USB 3.0-portar. USB-laddningsfunktionen kan aktiveras eller inaktiveras via strömknappen för USB-laddning, även när monitorn är avstängd.

Hur kalibrerar jag skärmens färger ?

Gå till OSD-menyn med navigeringsknappen. Du kan justera färgtemperatur, gamma, mättnad och nyans på 6 axlar. Förinställningar för sRGB, Adobe RGB och Rec.709 finns tillgängliga.

Vad gör jag om skärmen inte visar någon bild ?

Kontrollera att strömkabeln och videokabeln är korrekt anslutna. Se till att ingångskällan är rätt (HDMI, DVI, etc.). Om problemet kvarstår, kontakta en auktoriserad tekniker.

Är monitorn kompatibel med VESA-fäste ?

Ja, stativet är avtagbart. Monitorn är kompatibel med VESA-fästen. Ta bort stativet genom att skruva loss fästskruven för att installera en artikulerande arm.

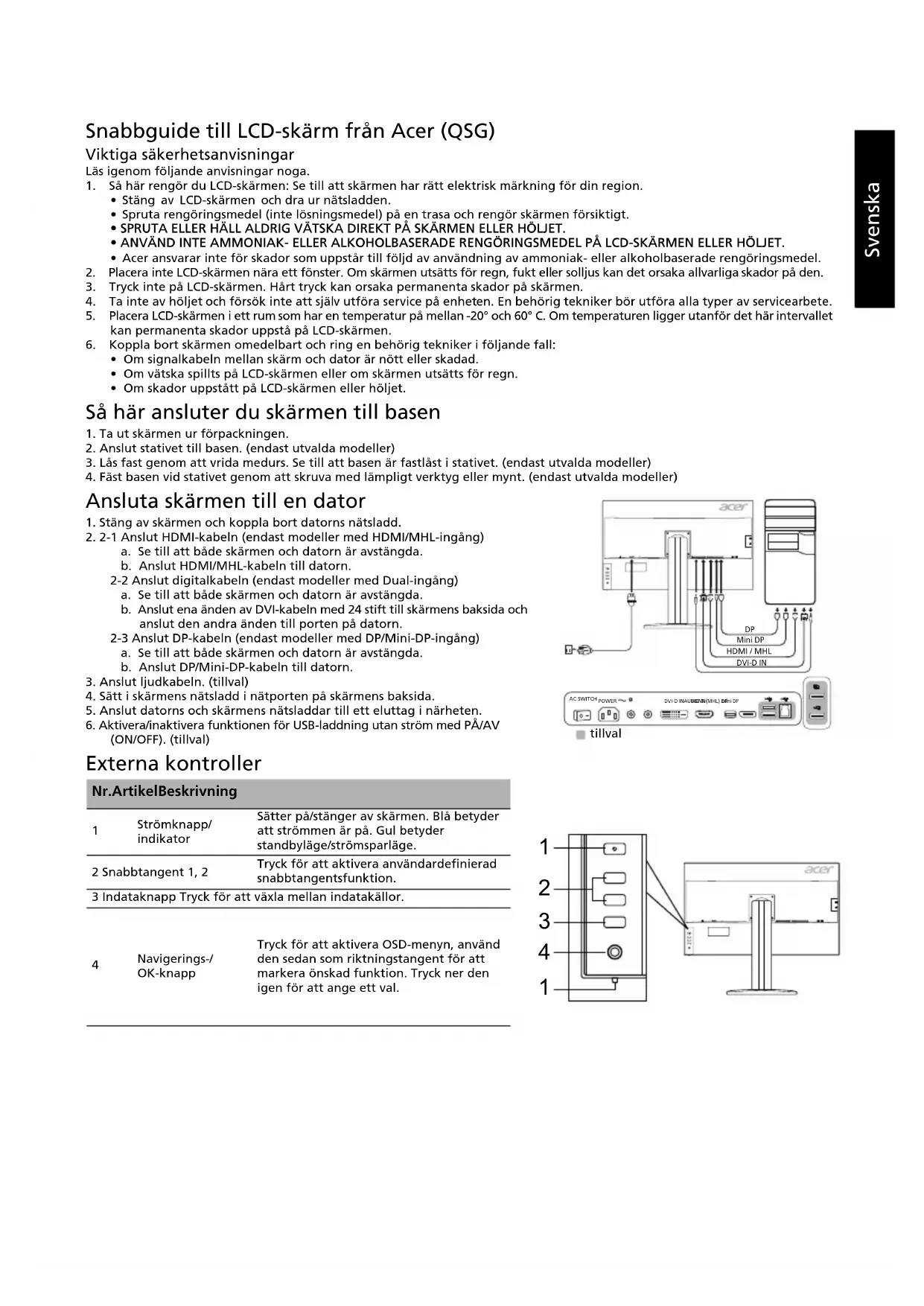

BRUKSANVISNING BM320 ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden.
3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÅLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
5. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
11. Om signalkabeln mellan skärm och dator är skadad eller sliten.
12. Om vätska spillts på LCD-skärmen eller om skärmen utsatts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

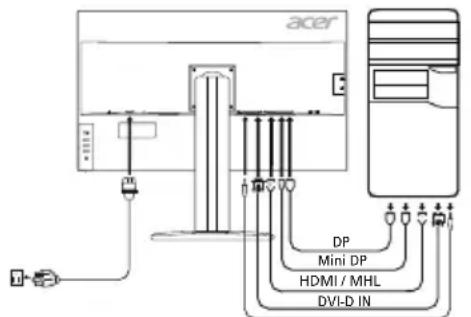

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut HDMI-kabeln (endast modeller med HDMI/MHL-ingång)

a. Se till att både skärmen och datorn är avstängda.

b. Anslut HDMI/MHL-kabeln till datorn.

a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av DVI-kabeln med 24 stift till skärmens baksida och anslut den andra änden till porten på datorn.

2-3 Anslut DP-kabeln (endast modeller med DP/Mini-DP-ingång)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP/Mini-DP-kabeln till datorn.

1. Anslut ljudkabeln. (tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
4. Aktivera/inaktivera funktionen för USB-laddning utan ström med PÅ/AV (ON/OFF). (tillval)

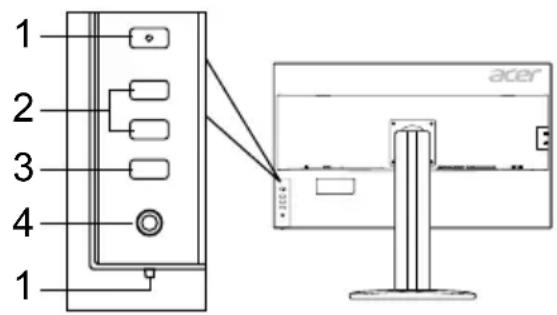

Externa kontroller

Nr.	Article	Beskrivning
1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/stromsparläge.
2	Snabbtangent 1, 2	Tryck for att aktivera användardefinierad snabbtangentsfunktion.
3	Indataknapp Tryck for att växla mellan indatakällor.
4	Navigerings-/OK-knapp	Tryck for att aktivera OSD-menyn, använd den sedan som riktningstangent for att markera önskad Funktion. Tryck ner den对其进行

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (in-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och TV-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallsanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 32"W (81 cm)
	Pixelavständ 0,1845 mm (H) x 0,1845 mm (V)
	Ljustyralka	300 cd/m2(typisk)
	Kontrast 100 000 000:1Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responsid 5 ms (G till G)
	Paneltyp In-Plane Switching
	Video R, G, B
	H-frekvens DVI: 31-89 kHz, HDMI/DP/MiniDP: 31-135 kHz
	V-frekvens DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Skärmfärger 1,07B färger
Pixelfrekvens DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Högsta upplösning DVI: 3840 x 2160 vid 30 Hz, HDMI/DP		(MiniDP: 3840 x 2160 vid 60 Hz)
Plug & Play VESA DDCCI/DDC2B
Energieeffektivitetklass B
*Arlig energiförbrukning		70 (kWh) (für modeller med HDMI-ingäng)
Energiförbrukning	På-läge	115 W (typiskt)
	Vilolåge	0,5 W (typiskt)
	Av-läge	0,5 W (typiskt)
Ingångskontakt		HDMI 19-stifts (endast modeller med HDMI-ingäng)MHL (endast modeller med MHL-ingäng)DVI (Dual Link) 24-stifts (endast modeller med Dual-ingäng)DP (endast modeller med DP-ingäng)Mini-DP (endast modeller med Mini-DP-ingäng)
Videosignalingäng		HDMI-signal (endast modeller med HDMI-ingäng) (tilval)MHL (endast modeller med MHL-ingäng) (tilval)Digital signal (endast modeller med Dual-ingäng)DP (endast modeller med DP-ingäng) (tilval)Mini-DP (endast modeller med Mini-DP-ingäng) (tilval)
Högtalare		2 W x 2 (endast modeller med ljudingäng) (tilval)
USB		USB 3.0 x 4 (tilval)
Största skärmlstorlek		Horisontellt: 708,5 mmVertikalt: 398,5 mm
Strömkölla		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 5° till 35°Ctemperatur vid forvaring: -20° till 60° CFuktighet vid drift: 10% till 85%
Mätt		727,5 (B) x 465,8 ~ 615,8 (H) x 280,8 (D) mm
Vikt (netto)		11,14 kg (netto)
Mekaniska specificationer		Lutning: -5° till +25° (endast vid elevationsvinkelns högsta punkt kan en bakåtlutning på25 grader uppnäs)Vridning: -45° till +45°Hödljustering: 0 mm till 150 mmPivotering: -90° till +90°Avtagbart fotstativ: Ja (avtagbart fotstativ med skruvkoppling)
Externala kontroller	Reglage/knapp	StrömknappSnabb tangent 1Snabb tangent 2Indaten Meny/Navigerings/OK
	Funktioner	KrontratLjusstyrkaFokus (endast modeller med analog ingäng)Klocka (endast modeller med analog ingäng)H-position (endast modeller med analog ingäng)V-position (endast modeller med analog ingäng)Superskärpa6-axlad fãrgmättnad6-axlad fãrgtonGammaFängtemperatursRGB/Adobe RGB/Rec.709PI/PBPAcer eColor ManagementBlätt ljus
Alla specificationer kanalandatan foregånde meddelande.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt. *Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.
