Ürün Tipi	32 inç LCD Monitör
Marka	Acer
Model	BM320
Ekran Boyutu	32 inç (81 cm)
Maksimum Çözünürlük	3840 x 2160 @ 60 Hz (HDMI/DP)
Panel Tipi	IPS
Tepki Süresi	5 ms (griden griye)
Parlaklık	300 cd/m² (tipik)
Kontrast Oranı	100.000.000:1 maks (ACM)
Görüş Açısı	178° yatay ve dikey (CR=10)
Dahili Hoparlörler	2 x 2 W
Bağlantı	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Güç Kaynağı	100-240 V, 50/60 Hz
Güç Tüketimi (Açık)	115 W (tipik)
Güç Tüketimi (Bekleme)	0,5 W
Net Ağırlık	11,14 kg
Boyutlar (G x Y x D)	727,5 x 465,8–615,8 x 280,8 mm
Ayar	Eğim -5° ile +25°, döndürme -45° ile +45°, yükseklik 0-150 mm, pivot -90° ile +90°
Bakım	Yumuşak bir bez ve çözücü içermeyen bir temizleyici ile temizleyin, amonyak ve alkolden kaçının.
Güvenlik	Kasa açılmamalı, sorun durumunda fiş çekilmeli, nemden uzak tutulmalıdır.

Sık sorulan sorular - BM320 ACER

Acer BM320 monitörün ekranı nasıl temizlenir?

Monitörü kapatın ve fişini çekin. Çözücü içermeyen bir temizleme solüsyonu ile hafifçe nemlendirilmiş yumuşak bir bez kullanın. Sıvıyı asla doğrudan ekrana püskürtmeyin ve amonyak veya alkol bazlı ürünlerden kaçının.

BM320 tarafından desteklenen maksimum çözünürlük nedir?

Maksimum çözünürlük HDMI veya DisplayPort girişleri üzerinden 3840 x 2160 piksel 60 Hz'dir. DVI üzerinden çözünürlük 3840 x 2160 30 Hz ile sınırlıdır.

BM320 monitörle hangi kablolar uyumludur?

Monitör HDMI, DVI (çift bağlantı), DisplayPort ve Mini DisplayPort kablolarını destekler. Ayrıca çevre birimleri için dört adet USB 3.0 bağlantı noktasına sahiptir.

Monitörün yüksekliği ve eğimi nasıl ayarlanır?

Monitör 0 ila 150 mm yükseklik ayarı, -5° ila +25° eğim, -45° ila +45° döndürme ve -90° ila +90° pivot sunar. Bu pozisyonları ayarlamak için standı kullanın.

BM320 monitörde dahili hoparlör var mı?

Evet, 2 x 2 W stereo hoparlörlerle donatılmıştır. Bu özellik ses girişi olan modellerde mevcuttur.

Enerji tasarrufu modu nasıl etkinleştirilir?

Monitör, sinyal algılanmadığında otomatik olarak bekleme moduna geçer. OSD menüsü üzerinden ayarları da yapabilirsiniz. Bekleme modunda güç tüketimi 0,5 W'ın altındadır.

Monitörde cihazları şarj etmek için USB bağlantı noktası var mı?

Evet, BM320 dört adet USB 3.0 bağlantı noktası sunar. USB şarj özelliği, monitör kapalıyken bile Power-off USB şarj anahtarı ile etkinleştirilebilir veya devre dışı bırakılabilir.

Ekran renkleri nasıl kalibre edilir?

Navigasyon düğmesini kullanarak OSD menüsüne erişin. Renk sıcaklığını, gammayı, doygunluğu ve 6 eksende renk tonunu ayarlayabilirsiniz. sRGB, Adobe RGB ve Rec.709 ön ayarları mevcuttur.

Ekran hiç görüntü göstermiyorsa ne yapmalıyım?

Güç kablosu ve video kablosunun doğru takıldığından emin olun. Giriş kaynağının doğru olduğundan (HDMI, DVI vb.) emin olun. Sorun devam ederse yetkili bir teknisyenle iletişime geçin.

Monitör VESA montajıyla uyumlu mu?

Evet, stand çıkarılabilir. Monitör VESA braketleriyle uyumludur. Kolu monte etmek için standı sabitleyen vidayı sökerek çıkarın.

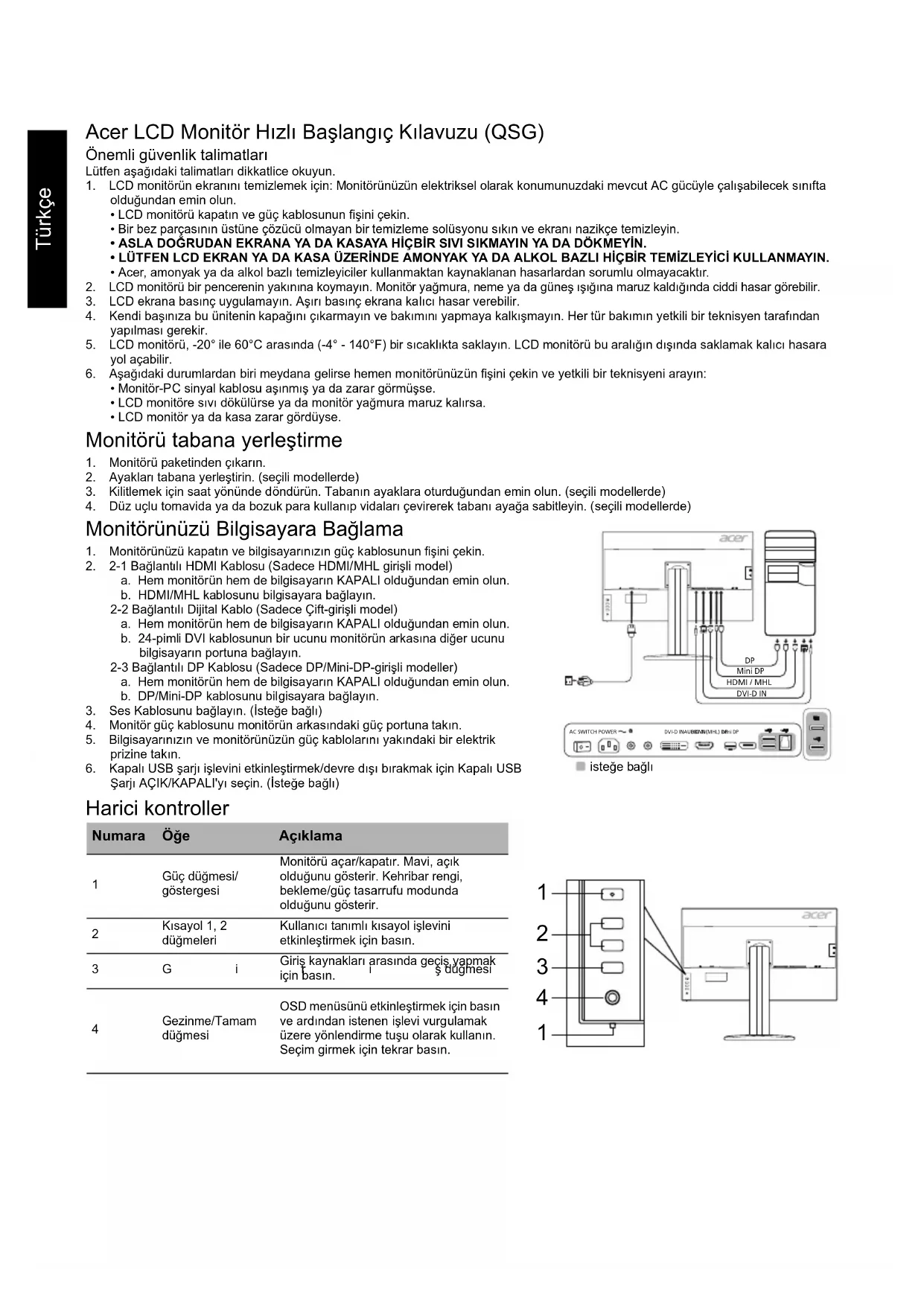

KULLANIM KILAVUZU BM320 ACER

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitör ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC güçle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üzerine aşındırıcı olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
4. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.
8. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:
10. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
11. LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
12. LCD monitör ya da kasa zarar görmüşse.

Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.
2. Ayakları tabana yerleştirin. (seçili modellerde)
3. Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
4. Düz uçlu tornavida ya da bozuk para kullanarak vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

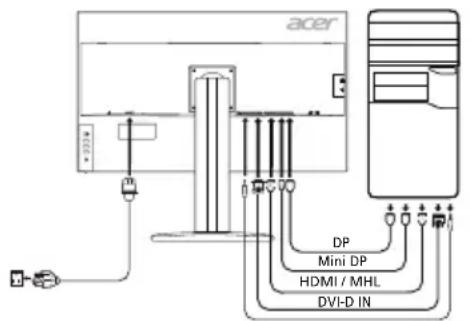

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
2. 2-1 Bağlantılı HDMI Kablosu (Sadece HDMI/MHL girişi model)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI/MHL kablosunu bilgisayara bağlayın.

2-2 Bağlantılı Dijital Kablo (Sadece Çift girişli model)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. 24 pimli DVI kablosunun bir ucunu monitörün arkasına, diğer ucunu bilgisayarın portuna bağlayın.

2-3 Bağlantılı DP Kablosu (Sadece DP/Mini-DP girişli modeller)

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. DP/Mini-DP kablosunu bilgisayara bağlayın.

1. Ses kablosunu bağlayın. (isteğe bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
4. Kapalı USB şarj işlevini etkinleştirmek/devre dışı bırakmak için Kapalı USB Şarj AÇIK/KAPALI'yı seçin. (İsteğe bağlı)

İsteğe bağlı

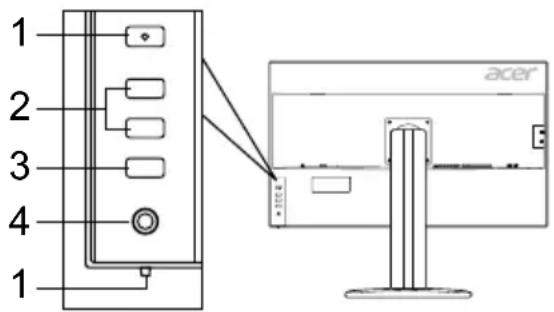

Harici kontroller

Numara	Öğe	Açıklama
1	Güçduğmesi/göstergesi	Monitoru acar/kapatır. Mavi, acıkoldugu nü gõsterir. Kehribar rengi,bekleme/güçtasarrufu modundaoldugu nü gõsterir.
2	Küsayol 1, 2duğmeleri	Kullanı tanımı küsayol,islevinietkinleşirmek icin basın.
3	G	Giriç kaynak;lariarasindaGPCis yapmakicin basın.§duğmesi
4	Gezinme/Tamamduğmesi	OSD menüsunu etkinleşirmek icin basvene ardindan istenen,islevi vurgulamaküzere yönendirme tuşu olarak kullanı.Seçim girmek icin tekrar basın.

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar, ev kurulumunda meydana gelebilecek zararlı bir girişime karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta yayabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir girişimde bulunabilir.

Bununla birlikte, bu girişimin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımında, aygıtı kapatıp açarak tespit edilebilen zararlı bir girişime neden olursa, kullanıcı aşağıdaki önlemlerden birini ya da birden fazlasını alarak bu girişimi düzeltmeyi deneyebilir:

• Alıcı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk Beyanı

Bu belge ile Acer Inc., bu LCD monitörün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile Yönetmeliği 2009/125/AT'nin enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Uyarı: Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilgisayar aygıtlarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Kurallarının 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalı ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı cihaz, Kanada ICES-003 standardına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanılarak Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarıyla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeye, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürucu Sistemı TFT Renkli LCD
	Boyut 32"W (81 cm)
	Piksel Araişi	0,1845 mm (Y) x 0,1845 mm (D)
	Parlaklik	300 cd/m2 (Tipik)
	Kontrast 100.000.000	1 Maks (ACM)
	Görülebilir Aço178° (Y)	178° (D) (CR=10)
	Tepki Sūresi 5 ms (G - G)
	Panel Türü In-Plane Switching
	Video R, G, B
	Yatay Frekans DVI: 31 - 89 kHz, HDMI/DP/MiniDP: 31 - 135 kHz
	Dikey Frekans DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Ekran Renkleri 1,07 B Renk
Dot Clock DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksimum Çozunurlük DVI: 3840 x 2160 @ 30 Hz, HDMI/DP	P/MiniDP: 3840 x 2160 @ 60 Hz
Tek ve Kullan VESA DDCCI/DDC2B
Enerji Verimiliği Sinifi		B
*Yilik Enerji Tuketimi		70 (kWh) (HDMI girişi Modeli İçın)
Güç Tuketimi	Açık Mod	115 W (Tipik)
	Uyku Modu	0,5 W (Tipik)
	Kapali Mod	0,5 W (Tipik)
Girgis Bağlayüzisi		HDMI 19 pim (Sadece HDMI Girisi Model)
		MHL (Sadece MHL Girisi Model)
		DVI (Çift Baglanti) 24 pim (Sadece Dual Girisi Model)
		DP (Sadece DP Girisi Model)
		Mini-DP (Sadece Mini-DP Girisi Model)
Girgis Video Sinyali		HDMI sinyali (Sadece HDMI Girisi Model) (Isteştebaugh)
		MHL (Sadece MHL Girisi Model) (Isteştebaugh)
		Dijital sinyal (Sadece Dual Girisi Model)
		DP (Sadece DP Girisi Model) (Isteştebaugh)
		Mini-DP (Sadece Mini-DP Girisi Model) (Isteştebaugh)
Hoparlörler		2 W x 2 (Sadece Ses Girisi Model) (Isteştebaugh)
USB		USB 3.0 x 4 (Isteştebaugh)
Maksimum Ekran Büyüküncü		Yatay: 708,5 mm
		Dikey: 398,5 mm
Güç Kaynaya		100 - 240 V, 50/60 Hz
Çevresel Durumlar		Çalık Şicakkı: 5° - 35°C
		Saklama Sıcikı: -20° - 60°C
		Çalık Şem Nem Araiaki: %10 - %85
Boyutlar		727,5 (G) x 465,8 - 615,8 (Y) x 280,8 (D) mm
Ağırlik (Net)		11,14 kg (net)
Mekanizma Teknik Özellikleri		Eşimi: -5° - +25° (Yükselme,açır,için sadece en yüksel noklada 25 derecelik yaslanma sunul bilir)
		Dönüş: -45° - +45°
		Boy ayarlaması: 0 mm - 150 mm
		Pivot: -90° - +90°
		Ayrlabilir ayak noktası: Evet (Vidanin,QikanImasiyla ayak ayrlabilir)
Harici konntroller	Anahter/Düşmeler	Güç Düşmesi Giris
		Kisayol 1 Menü/Gezinme/Tamam
		Kisayol 2
	Islevler	Kontrast DP Formati Güç Kapali USB Şarı
		Odek (sadece Analog girisi model) Dİ
		Saat (sadece Analog girisi model) OSD Zaman Aşimi Oto. YapiLANDirma (sadece Analog girisi model)
		Yatay Konum (sadece Analog girisi model) Genjis Mod (Tam/Aspect)
		Super Netlik ACM AÇMA/KAPAMA
		6 eks. Doğun. Girls Sinyali Segimi Otomatik Kaynak
		6 eks. Ton Hizli Beşil Modu Homojenlik Şeffa;, Kisayol Atama
		Acer eColor Management Kaylil Ayar
		Mavi ilek
Tüm teknik özelilkere de bilirim yapilmadan degişkılgige gidile bilir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz. *Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
