Tuotetyyppi	32 tuuman LCD-näyttö
Merkki	Acer
Malli	BM320
Näytön koko	32 tuumaa (81 cm)
Maksimiresoluutio	3840 x 2160 @ 60 Hz (HDMI/DP)
Paneelityyppi	IPS
Vasteaika	5 ms (harmaa-harmaa)
Kirkkaus	300 cd/m² (tyypillinen)
Kontrasti	100 000 000:1 max (ACM)
Katselukulma	178° vaaka ja pysty (CR=10)
Sisäiset kaiuttimet	2 x 2 W
Liitännät	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Virtalähde	100-240 V, 50/60 Hz
Virrankulutus (päällä)	115 W (tyypillinen)
Virrankulutus (valmiustila)	0,5 W
Nettopaino	11,14 kg
Mitat (L x K x S)	727,5 x 465,8–615,8 x 280,8 mm
Säädöt	Kallistus -5° – +25°, kierto -45° – +45°, korkeus 0-150 mm, kääntö -90° – +90°
Huolto	Puhdista pehmeällä liinalla ja liuottimettomalla aineella, vältä ammoniakkia ja alkoholia.
Turvallisuus	Älä avaa koteloa, irrota pistoke ongelmatilanteessa, altistuminen kosteudelle kielletty.

Usein kysytyt kysymykset - BM320 ACER

Kuinka puhdistan Acer BM320 -näytön?

Sammuta ja irrota näyttö. Käytä pehmeää liinaa, joka on hieman kostutettu liuottimettomalla puhdistusaineella. Älä koskaan suihkuta nestettä suoraan näytölle ja vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mikä on BM320:n tukema maksimiresoluutio?

Maksimiresoluutio on 3840 x 2160 pikseliä 60 Hz:llä HDMI- tai DisplayPort-tulojen kautta. DVI:n kautta resoluutio rajoittuu 3840 x 2160 30 Hz:llä.

Minkä tyyppiset kaapelit ovat yhteensopivia BM320-näytön kanssa?

Näyttö tukee HDMI-, DVI (kaksoislinkki)-, DisplayPort- ja Mini DisplayPort-kaapeleita. Siinä on myös neljä USB 3.0 -porttia oheislaitteille.

Kuinka säädän näytön korkeutta ja kallistusta?

Näytön korkeussäätö on 0–150 mm, kallistus -5° – +25°, kierto -45° – +45° ja kääntö -90° – +90°. Käytä jalkaa säätääksesi näitä asentoja.

Onko BM320-näytössä sisäänrakennetut kaiuttimet?

Kyllä, siinä on stereokaiuttimet teholtaan 2 x 2 W. Tämä ominaisuus on käytettävissä malleissa, joissa on äänitulo.

Kuinka energiansäästötila aktivoidaan?

Näyttö siirtyy automaattisesti valmiustilaan, kun signaalia ei havaita. Voit myös säätää asetuksia OSD-valikon kautta. Valmiustilassa virrankulutus on alle 0,5 W.

Onko näytössä USB-portti laitteiden lataamista varten?

Kyllä, BM320 tarjoaa neljä USB 3.0 -porttia. USB-lataustoiminto voidaan ottaa käyttöön tai poistaa käytöstä Power-off USB charge -kytkimellä, vaikka näyttö olisi sammutettu.

Kuinka näytön värit kalibroidaan?

Siirry OSD-valikkoon navigointipainikkeen avulla. Voit säätää värilämpötilaa, gammaa, kylläisyyttä ja sävyä 6 akselilla. Esiasetukset sRGB, Adobe RGB ja Rec.709 ovat käytettävissä.

Mitä tehdä, jos näyttö ei näytä kuvaa?

Tarkista, että virtajohto ja videokaapeli on kytketty oikein. Varmista, että tulolähde on oikea (HDMI, DVI jne.). Jos ongelma jatkuu, ota yhteyttä valtuutettuun teknikkoon.

Onko näyttö yhteensopiva VESA-kiinnityksen kanssa?

Kyllä, jalka on irrotettavissa. Näyttö on yhteensopiva VESA-telineiden kanssa. Irrota jalka kiertämällä kiinnitysruuvi auki, jotta voit asentaa nivelvarren.

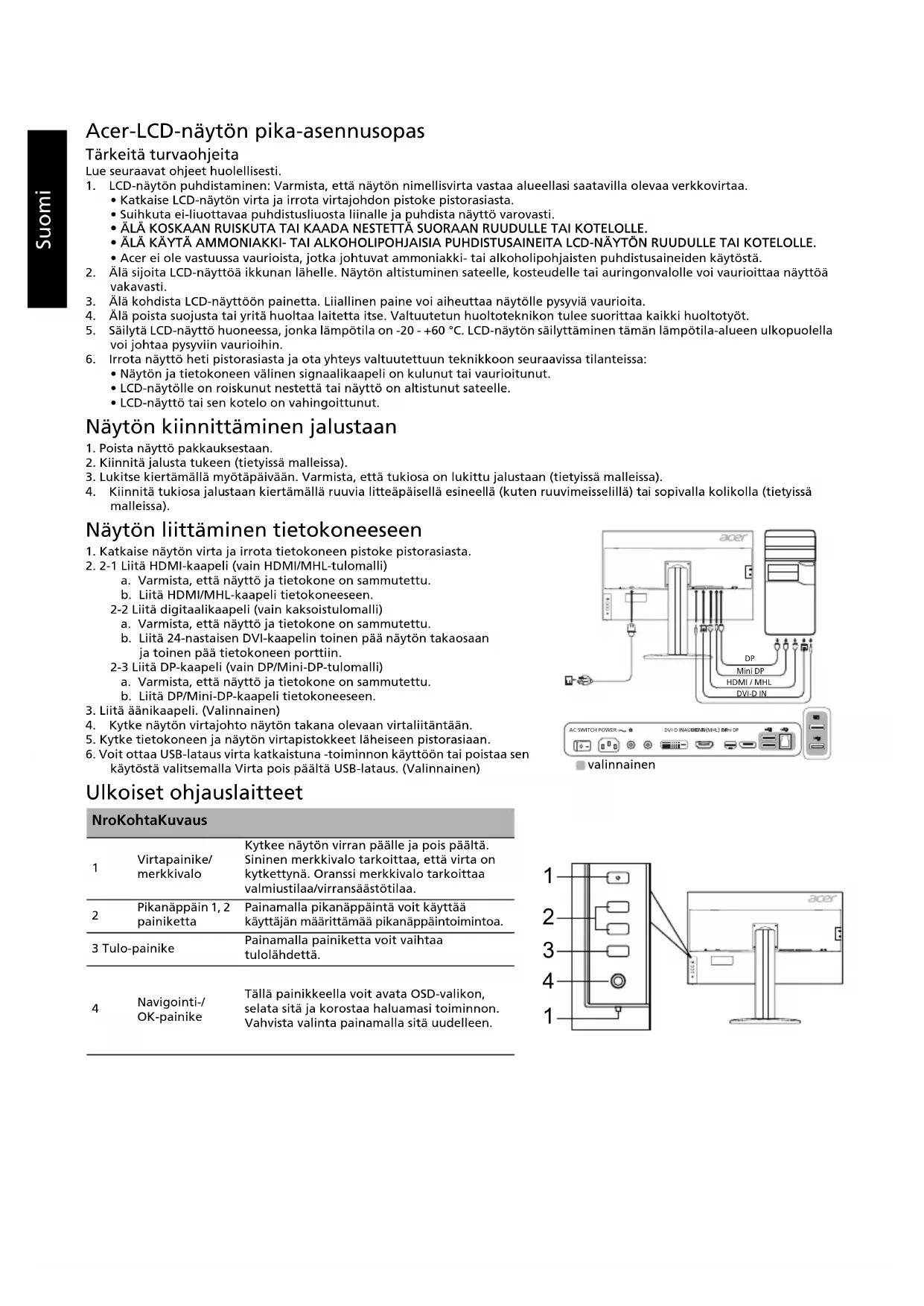

KÄYTTÖOHJE BM320 ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUSKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
13. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

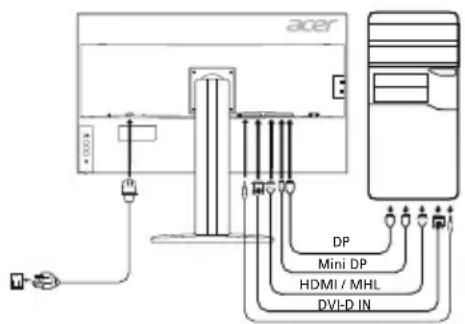

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä HDMI-kaapeli (vain HDMI/MHL-tulomalli)

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI/MHL-kaapeli tietokoneeseen.

2-2 Liitä digitaalikaapeli (vain kaksoistulomalli)

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä 24-nastaisen DVI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-3 Liitä DP-kaapeli (vain DP/Mini-DP-tulomalli)

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP/Mini-DP-kaapeli tietokoneeseen.

1. Liitä äänikaapeli. (Valinnainen)
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
4. Voit ottaa USB-lataus virta katkaistuna -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus. (Valinnainen)

Valinnainen

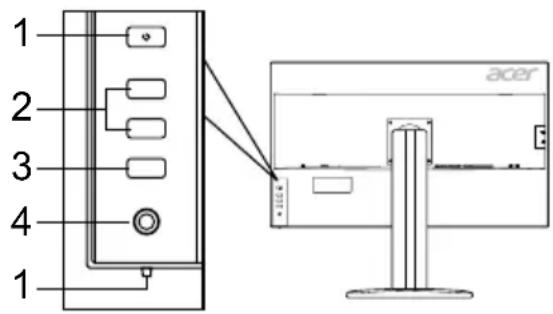

Ulkoiset ohjauslaitteet

Nro Kohta Kuvaus

1	Virtapainike/merkkivalo	Kytkee näytön virran päälle ja pois päältä.Sininen merkkivalo tarkoittaa, etta virta onkytkettnä. Oranssi merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
2	Pikanappän 1, 2painiketta	Painamalla pikanappäintä voit käyttaakäytäjan märittämää pikanappäintoinmintoa.
3	Tulo-painike	Painamalla painiketta voit vaihtaatulohdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon,selata sitä ja korostaa haluamasä toiminnon.Vahvista valinta painamalla sitä uudelleen.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien oleellisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, näyttöpäätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tähän laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys säästävät luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-panelei	Ohjausjärvestelmä TFT Color LCD
	Koko 32"W (81 cm)
	Pikseliväli	0,1845 mm (V) x 0,1845 mm (P)
	Kirkkaus	300 cd/m2 (typpillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10)
	Vasteaika 5 ms (G/G)
	Paneellityppi In-Plane Switching (IPS)
	Video R, G, B
	H-taajus DVI: 31-89 kHz, HDMI/DP/MiniDP: 31-135 kHz
	V-taajus DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Näytövärit 1,07B Colors
Pistekellotaajuus DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Enimmästarkkuus DVI: 3840 x 2160 @ 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusluokka B
*Vuosittainen energiankulutus 70 (kWh) (HDMI-tulomallissa)
Virrankulutus	Päälä 115 W (typpillinen)
	Lepotila 0,5 W (typpillinen)
	Pois	0,5 W (typpillinen)
Tulolitääntä		HDMI 19-nastainen (vain HDMI-tulomalli) MHL (vain MHL-tulomalli) DVI (Dual Link) 24-nastainen (vain kaksoistulomalli) DP (vain DP-tulomalli) Mini-DP (vain Mini-DP-tulomalli)
Videotulosignaal		HDMI-signaal (vain HDMI-tulomalli) (valinnainen) MHL (vain MHL-tulomalli) (valinnainen) Digitalinen signaal (vain kaksoistulomalli) DP (vain DP-tulomalli) (valinnainen) Mini-DP (vain Mini-DP-tulomalli) (valinnainen)
Kaiuttimet		2 W x 2 (vain aänitulomalli) (valinnainen)
USB		USB 3.0 x 4 (valinnainen)
Näytöruudun enimmäskoko		Vaakasuora: 708,5 mm Pystysuora: 398,5 mm
Virtualhde		100-240 V, 50/60 Hz
Ympäristötekljat		Käytömpötila: 5-35 °C Varastointilampötila: -20+60 °C Ilmankosteus: 10-85 %
Mitat		727,5 (L) x 465,8 ~ 615,8 (K) x 280,8 (S) mm
Paino (netto)		11,14 kg (netto)
Mekanism tiedot		Kallistus: -5°-25° (kaltevuuskulman 25 steen kallistus on mahdollinen vain korkeimmassa pisteessä) Kierto: -45°-45° Korkeuden säätö: 0-150 mm Nivelöinti: -90°-90° Irrotettava jalusta: Kyllä (irrotettava jalusta, jossa on vapautusruuvi)
Ulkiset ohjauslaïtteet	Vailto/painikkeet	Virtapainike Pikanappain 1 Pikanappain 2 Valikko/Navigointi/OK
	Toiminnot	Kontrasti Kirkkaus Tarkennus (vain analoginen tulomalli) Tajius (vain analoginen tulomalli) Vaakasijainti (vain analoginen tulomalli) Pystysijainti (vain analoginen tulomalli) Supereravys 6-aksel. satur. 6-aksel. savy Gamma Värin lampaïsys sRGB/Adobe RGB/Rec.709 PIP/PBP Acer eColor Management Sininen valo Tuloseignaalin valinta Autom. lahde Pika-aloitustila Yhdenmukaisuus Läpikuiltauvuus Pikanappäinnämäritys Fallenna asetus
Kaikkia teknisä tietoja voidaan muuttaa ilman ennakoilmoitusta.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

*Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö edellyttää seuraavia ehtoja: (1) tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

Tämä laite on luokan B digitaalilaite, joka täyttää Kanadan ICES-003-vaatimukset.

Virrankulutus: 4,365 W
