BM320 - Monitors ACER - Bezmaksas lietošanas instrukcija

Produkta veids	32 collu LCD monitors
Zīmols	Acer
Modelis	BM320
Ekrāna izmērs	32 collu (81 cm)
Maksimālā izšķirtspēja	3840 x 2160 @ 60 Hz (HDMI/DP)
Paneļa tips	IPS
Atbildes laiks	5 ms (pelēks uz pelēku)
Spilgtums	300 cd/m² (tipisks)
Kontrasts	100 000 000:1 maks (ACM)
Skata leņķis	178° horizontāli un vertikāli (CR=10)
Iebūvētie skaļruņi	2 x 2 W
Savienojumi	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Barošana	100-240 V, 50/60 Hz
Elektroenerģijas patēriņš (darbībā)	115 W (tipisks)
Elektroenerģijas patēriņš (gaitas režīmā)	0,5 W
Neto svars	11,14 kg
Izmēri (G x A x D)	727,5 x 465,8–615,8 x 280,8 mm
Iestatījumi	Slīpums -5° līdz +25°, rotācija -45° līdz +45°, augstums 0-150 mm, pagrieziens -90° līdz +90°
Apkope	Tīrīt ar mīkstu drānu un bezšķīdinātāju tīrīšanas līdzekli, izvairīties no amonjaka un spirta.
Drošība	Neatvērt korpusu, atvienot no tīkla problēmu gadījumā, izvairīties no mitruma.

Bieži uzdotie jautājumi - BM320 ACER

Kā tīrīt Acer BM320 monitora ekrānu?

Izslēdziet un atvienojiet monitoru. Izmantojiet mīkstu drānu, kas viegli samitrināta ar bezšķīdinātāju tīrīšanas šķīdumu. Nekad neizsmidziniet šķidrumu tieši uz ekrāna un izvairieties no produktiem, kas satur amonjaku vai spirtu.

Kāda ir BM320 atbalstītā maksimālā izšķirtspēja?

Maksimālā izšķirtspēja ir 3840 x 2160 pikseļi pie 60 Hz, izmantojot HDMI vai DisplayPort ieejas. Izmantojot DVI, izšķirtspēja ir ierobežota līdz 3840 x 2160 pie 30 Hz.

Kādi kabeļu veidi ir saderīgi ar BM320 monitoru?

Monitors atbalsta HDMI, DVI (dubults savienojums), DisplayPort un Mini DisplayPort kabeļus. Tam ir arī četri USB 3.0 porti perifērijas ierīcēm.

Kā noregulēt monitora augstumu un slīpumu?

Monitors nodrošina augstuma regulēšanu no 0 līdz 150 mm, slīpumu no -5° līdz +25°, rotāciju no -45° līdz +45° un pagriezienu no -90° līdz +90°. Izmantojiet statīvu, lai pielāgotu šīs pozīcijas.

Vai BM320 monitoram ir iebūvēti skaļruņi?

Jā, tas ir aprīkots ar stereo skaļruņiem 2 x 2 W. Šī funkcija ir pieejama modeļiem ar audio ieeju.

Kā aktivizēt enerģijas taupīšanas režīmu?

Monitors automātiski pārslēdzas gaidīšanas režīmā, kad netiek konstatēts signāls. Varat arī pielāgot iestatījumus, izmantojot OSD izvēlni. Gaidīšanas režīmā enerģijas patēriņš ir mazāks par 0,5 W.

Vai monitoram ir USB ports ierīču uzlādēšanai?

Jā, BM320 nodrošina četrus USB 3.0 portus. USB uzlādes funkciju var ieslēgt vai izslēgt, izmantojot Power-off USB charge slēdzi, pat tad, kad monitors ir izslēgts.

Kā kalibrēt ekrāna krāsas?

Piekļūstiet OSD izvēlnei, izmantojot navigācijas pogu. Varat regulēt krāsu temperatūru, gamma, piesātinājumu un nokrāsu uz 6 asīm. Ir pieejami sRGB, Adobe RGB un Rec.709 priekšiestatījumi.

Ko darīt, ja ekrāns nerāda attēlu?

Pārbaudiet, vai barošanas kabelis un video kabelis ir pareizi pievienoti. Pārliecinieties, vai ievades avots ir pareizs (HDMI, DVI utt.). Ja problēma joprojām pastāv, sazinieties ar pilnvarotu tehniķi.

Vai monitors ir saderīgs ar VESA stiprinājumu?

Jā, statīvs ir noņemams. Monitors ir saderīgs ar VESA stiprinājumiem. Noņemiet statīvu, atskrūvējot stiprinājuma skrūvi, lai uzstādītu šarnīra roku.

LIETOŠANAS INSTRUKCIJA BM320 ACER

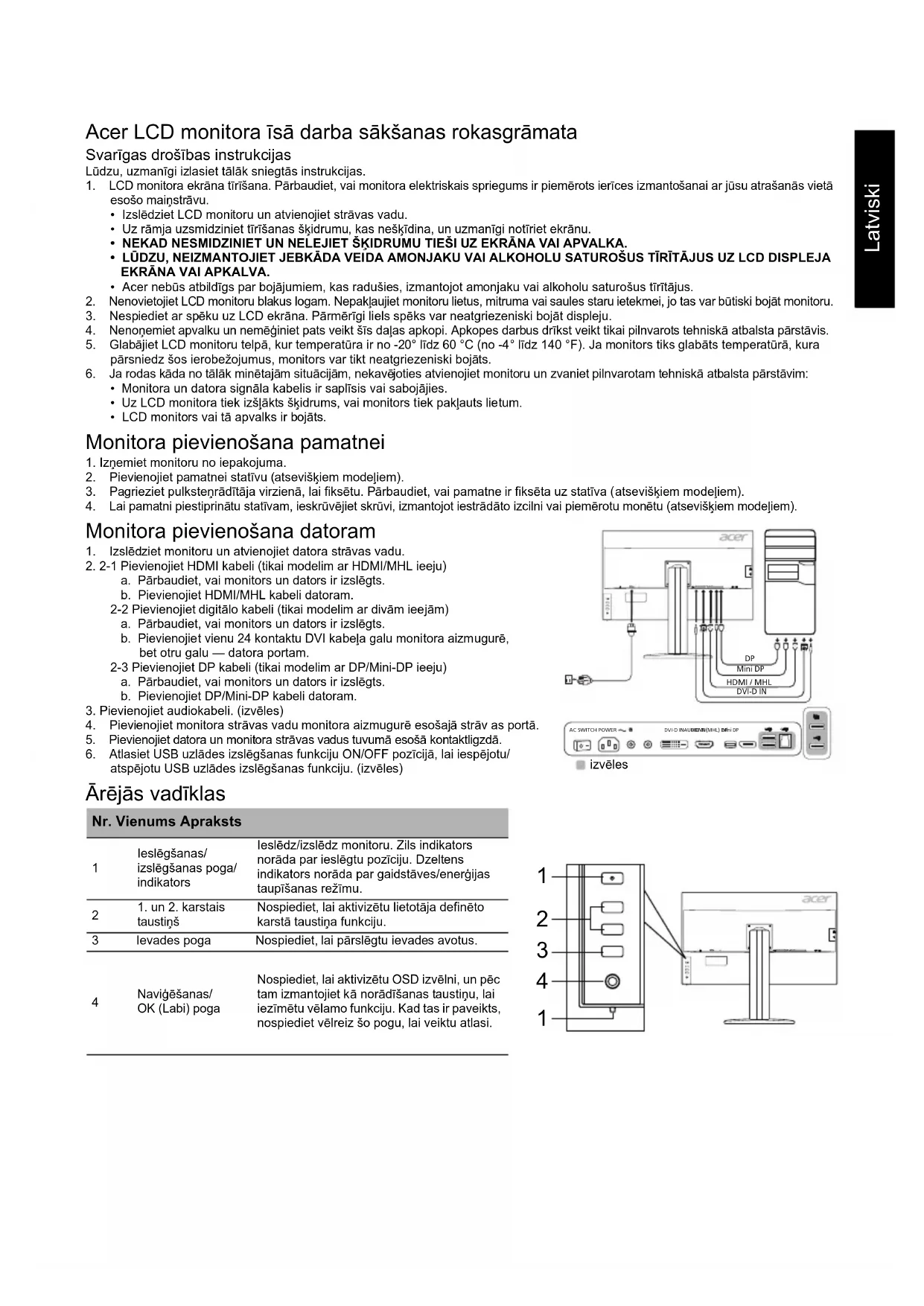

Acer LCD monitora īsā darba sākšanas rokasgrāmata

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo maiņstrāvu.
2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.
3. Uz rāmja uzsmidziniet tīrīšanas šķidrumu, kas nesatur šķīdinātājus, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠĶIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA. LŪDZU, NEIZMANTOJIET JEBKĀDUS AMONJAKU VAI ALKOHOLU SATUROŠUS TĪRĪTĀJUS UZ LCD DISPLEJA EKRĀNA VAI APVALKA.
5. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.
6. Nenovietojiet LCD monitoru blakus logam. Nepakļaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.
7. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgs spēks var neatgriezeniski bojāt displeju.
8. Nenoņemiet apvalku un nemēģiniet pats veikt apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniska atbalsta pārstāvis.
9. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20° līdz 60°C (no -4° līdz 140°F). Ja monitors tiks glabāts temperatūrā, kas pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
10. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim:
11. Monitora un datora signāla kabelis ir saplīsis vai sabojājies.
12. Uz LCD monitora tiek izšļakstīts šķidrums, vai monitors tiek pakļauts lietum.
13. LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Izņemiet monitoru no iepakojuma.
2. Pievienojiet pamatnei statīvu (atsevišķiem modeļiem).
3. Pagrieziet pulksteņrādītāja virzienā, lai fiksētu. Pārbaudiet, vai pamatne ir fiksēta uz statīva (atsevišķiem modeļiem).
4. Lai pamatni piestiprinātu statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izciļņi vai piemērotu monētu (atsevišķiem modeļiem).

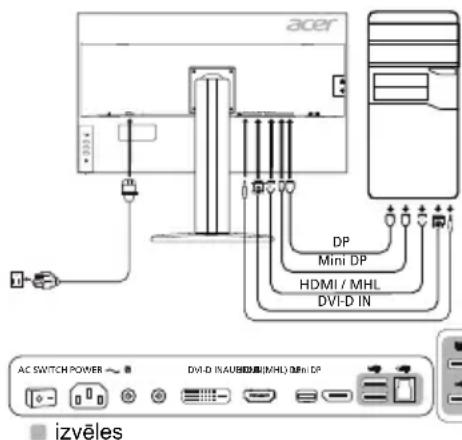

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet HDMI kabeli (tikai modelim ar HDMI/MHL ieeju) a. Pārbaudiet, vai monitors un dators ir izslēgts.

b. Pievienojiet HDMI/MHL kabeli datoram.

2-2 Pievienojiet digitālo kabeli (tikai modelim ar divām ieejām)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet vienu 24 kontaktu DVI kabeļa galu monitora aizmugurē, bet otru galu — datora portam.

2-3 Pievienojiet DP kabeli (tikai modelim ar DP/Mini-DP ieeju)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet DP/Mini-DP kabeli datoram.

1. Pievienojiet audiokabeli. (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
3. Pievienojiet datora un monitora strāvas vadus tuvumā esošā kontaktligzdā.
4. Atlasiet USB uzlādes izslēgšanas funkciju ON/OFF pozīcijā, lai iespējotu/ atspējotu USB uzlādes izslēgšanas funkciju. (izvēles)

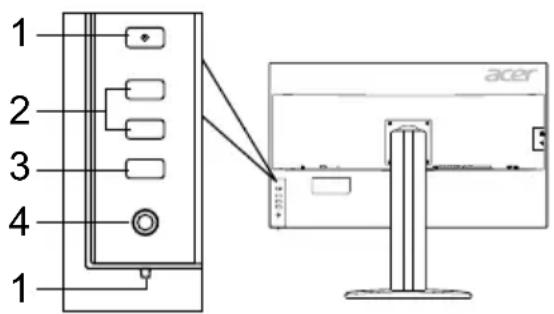

Ārējās vadīklas

Nr.	Vienums Apraksts
1	leslēgšanas/izslezgšanas poga/indikators	leslēdʒ/izslezdʒ monitoru. Zils indikatorsnoră par ieslēgtu pozćiju. Dzeltenindikators noră par gaidstāves/energijastaupišanas režimu.
2	1. un 2. karstaistaustiŋş	Nospiediet, lui aktivivizětu lietotāja definētokarstă taustiŋa funkcjju.
3	levades poga	Nospiediet, lui pārslēgtu ievades avotus.
4	Navigešanas/OK (Labi) poga	Nospiediet, lui aktivivizětu OSD izvělni, un péctam izmantojiet kā norādīšanas taustiŋu, laiezīmētu vělamo funkcjju. Kad tas ir paveikts,nospiediet vělreiz šo pogu, lui veiktu atlasi.

Regulas un drošības paziņojumi

FCC paziņojums

Ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. daļai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstākļos. Ierīce ģenerē, izmanto un izstaro radiofrekvences enerģiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztveršanas antenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci citā elektriskajā ķēdē, nevis tajā, kurā ir pievienots uztvērējs.
• Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

CE paziņojums par atbilstību

Ar šo Acer Inc. paziņo, ka šis LCD monitors atbilst visām būtiskām prasībām un citiem saistošiem noteikumiem, kas minēti EMC direktīvā 2014/30/EU, zemsprieguma direktīvā 2014/35/EU, RoHS direktīvā 2011/65/EU un direktīvā 2009/125/EK saistībā ar ekodizaina prasību īstenošanu energotaupīgos produktos.

Paziņojums

Lai novērstu bojājumus monitoram, neceliet to aiz pamatnes.

Paziņojums: Aizsargāti kabeļi

Visi savienojumi ar citām datorierīcēm ir jāveido, izmantojot aizsargātus kabeļus, lai nodrošinātu atbilstību EMC prasībām.

Paziņojums: Perifērijas ierīces

Šim aprīkojumam drīkst pievienot tikai tādas perifērijas ierīces (ieejas/izejas ierīces, termināļus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērijas ierīces, var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmaiņas vai modifikācijas, ko ražotājs nav skaidri atļāvis, var anulēt Federālās sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. daļai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme pat tādā gadījumā, ja tas var izraisīt nevēlamu darbību.

Paziņojums Lietotājiem Kanādā

Šī B klases digitālā iekārta atbilst Kanādas noteikumiem ICES-003.

LCD panels	Vadoša sistēma	TFT krāsu LCD
	Lielums 32"W (81 cm)
	Piksejl 0,1845 x 0,1845 mm (augstums x platums)
	Spilgtums	300 cd/m2(parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skata lepjis 178° (H) 178° (V) (CR=10)
	Reağësanas laiks 5 ms	G-G)
	Paneja tips	In-Plane pārslëgšana (IPS)
	Video R, G, B
	H-frekvence DVI: 31-89 kHz, HDMI/DP/MiniDP: 31-135 kHz
	V-frekvence DVI/HDMI: 23-76 Hz, DP/MiniDP: 29-76 Hz
Displeja krāsas		1,07 B krāsas
Punktu pulkstenis DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksimäälä izskjrtspēja		DVI: 3840 x 2160 pie 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 pie 60 Hz
Plug & Play VESA DDCCI/DDC2B
Enerçijas efektivitätes klase		B
* Enerçijas patēriŋs gadā		70 (kWh) (modelem ar HDI ieeju)
Enerçijas patēriŋs	leslëgtä režimā	115 W (parasti)
	Miega režimā	0,5 W (parasti)
	Izslëgtä režimā	0,5 W (parasti)
leejas savienotājs		HDMI 19 kontaktu (tikai modeliem ar HDI ieeju)MHL (tikai modeliem ar MHL ieeju)DVI (Dual Link) 24 kontaktu (tikai modeliem ar divām ieejām)DP (tikai modeliem ar DP ieeju)Mini-DP (tikai modeliem ar Mini-DP ieeju)
leejas videosignäls		HDMI signālis (tikai modeliem ar HDI ieeju) (izvëles)MHL (tikai modeliem ar MHL ieeju) (izvëles)Digitalais signālis (tikai modeliem ar divām ieejām)DP (tikai modeliem ar DP ieeju) (izvëles)Mini-DP (tikai modeliem ar Mini-DP ieeju) (izvëles)
Skajnuni		2 W x 2 (tikai modeliem ar audio ieeju) (izvëles)
USB		USB 3.0 x 4 (izvëles)
Maksimäalis ekrāna lielums		Horizontāli: 708,5 mmVertikāli: 398,5 mm
Enerçijas avots 100-240 V, 50/60 Hz
Vides apsvērumi		Darbības temperatūra: 5-35 °CGlabāsanas temperatūra: -20-60 °CDarbības mitrums: 10-85%
Izmēri		727,5 x 465,8 ~ 615,8 x 280,8 mm (platums x augstums x dzijlums)
Svars (N. W.)		11,14 kg (neto)
Mehānisma specifikācijas		Sasveršana: -5°+25° (25 grādu sasveršana iespējama likai visaugstākajā punktā)Pagriešana: -45°+45°Augustuma regulēšana: 0-150 mmSasveršana: -90°+90°Atvienojama pamatne: Ir (atvienojama pamatne, Izmantojojt skrūves)
Årejās vadiklas	Slédži/pogas	ieslëgšanas poga1. karstais taustijs2. karstais taustijs
	Funkcjias	KontrastsSpilgtumsFokuss (tikai modeliem ar analogo ieeju)Pulkstenis (tikai modeliem ar analogo ieeju)H. Position (tikai modeliem ar analogo ieeju)V. Position (tikai modeliem ar analogo ieeju)Izci uls asums6 asu piesālinājums6 asu nokrāsaGammaKrāsu temperatūrasRGB/Adobe RGB/Rec.709PIP/PBPAcer eColor ManagementZilis indikatorsSaglabāt lestatijumu
Visas specifikācijas var tikt mainitās bez pazinojuma.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālā Acer atbalsta vietnē. * Enerģijas patēriņš gadā tiek aprēķināts, izmantojot parastu enerģijas patēriņa apjomu 4 stundas/dienā, 365 dienas gadā.
