BM320 - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD 32 inch
Marcă	Acer
Model	BM320
Dimensiune ecran	32 inch (81 cm)
Rezoluție maximă	3840 x 2160 @ 60 Hz (HDMI/DP)
Tip panou	IPS
Timp de răspuns	5 ms (gri la gri)
Luminozitate	300 cd/m² (tipic)
Contrast	100.000.000:1 max (ACM)
Unghi de vizualizare	178° orizontal și vertical (CR=10)
Difuzoare integrate	2 x 2 W
Conectivitate	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Alimentare	100-240 V, 50/60 Hz
Consum electric (funcționare)	115 W (tipic)
Consum electric (standby)	0,5 W
Greutate netă	11,14 kg
Dimensiuni (L x Î x A)	727,5 x 465,8–615,8 x 280,8 mm
Reglaje	Înclinare -5° la +25°, rotație -45° la +45°, înălțime 0-150 mm, pivotare -90° la +90°
Întreținere	Curățați cu o cârpă moale și un produs fără solvenți, evitați amoniacul și alcoolul.
Siguranță	Nu deschideți carcasa, deconectați în caz de problemă, expunerea la umiditate interzisă.

Întrebări frecvente - BM320 ACER

Cum curăț ecranul monitorului Acer BM320?

Opriți și deconectați monitorul. Utilizați o cârpă moale ușor umezită cu o soluție de curățare fără solvenți. Nu pulverizați niciodată lichid direct pe ecran și evitați produsele pe bază de amoniac sau alcool.

Care este rezoluția maximă suportată de BM320?

Rezoluția maximă este de 3840 x 2160 pixeli la 60 Hz prin intrările HDMI sau DisplayPort. Prin DVI, rezoluția este limitată la 3840 x 2160 la 30 Hz.

Ce tipuri de cabluri sunt compatibile cu monitorul BM320?

Monitorul suportă cabluri HDMI, DVI (dublă legătură), DisplayPort și Mini DisplayPort. Are de asemenea patru porturi USB 3.0 pentru periferice.

Cum reglez înălțimea și înclinarea monitorului?

Monitorul oferă un reglaj pe înălțime de 0 la 150 mm, o înclinare de -5° la +25°, o rotație de -45° la +45° și o pivotare de -90° la +90°. Utilizați piciorul pentru a ajusta aceste poziții.

Monitorul BM320 are difuzoare integrate?

Da, este echipat cu difuzoare stereo de 2 x 2 W. Această funcție este disponibilă pe modelele cu intrare audio.

Cum activez modul de economisire a energiei?

Monitorul trece automat în modul standby când nu se detectează niciun semnal. Puteți ajusta setările și prin meniul OSD. În standby, consumul este mai mic de 0,5 W.

Monitorul are un port USB pentru încărcarea dispozitivelor?

Da, BM320 oferă patru porturi USB 3.0. Funcția de încărcare USB poate fi activată sau dezactivată prin comutatorul Power-off USB charge, chiar și atunci când monitorul este oprit.

Cum calibrez culorile ecranului?

Accesați meniul OSD cu ajutorul butonului de navigare. Puteți regla temperatura culorii, gamma, saturația și nuanța pe 6 axe. Sunt disponibile presetări sRGB, Adobe RGB și Rec.709.

Ce fac dacă ecranul nu afișează nicio imagine?

Verificați că cablul de alimentare și cablul video sunt conectate corect. Asigurați-vă că sursa de intrare este corectă (HDMI, DVI etc.). Dacă problema persistă, contactați un tehnician autorizat.

Este monitorul compatibil cu montarea VESA?

Da, piciorul este detașabil. Monitorul este compatibil cu suporturile VESA. Scoateți piciorul deșurubând șurubul de fixare pentru a instala un braț articulat.

MANUAL DE UTILIZARE BM320 ACER

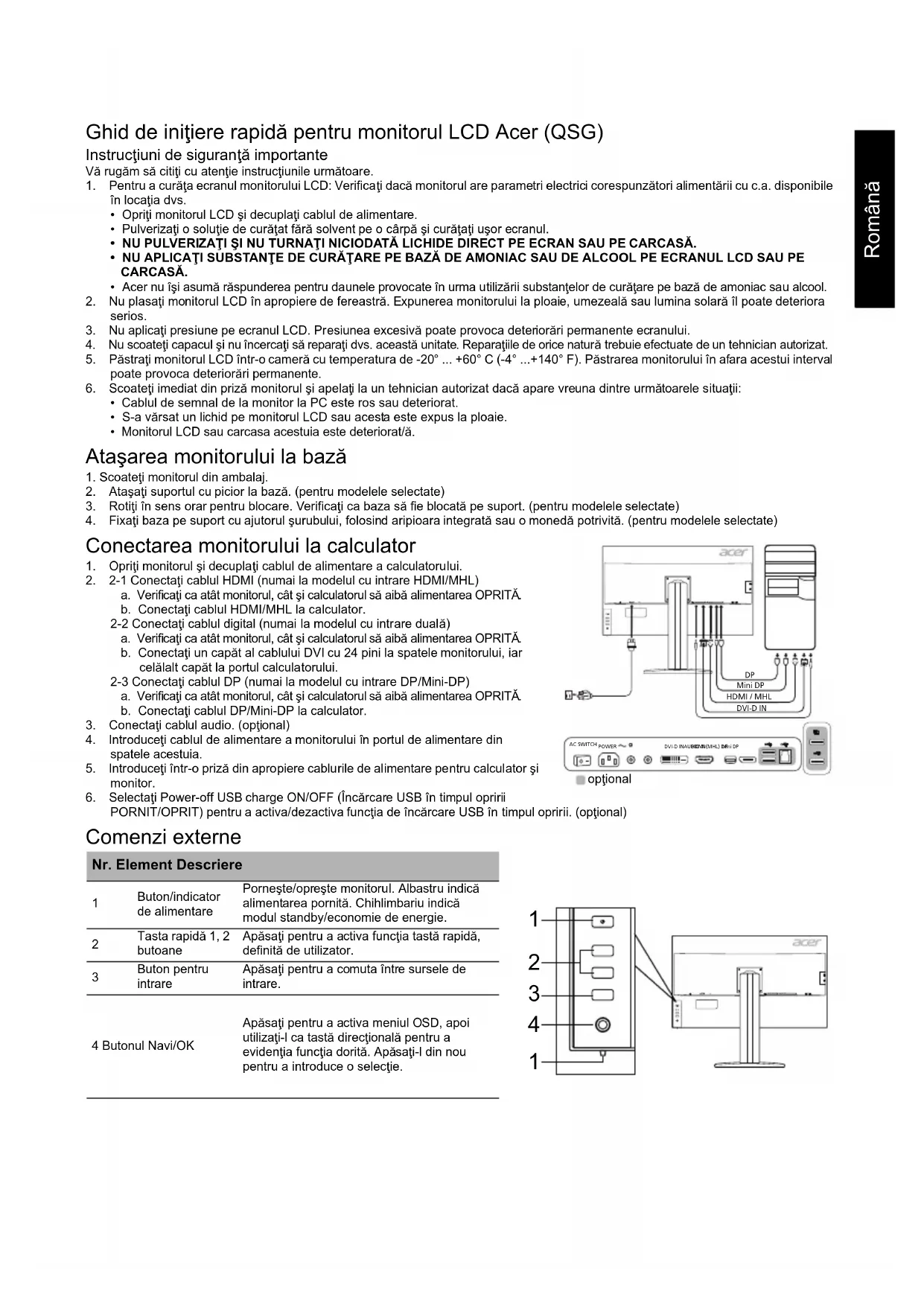

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20°C ... +60°C (-4°F ... +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați un tehnician autorizat dacă apare vreuna dintre următoarele situații:
12. Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie.
13. Monitorul LCD sau carcasa acestuia este deteriorată.

Atașați monitorul la bază

1. Scoateți monitorul din ambalaj.
2. Atașați suportul cu picior la bază. (pentru modelele selectate)
3. Rotiti în sens orar pentru fixare. Verificați ca baza să fie fixată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

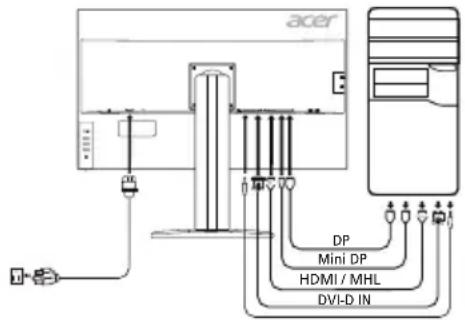

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul HDMI (numai la modelul cu intrare HDMI/MHL)

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul HDMI/MHL la calculator.

2-2 Conectați cablul digital (numai la modelul cu intrare duală)

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați un capăt al cablului DVI cu 24 de pini la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-3 Conectați cablul DP (numai la modelul cu intrare DP/Mini-DP)

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul DP/Mini-DP la calculator.

1. Conectați cablul audio. (opțional)
2. Introduceți cablul de alimentare a monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
4. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi. (opțional)

PORNIT/OPRIT) pentru activa/dezactiva functia de incarcare USB in timpul opririi. (optional)

optional

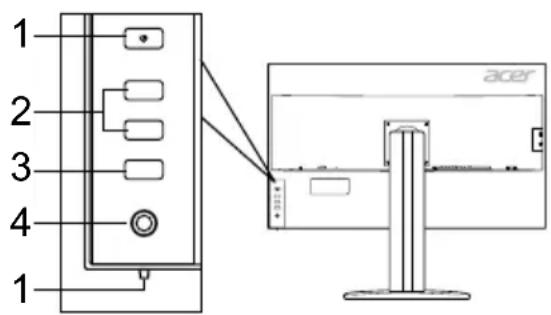

Comenzi externe

Nr. Element Descriere
1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indicator modul standby/economie de energia.
2	Tasta rapidă 1, 2 butoane	Apăsăti pentru a activă functța tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsăti pentru a comuta înțre sursele de intrare.
4	Butonul Navi/OK	Apăsăti pentru a activă meniul OSD, apoi utilizuți-l ca tastă direcională pentru a evidenția functța dorită. Apăsăti-l din nou pentru a introduce o seleției.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Condiții de funcționare

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatorii din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 32"W (81 cm)
	Pas pixeli 0,1845 mm (H) x 0,1845 mm (V)
	Luminozitate	300 cd/m2 (tipic)
	Contrast 100.000.000: Max (ACM)
	Unghi de vizualize 178° (H) 178° (V) (CR=10)
	Timp de raspuns 5 ms (G-G)
	Tip panou In-Plane Switching - IPS
	Video R, G, B
	Frecventa orientalä	DVI: 31 - 89 kHz, HDMI/DP/MiniDP: 31 - 135 kHz
	Frecventa verticala	DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Culori affiţate Culori 1,07B
Frecventa de ceas DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Rezoluţie maximă		DVI: 3840 x 2160 la 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 la 60 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficientă energetică		B
*Consum anual de energia		70 (kWh) (pentru modelul cu intrare HDMI)
Putere absorbită	Modul Porrit	115 W (tipic)
	Modul Repaus	0,5 W (tipic)
	Modul Oprit	0,5 W (tipic)
Conectar de intrare		HDMI 19 pini (numai la modelul cu intrare HDMI) MHL (numai la modelul cu intrare MHL) DVI (Dual Link) 24 pini (numai la modelul cu intrare duală) DP (numai la modelul cu intrare DP) Mini-DP (numai la modelul cu intrare Mini-DP)
Semnal video de intrare		Semnal HDMI (numai la modelul cu intrare HDMI) (optional) MHL (numai la modelul cu intrare MHL) (optional) Semnal digital (numai la modelul cu intrare duală) DP (numai la modelul cu intrare DP) (optional) Mini-DP (numai la modelul cu intrare Mini-DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4 (optional)
Dimensiune maximă ecran		Orontală: 708,5 mm Verticală: 398,5 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediu		Temp. de fonctionare: 5 ° - 35 °C Temp. de depozitate: -20 ° - 60 °C Umiditate in timpul functiţă: 10% - 85%
Dimensiuni		727,5 (l) x 465,8 ~ 615,8 (h) x 280,8 (a) mm
Masa (netă)		11,14 kg (net)
Specificații privind mecanismul		Inclinare: -5° - +25° (Numai în punctul cel mai înalt unghiul de ridicare poate fi de 25 grade înclare) Rotire: -45° - +45° Reglarea înțulniul: 0 mm - 150 mm Pivotare: -90° - +90° Suport cu picor detaşabil: Da (suport cu picor detaşabil cu prindere cu sürub)
Comenzi exteme	Comutator/butoane	Buton de alimentare Tasta rapida 1 Tasta rapida 2
	Functi	Contrast Luminozitate Focalizare (numai la modelul cu intrare analogica) Ceas (numai la modelul cu intrare analogica) Poziție ortonală (numai la modelul cu intrare analogica) Poziție verticală (numai la modelul cu intrare analogica) Claritate superioară Saturție pe 6 axe Nuânțe pe 6 axe Gamă Temperatură culore sRGB/Adobe RGB/Rec.709 PIP/PBP Acer eColor Management Lumină albastră	Format DP Incărcare USB cu aparatul oprit Limbă Expirare OSD Configurare automată (numai la modelul cu intrare analogica) Modul Wide (Complet/Aspect) ACM Pornit/Oprit Selectare semnal de intrare Sursă automată Modul Pornire rapidă Uniformitate Transparentță Atribuire tastă rapidă Salvare setare
Toate specificățile pot fi schimbate fãrãnotificare prealabâ!.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer. *Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
