BRUGSANVISNING BM320 ACER

2-2 Anslut digitalkabeln (endast modeller med Dual-ingang)

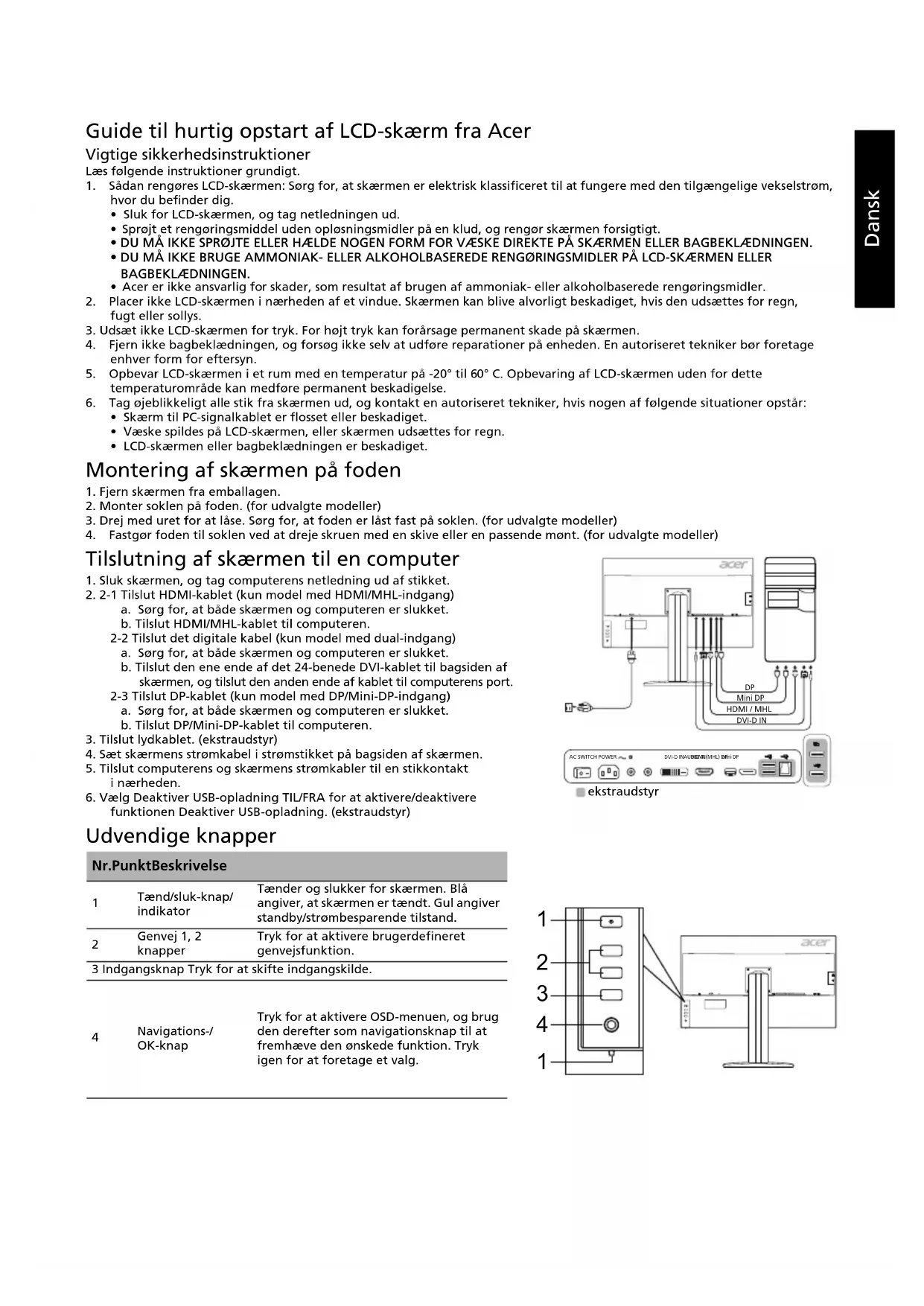

Guide til hurtig opstart af LCD-skærm fra Acer

Viqtige sikkerhedsinstruktioner

Montering af skærmen på foden

1. Fjern skærmen fra emballagen.
2. Monter saklen pa foden. (for udvalgte modeller)
3. Drej med uret for at lase. Sorg for, at foden er last fast pa saklen. (for udvalgte modeller)
4. Fastgor foden til suklen ved at dreje skruen med en skive ell er en passende mont. (for udvalgte modeller)

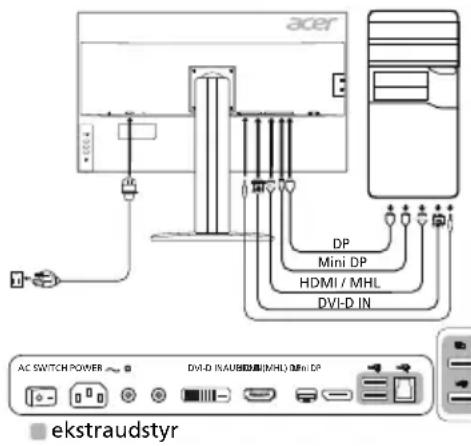

Tilslutning af skærmen til en computer

1. Sluk skærmen, og tag computerens netledning ud af stikket.
2. 2-1 Tilslut HDMI-kablet (kun model med HDMI/MHL-indgang)

a. Sorg for, at bade skærmen og computeren er slukket.
b. Tilslut HDMI/MHL-kablet til computeren.

2-2 Tilslut det digitale kabel (kun model med dual-indgang)

a. Sorg for, at bade skærmen og computeren er slukket.
b. Tilslut den eine Ende af det 24-benede DVI-kablet til bagsiden af skærmen, og tilslut den,anden Ende af kablet til computerens port.

a. Sorg for, at bade skærmen og computeren er slukket.
b. Tilslut DP/Mini-DP-ktablet til computeren.

1. Tilslut lydkablet. (ekstraudstyr)
2. Sæt skærmens strømkabel i stromstikket på bagsiden af skærmen.
3. Tilslut computerens og skærmens stromkabler til en stikkontakt i nærheden.
4. Vaelg Deaktiver USB-opladning TIL/FRA for at aktivere/deaktiverere Funktionen Deaktiver USB-opladning. (ekstraudstyr)

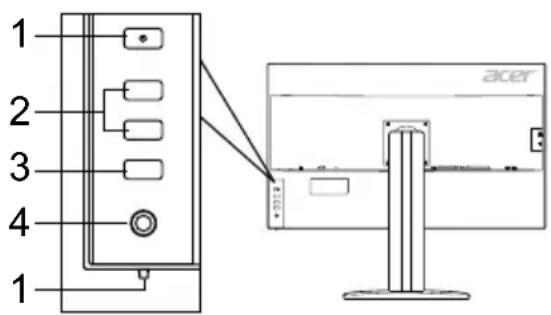

Udvendige knapper

Nr.PunktBeskrivelse
1	Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er taendt. Gul angiver standby/strombesparende tilstand.
2	Genvej 1, 2 knapper	Tryk for at aktivere brugerdefineret genvejsfungtion.
3 Indgangsknap Tryk for at skiffe indgangskilde.
4	Navigations-/OK-knap	Tryk for at aktivere OSD-menuen, og brug den derefter som navigationskap til at fremhæve den ønskede Funktion. Tryk对其进行 at foretag et valg.

Regler og sikkerhedsforskrifter

FCC-forskifter

Denne enhed er blevet testet og fundet i overensstemmelse med grænserne for en digital enhed i klasse B i henhold til afsnit 15 i FCC-reglner. Disse grænser er fastsat for at yde rimelig beskyttelse mod skadelig interferens i beboelsesignesteran. Denne enhed genererer, bruger og kan udstråle radiofrekvensenergi. Hvisproduktet ikke installereres og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens for radiokommunikation.

Der er dog ingen garanti for, at interferens ici forekomme i en bestem installation. Hvis donne enhed forarsager skadelig interferens ved radio- eller tv-modtagelse, hvilket kan fastslas ved at slukke for eheden og taende den igen, opfordres brugeren til at forsoge at afhjelpe interferensen ved en eller flere af folgende foranstaltninger:

• Juster aller flyt modtagerantennen.
• Forog afstanden mellem enheden og modtageren.
• Slut enheden til en stikkontakt på et andet kredslob end det, modtageren er tilsluttet.
• Kontakt forhandlieren aller en erfaren radio/tv-tekniker for at fã hjælp.

CE-overensstemmelseserklaering

Acer Inc. erklærherved, at denne LCD-skaerm overholder de vaesentlige krav og andre relevante bestemmelser i EMC-direktivet 2014/30/EU, lavspændingsdirektivet 2014/35/EU og RoHS-direktivet 2011/65/EU og direktiv 2009/125/EF om rammerne for fastlaeggelse af krav til miljovenligt design af energirelateredeprodukter.

Bemerk:

Loft 参数 skærmen i dens fod for at undgå at beskadige skærmen.

Bemærk: Afskaermede kabler

Alle forbindelser til andre computerenheder skal foretages med afskaermede kabler for at overholde EMC-reglner.

Bemærk: Eksterne enheder

Kun eksterne enheder (indgående/udgående enheder, terminaler, printere osv.), som er certificeret i overensstemmelse med klasse B-grænserne, ma tilsluttes dette udstyr. Brug af ikke-certificerede enheder forventes at medfrole interferens i radio- og tv-modtagelse.

Forsigtig

Anderinger erer modifikatoner, som icke er udtrykkeligt godkendt af producenten, kan ugyldiggore brugerens ret, som er ydet af FCC (Federal Communications Commission), til at bruge dette produkt.

Driftsbetingelser

Denne enhed overholder afsnit 15 i FCC-reglnerne. Driften er underlagt ffolgende to betingelser: (1) donne enhed ma icke forarsage skadelig interferens, og (2) eheden skal acceptere modtaget interferens, herunder interferens, der kan forarsage uoversket drift.

Bemærk: Canadiske brugere

Denne digitale enhed i klasse B overholder den canadiske ICES-003.

Bortskaffelse af udstyr af brugere i private husholdninger i den Europaeiske Union

Dette symbol på produit et aller emballagen angiver, at dette produit ikke må bortskaffes sammen med det øvrige hushholdningsaffald. I stedet er det dit ansvar at bortskaffe udstyret ved at aflevere det på et angivet indsamlingssted for genanvendelse af elektrisk og elektronisk udstyr. Separat indsamling og genanvendelse af udstyret er med til at bevare naturlige ressourcer og sikre, at det genbruges på en mäde, der beskytter menneskers sundhed og miljøet. For flere oplysninger om, hvor du kan aflevere dit udstyrl til genbrug, skal du kontakte dinCOMMune, dit renovationsselskab eller den butik, hvor du kobe produit.

SPECIFICATIONER

LCD-panel	Driversystem TFT farve	LCD
	Størelse 32"W (81 cm)
	Pixelafstand: 0,1845 mm (H) x 0,1845 mm (V)
	Lysstyrke 300 cd/m2 (typisk)
	Kontrast 100000000:1 Maks. (ACM)
	Betragtningsvinkel 178° (H) 178° (V) (CR=10)
	Svartid 5 ms (G til G)
	Paneltype IPS (In-Plane Switching)
	Video R, G, B
	H-frekvens DVI: 31 - 89 kHz, HDMI/DP/MiniDP: 31 - 135 kHz
	V-frekvens DVI/HDMI: 23 - 76 Hz, DP/MiniDP: 29 - 76 Hz
Skaermfarver 1,07 B farver
Pixelfrekvens DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maksimal oploösning DVI: 3840 x 2160 ved 30 Hz, HDMI/DP/MiniDP: 3840 x 2160 ved 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energiklasse B
*Ärligt energiforbrug		70 (kWh) (til model med HDMI-indgang)
Stromforbrug	Tændt tilstand	115 W (typisk)
	Slumretilstand	0,5 W (typisk)
	Slukket tilstand	0,5 W (typisk)
Indgangsstik		HDMI 19 ben (kun model med HDMI-indgang) MHL (kun model med MHL-ingang) DVI (Dual-link) 24 ben (kun model med dual-indgang) DP (kun model med DP-ingang) Mini-DP (kun model med mini-DP-indgang)
Videoindgangssignal		HDMI-signal (kun model med HDMI-indgang) (ekstraudstyr) MHL (kun model med MHL-indgang) (ekstraudstyr) Digitalt signal (kun model med dual-indgang) DP (kun model med DP-indgang) (ekstraudstyr) Mini-DP (kun model med mini-DP-indgang) (ekstraudstyr)
Hojttalere		2 W x 2 (kun model med lydindgang) (ekstraudstyr)
USB		USB 3.0 x 4 (ekstraudstyr)
Maksimal skærmstorrelse		Vandret: 708,5 mm Lodret: 398,5 mm
Stromkilde		100-240 V, 50/60 Hz
Miljohensyn		Driftstemperatur: 5° til 35°C Opbevaringsgtem.: -20° til 60°C Luftfugtighed ved drift: 10 % til 85 %
Mäl		727,5 (B) x 465,8 ~ 615,8 (H) x 280,8 (D) mm
Vægt (N. W.)		11,14 kg (netto)
Funktionsspecifikationer		Hældning: -5° til +25° (der kan kun opnàs en bagudvendt hældning på 25 grader i den hojeste position) Drejning: -45° til +45° Højdeindstilling: 0 mm til 150 mm Drejetap: -90° til +90° Aftagelig fod: Ja (aftagelig fod med skrueudlosning)
Uvdendige knapper	Knapper	Tænd/sluk-knap Genvej 1 Genvej 2 Kontrast Lysystrke Fokus (kun model med analog indgang) Ur (kun model med analog indgang) H.-position (kun model med analog indgang) V.-position (kun model med analog indgang) Super skarphed 6-akset maetning 6-akset nuance Gamma Farvetemperatur sRGB/Adobe RGB/Rec.709 PI/PBP Acer eColor Management Blå lys	Indgang Menu/Navigations/OK DP-format Deaktiver USB-opladning Sprog OSD-timeout Automatisk konfiguration (kun model med analog indgang) Bredformat (fuld/aspekt) ACM Til/Fra Valg af indgangssignal Automatisik kilde Hurtig opstart Enartethed Gennemsigtighed Tildeling af genvejstast Gem indstilling
	Funktioner
Alle specifikationer kan øendres utden varsel.

Find vejledninger og andre dokumenter til dit Acer-product pa Acers officielle support-websted.

*Arligt energiforbrug er beregnet pa baggrund af det typiske stromforbrug i 4 timer om denen, 365 dage om aret.
