BM320 - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor 32 palců
Značka	Acer
Model	BM320
Velikost obrazovky	32 palců (81 cm)
Maximální rozlišení	3840 x 2160 @ 60 Hz (HDMI/DP)
Typ panelu	IPS
Doba odezvy	5 ms (šedá na šedou)
Jas	300 cd/m² (typické)
Kontrast	100 000 000:1 max (ACM)
Pozorovací úhel	178° horizontálně a vertikálně (CR=10)
Vestavěné reproduktory	2 x 2 W
Konektivita	HDMI, DVI, DisplayPort, Mini DisplayPort, USB 3.0 x4
Napájení	100-240 V, 50/60 Hz
Spotřeba elektřiny (provoz)	115 W (typické)
Spotřeba elektřiny (pohotovostní)	0,5 W
Čistá hmotnost	11,14 kg
Rozměry (D x V x H)	727,5 x 465,8–615,8 x 280,8 mm
Nastavení	Náklon -5° až +25°, otočení -45° až +45°, výška 0-150 mm, pivot -90° až +90°
Údržba	Čistěte jemným hadříkem a bez rozpouštědel, vyhněte se čpavku a alkoholu.
Bezpečnost	Neotevírejte kryt, v případě problému odpojte, nevystavujte vlhkosti.

Často kladené otázky - BM320 ACER

Jak vyčistit obrazovku monitoru Acer BM320?

Vypněte a odpojte monitor. Použijte jemný hadřík mírně navlhčený čisticím prostředkem bez rozpouštědel. Nikdy nestříkejte kapalinu přímo na obrazovku a vyhněte se výrobkům obsahujícím čpavek nebo alkohol.

Jaké je maximální rozlišení podporované monitorem BM320?

Maximální rozlišení je 3840 x 2160 pixelů při 60 Hz přes vstupy HDMI nebo DisplayPort. Přes DVI je rozlišení omezeno na 3840 x 2160 při 30 Hz.

Jaké typy kabelů jsou kompatibilní s monitorem BM320?

Monitor podporuje kabely HDMI, DVI (dual link), DisplayPort a Mini DisplayPort. Dále má čtyři porty USB 3.0 pro periferie.

Jak nastavit výšku a náklon monitoru?

Monitor nabízí nastavení výšky od 0 do 150 mm, náklon od -5° do +25°, otočení od -45° do +45° a pivot od -90° do +90°. K úpravě těchto poloh použijte stojan.

Má monitor BM320 vestavěné reproduktory?

Ano, je vybaven stereo reproduktory o výkonu 2 x 2 W. Tato funkce je dostupná u modelů se zvukovým vstupem.

Jak aktivovat režim úspory energie?

Monitor se automaticky přepne do pohotovostního režimu, když není detekován žádný signál. Můžete také upravit nastavení pomocí OSD menu. V pohotovostním režimu je spotřeba nižší než 0,5 W.

Má monitor port USB pro nabíjení zařízení?

Ano, BM320 nabízí čtyři porty USB 3.0. Funkce USB nabíjení může být aktivována nebo deaktivována pomocí přepínače Power-off USB charge, a to i když je monitor vypnutý.

Jak kalibrovat barvy obrazovky?

Přejděte do OSD menu pomocí navigačního tlačítka. Můžete nastavit teplotu barev, gama, sytost a odstín v 6 osách. K dispozici jsou předvolby sRGB, Adobe RGB a Rec.709.

Co dělat, když obrazovka nezobrazuje žádný obraz?

Zkontrolujte, zda jsou napájecí a video kabel správně připojeny. Ujistěte se, že je správně zvolen vstupní zdroj (HDMI, DVI atd.). Pokud problém přetrvává, kontaktujte autorizovaného technika.

Je monitor kompatibilní s montáží VESA?

Ano, stojan je odnímatelný. Monitor je kompatibilní s držáky VESA. Odstraňte stojan odšroubováním upevňovacího šroubu pro instalaci ramene.

NÁVOD K OBSLUZE BM320 ACER

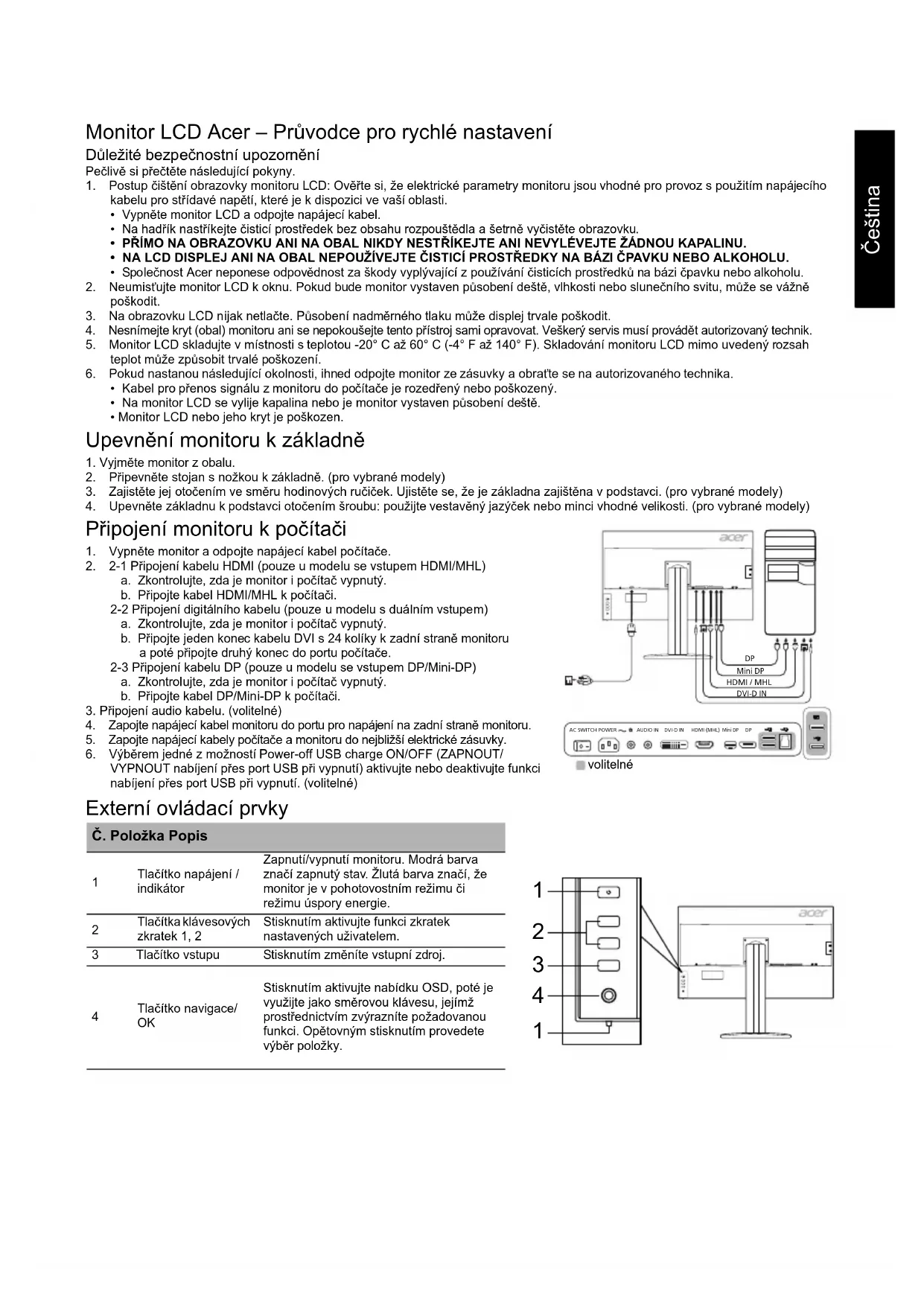

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20°C až 60°C (-4°F až 140°F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. - Monitor LCD nebo jeho kryt je poškozen.

1. Vyjměte monitor z obalu.
2. Připevněte stojan k nožce základny. (pro vybrané modely)
3. Zajistěte je otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

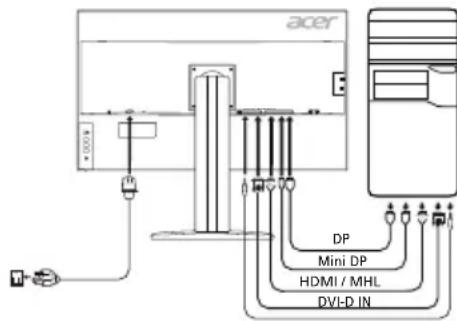

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (pouze u modelů s výstupem HDMI/MHL) a. Zkontrolujte, zda je monitor i počítač vypnuty. b. Připojte kabel HDMI/MHL k počítači. 2-2 Připojení digitálního kabelu (pouze u modelů s duálním výstupem) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu DVI s 24 kolíky k zadní straně monitoru a poté připojte druhý konec do portu počítače. 2-3 Připojení kabelu DP (pouze u modelů se vstupem DP/Mini-DP) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP/Mini-DP k počítači.
3. Připojení audio kabelu. (volitelné)
4. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
5. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
6. Výběrem jedné z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí. (volitelné)

volitelné

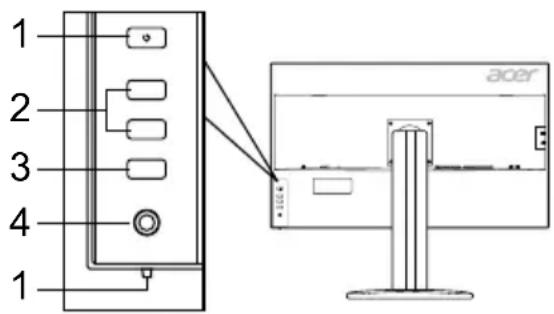

Externí ovládací prvky

C. Položka Popis

1	Tlačitko napájení / indikátor	Zapnuti/vypnuti monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, ze monitor je v pohotovostním režimu Či režimu Úspory energia.
2	Tlačitka klávesovych zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačitko vstupu	Stisknutím změnite vystupné zdroj.
4	Tlačitko navigace/OK	Stisknutím aktivujte nabidku OSD, poté je využijte jako směrovou klávesu, jejímž prostřednictvím zvyraznítne požadovanou funkci. Opětovnám stisknutím provedete výběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojeno. - Porad'te se s distributorem nebo zkušeným technikem specializovaným na rozhlas a televizi.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozni systém BarevnýLCD TFT
	Velikost 32"W (81 cm)
	Rozteč pixelù	0,1845 mm (horizontal) × 0,1845 mm (vertical)
	Jas	300 cd/m² (typický)
	Kronast Max. 100 000	000:1 (ACM)
	Uhel sledováří	178" (horizontal) 178" (vertical) (CR=10)
	Doba odeźvy 5 ms (GTG)
	Typ panelu	Prěpínámí v ploše (In-Plane Switching neboli IPS)
	Video R, G, B
	Horizontaléférecte efektivity	B
	*Ročné spořeba energia	70 (kWh) (pro model se vystupem HDMI)
Barva zobrazení Barvy 1,07B
Frekvence bodů DVI: 297 MHz, HDMI/DP/MiniDP: 533 MHz
Maximálne rozišeni		DVI: 3 840 x 2 160 při 30 Hz, HDMI/DP/MiniDP: 3 840 x 2 160 při 60 Hz
Funkce Plug & Play		VESA DDCCI/DDC2B
Tržda energetické efektivity		B
*Ročné spořeba energia		70 (kWh) (pro model se vystupem HDMI)
Spotěba energia	Režim Zapnuto	115 W (typicky)
	Režim spânku	0,5 W (typicky)
	Režim Vypnuto	0,5 W (typicky)
Konektor vstupu		HDMI 19kolíkový (pouze model se vystupem HDMI) MHL (pouze model se vystupem MHL) DVI (Dual Link) 24kolíkový (pouze model s dualitym vystupem) DP (pouze model se vystupem DP) Mini-DP (pouze model se vystupem Mini-DP)
Vystupní videosignál		Signál HDMI (pouze model se vystupem HDMI) (volitelné) MHL (pouze model se vystupem MHL) (volitelné) Digitánlí signál (pouze model s dualitym vystupem) DP (pouze model se vystupem DP) (volitelné) Mini-DP (pouze model se vystupem Mini-DP) (volitelné)
Reproduktory		2 W x 2 (pouze model s audio vystupem) (volitelné)
USB		USB 3.0 x 4 (volitelné)
Maximálné velikost obrazovky		Horizontalánlé: 708,5 mm Vertíkalné: 398,5 mm
Zdroj napajéní		100-240 V, 50/60 Hz
Podmíky okolniho prostřédí		Provozni teplo: 5 °C až 35 °CSkladovaci teplo: -20 °C až 60 °CSProvozni vlhost: 10 % až 85 %
Rozměry		727,5 (S) x 465,8 ~ 615,8 (V) x 280,8 (H) mm
Hmotnost (cistá)		11,14 kg (cistá)
Technické udaje mechanismu		Naklioněni: -5° až +25° (pro uheil zdvinu lze dosaúnout záklonu 25 stipné pouze v nejvyším bodě)Otáčné: -45° až +45°Nastaveni výška: 0 mm až 150 mmOtočné: -90° až +90°Odnimatelní stojan: Ano (odnimeleí stojan s nožkou a uvolněím pomoci šroubu)
Externí ovládací prvyk	Spínače a tlačíka	TlačíknapájeniKlávesová zkratka 1Klávesová zkratka 2
	Funkce	KronastJasZaostřné (jen pro model s analogovým vystupem)Hodiny (jen pro model s analogovým vystupem)Horizontalánlí pozice (jen pro model s analogovým vystupem)Virtíkalné pozice (jen pro model s analogovým vystupem)Super ostrost6osá sylost6osy odstinGammaTeplata barevssRGB/Adobe RGB/Rec.709PIP/PBPAcer eColor ManagementModré světlo	VstupNabidka/Vinage/OKFormát DPNabijeni přes port USB pří vyprutíJazykČasy limit nabidky na obrazovceAutomatická konfigurace (jen pro model s analogovým vystupem)Širokouhlý režim (na celou obrazovku / pomér)ACM zapnuto/nyprutoVybré vystupniho signáluAutomatická detekce signálu ze zdrojúRežim rychlého spustěniUniformitaTransparentnostPridělení horkyh cházavesUložit nastaveni
Jakékoli technické udaje zařizení mohou býtzměněny bez prěchodnoho upozernění.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer. *Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (jen model se vstupem HDMI/MHL) a. Zabezpečte, aby byl monitor i počítač VYPNUTÝ.

b. Připojte kabel HDMI/MHL k počítači.
