ПОСІБНИК КОРИСТУВАЧА 1415 AC SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

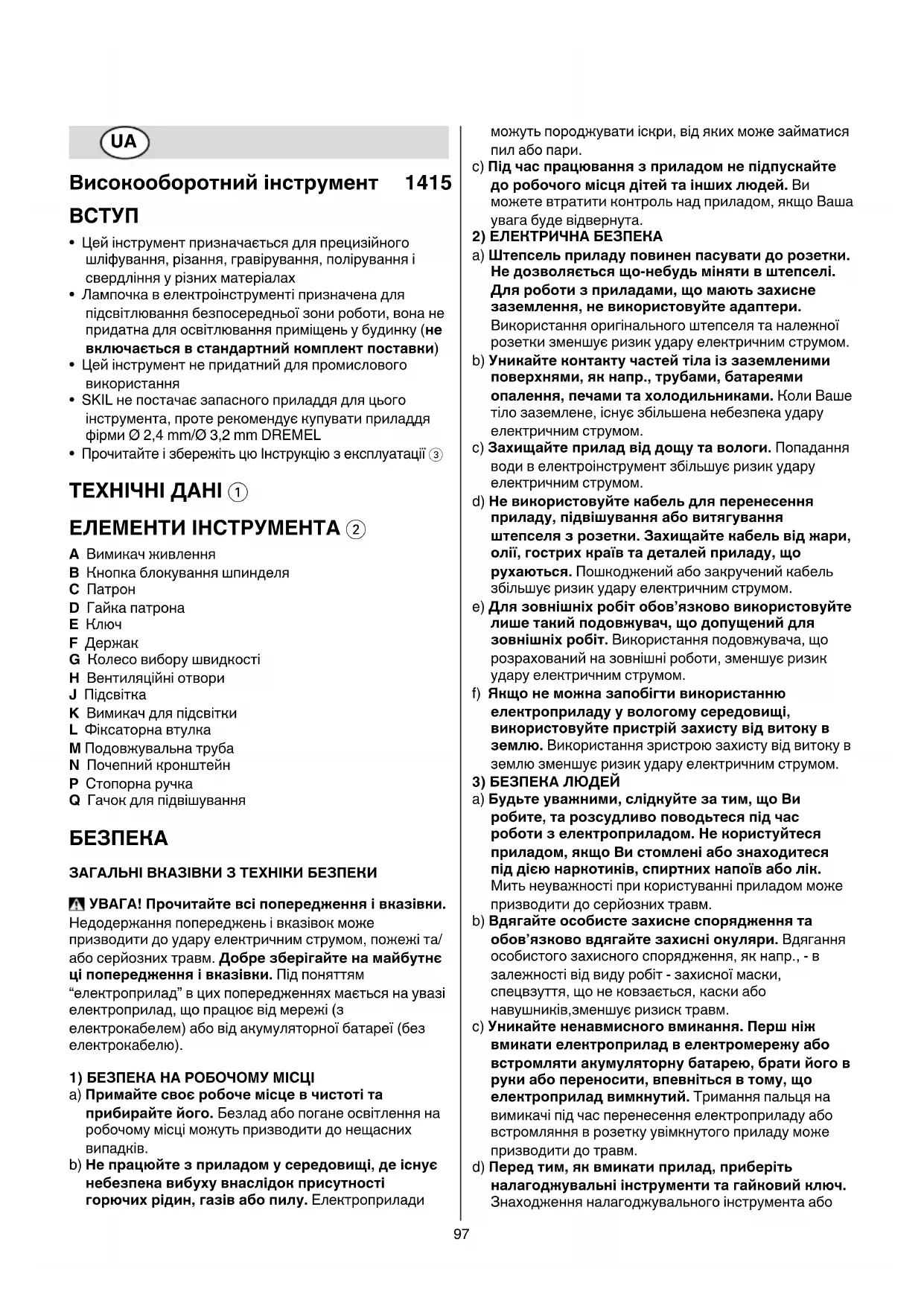

Високооборотнийінструмент 1415

• Цей інструмент призначається для прецизійного шліфування, різання, гравірування, полірування і свердління у різних матеріалах

• Лампочка в електроінструменті призначена для підсвітлювання безпосередньої зони роботи, вона не придатна для освітлювання приміщень у будинку (не включаєтьсявстандартнийкомплектпоставки)

• Цей інструмент не придатний для промислового використання

• SKIL не постачає запасного приладдя для цього інструмента, проте рекомендує купувати приладдя фірми Ø 2,4 mm/Ø 3,2 mm DREMEL

• Прочитайте і збережіть цю Інстpукцію з експлуатації 3 ТЕХНІЧНІДАНІ1 ЕЛЕМЕНТИІНСТРУМЕНТА2 A Вимикач живлення B Кнопка блокування шпинделя C Патрон D Гайка патрона E Ключ F Держак G Колесо вибору швидкості H Вентиляційні отвори J Підсвітка K Вимикач для підсвітки L Фіксаторна втулка M Подовжувальна труба N Почепний кронштейн P Стопорна ручка Q Гачок для підвішування

ЗАГАЛЬНІВКАЗІВКИЗТЕХНІКИБЕЗПЕКИ УВАГА!Прочитайтевсіпопередженняівказівки. Недодержання попереджень і вказівок може призводити до удару електричним струмом, пожежі та/ або серйозних травм. Добрезберігайтенамайбутнє ціпопередженняівказівки. Під поняттям “електроприлад” в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). 1)БЕЗПЕКАНАРОБОЧОМУМІСЦІ a) Примайтесвоєробочемісцевчистотіта прибирайтейого.Безлад або погане освітлення на робочому місці можуть призводити до нещасних

b) Непрацюйтезприладомусередовищі,деіснує небезпекавибухувнаслідокприсутності горючихрідин,газівабопилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. c) Підчаспрацюваннязприладомнепідпускайте доробочогомісцядітейтаіншихлюдей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. 2)ЕЛЕКТРИЧНАБЕЗПЕКА a) Штепсельприладуповиненпасуватидорозетки. Недозволяєтьсящо-небудьмінятивштепселі. Дляроботизприладами,щомаютьзахисне заземлення,невикористовуйтеадаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом. b) Уникайтеконтактучастейтілаіззаземленими поверхнями,якнапр.,трубами,батареями опалення,печамитахолодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом. c) Захищайтеприладвіддощутавологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом. d) Невикористовуйтекабельдляперенесення приладу,підвішуванняабовитягування штепселязрозетки.Захищайтекабельвіджари, олії,гострихкраївтадеталейприладу,що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом. e) Длязовнішніхробітобов’язкововикористовуйте лишетакийподовжувач,щодопущенийдля зовнішніхробіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом. f) Якщонеможназапобігтивикористанню електроприладуувологомусередовищі, використовуйтепристрійзахистувідвитокув землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом. 3)БЕЗПЕКАЛЮДЕЙ a) Будьтеуважними,слідкуйтезатим,щоВи робите,тарозсудливоповодьтесяпідчас роботизелектроприладом.Некористуйтеся приладом,якщоВистомленіабознаходитеся піддієюнаркотиків,спиртнихнапоїваболік. Мить неуважності при користуванні приладом може призводити до серйозних травм. b) Вдягайтеособистезахиснеспорядженнята обов’язкововдягайтезахисніокуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників,зменшує ризиск травм. c) Уникайтененавмисноговмикання.Першніж вмикатиелектроприладвелектромережуабо встромлятиакумуляторнубатарею,братийогов рукиабопереносити,впевнітьсявтому,що електроприладвимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм. d) Передтим,яквмикатиприлад,приберіть налагоджувальніінструментитагайковийключ. Знаходження налагоджувального інструмента або98 ключа в деталі, що обертається, може призводити до

e) Непереоцінюйтесебе.Зберігайтестійке положеннятазавждизберігайтерівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях. f) Вдягайтепридатнийодяг.Невдягайте просторийодягтаприкраси.Непідставляйте волосся,одягтарукавиціблизькододеталей приладу,щорухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються. g) Якщоіснуєможливістьмонтувати пиловідсмоктувальніабопилоуловлювальні пристрої,переконайтеся,щобвонибулидобре під’єднанітаправильновикористовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. 4)ПРАВИЛЬНЕПОВОДЖЕННЯТАКОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ a) Неперевантажуйтеприлад.Використовуйте такийприлад,щоспеціальнопризначенийдля певноїроботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. b) Некористуйтесяприладомзпошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. c) Передтим,якрегулюватищо-небудьнаприладі, мінятиприладдяабоховатиприлад,витягніть штепсельізрозеткита/абовитягніть акумуляторнубатарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу. d) Зберігайтеелектроприлади,якимиВисамене користуєтесь,далековіддітей.Недозволяйте користуватисяелектроприладомособам,щоне знайомізйогороботоюабонечиталиці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. e) Стараннодоглядайтезаприладом.Перевірте, щобрухомідеталіприладубездоганно працювалитанезаїдали,небулиполаманими абонастількипошкодженими,щобцемогло вплинутинафункціонуванняприладу. Пошкодженідеталітребавідремонтуватив авторизованіймайстерні,першніжнимиможна зновукористуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. f) Тримайтерізальніінструментидобре нагостренимитавчистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести. g) Використовуйтеелектроприлади,приладдядо них,робочіінструментит.і.відповіднодоцих вказівок.Берітьдоувагиприцьомуумови роботитаспецифікувиконуваноїроботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій. 5)СЕРВІС a) Віддавайтесвійприладнаремонтлише кваліфікованимфахівцямталишез використанняморигінальнихзапчастин. Це забезпечить безпечність приладу на довгий час. ПРАВИЛАТЕХНІКИБЕЗПЕКИДЛЯ ВИСОКООБОРОТНИХІНСТРУМЕНТІВ 1)ПРАВИЛАТЕХНІКИБЕЗПЕКИДЛЯВСІХВИДІВ

a) Цейелектроінструментпризначаєтьсядля використаннявякостішліфувальноїмашини, шліфувальноїмашинизабразивноюобробкою, дротяноїщітки,інструментудлярізьбленнята різання.Зважайтенавсіпопередження, вказівки,зображенняприладуійоготехнічні дані,щоВиїхотрималиразомз електроприладом.Недодержання нижчеподаних вказівок може призводити до удару електричним струмом, пожежі і/або важких тілесних ушкоджень. b) Використовуйтелишеприладдя,що передбаченеірекомендованевиготовлювачем спеціальнодляцьогоелектроприладу.Сама лише можливість закріплення приладдя на Вашому електроприладі не гарантує його безпечне використання. c) Допустимакількістьобертівробочого інструментаповиннаякмінімумвідповідати максимальнійкількостіобертів,щозазначенана електроприладі.Приладдя, що обертається швидше ніж допустимо, може бути зіпсоване. d) Зовнішнійдіаметрітовщинаробочого інструментаповиннавідповідатипараметрам Вашогоелектроприладу.При неправильних розмірах робочого інструмента існує небезпека того, що робочий інструмент буде недостатньо прикриватися та Ви можете втратити контроль над

e) Шліфувальнийдиск,барабандляабразивної обробкичибудь-якаіншанасадкамаютьбути правильнопосадженінашпиндельчивпатрон інструменту. Pобочий інструмент, що не точно пасує до шліфувального шпинделя, обертається нерівномірно, сильно вібрує і може призводити до втрати контролю над ним. f) Шліфувальнідискизоправкою,барабанидля абразивноїобробки,ножітаіншінасадкислід повністювводитивпатрончигніздо.Виступ оправки,тобтовідстаньвіддискудопатрона, маєбутиякомоганайменшим. Якщо оправка затиснена недостатньо, та/або якщо диск надмірно виступає, то встановлена насадка може послабитися та вилетіти з інструменту на великій швидкості. g) Невикористовуйтепошкодженінасадки.Перед кожнимвикористаннямуважнооглядайте робочінасадки,якнаприклад,абразивнідиски напредметвідколівтатріщин,барабанидля абразивноїобробкинапредметтріщин,розривів танадмірногозношення,дротяніщіткина предметослабленихтазламанихдротів.Якщо99 електроприладаборобочийінструментвпав, перевірте,чинепошкодивсявін,або використовуйтенепошкодженийробочий інструмент.Післяперевіркиімонтажуробочого інструментаВисаміііншіособи,щознаходяться поблизу,повинністатитак,щобнезнаходитися вплощиніробочогоінструмента,що обертається,післячогоувімкнітьелектроприлад наоднухвилинунамаксимальнукількість обертів.Пошкоджені робочі інструменти більшістю ламаються під час такої перевірки. h) Вдягайтеособистезахиснеспорядження 4. В залежностівідвидуробітвикористовуйте захиснумаску,захистдляочейабозахисні окуляри.Занеобхідністювдягайтереспіратор, навушники,захиснірукавиціабоспеціальний фартух,щобзахиститисебевідневеличких частинок,щоутворюютьсяпідчасшліфування, тачастинокматеріалу.Очі повинні бути захищені від відлетілих чужорідних тіл, що утворюються при різних видах робіт. Pеспіратор або маска повинні відфільтровувати пил, що утворюється під час роботи. При тривалій роботі при гучному шумі можна втратити слух.

i) Слідкуйтезатим,щобіншіособидотримувалися

безпечноївідстанівідВашоїробочоїзони. Кожен,хтозаходитьуробочузону,повинен матиособистезахиснеспорядження.Уламки оброблюваного матеріалу або зламаних робочих інструментів можуть відлітати та спричиняти тілесні ушкодженні навіть за межами безпосередньої робочої зони. j) Прироботах,колиробочийінструментможе зачепитизаховануелектропроводкуабо власнийшнурживлення,тримайте електроінструментлишезаізольованірукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом. k) Підчасзапускузавждиміцнотримайте інструментвруках. Реактивний обертальний момент двигуна, що розганяється до повної швидкості, може спричинити перевертання інструменту. l) Децеможливо,застосовуйтезатискачі,щоб зафіксувативиріб,щообробляється.Підчас експлуатаціївжодномуразінетримайтеводній руціінструмент,авіншійоброблюванудеталь невеликогорозміру. Затискайте дрібні оброблювальні деталі затискачами, щоб мати змогу керувати інструментом обома руками. Вироби округлої форми, як наприклад нагелі, труби та трубопровід, при розрізанні мають тенденцію згортатися в рулон та можуть защемити робочу насадку або зачепити оператора. m) Тримайтешнурживленнянавідстанівід робочогоінструмента,щообертається.При втраті контролю над приладом може перерізатися або захопитися шнур живлення та Ваша рука може потрапити під робочий інструмент, що обертається. n) Перш,ніжпокластиелектроприлад,зачекайте, покиробочийінструментповністюне зупиниться.Pобочий інструмент, що ще обертається, може зачепити поверхню, на яку Ви його кладете, через що Ви можете втратити контроль над електроприладом. o) Післязамінинасадкитавиконанняналаштувань переконайтесь,щогайкапатрона,патронтаусі іншірегулювальнікомпонентинадійно зафіксовані. Ослаблені регулювальні компоненти можуть несподівано зміститися, призводячи до втрати контролю над інструментом, а ослаблені частини, що обертаються, різко злетять. p) Незалишайтеелектроприладувімкнутимпідчас перенесення.Ваш одяг може випадково потрапити в робочий інструмент, що обертається, та робочий інструмент може пробуравити Вас q) Pегулярнопрочищайтевентиляційніщілини Вашогоелектроприладу.Вентилятор електромотора затягує пил у корпус, сильне накопичення металевого пилу може призвести до електричної небезпеки. r) Некористуйтесяелектроприладомпоблизувід горючихматеріалів.Такі матеріали можуть займатися від іскор. s) Невикористовуйтеробочіінструменти,що потребуютьохолоджувальноїрідини. Використання води або іншої охолоджувальної рідини може призвести до удару електричним

2)СІПАННЯТАВІДПОВІДНІПОПЕРЕДЖЕННЯ

• Зворотна віддача — це раптова реакція на запинання чи блокування обертального диску, абразивної стрічки, щітки чи іншої насадки. Зачеплення або застрявання призводить до різкої зупинки робочого інструмента, що обертається. В результаті електроприлад починає неконтрольовано рухатися з прискоренням проти напрямку обертання робочого інструмента в місці застрявання.

• Якщо, наприклад, шліфувальний круг зачепиться або застряне в оброблюваному матеріалі, кромка шліфувального круга, якою той зайшов у оброблюваний матеріал, може застряти і, таким чином, шліфувальний круг може вискочити з оброблюваної поверхні або сіпнутися. В результаті шліфувальний круг починає рухатися в напрямку особи, що обслуговує прилад, або у протилежному напрямку, в залежності від напрямку обертання круга в місці застрявання. При цьому шліфувальний круг може переламатися.

• Сіпання – це результат неправильної експлуатації або помилок при роботі з електроприладом. Йому можна запобігти за допомогою належних запобіжних заходів, що описані нижче. a) Міцнотримайтеелектроприлад,тримайтесвоє тілотарукиуположенні,вякомуВизможете протистоятисіпанню. З сіпанням можна справитися за умови придатних запобіжних заходів. b) Працюйтезособливоюобережністювкутах,на гострихкраяхтощо.Запобігайтевідскакуванню робочогоінструментавідоброблюваного матеріалутайогозаклинюванню.В кутах, на100 гострих краях або при відскакуванні робочий інструмент може заклинюватися. Це призводить до втрати контролю або сіпання. c) Невикористовуйтедисковіпилизтонкими зубцями. Подібні пили часто створюють зворотні віддачі та призводять до втрати контролю. d) Завждивводьтенасадкувматеріалвтомуж напрямку,вякомуріжучийкрайвиступаєз нього(щоспівпадаєзнапрямком,вякому вилітаютьстружки). Якщо інструмент буде введено в неправильному напрямку, то в результаті цього ріжучий край буде виходити з оброблювального матеріалу та тягтиме інструмент в напрямку його

e) Якщовикористовуютьсястальнінасадки-пили, ріжучідиски,швидкорізнірізціабокарбід- вольфрамовіфрези,слідзавждидобре фіксуватиоброблювальнудетальвзатискачах. Подібні дискові насадки заїдають навіть від найменшого похилу та створюють віддачу. В результаті заїдання ріжучий диск зазвичай ламається. В результаті заїдання стальна пила, швидкорізні різці або карбід-вольфрамова фреза може вискочити із заглибини та призвести до втрати контролю над інструментом. 3)ОСОБЛИВІПОПЕРЕДЖЕННЯПРИШЛІФУВАННІ ТААБРАЗИВНІОБРІЗАННІ a) Використовуйтетількирекомендованідля даногоелектроінструментутипидискових насадоктатількидлявказанихцілей. Наприклад: Ніколи не шліфуйте боковою поверхнею відрізного круга. Відрізні круги призначені для знімання матеріалу кромкою круга. Бічне навантаження може зламати шліфувальний круг. b) Знарізнимиабразивнимиконусоподібними шліфувальнимиголівкамитапробками використовуйтетількинепошкодженіоправкиз незатилованимплечовимфланцем,щомають відповіднийрозміртадовжину. Правильно підібрана оправка знизить ризик розламування. c) Уникайтезастряваннявідрізногокругаабо занадтосильногонатискання.Неробітьзанадто глибокихнадрізів.Занадто сильне натискання на відрізний круг збільшує навантаження на нього та його схильність до перекосу або застрявання і таким чином збільшує можливість сіпання або ламання шліфувального круга. d) Нетримайтерукунаоднійлініїздиском,що обертається,тапозадунього.У випадку коли в процесі роботи виникне віддача, диск та інструмент, який до цього рухався в протилежному від оператора напрямку, раптово відкинеться в сторону оператора. e) ЯкщовідрізнийкругзаклинитьабоВизупините роботу,вимкнітьелектроприладтатримайте йогоспокійно,покикругнезупиниться.Ніколи ненамагайтесявийнятизпрорізувідрізнийкруг, щощеобертається,інакшеелектроприладможе сіпнутися.З’ясуйте та усуньте причину заклинення. f) Невмикайтеелектроприладдотихпір,покивін щезнаходитьсявоброблюваномуматеріалі. Дайтевідрізномукругуспочаткудосягти повногочислаобертів,першніжВиобережно продовжитероботу.В противному випадку круг може застряти, вискочити з оброблюваного матеріалу або сіпнутися. g) Підпирайтеплитиабовеликіоброблювані поверхні,щобзменшитиризиксіпаннячерез заклиненнявідрізногокруга.Великі оброблювані поверхні можуть прогинатися під власною вагою. Оброблюваний матеріал треба підпирати з обох боків: як поблизу від прорізу, так і з краю. h) Будьтеособливообережніприпрорізахвстінах абовіншихмісцях,вякіВинеможете зазирнути.Відрізний круг, що занурюється, може порізати газопровід або водопровід, електропроводку або інші об’єкти і спричинити

4)ОСОБЛИВІПОПЕРЕДЖЕННЯПРИРОБОТІЗ ДРОТЯНИМИЩІТКАМИ a) Зважайтенате,щонавітьпідчасзвичайного використанняздротяноїщіткиможуть відламуватисяшматочкидроту.Нестворюйте занадтосильненавантаженнянадроти,занадто сильнонатискуючинащітку.Шматочки дроту, що відлітають, можуть дуже легко впиватися в тонкий одяг та/або шкіру. b) Першніжвикористовуватищітки,дайтеїм попрацювативхолостунаробочійшвидкостіне меншхвилини.Слідкуйте,щобпротягомцього часупередщіткоютапорядзнеюне знаходилисясторонніособи. Під час пусконалагоджувальних заходів будуть викидатися ослаблені зубці щітки або дроти. c) Спрямовуйтедротянущітку,якаобертається,від себе. Під час роботи з щітками дрібні стружки та фрагменти дроту можуть вилітати на великій швидкості та в’їдатися в шкіру.

• Цей інструмент не можна використовувати особам віком до 16 років

• Використовуйте цей інструмент лише для робіт без застосування води

• Передрегулюваннямабозаміноюприладдя обов’язкововиймітьвилкуізсітьовоїрозетки

• SKIL гарантує надійну роботу інструмента тільки при використанні відповідного приладдя

• Використовуйте лише приладдя, рекомендоване фірмою SKIL

• При установці/використанні насадок не від фірми SKIL, дотримуйтесь інструкцій відповідного завода-виробника

• Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження

• Не використовуйте пошкоджене, деформоване або вібруюче приладдя

• Поводьтесь та зберігайте шліфувальні/відрізні круги обережно, щоб запобігти появу на них тріщин та

• Бережіть насадки від ударів, струсів і мастила

• Ніколи не використовуйте шліфувальних кругів діаметром понад 32 мм (1 1/4”) Ø101

• Ніколи не використовуйте свердла діаметром понад 3,2 мм (1/8”) Ø

• Ніколи не використовуйте різального диску для бокового шліфування

• Ніколи не використовуйте перехідні муфти чи адаптери для прилаштування шліфувальних/ різальних дисків великого діаметру ПЕРЕДВИКОРИСТАННЯМ

• Перед роботою перевірте відповідність струму в мережі із струмом, позначені на інструменті (інструменти, розраховані на 230В або 240В, також можуть підключатися до мережі 220В)

• Необробляйтематеріали,щомістятьасбест (асбест вважається канцерогенним)

• Зафіксуйтеоброблюванудеталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж вручну)

• Використовуйте повністю розгорнений шнур подовжувача, який може витримувати навантаження в 16 Ампер

• Одягайте захисні окуляри та засоби захисту волосся , захисні рукавички та міцне взуття; а при необхідності –фартух

• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайтереспіраторіпрацюйтез пиловидаляючимпристроємпідчасувімкнення інструмента

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайтереспіраторіпрацюйтез пиловидаляючимпристроємпідчасувімкнення інструмента

• Слідуйте інструціям по роботі з матеріалами, продуцюючими пил

• Упевніться, що діаметр патрона відповідає діаметрові хвостовика приладдя

• Переконайтесь в, тому що інструмент вимкнено, перед тим як підключити його до розетки ПІДЧАСВИКОРИСТАННЯ

• Використовуйтедоданідоінструментудодаткові рукоятки (втрата контролю над інструментом може призводити до тілесних ушкоджень)

• Прироботах,колиробочийінструментможе зачепитизаховануелектропроводкуабо власнийшнурживлення,тримайте електроінструментзаізольованірукоятки (зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом)

• Не дозволяйте шнуру живлення стикатися з рухомими частинами інструменту; завжди викладайте шнур за задньою частиною інструменту

• Ніколи не використовуйте інструмент з пошкодженим шнуром; його повинен замінити кваліфікований фахівець

• Ніколиневикористовуйтеблокуванняшпинделя прироботіінструмента (пошкодження спричинені неправильною експлуатацією виключаються з

• Тримайте руки осторонь від насадок, що обертаються

• При шліфуванні металу утворюються іскри; не допускайте перебування в робочій зоні інших людей та горючих матеріалів

• При роботі не закривайте вентеляційні отвори

• У разі електричної або механічної несправності, негайно відключите інструмент і вимкніть з розетки ПІСЛЯВИКОРИСТАННЯ

• Робочий елемент продовжує обертатися деякий час після вимкнення інструмента

• Перед тим як покласти інструмент, вимкніть двигун та переконайтесь, що всі його рухомі частини повністю зупинились

• Після вимкнення інструмента, ніколи не намагайтеся зупинити робочий елемент силою

• Зберігайте інструмент у приміщеннях з температурою не вище 50°С ВИКОРИСТАННЯ

• Заміна приладдя 5 ! вимкнітьінструментівитягнітьвилкуз

! упевніться,щодіаметрпатронавідповідає діаметровіхвостовикаприладдя - натисніть кнопку блокування шпинделя B і утримуйте її під час повертання рукою гайки патрона D до того моменту, поки замок шпинделя не заблокує подальше обертання, потім ослабте гайку патрона D ключем E - вставте приладдя в патрон C до упору, щоб звести до мінімуму ексцентричність і незбалансованість - натисніть кнопку блокування шпинделя B і утримуйте її поки затягуєте гайку патрона D за допомогою ключа E ! незатягуйтенадтотугогайкупатронаD ! ніколинезатягуйтегайкупатронаякщоу ньомунемаєприладдя,оскількитакимчином можнапошкодитипатрон

• Заміна патронів 6 ! вимкнітьінструментівитягнітьвилкузрозетки - натисніть кнопку блокування шпинделя B і утримуйте її поки виймаєте гайку патрона D - вийміть патрон C - вставте новий патрон ! ніколинезатягуйтегайкупатронаякщоу ньомунемаєприладдя,оскількитакимчином можнапошкодитипатрон

• Перед використанням інструмента - упевніться, що приладдя правильно встановлене і міцно закріплене - перевірте чи приладдя вільно обертається при провертанні рукою - увімкніть для проби інструмент принаймні на 30 секунд на найвищих оборотах без навантаження, тримаючи його у безпечній позиції102 - негайно вимкніть інструмент у випадку значної вібрації або інших дефектів і перевірте інструмент щоб визначити причину

• Вимикач живлення 7 - вмикайте і вимикайте інструмент натискаючи кнопку A у положення “I”/”O” ! першніжприладдяторкнеться оброблюваноговиробу,інструментповинен набратиповніоберти ! першніжвимкнутиінструмент,йоготреба відвестивідоброблюваноговиробу

• Регулятор швидкості 8 Для отримання оптимальних результатів різних

- вибирайте швидкість за допомогою коліщати G (також і під час роботи пристрою) - використовуйте таблицю 9 як довідник для визначення правильної швидкості - перш ніж почати роботу, знайдіть оптимальну швидкість шляхом випробування на непотрібному

! післядовшихперіодівроботинамалій швидкостідайтепристроєвіохолонутипри роботінависокійшвидкостібезнавантаження приблизно3хвилини

• Утримування і робота інструментом 0 - тримати як олівець для прецизійної роботи (гравірування) - тримати однією рукою для менш прецизійної роботи (шліфування) - тримати за держак для додаткового контролю/

- не прикладайте до інструмента надто великого тиску, виконуйте роботу за рахунок швидкості

- може регулюватися як показано на рисунку - може встановлюватися у 4 різних позиціях

• Ліхтарик (невключаєтьсявстандартний комплектпоставки) @ Вмикайте і вимикайте ліхтарик J поворотом ручки K ліворуч і праворуч

• Гнучкий вал (невключаєтьсявстандартний комплектпоставки) # - встановіть гнучкий вал як показано на рисунку - використовуйте гнучкий вал для роботи у важкодоступних місцях Заміна приладдя при використанні гнучкого валу $ - потягніть муфту L донизу (= заблокуйте шпиндель) і утримуйте її під час повертання рукою гайки патрона D до того моменту, поки замок шпинделя не заблокує подальше обертання, потім ослабте гайку патрона D ключем E - вставте приладдя у патрон C - потягніть муфту L донизу (= заблокуйте шпиндель) і утримуйте її поки затягуєте гайку патрона D за допомогою ключа E

• Монтажний стенд (невходитьдостандартного комплектупоставки) % - закріпіть стенд на верстаті або столі з максимальною товщиною 60 мм - відрегулюйте висоту стенду повертанням труб M ліворуч, витягуванням їх на бажану висоту і повертанням їх праворуч - відрегулюйте висоту кронштейна підвіски N ослабленням кнопки P, встановленням кронштейна підвіски на бажану висоту і затягуванням кнопки P - прилаштуйте інструмент до кронштейна підвіски за допомогою гачка Q

• Збирання спеціалізованого приладдя ^ ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання

• Завжди тримайте інструмент та його шнур в чистоті (особливо вентиляційні отвори H 2) ! передчисткоюінструментунеобхідно роз’єднатиштепсельнийроз’їм

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com) ОХОРОНАНАВКОЛИШНЬОЇСЕРЕДИ

• Hевикидайтеелектроінструмент, принадлежностітаупаковкуразомзізвичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом - малюнок & нагадає вам про це ДЕКЛАРАЦІЯПРОВІДПОВІДНІСТЬ

• Ми заявляємо під нашу виключну відповідальність, що описаний в “Технічні дані” продукт відповідає таким нормам або нормативним документам: EN 60745, EN 61000, EN 55014 у відповідності до положень директив 2004/108/EG, 2006/42/EG, 2011/65/EC, 2009/125/EG (EC регулювання 1194/2012)103

• Зміряний відповідно до EN 60745 рівень тиску звуку даного інструменту 71 дБ(А) (стандартне відхилення: 3 дБ) i вібрація 2,9 м/с² (ручна методика; похибка K = 1,5 м/с²)

• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайтесебевідвпливувібрації, підтримуючиінструментійогодопоміжні пристосуваннявсправномустані, підтримуючирукивтеплі,атакожправильно огранизовуючисвійробочийпроцес
