MANUALE UTENTE 1415 AC SKIL

SAMSVARSERKLÄERING (€

• Vi erklær som eneansvarlig atproduktet som beskrives under "Tekniske data"stemmer overens med følgende normer eller normative dokumenter: EN 60745, EN 61000, EN 55014, jf. bestemmelsene i direktivene 2004/108/EF, 2006/42/EF, 2011/65/EU, 2009/125/EF (EU forskrift 1194/2012)
  Tekniske underlag hos: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

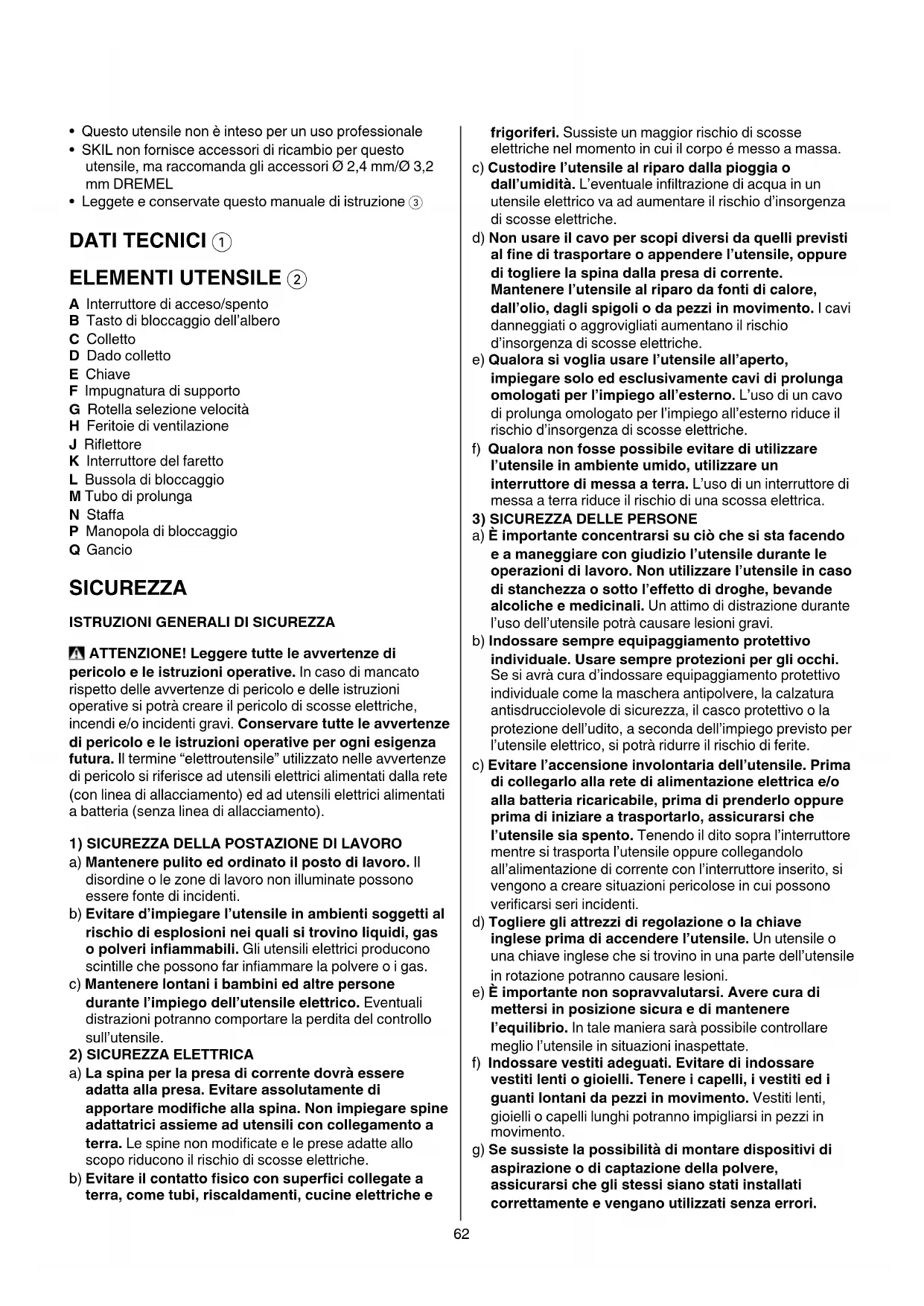

Utensile rotativo ad alta velocità 1415 INTRODUZIONE

• Questo utensile di alla precisione è ideale per smerigliare, levigare, tagliare, presare, lucidare e forare svariati materiali

• L'illuminazione di quello eletttroutensile è concepita per illuminare l'area di lavoro dell'eletttroutensile stesso e non è adatta per illuminare l'ambiente domestico (non inclusa di seriie)

• Questo utensile non è inteso per un uso professionale

• SKIL non fornisce accessori di ricambio per quello utensile, ma raccomanda gli accessori Ø 2,4 mm/Ø 3,2 mm DREMEL
• Leggete e conservate quello manuale di istruzione 3

DATI TECHNICI ①

ELEMENTI UTENSILE ②

A Interruttore di acceso/spento
B Tasto di bloccaggio dell'albero
C Colletto
D Dado colletto
E Chiave
F Impugnatura di supporto
G Rotella selezione velocità
H Feritoe di ventilazione
J Riflettore
K Interruttore del faretto
L Bussola di bloccaggio
M Tubo di prolunga
N Staffa
P Manopola di bloccaggio
Gancio

SICUREZZA

ISTRUZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potravecare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avventenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile"utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altre personne durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.
2) SICUREZZA ELETTRICA
a) La spina per la presa di corrente dovrè essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e

frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l'utensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad augmentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'utensile, oppure di togliere la spina alla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'utensile in ambiente umido, utilizzato un interrottore di messa a terra. L'uso di un interrottore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) É importante concentrarsi su cui che si sta facendo e a maneggiare con giudizio l'utensile durante le operazioni di lavoro. Non utilizzato l'utensile in caso di stanchezza o tutto l'effetto di drophe, bevande alcoliche e medicinali. Un attimo di restrazione durante l'uso dell'utensile potra causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'utensile elettrico, si potrà ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'utensile sia spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'utensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte dell'utensile in rotazione potranno causare lesioni.
e) É importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sare possibile controllare meglio l'utensile in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzatienza errori.

L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI
a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzato l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.
b) Non utilizzato utensili elettrici con interruptoridi dettagosi. Un utensile elettrico che non si più accendere o spegnere è pericoloso e dovrà essere riparato.
c) Prima di procedere ad operazioni di regolazione sull'utensile, prima di sostituire parti accessorie oppure prima di posare l'utensile al termini di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'utensile possa essereMESSO in funzione inavvertamente.
d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'utensile a persone che non sono abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione dell'utensile. Verificare che le parti mobili dell'utensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'utensile stesso. Far riparare le parti danneggiate prima d'implegare l'utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata molto accuratamente.
f) Mantenere affiliati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentlye e sono più facili da condurre.
g) Utilizzato utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.
5) ASSISTENZA
a) Fare riparare l'utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'utensile.

ISTRUZIONI PER LA SICUREZZA DEGLI UTENSILI ROTATIVI AD ALTA VELOCITA

1) ISTRUZIONI DI SICUREZZA PER TUTTE LE APPLICATIONI
a) Questo elettROUTensile è stato concepito per essere utilizzato come smerigliatrice, levigatrice, spazzola metallica, lucidatrice, utensile di intaglio o di taglio. Attenersi a tutte le avventenze di pericololo, istruzioni, rappresentazioni e dati che si ricevono insieme all' elettROUTensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericololo di provocare una scossa

elettrica, di sviluppare incendi e/o di provocare seri incidenti.

b) Non utilizzato nessun accessorio che la casa costruttrice non abbia escludamente previsto e raccomandato per questo elettROUTensile. Il simplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.
c) Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quando il numero massimo di giri riportato sull'elettROUTensile. Un accessorio che giri più rapidamente di quanto consentito cui essere danneggiato.
d) Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettROUTensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile controllari a sufficientia.
e) Le dimensioni delle dischi, del tamburo di sabbiatura e di qualsiasi altri accessorio devono essere accuramente dimensionati in rapporto all'albero o alla pinza dell'eletttroutensile. Portautensili ed accessori che non si adattano perfettamente al mandrino portamola dell'eletttroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
f) Dischi, tamburi di sabbiatura, frese o altri accessori montati sul mandrino devono essere completamente inserti nell'anello o nel mandrino. La "sporenza" o la lunghezza del mandrino dal disco all'anello delve essere minima. Se il mandrino non ha una tenuta sufficiente e/o la sporenza del disco è troppo lunga, il disco montato potrebbe allentarsi ed essere espulso a grande velocità.
g) Non utilizzato mai accessori danneggiati. Prima di agli uso ispezionare gli accessori: per es. i dischi abrasivi per assicurarsi che non presentino trucoli e sprepolature, i tamburi di sabbiatura che non presentino sprepolature, rotture o usura eccessiva, le spazzole metalliche che non presentino fili di metallo allentati o crepati. Se I'elettROUTensile oppure l'accessorio impiegato dovesse sfuggire alla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare I'elettROUTensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire ancche ad altre persona presenti di avvinciniarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.
h) Indossare abbigliamento di protezione ④ . A seconda dell'applicazione in corso utilizzato una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei scaraventati per l'aria nel corso di diverse applicazioni. La

maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
i) Avere cura di evitare che altre persone possano avvincinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligiamo protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidentianche al di fuori della zona diretta di lavoro.
j) Tenere l'electroutensile sempre per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebboVenire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione cui mettere tanto tensione anche parti metalliche dell'utensile, causando una scossa elettrica.
k) Durante l'avvio tenere sempre l'utensile saldamente con le mani. La coppiia di torsione del motore in accelerazione fino a piena velocità può far ruotare l'utensile.
l) Usare delle pinze per fissare il pezzo in lavorazione, se necessario. Durante l'uso non tenere mai un pezzo piccolo in una mano e l'utensile nell'altra. Il fissaggio di un piccolo pezzo in lavorazione permette sempre di usare entrambé le mani per controllare l'utensile. Materiali rotondi come chiodienza testa, tubi o tubature hanno la tendenza di rotolare nelle vengono tagliati e possono jegare la punta o farla saltare verso l'utente.
m) Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'eletttradoutsile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.
n) Mai pogiare l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sua fermato completeness. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendo Vi perdere il controllo sull'elettroutensile
o) Dopo aver cambiato le punte o essere rispetto regolazioni, assicurarsi che il dato della pinza, il mandrino o qualsiasti altri dispositivo di regolazione siano serrati saldamente. Dispositivi di regolazione allentati possono spostarsi inaspettatamente facendo perdere il controllo e componenti in movimento POSSONO essere proietti con violenza.
p) Mai trasportare l'elettroutensile nelle questo dovesse essere ancora in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore.
q) Pulire regolarmente le feritoie di ventilazione dell'elettROUTensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte ragcolla di polvere di metallo cui provocare pericoli di origine elettrica.

2) CONTRACCOLPO E RELATIVE AVVERTENZE DI PERICOLO

r) Non utilizzato mai l'electroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco quosti materiali.
s) Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.
- Un contraccolpo è una reazione improvisa quando un disco in movimento, un nastro abrasivo, una spazzola o qualsiasi altri accessori è consumato o ha delle sporgenze. Agganciandosi oppure bloccandi si portautensili o accessori provoca un arresto improvisio della rotazione dello stesso. In questo caso l'operaore non è più in grado di controllare l'elettROUTensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione del portautensili o dell'accessorio.
- Se p.es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in quello modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operaatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.
- Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettrotensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.
a) Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Prendendo appropriate misure di precauzione l'operatore cui è essere in grado di tenero fatto controllo le forze di contraccolpo.
b) Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
c) Non applicare lame per sega a denti fini. Questo tipo di lame crea spesso contraccolpi e perdita di controllo.
d) Far sempre avanzare la punta nel materiale nella stessa direzione in cui il bordo di taglio esce dal materiale (ché è la stessa direzione in cui vengono proiettati i trucioli). Facendo avanzare l'utensile nella direzione errata, il bordo di taglio della punta esce dall'area di lavoro e trascina l'utensile in direzione dell'avanzamento.
e) Quando si usano seghe d'acciaio, dischi da taglio, frese ad alta velocità o frese in carburo di tungsteno, fissare sempre accuramente l'area di lavoro. I dischi si bloccano se leggermente smussati nella scanalatura e possono dare un contraccolpo. quando un disco da taglio si blocca, il disco si rompe. quando la sega d'acciaio, le frese ad alta velocità o le

frese in carburo di tungsteno si bloccano, sostare nella scanalatura e far perdere il controllo.

3) AVVISI DI SICUREZZA SPECIFICI PER LE OPERAZIONI DI SMERIGLIATURA E DI TRONCATURA ABRASIVA

a) Usare solo i tipi di dischi raccomandati per il proprio utensile elettrico e solo per le applicazioni raccomandate. P.es.: Mai esquire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.
b) Per i coni abrasivi filettiati usare solo mandrini per dischi intatti con una flangia di spallaenza rilievo della dimensione e lunghezza giusta. Usando mandrini giusti riducono la possibilità di rottura.
c) Evitare di far bloccare il disco abrasivo da taglio diritto oppure di eserciture una pressione troppo alta. Non eseguire tagliccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumento la sollecitatione e la si rende maggiornente soggetta ad angolature improprie o a blocchi venendoosi a creare il pericolo di contraccolpo oppure di rottura dell'utensile abrasivo.
d) Non posizionare la mano allineata con il disco in movimento o dietro adesso Quando, durante l'operazione, il disco si allontana alla mano, il possibile contraccolpo cui proiettare il disco in movimento e l'utensile elettrico direttamente in direzione dell'operatore.
e) Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, specnere l'electroutensile e tenerlo fermo fino a quando il disco si sare fermato completeness. Nontentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.
f) Mai rimettere l'electrontensile in funzione fintanto cheesso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.
g) Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori sono piegarsi tanto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sua nelle vicinanze del taglio di troncatura che in quale del bordo.
h) Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può essere fornecce un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.

4) AVVISI DI SICUREZZA SPECIFICI PER LAVORI CON SPAZZOLE METALLICHE
a) Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro scaraventati per l'aria possono penetrare molto fácilmenteattraverso indumenti sottili e/o la pelle.
b) Le spazzole devono funzionare a velocità d'esercizio per almeno un minuto prima di essere usate. Durante但这a attesa nessuno deve stare di fronte o allineato alla spazzola. Setole o fili metallici vengono proietti durante la fase di riscaldamento.
c) Tenere la spazzola in movimento in direzione tale che gli oggetti vengano proiettati lontano. Parti piccole e minuscoli frammenti di filo metallico possono essere proiettati ad alta velocità durante l'uso delle spazzole, conficcandosi nella pelle.

NOTE GENERALI

• Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni
• Utilizzate quello utensile escludamente per lavorazioni a secco
• Staccate sempre la spina dell'utensile prima di effettuare regolazioni oambiare gli accessori ACCESSORI
• La SKIL garantisce un perfetto funzionamento dell'utensile soltanto se vengono utilizzati accessori originali
• Utilizzate esclusivamente gli accessori raccomandati
• Per il montaggio/uso di accessori non di produzione SKIL, osservare le istruzioni del fabbricante interessato
• Utilizzate solo accessori il cui numero massimo di giri corrisponda almeno al massimo dei numeri di giri dell'utensile
  Non usare accessori danneggiati, deformati, o vibranti
• Maneggiare e conservare con cura i mole da smeriglio/ taglio onde evitare scheggiature e rottura
• Proteggere gli accessori da impatto, da urti e dal grasso
  Nonutilizzate mole da smeriglio con diametro superiore a 32mm 11/4")0
  Nonutilizzate punte con diametro superiore a 3,2 mm (1/8")0
• Non usare mai una mola da taglio per smeriglio laterale
• Non utilizzate riduttori od adattatori per mole da smeriglio/taglio a foro grande

PRIMA DELL'USO

• Controllare che la tensione dell'alimentazione sia la stessa di quale indica sulla targhetta dell'utensile (gli utensili con l'indicazione di 230V o 240V posso sono essere collegati ancche alla rete di 220V)
  Non lavorare mai materiali contenenti amianto (l'amianto è ritenuto materiale cancerogeno)
• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se fissato con apposti dispositivi di serraggio o con una morsa e non tenendolo con la mano)

• Usare cavi di prolunga completeness srotolati e sicure con una capacité di 16 Amp

• Portare occhialoni di protezione e protezione dell'udito, quanti di protezione e scarpe dure; quando necessario, indossareanche un grembiule

• Le polveri di materiali come vernici contenti piombo, alcune specie di legno, minerali e metallo sono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all'operaatore o ad altre persone presenti sulippo); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzato un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Rispettare le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione
• Assicuratevi che la dimensione del colletto corrisponda alla dimensione gambo dell'accessorio
• Assicurarsi che l'utensile sia spento quando si inserisce alla rete

DURANTE L'uso

• Utilizzare le impugnature supplementari fornite insieme all'utensile (la perdita di controllo sull'utensile può comportare il pericolo di incidenti)
• Tenere l'electroutensile per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbo venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete (il contatto con un cavo sotto tensione cui mettere tanto tensioneanche parti metalliche dell'apparecchio, causando una scossa elettrica)
• Mantenere sempre il cavo distante dalle parti in movimento dell'utensile; spingere il cavo verso la parte posteriore, distante dall'utensile
• Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato
• Non utilizzate il blocco mandrino nelle l'utensile è in funzione (i dati causati dall'uso improprio dell'utensile sono escludi alla garanzia)
• Mantenere le mani distanti dagli accessori che girano
• Nella smerigliatura del metallo vengono generate scinttile; allontanare altre persono o materiali inflammabili dall'area di lavoro
• Tenete libero le feritoie di ventilazione durante la lavorazione
• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile e staccate la spina

DOPO L'USO

• L'accessorio continua a ruotare per un dato tempo dopo che l'utensile è stato spento
• Prima di riporre l'utensile, spegnere il motore ed assicurarsi che tutte le parti in movimento si siano arrestate completeness
• Dopo aver spento l'utensile, non arrestare mai la rotazione dell'accessorio applicandovi una forza
• Riponete l'utensile in un luogo con temperatura inferiore ai 50^

USO

• Cambio di accessori (5)

! spegnete l'utensile e togliete la spina alla presa di corrente
! assicuratevi che la dimensione del colletto corrisponda alla dimensione gambo dell'accessorio
- premete il pulsante blocco mandrino B e mantenetelo in posizione perché ruotate manually il dato del colletto D fino al punto di arresto (imposto dal blocco mandrino) ed allentate il dato del colletto D con la chiave E
- inserite completeness (fino al punto di arresto) un accessorio nel colletto C per ridurre i problemi di bilanciamento o di fuoriuscita dell'accessorio
- premete il pulsante blocco mandrino B e mantenetelo in posizione nelle stringete il dato del colletto D con la chiave E

! non stringeteccessivamente il dato del colletto D

! non stringete il dato del colletto, se non avete montato un accessorio, per evitare di danneggiarlo

• Cambio di colletti 6

! spegnete l'utensile e togliete la spina alla presa di corrente
- premete il pulsante blocco mandrino B e mantenetetelo in posizione nelle estraete il dato del colletto D
- rimuovete il colletto C
- inserte un nuovo colletto
! non stringete il dato del colletto, se non avete montato un accessorio, per evitare di danneggiarlo

• Prima di utilizzato l'utenile

• assicurarsi che l'accessorio sia montato correttamente e fissato saldamente

• controllate che l'accessorio giri liberamente, facendolo ruotare con la mano
  -fare girare a vuoto l'utensile per almeno 30 secondi alla velocità massima in una posizione sicura

• arrestare immediamente in caso di forti vibrazioni o altri difetti e cercare di determinare la causa

• Interruptions on/off ⑦

• accendete/spegnete l'utensile premendo l'interruttore
  A in posizione "I"/"O"
  ! prima che l'accessorio raggiunga il pezzo in lavorazione, l'utensile delve girare a piena velocità
  ! prima di spegnere l'utensile, dovreste sollevarlo dal pezzo di lavorazione

Controllo della velocità ⑧

Per risultati ottimale su materiali diversi

• selezionate la velocità con la rotella G (anche quando l'utensile è in funzione)
• usate la tabella ⑨ come riferimento per determinare la giusta velocità
• prima di iniziare un lavoro, trovate la velocità ottimale facendo delle prove su del materiale di scarto

! dopo lunghi periodi di lavoro a bassa velocità, lasciate che l'utensile si raffreddi facendolo funzionare ad alta velocità perché carico per circa 3 minuti

• Tenuta e guida dell'utensile (10)

• presa a matita per lavori di precisione (fresare)

• presa ad una mano per lavori di precisione minore (smerigliare)

• impugnatura di supporto per maggiore controlo/ comfort

• non applicate eccessiva pressione sull'utensile; lasciate che la velocità lavori per voi

• Impugnatura di supporto ⑪

• può essere regolata come illustrato

• può tessere montata in 4 posizioni

• Luce (non inclusa di seri) 12

Per accendere e spegnere la luce J, ruotate la manopola K in senso antiorario/orario

Giunto flessibile (non incluso di seri) 13

• montate il giunto flessibile seguendo l'illustrazione
  -utilizzate il giunto flessibile per lavorare in zone difficultamente raggiungibili

Cambio di accessori con il giunto flessible 14

• spingete verso il basso il manicotto L (=bloccomandrino) e mantenetelo in posizione nelle ruotate manualmente il dato del colletto D fino al punto diarresto (imposto dal blocco mandrino) ed allentate il dato del colletto D con la chiave E
• inserte un accessorio nel colletto C

• riportate il manicotto L verso l'alto (=blocco mandrino) mantenetelo in posizione nelle stringete il dato del colletto D con la chiave E

• Supporto di montaggio (non incluso di seri) 15

• montate il supporto su un cavolo da lavoro o un piano con spessore massimo di 60 mm

• per regolare l'altezza del supporto, ruotate i tubi M in senso anti-orario, allungateli per raggiungere l'altezza desiderata e ruotatei in senso orario
• per regolare l'altezza della staffa N, allentate la manopola P, regolare l'altezza e stringete nuovamente la manopola

• fissate l'utensile alla staffa con il gancio Q

• Assemblaggio di particolari accessori 16

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione H ②)

! prima di pulire estrarre la spina alla presa

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli eletttroutensili SKIL

• inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

TUTELA DELL'AMBIENTE

Non gettare l'utensile elettrico, gli accessori e

I'imballaggio tra i rifiuti domestici (solo per paesi UE)

• secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible
• il simbolo ⑦ vi ricorderà quello fatto quando dovrete eliminarle

DICHIARAZIONE DEL CONFORMITA (C)

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei "Dati tecnici" è conforme alle seguenti normative ed ai relativi documenti: EN 60745, EN 61000, EN 55014 in base alle prescrizioni delle direttive 2004/108/EG, 2006/42/EG, 2011/65/UE, 2009/125/EG (UE regolamento 1194/2012)
- Fascicolo technique: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Misurato in conformità al EN 60745 il livello di pressione acustica di quello utensile è 71 dB(A) (deviazione standard: 3 dB) e la vibrazione 2,9m / s^2 (metodo mano-braccio; incertezza K = 1,5m / s^2 )

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello valore più essere utilizzato perMETTERA a confronto un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazionimentionate

• se si utilizes l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumento notevolmente

• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro

H

(1) (2) (3) (4) (5) (6) (7) (8) (9) (10)

aannn aegnnn nnnn 0

jL jLJy JyJyJyJyJyJyJy

A

Jn 1
