MANUALE UTENTE 1490 MA SKIL

Dichiarazione di conformità UE Utensile multifunzione Codice prodotto Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati di seguito, nonché alle seguenti normative. Documentazione tecnica presso:

Utensile multifunzione 1490 INTRODUZIONE

• Questo utensile è stato concepito per segare e tagliare legno, plastica, intonaco, metalli e piastrelle per pareti morbide, nonché per la sabbiatura di piccole superci

• A causa della propulsione oscillante, l’accessorio oscilla no a 22000 volte al minuto a 3°, il che rende l’utensile particolarmente adatto per i lavori di precisione in angoli, punti stretti e dicili da raggiungere.

• Questo utensile permette l’utilizzo dei più comuni accessori disponibili, compresi gli accessori OIS e Starlock in commercio 3

• Leggete e conservate questo manuale di istruzione 4 DATI TECNICI 1 ELEMENTI UTENSILE 2 A Vite di ssaggio con rondella B Chiave esagonale C Paltorello D Dispositivo per l’estrazione della polvere E Interruttore di acceso/spento F Rotella selezione velocità G Feritoie di ventilazione H Lama per sega a segmenti J Lama per tagli in profondità (metallo, 20 mm) K Lama per tagli in profondità (metallo, 10 mm) L Lama per tagli in profondità (legno, 20 mm) M Lama per tagli in profondità (legno, 10 mm) P Foglio abrasivo (grosso) Q Foglio abrasivo (ne) SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER

ELETTROUTENSILI AVVERTENZA Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad elettroutensili alimentati dalla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino41 liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

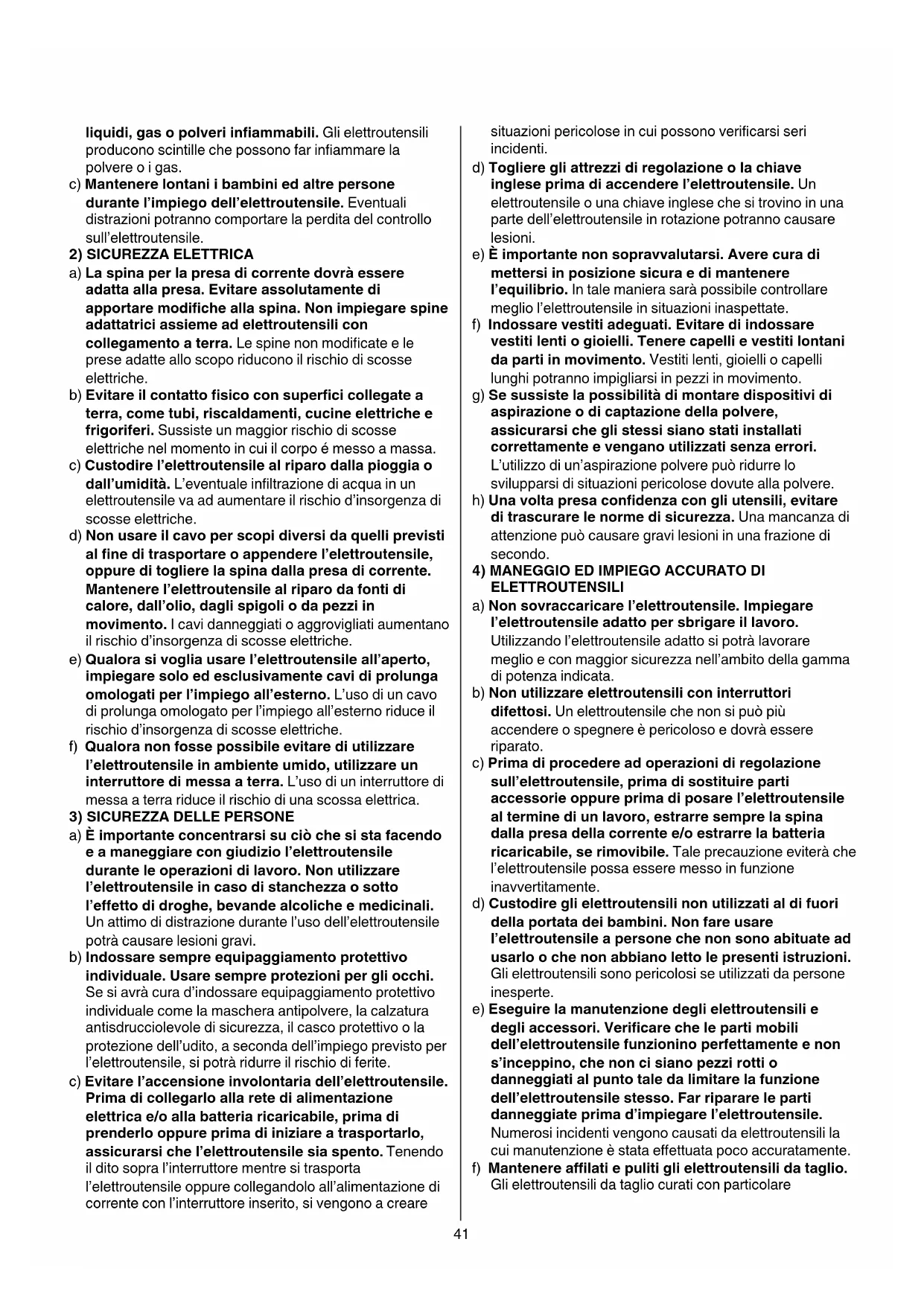

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’elettroutensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un elettroutensile o una chiave inglese che si trovino in una parte dell’elettroutensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI

ELETTROUTENSILI a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per sbrigare il lavoro. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’elettroutensile, prima di sostituire parti accessorie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l’elettroutensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Far riparare le parti danneggiate prima d’impiegare l’elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere affilati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare42 attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superci di presa scivolose non consentono di manipolare e controllare l’utensile in caso di situazioni inaspettate.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile.

• Questo utensile non dev’essere utilizzato da persone di età inferiore ai 16 anni

• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp

• Controllare che la tensione dell’alimentazione sia la stessa di quella indicata sulla targhetta dell’utensile (gli utensili con l’indicazione di 230V o 240V possono essere collegati anche alla rete di 220V)

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Utilizzare morsetti o altre attrezzature per fissare e sostenere il pezzo di lavorazione a una piattaforma stabile (tenere il pezzo in lavorazione in mano o stretto al corpo è instabile e può far perdere il controllo dell’utensile)

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Staccate sempre la spina dell’utensile prima di effettuare regolazioni o cambiare gli accessori

• Durante le operazioni di lavoro tenete sempre l’utensile con ambedue le mani ed assumete una sicura posizione di lavoro

• Mantenere sempre il cavo distante dalle parti in movimento dell’utensile; spingere il cavo verso la parte posteriore, distante dall’utensile

• Usare guanti protettivi quando si cambiano accessori (il contatto con l’accessorio può causare lesioni)

• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l’utensile e staccate la spina

• Se durante un’operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina dalla presa

• Non usare l’utensile quando il cavo è danneggiato; farlo sostituire da personale qualicato

• Quando riponete l’utensile accertatevi che non ci siano parti in movimento e che il motore sia spento

DURANTE LA SABBIATURA/IL TAGLIO

• Tenere l’elettroutensile per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbo venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete (il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’elettroutensile, causando una scossa elettrica)

• Tenere lontane le mani dall’area di taglio; non posizionare per alcun motivo le mani sotto il materiale durante le operazioni di taglio

• Al fine di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si può creare il pericolo di esplosioni; penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)

• Non usate la lama in caso sia crepata, deformata o non tagliente

DURANTE LA SABBIATURA

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione della polvere per i materiali in lavorazione

• Usare l’utensile solo per la sabbiatura a secco (la penetrazione di acqua nel motore aumenta il rischio di scossa elettrica)

• Evitare di toccare il foglio mentre questo si trova in movimento

• Non continuare ad usare fogli usurati, stagliati oppure già troppo carichi di materiale levigato

• Nella levigatura del metallo vengono generate scintille; non usare l’aspirapolvere e allontanare altre persone e materiali inammabili dall’area di lavoro

SPIEGAZIONE DEI SIMBOLI PRESENTI

SULL’UTENSILE 3 Questo utensile permette l’utilizzo dei più comuni accessori disponibili, compresi gli accessori OIS e Starlock in commercio 4 Leggere il manuale di istruzioni prima dell’uso 5 Doppio isolamento (non è necessario alcun cavo di terra) 6 Non gettare l’utensile tra i riuti domestici43 USO

• Cambio di accessori 7 ! estrarre la spina dalla presa - rimuovere/montare l’accessorio richiesto come illustrato - assicurarsi che le aperture dell’accessorio si incastrino nelle linguette della testa dell’utensile (qualsiasi posizione d’incastro possibile) - montare l’accessorio con il centro depresso verso il basso - allentare/ssare la vite A con la chiave esagonale B - verificare che l’accessorio sia fissato saldamente (accessori ssati male o non saldamente possono allentarsi durante l’uso e causare pericoli)

• Montaggio del foglio abrasivo 8 - sbattere il VELCRO del paltorello C 2 per rimuovere la polvere prima di applicare il foglio abrasivo - montare il foglio abrasivo di VELCRO come illustrato ! e necessaria foglio abrasivo perforato per l’aspirazione ! i fori del foglio devono corrispondere ai fori della piastra ! sostituire il foglio abrasivo consumato per tempo ! usare l’utensile sempre con l’intera superficie di VELCRO coperta da foglio abrasivo

• Aspirazione polvere/trucioli 9 - montare il dispositivo per l’estrazione della polvere D come illustrato - montare l’aspirapolvere ! non usare il dispositivo per l’estrazione della polvere/l’aspirapolvere durante al smerigliatura di metallo - pulire il dispositivo per l’estrazione della polvere D regolarmente per ottenere una raccolta della polvere ottimale

• Acceso/spento - per accendere/spegnere l’utensile, spingere l’interruttore E 2 nella posizione “I”/”O” ! prima che l’accessorio raggiunga il pezzo in lavorazione, l’utensile deve girare a piena velocità ! prima di spegnere l’utensile, dovreste sollevarlo dal pezzo di lavorazione

• Regolare la velocità di lavoro 0 - con la rotella F è possibile regolare la frequenza d’oscillazione richiesta, da bassa (1) ad alta (6) (anche mentre l’utensile è in uso) - la velocità di esercizio ottimale dipende dal materiale e può essere stabilita mediante prove pratiche

• Tenuta e guida dell’utensile ! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) ! - tenere scoperte le feritoie di ventilazione G 2 - non applicare troppa pressione sull’utensile (una pressione eccessiva farà riscaldare troppo la punta e ne accorcierà la durata) CONSIGLIO PRATICO

• Usare la lama per sega a segmenti H 2 per separare e tagliare in profondità legno, intonaco, gesso e plastica (anche per segare vicino a bordi, angoli e in punti dicili da raggiungere)

• Usare la lama per tagli in profondità J 2 per separare e tagliare in profondità metalli ferrosi e non ferrosi

• Usare la lama per tagli in profondità K 2 per piccoli lavori di separazione e tagli in profondità di metalli ferrosi e non ferrosi

• Usare la lama per sega a segmenti L 2 per separare e tagliare in profondità legno, intonaco, gesso e plastica morbida (anche per segare vicino a bordi, angoli e in punti dicili da raggiungere)

• Usare la lama per tagli in profondità M 2 per piccoli lavori di separazione e tagli in profondità di legno, intonaco, gesso e plastica morbida MANUTENZIONE / ASSISTENZA

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione G 2) ! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com)

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e l’imballaggio tra i rifiuti domestici (solo per paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo 6 vi ricorderà questo fatto quando dovrete eliminarle RUMOROSITÀ / VIBRAZIONE

• Misurato in conformità al EN 62841 il livello di pressione acustica di questo utensile è 85 dB(A) ed il livello di potenza acustica 96 dB(A) (deviazione standard: 3 dB), e la vibrazione ✱ m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²) ✱ durante la levigatura 4,1 m/s² ✱ quando si tagliano con la lama per tagli in profondità 7,4 m/s² ✱ quando si tagliano con la lama per sega a segmenti 7,1 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 62841; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori dierenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene eettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione44 ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro
