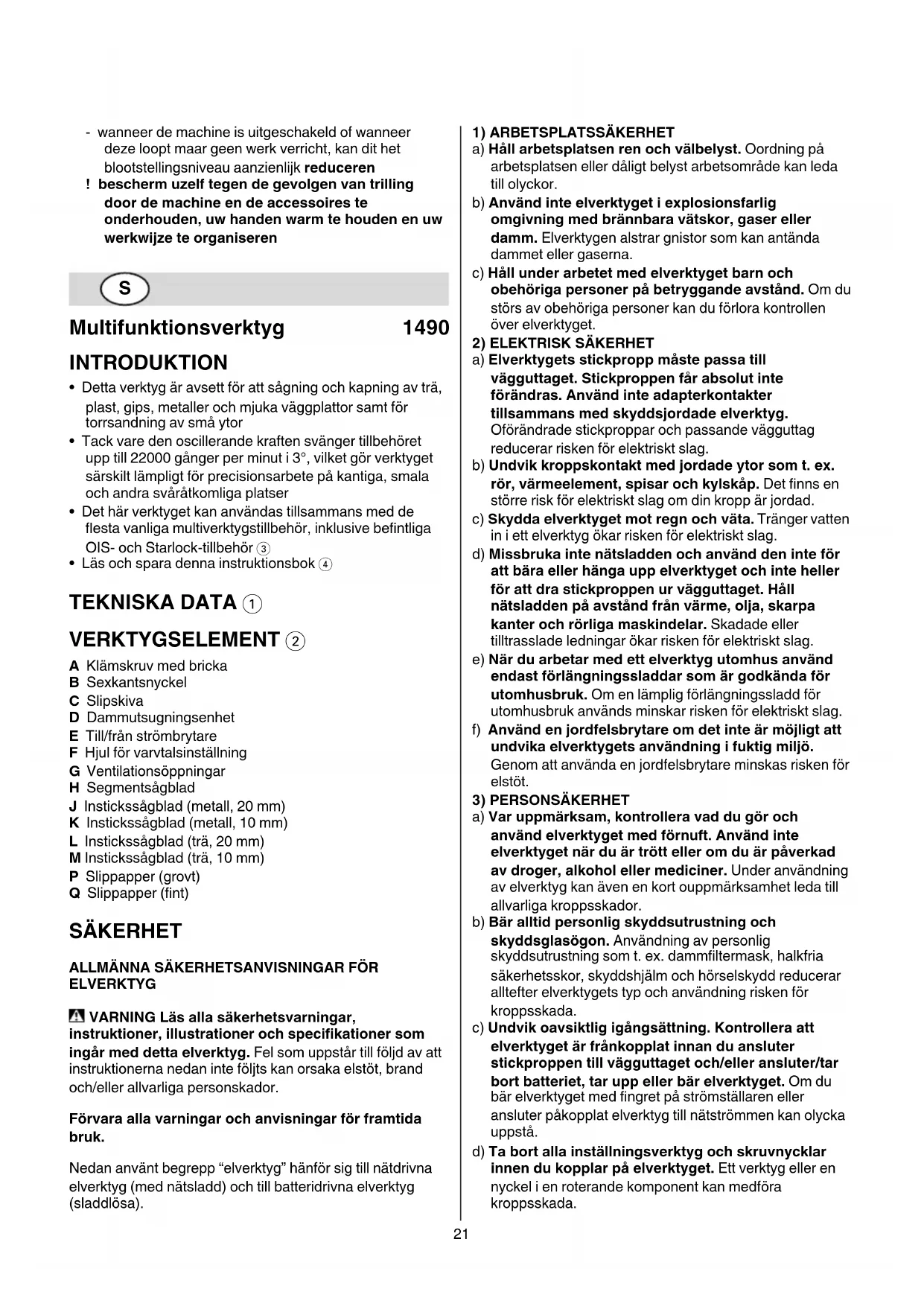

BRUKSANVISNING 1490 MA SKIL

Multifunktionsverktyg

1490

INTRODUKTION

• Detta verktyg ar avsett for att ságning och kapning av trä, plast, gips, metaller och mjuka vaggplattor samt für torrsandning av små ytor
• Tack vare den oscillatorande kraften svanger tillbehoret upp till 22000 ganger per minut i 3^ , vilket gör verktyget särskilt lampligt für precisionsarbete på kantiga, smala och andra svåråtkomliga platser
• Det har verktyget kan anvandas tillsammans med de flesta vanliga multiverktygstillbehör, inklusive befintliga OIS- och Starlock-tillbehör (3)
• Läs och spara denna instruktsbok ④

TEKNISKA DATA ①

VERKTYGSELEMENT ②

A Klamskruv med bricka
B Sexkantsnyckel
C Slipskiva
D Dammutsugningsenhet
E Till/frán strömbrytare
F Hjul for varvitalsinställing
G Ventilationsöppninger
H Segmentsågblad
J Instickssagblad (metall, 20mm
K Instickssagblad (metall, 10 mm)
L Instickssagblad (tra, 20 mm)
M Instickssagblad (tra, 10 mm)
P Slippapper (grovt)
Q Slippapper (fint)

SÄKERHET

ALLMÄNNASÄKERHETSANVISNINGAR FÖR ELVERKTYG

VARNING Läs alla sakerhetsvarningar, instruktioner, illustrationer och specifikationer som ingár med detta elverktyg. Fel som uppstãr till foljd av att instruktionerna nedan inte foljts kan orsaka elstöt, brand och/eller allvarlga persorskador.

Förvara alla varninger och anvisningar for framtida bruk.

Nedan använt begrupp "elverktyg" hänfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1) ARBETSPLATSSAKERHET
a) Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller)dalgit belyst arbetsomrade kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.
2) ELEKTRISK SAKERHET
a) Elverktygets stickpropp maste passa till vagguttaget. Stickpropp fär absolut inte forändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg.
Oforandrade stickproppar och passande vagguttag reducerar risken for elektriskt slag.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spasar och kylskap. Det finns en större risik for elektriskt slag om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata. Tränger vatten in i ett elverktyg ökar risken for elektriskt slag.
d) Missbruka inte natsladden och använd den inte für att bara eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Håll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elektriskt slag.
e) När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar godkända for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elektriskt slag.
f) Använd en jordfelsbrytare om det inte ar möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risiken for elstöt.
3) PERSONSÄKERHET
a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyget;när du ar trött ell er om du ar paverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasogon. Användning av personlig skyddsutrustning som t. ex. damffiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd reducerar alltefter elverktygets typ och användning risken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erler bar elverktyget. Om du bar elverktyget med fingret pa stromstallaren ell er ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innen du koplar på elverktyget. Ett verktyg aller en nyckel i en roterande component kan medforakroppsskada.

e) Överskatta inte din förmåga. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändade situationer.
f) Bär lämplica kläder. Bär inte lost hängande kläder eller smycken. Håll haret och kläderna på avstand frän de rörliga delarna. Lõst hängande kläder, smycken och langt harekan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna ar ratt monterade och anvands på korrekt satt. Användning av dammutsugning minskar de risker damm orsakar.
h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktyggets sakerhetsprinciper. En vardslos Åtgård kan leda till allvarlig personskada inom brådelen av en sekund.
4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG
a) Überbelasta inte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan kopplas in erller ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innaninstallingar utfors, tillbehorsdilar byts ut ellerelverktyget lagras. Denna skyddsagtgard forhindrar oavsiktlig inkoppling av elverktyget.
d) Förvara elverktygen öåkomliga für barn. Låt elverktyget inte användas av personer som inte ar fortrogna med dess användning eller inte LASTenna anvisning. Elverktygen ar farliga om de anvands av oerfarna personer.
e) Underhäll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats; orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget Återanvänds. Mänga olyckor orsakas av dālgigt skötta elverktyg.
f) Häll skärverktygen skarpa och rena. Omsorgsfullt sköta skärverktyg med skarpa eggarkommen inte sa latt i klam och går lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisninger. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icedeandamalsenligt satt kan farliga situationer uppsta.
h) Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.
5) SERVICE
a) Lat elverktyget repareras endast av kualificerad fackpersonal och med originalreservdilar. Dettagaranterar att elverktygets sakerhet uppratthalls.

SÄKERHETSANVISNINGAR FÖR MULTIFUNKTIONSVERKTYG

ALLMÄNT

Den har maskinen ske inte anvandas av personer under 16 ar
- Använd welt utrullade och sakra förlängningssladdar med kapacitet på 16 A
- Kontrollera alltid att den tillförda strömtypen stämmer med spanninger som anges på maskinens markplat (maskiner med beteckningen 230V eller 240V kan även anslutas till 220V)
- Undvik skador genom att ta bort skruvar, spikar aller andra foremål ur arbetsstystcket; ta dem bort innan du startup ett arbete
- Använd klämmor eller nagot annat praktiskt sätt att sökra och stöta arbetsstycket mot en stabil platterm (om du häller arbetsstycket i handen eller mot kroppen blir det instabilit, vilket kan leda till att du tappers kontrollen)
- Asbesthaltigt material fár inte bearbetas (asbest anses vara cancerframkallande)
- Dra alltid ur stickkontakten fran vaggurtaget innan du gör nàgon justering eller byter tillbehör
- Vid arbete häll alltid maskinen stadigt med bada händerna och se till att du star stadigt
- Hall alltid sladden på sakert avstand frän rörliga maskindelar; für sladden bakåt bort frän maskinen
- Använd skyddshandskarRARY du byter tillbehör (kontakt med tillbehörret kan leda till skador)
- I handelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten
- Skadas eller kapas natsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten
- Använd ej maskinen om sladden ar trasig;进展情况 den byta ut av en kvalificerad person
- När du ställer ifrän dig maskinen mäste motorn vara franslagen och de rörliga delarna ska ha stannat fullständigt

VID SAGNING/KAPNING

• Hall fast elverktyget vid de isolerade greppytorna när arbenen utförs på ställen)där insatstillbehoret kan skada dolda elledninger erller egen natsladd (kontakt med en spanningsforande ledning kan satta elverktygets metalldelar under spanning och leda till elstöt)
• Håll händer undan frän kapningsområdet; undanhäll händer frän materialets undersida vid kapning
• Använd lampliga detektorer für lokalisierung av dolda försernjningsledninger erller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borning i vattenledning kan förorsaka sakskador erler elstöt)
• Använd inte en trasig, deformerad aller slo blad

VID SLIPNING

• Viss typ av damm, exemplvis färg som innehäller bly, vissaTRSorter, mineraler och metaller kan vara hälsovådiga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i narhen); använd

andningssskydd och arbeta med en dammuppsamlare om sadan anslutning finns

Vissa typ er damm ar klassificerade sa som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser for trabehandling; använd andningskydd och arbeta med en dammuppsamlare om saban anslutning finns
- Folj de nationella krav, som finns angäende damm, for de material du skull arbete med
Användendast verktyget for torrsandning (inträngande av vatten i verktyget ökar risken for en elektrisk stöt)
- Berör inte roterande slippapper
- Forslitna, rivna eller kraftigt igensatta slippapper fár ej användas
- Vid slipning av metall bildas gnistor; använd inte dammsugare och häll andra personer och antändbart material på avständ frän arbetsområdet

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

③ Det här verktyget kan användas tillsammans med de flesta vanliga multiverktygstillbehör, inklusive befintlga OIS- och Starlock-tillbehör
4Läs brauksanvisningen fore användning
⑤ Dubbel isolering (ingen jordning kravs)
⑥ Maskinen fär inte kastas i hushällssoporna

ANVÄNDNING

• Byte av tillbehör ⑦

! drag ur stickkontakten
- ta bort/montera det erfordrade tillbehoret enligt bilden
- kontrollera att tillbehörets öppningar hakar fast i verktygshuvudets tungor (alla läspositioner möjliga)
- montera tillbehoret med den nedtryckta mittpunkten nedat
- lossa/drag át skruven A med sexkantsnyckeln B
- kontrollera att tillbehöret sitter ordentigt (felaktigt)
eller ej sakert monterade tillbehör kan lossna under
användning och medföra fara)

• Montering av slippapper 8

• knacka dammet fran kardborffastet pa slipskivan C ② innan du fester slippapperet

• montera VELCRO-slippapperet enlicht bilden
  ! dammuppsamlingen kraver perforerat slippapper
  ! perforering i slippappret ske overensstämme med halen i slipplattan
  ! byt slittna slippapper i tid
  ! anecd maskinen alltid med hela kardborrytan tackt med slippapper

Damm-/spanutsugning ⑨

• montera dammutsugningsenheten D enlicht bilden
• anslut dammsugaren
  ! använd inte dammutsugningsenheten/ dammsugaren nar du slipar metall
• for optimal dammuppsugning D skadammapasen tommasregelbundet

Till/fran

• starta/stäng av maskinen genom att satta omkopplaren E ② i laget "I"/"O"
  ! innan tillbehöret sätts till arbetsstyetck skall maskinen ha upnätt full hastighet
  ! maskinen skull tas bort frän arbetsstystcket innan den stängs av

Stalla in arbetshastigheten 10

• med skivan F kan den erfordrade oscillatorande frekvensen justeras frän lag (1) till hög (6) (även nar verktyget ar igang)

• basta arbetshastighet ar beroende pa materialet och kan bast avgoras genom att prova sig fram

• Fattning och styrning av maskinen

! under arbetet, häll alltid verktyget i det grå greppet (1)
- häll ventilationsöppningarna G ② ej överträckta
- använd inte für stort tryck på verktyget (hög'tryck genererar mer varme vilket förkortar livslängden på tilbehöret)

ANVÄNDNINGSTIPS

• Använd segmentsågbladet H ② for att seperera och instickssäga i trä, murbruk, gips och plast (även for att saga nara kanter, i hörn och andra svärätkomliga områden)
• Använd instickssagbladet J (2) für att separera och instickssaga i järn- och icedjärnmetaller
• Använd instickssagbladet K ② für ); minnde seperaring och instickssagning i järn- och ickejärnmetaller
• Använd instickssågbladet L ② für seperaring och djup instickssågning i tra, murbruk, gips och plast (även for att saga nara kanter, i horn och andra svåråtkomliga områden)
• Använd instickssagbladet M ② for att minde seperaring och instickssagning i tra, murbruk, gips och mjuka plaster

UNDERHÄLL / SERVICE

• Hall alltid din maskin och sladden ren (speziellt ventilationsöppningarna G ②)
  ! drag ur stickkontakten innan rengöring
• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstä, bör reparation utforas av auktoriserad serviceverkstad for SKIL elverktyg
• sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till fösäljaren eller till narraste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)

MILJÖ

• Elektriska verktyg, tillbehör och forpackning fär inte kastas i hushällssoporna (gäller endast EU-länder)

• enligt direktivet 2012/19/EG som avser ädre elektrisk och elektronisk utrustning och dess tillampning enligt nationell lagstiftning skaatuttjenta elektriska verktyg sorteras separat och lämnas till miljövänlig Återvinning

• symbolen ⑥kommen att pâminna om detta när det ar tid att kassera

LJUD/VIBRATION

• Ljudtrycksnivan som uppmatts enligt EN 62841 ar påenna maskin 85 dB(A) och ljudeffektnivan 96 dB(A) (standard deviation: 3 dB), och vibration m / s^2 (vektorsumma i tre riktninger; onoggrannhet K = 1,5m / s^2
• vid slipning 4,1 m/s²
• vid kapning med instickssågblad 7,4 m/s²
• vid kapning med segmentsågblad 7,1 m/s²

Vibrationsemissionsvardet har uppmatts enigt ett standardiserat test i enlighet med EN 62841; detta varde kan anvandas for att jamfora vibrationen hos olica verktyg och som en ungefarylig uppskattning av hur stor vibration anvandaren utsats for när verktyget anvands enligt det avsedda syfet

• om verktyget används på ett annat ¬n det avsedda syfitet eller med fel eller)dalgit underhällna tillbehör kan detta drastiskt öka vibrationsnivån
• nar verktyget stängs av ellr ar pem inte anvands, kan detta avsevart minska vibrationsnivan

! skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt
