1490 MA - Multiferramentas SKIL - Manual de utilização gratuito

Características técnicas	Ferramenta multifuncional SKIL 1490 MA, potência de 200 W, velocidade variável de 10 000 a 22 000 oscilações por minuto.
Uso	Ideal para lixamento, corte, raspagem e moagem em diversos materiais como madeira, metal e plástico.
Manutenção e reparação	Limpe regularmente os filtros e as peças removíveis, verifique o estado dos acessórios e substitua-os se necessário.
Segurança	Use óculos de proteção e máscara contra poeira, não toque nas peças em movimento, desligue o aparelho ao trocar acessórios.
Informações gerais	Peso leve para manuseio ideal, design ergonômico para conforto em uso prolongado, garantia de 2 anos.

Perguntas frequentes - 1490 MA SKIL

Como posso trocar o acessório no SKIL 1490 MA?

Para trocar o acessório, certifique-se de que a ferramenta está desligada. Remova o acessório pressionando o botão de desbloqueio e puxando-o para fora do suporte. Insira o novo acessório até que esteja bem encaixado.

Qual é a potência do SKIL 1490 MA?

O SKIL 1490 MA tem uma potência de 300 W, permitindo realizar uma variedade de tarefas de bricolagem.

Como limpar o SKIL 1490 MA após o uso?

Para limpar a ferramenta, use um pano seco para remover poeira e detritos. Evite usar água ou produtos líquidos, pois podem danificar o aparelho.

Que tipo de tomada é necessária para usar o SKIL 1490 MA?

O SKIL 1490 MA requer uma tomada elétrica padrão de 230 V.

É possível usar o SKIL 1490 MA para trabalhos ao ar livre?

Recomenda-se usar o SKIL 1490 MA apenas em ambientes internos ou locais secos. Evite o uso ao ar livre para prevenir riscos de choque elétrico.

Como posso ajustar a velocidade da ferramenta?

O SKIL 1490 MA está equipado com um regulador de velocidade. Gire o botão de ajuste de velocidade conforme necessário para ajustar a velocidade da ferramenta.

O SKIL 1490 MA vem com acessórios incluídos?

Sim, o SKIL 1490 MA geralmente vem com vários acessórios, incluindo lâminas e ferramentas de lixamento, mas verifique a caixa para a lista completa.

O que fazer se o SKIL 1490 MA não funcionar?

Verifique primeiro se a ferramenta está bem conectada e se a tomada está funcionando. Se o problema persistir, entre em contato com o serviço de atendimento ao cliente para obter ajuda.

Qual é a garantia do SKIL 1490 MA?

O SKIL 1490 MA geralmente tem garantia de 2 anos a partir da data de compra. Guarde seu comprovante de compra para qualquer reclamação.

Como armazenar o SKIL 1490 MA?

Armazene a ferramenta em local seco e fresco, protegido da umidade. Use sua caixa ou estojo original, se disponível, para protegê-la.

MANUAL DE UTILIZADOR 1490 MA SKIL

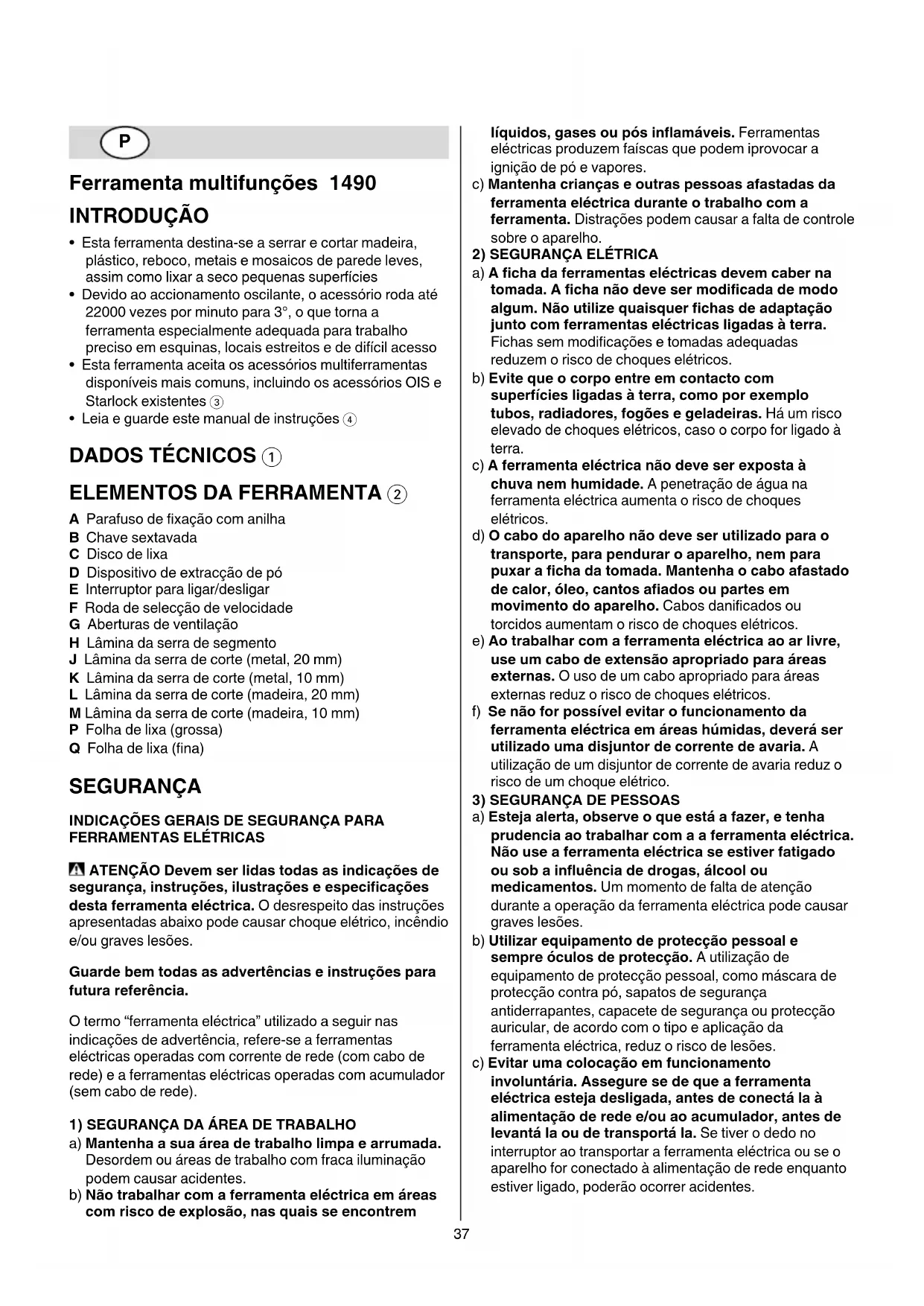

Ferramenta multifunções 1490 INTRODUÇÃO

-Esta ferramenta destinata-se a serrar eURTARmadeira, plastico,reboco,metais e mosaicos de parede leves, assim como lixar a seco(PCquenas superficies
- Devido ao acontecimiento oscilante, o acessório roda até 22000 vezes por minuto para 3^ , o que torna a ferramenta especialmente adequada para trabalho preciso em esquinas, locais estreitos e de dificil accesso
-Esta ferramenta aceita os accesarios multiferramentas disponiveis mais comuns, incluindo os accesarios OIS e Starlock existentes ③
Leia e guarde este manual de instruções ④

DADOS TÉCNICOS ①

ELEMENTOS DA FERRAMENTA ②

A Parafuso de fixação com anilha
B Chave sextavada
C Disco de lixa
D Dispositivo de extracao de po
E Interruptor para ligar/desligar
F Roda de seleção de velocidade
G Aberturas de ventilacao
H Lámina da serra de segmento
J Lámina da serra de corte (metal, 20 mm)
K Lámina da serra de corte (metal, 10 mm)
L Lámina da serra de corte (madeira, 20 mm)
M Lámina da serra de corte (madeira, 10 mm)
P Folha de lixa (grossa)
Q Folha de lixa (fina)

SEGURANÇA

ATENÇÃO Devem ser lidas todas as indentações de segurar, instruções, ilustrações e espécificações这其中 ferramenta eletrica. O desrespeito das instruções presentadas abaixo pode causarCHOque elétrico, incendio e/ou graves lesoes.

Guarde bem todas as advertências e instruções para futura referencia.

O termo "ferramenta eletrica" realizado a seguir nas indicações de advertência, refere-se a ferramentas electricas operadas com corrente de rede (com cabo de rede) e a ferramentas electricas operadas com Accumulator (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua area de trabalho limpa e arrumada. Desordem ou areas de trabalho com fraça iluminação podem causar acidentes.
b) Não travaçar com a ferramenta elétrica em和地区 com risco de explosão, nas quais se encontrar

liquidos, gases ou pos inflamáveis. Ferramentas électricas produzem falcas que podem iprovocar a ignião de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas da ferramenta eletrica durante o trabalho com a ferramenta. Distrações podem causar a falta de controle sobre o aparecido.

2) SEGURANÇA ELETRICA

a) A FHA da ferramentas eletricas devem caber na tomada. A ficha nao deve ser modificada de modo algoum. Nao utilize quaisquer fichas de adaptação尽头 com ferramentas eletricas ligadas à terra. Fichas sem modificações e tomadas adequadas reduzem o risco de choques eletricos.

b) Evite que o corpo entre em contacto com superficies ligadas a terra, como por exemple tubos, radiadores, fogoes e geladeiras. Ha um risco elevado deCHOQUES elétricos, caso o corpo for ligado a terra.

c) A ferramenta eletrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eletrica aumenta o risco deCHOques electrolycos.

d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, oleo, cantos afiados ou partes em movimento do aparelho. Cabos danificados ou torcidos AUGMENTAM o risco de choques eletricos.

e) Ao travaçar com a ferramenta eletrica ao ar livre, use um cabo de extensão apropriado para和地区 externas. O uso de um cabo apropriado para和地区 externas reduz o risco de Choques electricos.

f) Se não for possível executar o Functionamento da ferramenta eletrica em和地区 humidas, deverá ser utilizes a disjuntor de corrente de avaria. Autilização de um disjuntor de corrente de avaria reduz o risco de umCHOqueEletrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eletrica. Não use a ferramenta eletrica se estiver fatigado ou sob a influência de drogas, alcool ou medicamentos. Ummomento de falta de atençao durante a operação da ferramenta eletrica pode causar graves lesões.
b) Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A'utilização de equipamento de proteção pessoal, como mascaça de proteção contra po, sapatos de segurar antiderrapantes, capacete de segurar ou proteção auricular, de acordo com o tipo e aplicação da ferramenta eletrica, reduz o risco de lesões.
c) Evitar una colocacion em functiimento involuntaria. Assegure se de que a ferramenta electrica esteja desligada, antes de connecta la a alimentacion de rede e/ou ao accumulator, antes de levanta la ou de transporte la. Se tiver o dedo no interruptor ao transportar a ferramenta electrica ou se o aparelho for connectao a alimentacion de rede enquanto estiver ligado, poderao ocorro acidentes.

4) USO E TRATAMENTO DE FERRAMENTAS ELETRICAS

d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eletrica. Uma chave de fenda ou chave de ajuste que se encontrar numa parte molev do aparelho, pode levar a lesoes.
e) Não se sobrestime. Mantenha uma posicao firme e mantenha sempre o equilibrio. Donta forma poderá sera mais fácil controlar o aparelho em situações inesperadas.
f) Use roupa apropriada. Não use roupa larga ou joias. Mantenha os@cabelos e roupas afastados de partes em movimento. Roupas largas, joias ou@cabelos longos podem ser agarradas por partes em movimento.
g) Se for prevista a montagem de dispositivos de aspiração de po e de dispositivos de recolha, assegure-se de que está connectados e que sejam realizados de forma correcta. A utilização de uma aspiração de po pode reduzir o perigo devido ao po.
h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacent e ignore os princípios de seguranca da ferramenta. Uma ação descuidada pode causar ferimentos graves numa falção de segundo.
a) Não sobrecarregue a ferramenta elétrica. Use para o seu trabalho a ferramenta elétrica correcta. À ferramenta correcta realizára o trabalho de forma melhor e mais segura dentro da faixa de potência indicada.
b) Não utilize a ferramenta elétrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta elétrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e delve ser reparada.
c) Puxar a ficha da tomada e/ou remove o acumulador, se amovivel, antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta.Esta medida de seguranca evita que a ferramenta eletrica sera ligada acidentalmente.
d) Guarde ferramentas eletricas que não estiverem送去 realizadas, for a do alcance de crianças. Não permita que o aparecido soit utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eletricas são perigosas nas vezes de pessoas sem treinamento.
e) Trate a ferramenta eletrica e os acessórios com cuidado. Verifique se as partes moveris do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas, que possam influenciar o的功能amento do aparelho. Peças danificadas devem ser reparadas antes dautilização do aparelho. Muito acidentes tem como causa uma manutençao insufficiente das ferramentas electricas.
f) Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos afiados travam com menos frequencia e podem ser controladas com maior dificuldade.
g) Use a ferramenta eletrica, os acessos os bits da ferramenta etc., de acordo com estas instruções. Considere también as condições de trabalho e o trabalho a ser efectuado. Autilização da ferramenta

eléctrica para outros fins que os previstos, pode resultar em situações perigosas.

h) Mantenha os punhos e as superficies de agarrar secas, limpas e livres de oleo e massa consistente. Punhos e superficies de agarrar escorregadas não permitem o manuseio e controle seguros da ferramenta em situacoes inesperadas.

5) SERVICO

a) A sua ferramenta eletrica so deve ser reparada por pessoal qualificado e so devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a seguranca da ferramenta eletrica.

INSTRUÇÉS DE SEGURANÇA PARA FERRAMENTAS MULTIFUNÇÉS

GENERAL

• Esta ferramenta não deve ser realizada por pessoas menosores de 16 anos
• Utilize extensions completely desenroladas e seguras, com uma capacidade de 16 Amp
• Certifique-se sempre de que a tensione de alimentacao está de acordo com a tensiono indicada na placadedeficacao da ferramenta (ferramentas com aindicacao de 230V ou 240V también poder ser ligadas auma fonte de 220V)
• Evite danificar a ferramenta em superficies com pregos ou parafusos; remove-os antes de fazer a trabalho
• Utilize os grampos ou outras forma pratica para apoiar e fixar a coisa de trabalho numa plataforma estavel (segurar o trabalho com a mão ou contra o corpo deixa a coisa instavel e pode provocar a perda de controlo)
• Não processor material que contenha asbesto (asbesto é considerado como sentido cancerígeno)
• Desligue sempre a ficha da tomada antes de proceder a qualquer ajustamento ou troca de acessório
• Durante o trabalho segure sempre a ferramenta firmamente com tambas as mãos e mantenha uma posicao firme
• Mantenha sempre o fio afastado das peças rotativas da ferramenta; colque o fio paraTRS, fora do alcance da ferramenta
• Use luvas de proteção quando Mudar os acessórios (contacto com o acessório pode provocar lesões)
• Em caso de anomalias electricas ou mecânicas, désigne imeditamente a ferramenta e tire a ficha da tomada
• Caso o fio for danificado ou cortado durante o trabalho, não toque no fio, mas tire imeditamente a ficha da tomada
• Não utilizes ferramenta caso o fio esteja danificado; mandando-o substituir por pessoal qualificado
• Quando guardar a ferramenta,deeracertificar-se que o motor esta devidamente parado assim como todas as peças rotativas

QUANDO SERRAR/CORTAR

• Segurar a ferramenta electrica celas superficies de punho isoladas ao executareworkos durante os quais o acessario possa atingir cabos electricos escondidos ou o proprietary cabo de rede (ocontacto com um cabo sob tensao también pode colocar sob

tensão as peças metálicas da ferramenta e levar a umCHOque elecrico)

• Mantenha as mãos afastadas da area de corte; nunca toque por boa do material por qualquer motivo durante o corte
• Utilizar detectores apropriados para detectar tubos e cabos de alimentação escondidos, ou consulta afirmá de alimentação local (o contacto com um caboelectrico pode levar a incência eachoelectrico; adanificaçãodeumcano de gas pode levar àexplosão;apenetracao deuma tubulação deágua provocadanos materiais ou pode provocar umchoqueelectrico)
• Não utilize lâminas que se encontrar rachadas, deformadas ou cagas

QUANDO LIXAR

• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alergicas e/ou干嘛as respiratórias ao operador ou às pessoas presentes); use máscara respiratória e travaíbe com um dispositivo de extracción de pó quando ligado a
• Determinados temas de pó são classificados como substancías cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e travaíbe com um dispositivo de extracción de pó quando ligado a
• Siga o regulamento nacional quando a EXTRAÇÃO de bó, em função dos materiais que não ser realizados
• Utilize a ferramenta apenas para lixagem a seco (a entrada de agua na ferramenta aumento o risco deCHOque electrico)
• Não entra em contacto com a folha de lixadeira em precisão deixa.
• Folhas de lixadeira gastas, rasgadas ou muito sujos não devem continuar a ser realizadas
• Ao lixar metais, devido as faíscas produzidas, não utilize o aspirador e mantenha afastadas outras pessoas e materiais combustíveis à area de trabalho

EXPLICACAO DOS SIMBOLOS DA FERRAMENTA

③ Esta ferramenta aceita os acessos multiferramentas disponveis mais comuns, incluindo os acessos OIS e Starlock existentes
4 Lei o manu al de instru oes ante de utilar o equipamento
⑤ Isolamento duplo (nenhum fio de terra necessário)
⑥ Nao deite a ferramenta no lixo domestico

MANUSEAMENTO

• Substituição de acessórios (7)

! desligar da fonte de corrente

• retire/monte o acessório necessário conforme ilustrado
• certificque-se de que as aberturas do acessario engatam nas patilhas da casa da ferramenta (qualquer posicao de encaixe possivel)
• monte o acessório com o centro comprido apontado para baixo

• desaperte/aperte parafuso A com a chave hexagonal B

• verifie o aperto do acessario (os acessórios apertados Incorrectamente ou mal apertados podem fazer soltos durante o functimento ecriar perigo)

Montagem das folhas de lixa 8

• sacuda o pó do tecido de VELCRO do disco de lixa C ② antes de montar a folha de lixa
• monte a folha de lixa VELCRO como ilustrado

!deerasurfolhadeslixaperfuradasnosystemadeaspiracao depo

! a perfuração da folha de lixadeerva corresponder à perfuração da ferramenta
! troque as folhas de lixas gastas atempadamente
! utilize sempre a ferramenta com toda superficie de VELCRO coberta com a folha de lixa

• Extracção de pô/aparas ⑨

• monte o disposicao de extracao de po D conforme ilustrado

• aplique o aspirador

! não utilize o disposicao de extracao de po/ aspirador quando lixar metais
- limpe o dispositovo de extracao de po D regularamente para una recolha de po optima

• Ligar/desligar

• ligue/desligue a ferramenta premindo o interruptor E (2) para a posicao "I"/"O"
  ! a ferramentadeerátrabalhar na velocidademaxima antes de alcancar a peça aabalhar
  ! antes de desligar a ferramenta, deve levanta-la da peça de trabajo

• Ajustar a velocidade de trabalho 10

• com a roda F podeajustarafrequencia de oscilação necessaria debaixa (1)aalta (6)(tambem com aferramenta emfunacionamento)

• a velocidade de trabalho optima depende do material e pode ser determinada pelas tentativas praticas

• Segurar e guiar a ferramenta

! durante o trabalho, segure sempre a ferramenta na(s) area(s) de fixação cinzenta(s) ⑪

• mantenha as aberturas de ventilacao G ② destapadas
• não aplicé demasiada pressão na ferramenta (a pressão excessiva provocá calor excessivo e pode reduzir a)duração do acessório)

CONSELHOS DE APLICAZão

• Utilize a lámina da serra de segmento H (2) para Separar e cortar madeira, reboco, gesso e plástico (também para serrar+junto a esquinas, cantos ou和地区 de dificil accesso)
• Utilize a lamina da serra de corte J ② para Separar e cortar materiais ferrosos e não ferrosos
• Utilize a lámina da serra de corte K ② para Separar e cortar (cortes mais poucoens) materiais ferrosos e não ferrosos
• Utilize a lámina da serra de corte L ② para Separar e cortar (cortes profundos) madeira,reboco, gesso e plástico (tambem para serrar jusqu'à esquinas, cantos ou和地区 de dificil acesso)
• Utilize a lamina da serra de corte M ② para Separar e cortar (cortes mais��enos) madeira, reboco, gesso e plácicos leves

MANUTENÇA / SERVICO

• Mantenha a ferramenta e o fio sempre limpos (especialmente as ranhuras de respiração G ②)
  ! desligar a ferramenta da fonte de corrente antes de limpar
• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficial de service autorizada para ferramentas electricas SKIL
• envie a ferramenta sem descontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistencia SKIL mais proximo (os endereços assim como a mapa de peças da ferramenta está mentionados no www.skil.com)

AMBIENTE

• Não deite ferramentas electricas, acessórios e embalagem no lixo dométrico (apenas para paises da UE)

• de acordo com a directiva europeia 2012/19/CE sobre ferramentas electricas e electrónicas usadas e a transposão para as leisnationais, as ferramentas electricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecologica
  -imbledon 6 Ihe avisaré em caso de necessidade de arranja-las

RUIDO / VIBRAÇÃO

• Medido segundo EN 62841 o nível de pressão acústica这其中 ferramenta é 85 dB(A) e o nível de potência acústica 96 dB(A) (espaço deerro:3 dB),e a vibração m / s^2 (soma de vectores de tres direcções; incerteza K = 1,5m / s^2

• durante a lixage 4,1 m/s²

• aoURTAR com a lamina da serra de corte 7,4 m/s²

• ao cortar com a lamina da serra de segmento 7,1 m/s²

• O nível de emissão de vibrações foi medico de acordo com um teste normalizzato fornecido na EN 62841; pode ser realizado para comparar uma ferramenta com outras e como uma avaliação preliminar de exposicao à vibração quando utilize a ferramenta para as aplicacoes mentionadas

-'utilizar a ferramenta para diferentes aplicacoes ou com acessos differentes ou mantidos deficientamente, podeLER significativamente o nivel de exposicao
- o número de vezes que a ferramenta é desligada ou quando estiver a trabalho sem fazer nada, pode reduzir significativamente oível de exposicao
! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as muitos quentes e organizando os padrões de trabalho
