Tekniske specifikationer	Multifunktionsværktøj SKIL 1490 MA, effekt på 200 W, variabel hastighed fra 10.000 til 22.000 svingninger pr. minut.
Anvendelse	Ideel til slibning, skæring, skrabning og slibning på forskellige materialer som træ, metal og plastik.
Vedligeholdelse og reparation	Rengør regelmæssigt filtre og aftagelige dele, kontroller tilbehørets tilstand og udskift om nødvendigt.
Sikkerhed	Brug beskyttelsesbriller og støvmaske, rør ikke ved bevægelige dele, frakobl apparatet ved udskiftning af tilbehør.
Generelle oplysninger	Let vægt for optimal håndtering, ergonomisk design for langvarig komfort ved brug, 2 års garanti.

Ofte stillede spørgsmål - 1490 MA SKIL

Hvordan skifter jeg tilbehør på SKIL 1490 MA?

For at skifte tilbehør skal du sikre dig, at værktøjet er frakoblet strømmen. Fjern tilbehøret ved at trykke på låseknappen og trække det ud af holderen. Indsæt det nye tilbehør, indtil det sidder fast.

Hvad er effekten på SKIL 1490 MA?

SKIL 1490 MA har en effekt på 300 W, hvilket gør det muligt at udføre en række gør-det-selv-opgaver.

Hvordan rengør jeg SKIL 1490 MA efter brug?

Brug en tør klud til at fjerne støv og snavs fra værktøjet. Undgå at bruge vand eller flydende rengøringsmidler, da det kan beskadige apparatet.

Hvilken type stik er nødvendig for at bruge SKIL 1490 MA?

SKIL 1490 MA kræver en standard 230 V elektrisk stikkontakt.

Er det muligt at bruge SKIL 1490 MA til udendørs arbejde?

Det anbefales kun at bruge SKIL 1490 MA indendørs eller på tørre steder. Undgå udendørs brug for at forhindre risiko for elektrisk stød.

Hvordan justerer jeg hastigheden på værktøjet?

SKIL 1490 MA er udstyret med en hastighedsregulator. Drej hastighedsjusteringsknappen efter behov for at justere værktøjets hastighed.

Er der tilbehør inkluderet med SKIL 1490 MA?

Ja, SKIL 1490 MA leveres normalt med flere tilbehør, herunder klinger og slibeværktøjer, men tjek kassen for den komplette liste.

Hvad gør jeg, hvis SKIL 1490 MA ikke fungerer?

Kontroller først, at værktøjet er korrekt tilsluttet, og at stikkontakten fungerer. Hvis problemet fortsætter, kontakt kundeservice for hjælp.

Hvad er garantien på SKIL 1490 MA?

SKIL 1490 MA har normalt 2 års garanti fra købsdatoen. Gem dit købsbevis til eventuelle reklamationer.

Hvordan opbevarer jeg SKIL 1490 MA?

Opbevar værktøjet på et tørt og køligt sted, beskyttet mod fugt. Brug dets etui eller originalkassen, hvis tilgængelig, for at beskytte det.

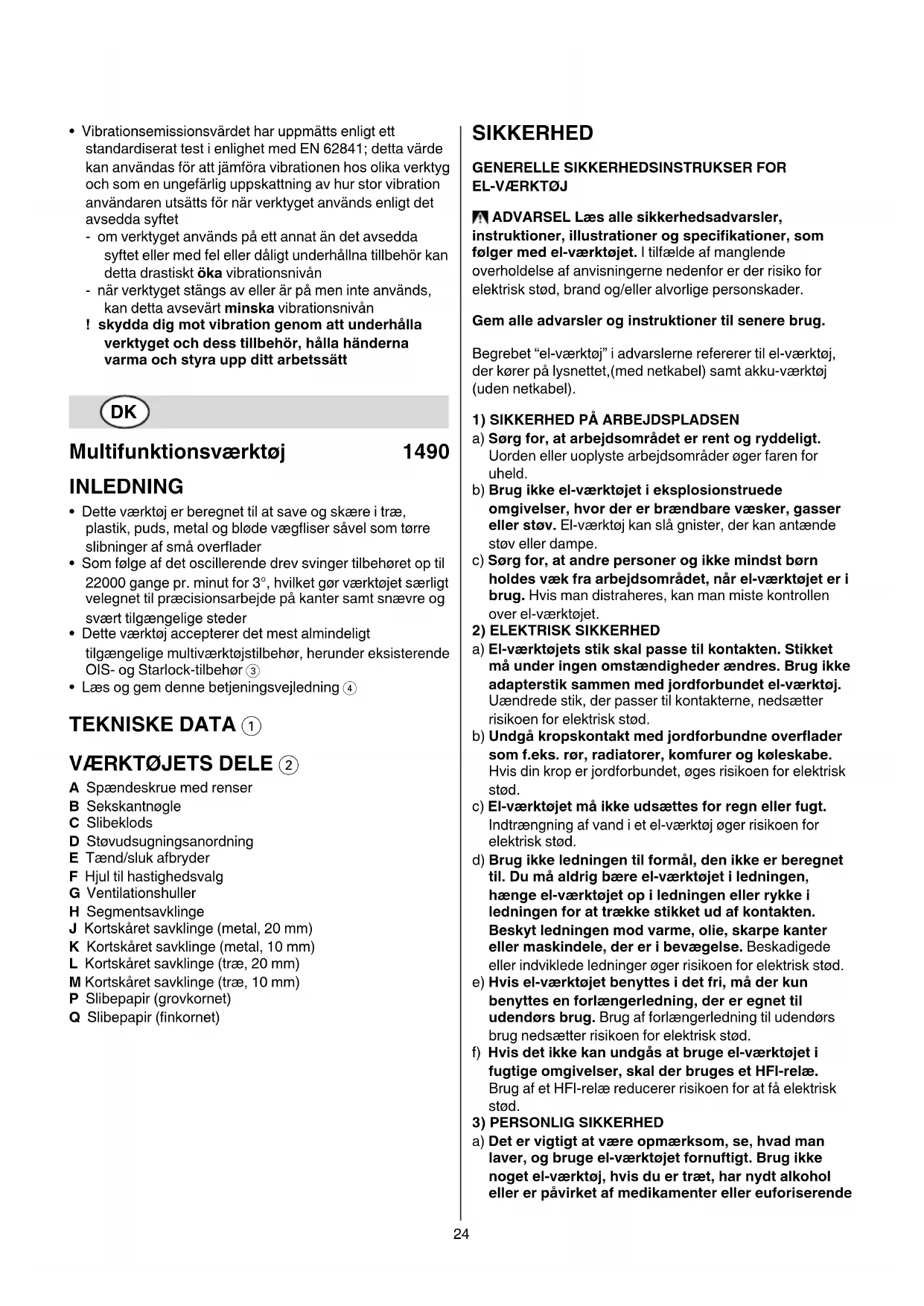

BRUGSANVISNING 1490 MA SKIL

Multifunktionsværktøj

1490

INLEDNING

• Dette værktøj er beregnet til at save og skære i træ, plastik, puds, metal og blødveagfliser savel som torre slibninger af små overflader
• Som følge af det Oscillerende drev svinger tilbehøret op til 22000 gange pr. minut for 3^ , hvilket gør værktøjet saerligt velegnet til præcisionsarbejde på kanter samt snævre ogsvært tilgængelige steder
• Dette værktøj accepterer det mest almindeligt tilgængelige multiværktøjstilbehør, herunder eksisterende OIS- og Starlock-tilbehør ③
  Laes og gem donne betjeningsvejledning 4

TEKNISKE DATA ①

VAERKT0JETS DELE ②

A Spændeskrue med renser
B Sekskantnogle
C Slibeklods
D Stovudsgningsanordning
E Taend/sluk afbryder
F Hjul til hastighedsvalg
G Ventilationshuller
H Segmentsavklinge
J Kortskåret savklinge (metal, 20 mm)
K Kortskaret savklinge (metal, 10 mm)
L Kortskaret savklinge (trae, 20 mm)
M Kortskåret savklinge (trae, 10 mm)
P Slibepapir (grovkornet)
Q Slibepapir (finkornet)

SIKKERHED

GENERELLE SIKKERHEDSINSTRUKSER FOR EL-VAERKTØJ

ADVARSEL Læs alle sikkerhedsadvorsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige persorskader.

Begreb "el-værktøj" i adverslerne refererer til el-værktøj, der kører på lysnettet,(med netkabel) somt akku-værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sorg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld.

b) Brug/DDE el-vaerktoj e ksplosionstruede omgivelser, hvor der er brandbare vasker, gasser ell er stov. El-vaerktoj kan sla gnister, der kan antende stov ell er dampe.

c) Sorg for, at andre personer og ikke mindst børn holds væk fra arbejdsområdet, när el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.

2) ELEKTRISK SIKKERHED

a) El-værktojets stik skal passer til kontakten. Stikket ma under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jord forbundet el-værktoj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, øges risikoen for elektrisk stød.

c) El-værktojet mä ikke udsættes for regn eller fugt. Indtraengning af vand i et el-værktoj øger risikoen for elektrisk stød.

d) Brug/DDie ledningen til formal, den icke er beregnet til. Du ma aldrig barea el-varktojet i ledningen, hange el-varktojet op i ledningen ell rykke i ledningen for at trakke stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter ell maskindele, der er i bevagelse. Beskadigede ell indviklede ledninger oger risikoen for elektrisk stod.

e) Hvis el-værktoget benyttes i det fri, ma der kun benyttes en forlaengerledning, der er egnet til udendors brug. Brug af forlaengerledning til udendors brug nedsætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge el-veerktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at fæ elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at vaere opmærksom, se, hvad man laver, og bruge el-værktøjt fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er pávirket af medikamenteer ull euforiserende

stoffer. Få sekunders uopmaerksonhed ved brug af el-værktøjet kan fore til alvorlige personskader.

b) Brug beskyttessesudstyr og hav altid beskyttessesbriller pa. Brug af sikkerhedsudstyr som f. eks.stovmaske, skridsikkert fodtoj, beskyttelseshjelm eller horevarn afhengig af maskintype og anvendelse nedsætter risikoen for persorskader.
c) Undgå utilsigtet igangsætning. Kontroller, at el-værktøj er slukket, for du tilslutter det til strømtilførslen og/eller akkuen, lfter eller bærdet. Undgå at bare el-værktøj med fingeren på afbryderen og sorg for, at el-værktøj ikke erændt,ningar det slutters til nettet, da dette øger risikoen for personskader.
d) Gör det til en vane altid at fjerne indstillingsværktøj aller skruenøgle, for el-værktøj tetendes. Hvis et stykke værktøj aller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermen har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstoj. Undgå lose beklandningsgenstande eller smykker. Hold här og toj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende toj, smykker aller langt帽子.
g) Hvis stovudsgnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stvmengden og dermed den fare, der er forbundet stov.
h) Selvom du kender værktøjet godt og ervant til at bruge det, skal du alligevel vare opmaerksog overholde sikkerhedsanvisningerne. Et ojebliks uopmaerksohemed kan medfere alvorlige personskader.
4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VaERKTJ
a) Undgå overbelastning af el-værktøj. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug/DDe et el-vaerktoj, hvis afbryder er defekt. Et el-vaerktoj, der icke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, for maskinen indstilles, for skift af tilbehorsdele eller for el-værktøj tægges til opbevaring. Disse sikkerhedsforanstaltninger forbindrer utilitiesget start af el-værktøj.
d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der/DD er fortrolige med el-værktoget aller/DD har gennemlæst disse instrukser, benytte el-værktoget. El-værktoger farligt, hvis det benyttes af ukyndige personer.
e) Vedligehold el-værktoj og tilbehorsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller

beskadiget, säledes at el-værktøjets Funktion pärvirkes. Få beskadigede delre repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dārligt vedligeholdte el-værktøjer.

f) Sarg for, at skareværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skareværktøjer med skarpe skarekanter sætter sig ikke sa hurtigt fast og er nemmere at fore.
g) Brug el-værktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udfores. Anvendelse af el-værktoget til formal, som ligger utden for det fastatte anvendelsesomrade, kan fore til farlige situationer.
h) Hold handtag og gribeflader tøre, rene og fri for olie og smorefedt. Hvis handtag og gribeflader er glatte, kan værktøjit ikke handteres og styres sikkert, hvis der skern noget uventet.
5) SERVICE
a) Sorg for, at el-værktoj kun repareres af kvalificere de fagfolk og at der kun benyttes originale resedede. Dermed sikres storst mulig maskinsikkerhed.

SIKKERHEDSINSTRUKTIONER FOR MULTIFUNKTIONGSVaERKTJ

GENERELT

• Dette værktøj ma ikke bruges af personer under 16 År
• Anvend helt udrullede og sikre forlaengerledninger med en kapacitet på 16 A
• Kontrolier altid at forsyningsspændingen er den samme som den spænding, der er anfør på værktøjets navneskilt (værktøj med betegnelsen 230V aller 240V kan och tilsluttes til 220V)
• Undgå skader forårsaget af skruer, som eller andre materialer i arbejdsstykket; fjernppe De begynder at arbejde
• Brug klemmer aller en,anden pracktiskmade til at sikre og stotte arbejdsemnet til en stabil platform (hvis du holder arbejdsemnet i händen ermod kroppen,kan du miste kontrl over værktoget)
• Bearbejd/DD: Asbestholdigt materiale (asbest er kraftfremkaldende)
• Fjern altid forst stikket fra kontakten, forend De foretager nogleændringer eller skifter tilbehör
• Ved arbejde hav altid et solidt greb pa værktoget med begge hænder og sorg for at stå sikkert
• Hold altid ledningen væk fra værktøjets bevægelige dele; for altid ledningen bagud, væk fra værktøjet
• Brug beskytteseshandsker, nár du skifter tilbehør (kontakt med tilbehoret kan fore til skader)
• I tilfælde af elektrisk eller mekanisk fejlfunktion skal afbryderen straks afbrydes og stikket tages ud af kontakten
• Hvis kablet beskadiges aller skæres over under arbejdet,/DDke beror kablet, og straks træk ud stikket
• Brug/DD: Varktojet, hvis kablet er beskadiget; f Det skifteu d af en anerkendt fagmand
• After endt arbejde skal afbryderen afbrydes og alle bevægelige dele ære stoppet for værktøjet saettes til side

• Hold el-værktøjet i de isolerede gribeflader, nár du udfører arbejde, hvor indsatstilbehoret kan ramme bojede strømledninger eller el-værktøjets eget kabel

(kontakt med en spelendingsførende ledning kan ogsa saette el-værktjets metaldele under spending, hvilket kan fore til elektrisk stød)

• Hold hænderne borte fra skæereområdet; ræk aldrig af nogen som helst grund ned under materialet, mens der skæres
• Anvend egnede sogeinstrumenter til at &, fret frem til skjulte forsyningsledninger erler kontakt det lokale forsyningssselskab (kontakt med elektriske ledninger kan fore til brand og elektrisk stod; beskadigelse af en gasledning kan fore til eksplosion; brud pa et vandrør kan fore til materiel skade eller elektrisk stod)
• Brug aldrig savklinger der er slove, skæve eller på,andenmxde beskadigede

VED SLIBNING

• Stov fra materiale som f.eks. maling, der indeholder bly, nogle traesorter, mineraler og metal kan vare skadeligt (kontakt med aller indanding af stovet kan forarsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktoget, ullhos omkringstaende); bær en stovmaske og arbejd med en stovudsgningsanordning, hvor en sadan kan sluttes til
• Visse slags støv er klassificeret som kræftfremkaldende (som f.eks. støv fra eg og bøg) især i forbindelse med tilssætningsstoffer til træbehandling; bær en støvmaske og arbejd med en støvudsugningsanordning, hvøren sādan kan sluttes til
  Folg de nationale krav, hvad angar stov, for de materialer, du onsker at arbejde med
• Brug kun værktøjet til tørslibning (hvis der trænger vand ind i værktøjet øges risikoen for elektrisk stød)
• Undgå berøring med det læbende slibepapir
• Slidte, revnede eller hardt angrebne slibepapir må ikke benyttes
• Ved silibning af metal, opstår gnister; brug ikke støvsuger og hold andre personer, savel som brandbare materialer væk fra arbejdssstedet

FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET

③ Dette vorktoj accepterer det mest almindeligt tilgengelige multivarktojstilbehør, herunder eksisterende OIs- og Starlock-tilbehør
④ Laes instruktionen inden brugen
⑤ Dobbelt isolering (jordforbindelse unodvendig)
6 Værktj må ikke bortskaffes som alminderigt affald

BETJENING

Udveksling af tilbehør ⑦

! traek stikket ud af kontakten

• fjern/montér det pákveede tilbehör som illustrreret
• kontroller, at tilbehorets abninger gär ned i værktøjshovedets flige (enhver mulig fastlåsningsposition)
• montér tilbehoret med den nedtrykte midte pegende niedad
• Iøsn/stram skrue A med stiftnøgle B

• kontroller tilbehorets fastspændte placering (ukorrekt tilbehør erller tilhehør, der ikke er fastspændt korrekt, kan løsne sig under betjening og udgøre en fare)

• Pasaetning af slibepapir 8

• bank støvet ud af VELCRO-materialiet på silibeklodsen C ②, for silipopapiret monteres

• montér VELCRO slibepapiret som vist på illustrationen

! stovopsugning kræver perforeret papir

! perforeringen i slibepapiret skal passer til perforeringen i salen
!skiftslibepapiret i tide
! anvend altoid værktøjet med—hele VELCRO-overfladen dækket med silbepapir

• start/afbryd værktøjet ved at skubbe afbryderen E ② i "I"/"O" stilling
  !lad værktøjket kore på fuld kraft for tilbehoret berør er arbejdsemnet
  ! for der slukkes for værktoget, skal det loftes op fra arbejdsemnet

• Justering af arbejdshastighed 10

• med hjul F kan den krævede oscillatorende frekvens justeres fra lav (1) til høj (6) (også mens værktøjet kører)

• den optimale hastighed afhænger af materialet og kan bestemmes ud fra praktiske forsog

Handtering og styring af værktoget

! under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r) (1)
- holdventilationshullerneG ② utildaekkede
- anvend ikke for meget tryk på værktøjet (for stort et pres vil forårsage for kraftig varme, og det kan forkorte tilbehorets levetid)

GODE RÄD

• Hold værktøjet og ledningen ren (især ventilationshullerne G ②)
  ! træk stikket ud forrensning

• Skulle el værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektroværktøj

• send den uskilte værktøjet sammen med et købsbevis til forhandleren eller nærmestre SKIL serviceværksted (adresser og resedelstegning af værktøjet vindes på www.skil.com)

MILJ0

• Elværktøj, tilbehør og emballage违法犯罪

• bortskaffes som almindeligt affald (kun for EU-lande)

• i henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniskeprodukter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaffes på en@måde, der skåner miljøet mest muligt

• symbolet 6 erindrer dig om dette, nár udskiftning er nødvendig

STØJ / VIBRATION

Males after EN 62841 er lydtrykniveau af dette værktøj 85 dB(A) og lydeffektniveau 96 dB(A) (standard deviation: 3 dB), og vibrationsniveauet m / s^2 (vektorsum for tre retninger; usikkerhed K = 1,5m / s^2)

• ved pudrsing 4,1 m/s²
• ved skæring med kortskåret savklinge 7,4 m/s²

• ved skæring med segmentsavklinge 7,1 m/s²

• Det vibrationsniveau er malt i henhold til den standardiserede test som anfør i EN 62841; den kan benytttes til at sammenligne to stykker værktog som en forellobig bedommelse af udsættelsen for vibrationer, nar værktøj anvendes til de nævnte formal

• anwendes værktøjt til andre formaler med andet aller)darligt vedligeholdt tilbehør, kan dette oged udsættelsens niveauet betydeligt

• de tidsrum, hvor værktoget er slukket, ellr hvor det kører uden reelt at udfrole noget arbejde, kan reducere udsættelsensinevaet betydeligt

! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktoget og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre
