1490 MA - Multifunkčné náradie SKIL - Bezplatný návod na obsluhu

Technické vlastnosti	Multifunkčný nástroj SKIL 1490 MA, výkon 200 W, premenná rýchlosť od 10 000 do 22 000 kmitov za minútu.
Použitie	Ideálny na brúsenie, rezanie, škrabanie a brúsenie na rôznych materiáloch ako drevo, kov a plast.
Údržba a oprava	Pravidelne čistite filtre a odnímateľné časti, kontrolujte stav príslušenstva a v prípade potreby ich vymeňte.
Bezpečnosť	Používajte ochranné okuliare a prachovú masku, nedotýkajte sa pohyblivých častí, odpojte zariadenie pri výmene príslušenstva.
Všeobecné informácie	Ľahká hmotnosť pre optimálnu ovládateľnosť, ergonomický dizajn pre dlhodobé pohodlie pri používaní, záruka 2 roky.

Často kladené otázky - 1490 MA SKIL

Ako môžem vymeniť príslušenstvo na SKIL 1490 MA?

Na výmenu príslušenstva sa uistite, že je nástroj odpojený od elektrickej siete. Stlačte tlačidlo odblokovania a vytiahnite príslušenstvo z upevnenia. Vložte nové príslušenstvo, kým nebude pevne na mieste.

Aký je výkon SKIL 1490 MA?

SKIL 1490 MA má výkon 300 W, čo umožňuje vykonávať rôzne domáce práce.

Ako vyčistiť SKIL 1490 MA po použití?

Na čistenie nástroja použite suchú handričku na odstránenie prachu a nečistôt. Vyhnite sa používaniu vody alebo tekutých čistiacich prostriedkov, pretože by mohli poškodiť zariadenie.

Aký typ zásuvky je potrebný na použitie SKIL 1490 MA?

SKIL 1490 MA vyžaduje štandardnú elektrickú zásuvku 230 V.

Je možné používať SKIL 1490 MA na vonkajšie práce?

Odporúča sa používať SKIL 1490 MA iba v interiéri alebo na suchých miestach. Vyhnite sa používaniu vonku, aby ste predišli riziku úrazu elektrickým prúdom.

Ako môžem nastaviť rýchlosť nástroja?

SKIL 1490 MA je vybavený regulátorom rýchlosti. Otočte ovládacím gombíkom rýchlosti podľa potreby na nastavenie rýchlosti nástroja.

Sú k SKIL 1490 MA priložené nejaké príslušenstvá?

Áno, SKIL 1490 MA je zvyčajne dodávaný s viacerými príslušenstvami, vrátane čepeľí a brúsnych nástrojov, ale skontrolujte balenie pre kompletný zoznam.

Čo robiť, ak SKIL 1490 MA nefunguje?

Najprv skontrolujte, či je nástroj správne zapojený a či zásuvka funguje. Ak problém pretrváva, kontaktujte zákaznícky servis pre pomoc.

Aká je záruka na SKIL 1490 MA?

SKIL 1490 MA má zvyčajne záruku 2 roky od dátumu nákupu. Uchovajte doklad o kúpe pre prípad reklamácie.

Ako skladovať SKIL 1490 MA?

Nástroj skladujte na suchom a chladnom mieste, chránený pred vlhkosťou. Použite jeho puzdro alebo originálnu krabicu, ak je k dispozícii, na ochranu.

NÁVOD NA OBSLUHU 1490 MA SKIL

• Tento nastroj je urceny na pilenie a rezanie dreva, plastov, omietok, kovov a makkych obkladačiek, ako aj na suché brusenie malych ploch
• Pomocou oscilačného pohonu sa prislušenstvo kýve až 22000-krát za minútu v uhle 3 stupnov, vd'aka comu je tento nastroj obzvlást vhodný na precíze opracovávanie Členitych, uzkycha a iních t'ažko dostupních miest
• Tento nastroj sa moze pouziva's bezné dostupnym univerzalnym prisluosenstvom pre nastroje vratane prisluosenstva OIs a Starlock ③
• Precitajte a uschovajte tento návod na použitie ④

TECHNICKE UDAJE ①

CASTI NASTROJA ②

A Upinacia skrutka s podložkou
B Imbusov'k'uc
C Brusna podložka
D Zariadenie na odsavanie prachu
E Spinač zapnutie/vypnutie
F Koliesko na nastavovanie rychosti
G Vetracie strbiny
H Segmentov' piov' list
J Zapichováci pilový list (kov, 20 mm)
K Zapichová pilový list (kov, 10 mm)

L Zapichová pilovy list (drevo, 20 mm)
M Zapichováci pilový list (drevo, 10 mm)
P Brusny list (hruby)
Q Brusny list (jemny)

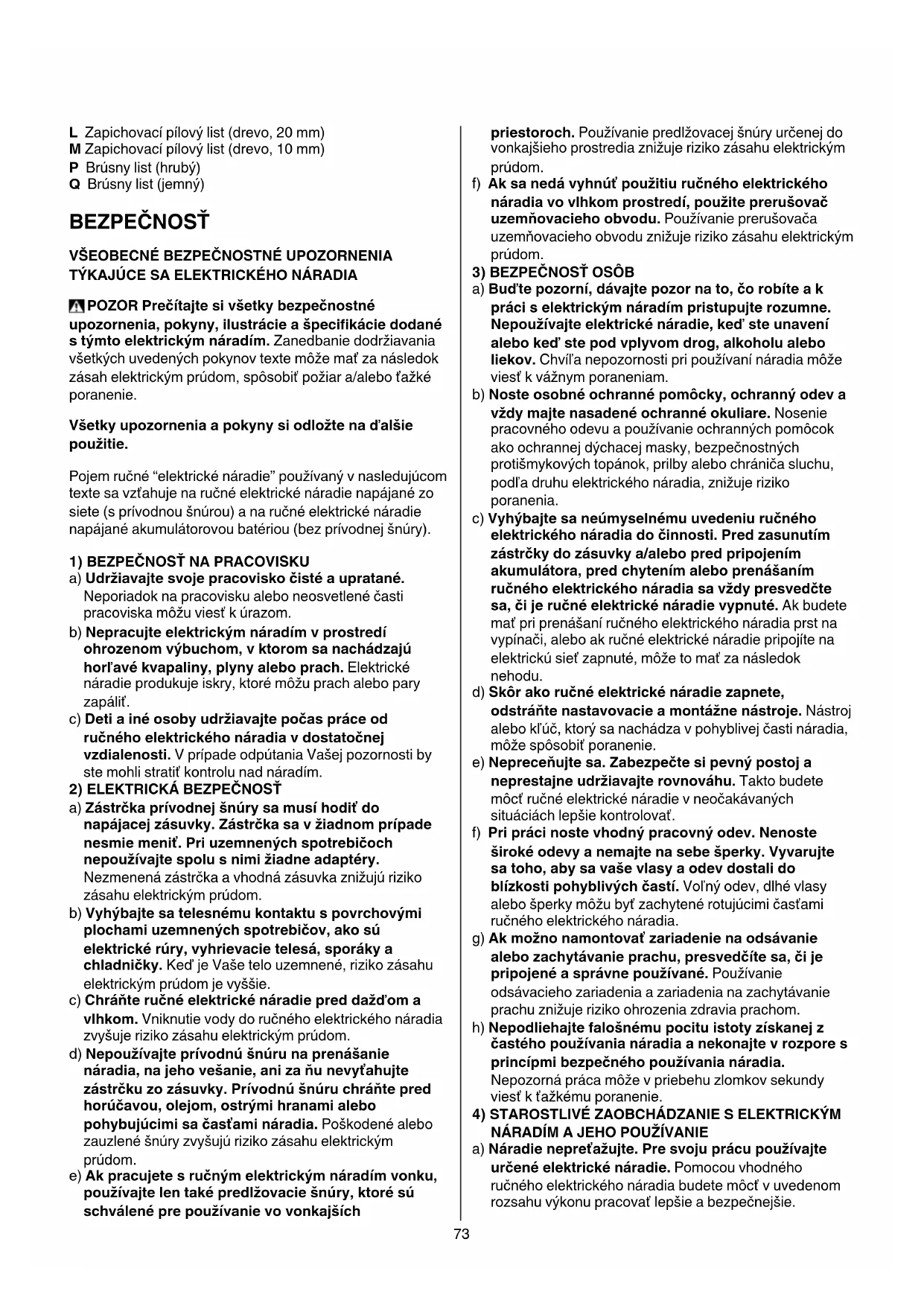

BEZPECNOST

VŠEOBECNÉ BEZPECNOSTNÉ UPOZORNENIA TÍKAJUÇE SA ELEKTRICKÉHO NÁRADIA

A POZOR Precitajte si vsetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie dodané s tymto elektrickým náradím. Zanedbanie dodržiavania vsetkých uvedených poknov texte moze ma' za nasledok zásah elektrickým prudom, spôsobít požiar a/alebo fázké poranenie.

Vsetky upozornenia a pokyny si odlożte na d'alsie použitie.

Pojem ručné "elektrické náradie" použivaný v nasledujúcom texte sa vztahuje na ručné elektrické náradie napájané zo siete (s privodnou šnúrou) a na ručné elektrické náradie napájané akumulatorovou batériou (bez privodnej šnúry).

1) BEZPEČNOST NA PRACOVISKU
a) Udrziavaje svoje pracovisko Čišć a upratané. Neporiadok na pracovisku alebo neosvetlené Časti pracoviska možu viest k urazom.
b) Nepracujte elektrickym náradim v prostredi ohrozenom vybuchom, v ktorom sa nachadzaju hor'ave kvapaliny, plyny alebo prach. Elektrické náradie produktu je iskry, ktoré mozu prach alebo pary zapalit.
c) Deti a ine osoby udrziavaje pocas prace od ručného elektrického náradia v dostatočnej vzdialenosti. V pripe odputania Vašej pozornosti by ste mohl stratit kontrlu nad náradim.
2) ELEKTRICKÁ BEZPECNOST
a) Zástrčka privodnej snúry sa musí hodit do napájacej zásuvky. Zástrčka sa vžiadnom pripadenésmie menit. Pri uzemnenych spotrebicoch nepoužívajte spolu s nimižiadne adaptéry. Nezmelená zástrčka a vchodná zásuvka znižujú riziko zásahu elektrickým prudom.
b) Vyhybajte sa telesnému kontaktu s povrchovymi plochami uzemnenych spotrebičov, ako su elektrické rúry, vyhrievacie telesá, sporáky a chladnick. Ked' je Vase telo uzemnené, riziko zásahu elektrickým prudom je vyssie.
c) Chrante ručné elektrické náradie pred džd'm a vlhkom. Vnikutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prudom.
d) Nepoužívajte privodnu snúru na prenášanie náradia, na jeho veşanie, ani za nu nevyťahujte zástrčku zo zásuvky. Privodnu snúru chrante pred horúčavou, olejom, ostrými hranami alebo pohybujúcimi sačastami náradia. Poškodené alebo zauzlené snúry zvyšuju riziko zásahu elektrickým prudom.
e) Ak pracujete s ručnám elektrickým náradím vonku, používajte len také predlžovacie šnúry, ktoré sú schvalné pre používanie vo vonkajśích

priestoroch. Použivanie predlžovacej snúry určenej do vonkajšieho prostredia znižuje riziko zásahu elektrickým prudom.

f) Ak sa nedá vyhnút použitiu ručného elektrického náradia vo vlhkom prostredi, použite prerušovac uzemnovacieho obvodu. Použivanie prerušováča uzemnovacieho obvodu znižuje riziko zásahu elektrickým prudom.
3) BEZPECNOST OSOB
a) Bud'te pozorní, davajte pozor na to, co robite a k práci s elektrickým náradím pristupujte Rozumne. Nepouživajte elektrické náradie, kad' ste unavení alebo kad' ste pod vplyvom drog, alkoholu alebo liekov. Chvil'a nepozornosti pri použivaní náradia moze viest' k važnym poraneniam.
b) Noste osobné ochranné pomôcky, ochranny odev a vždy majte nasadené ochranné okuliare. Nosenie pracovného odevu a použivanie ochrannych pomôcok ako ochrannej dýchacej masky, bezpečnostnéch protišmykovych topánok, prilby alebo chrániča sluchu, podl'a druhu elektrického náradia, znižuje riziko poranenia.
c) Vyhybajte sa neumyselnému uvedeniu ručného elektrického náradia do Činnosti. Predzasunutim zástrčky do zásuvky a/alebo pred pripojenim akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presveděte sa, ā je ručné elektrické náradie vypnuté. Ak budete mat pri prenášani ručného elektrického náradia prst na vypinači, alebo ak ručné elektrické náradie pripojíte na elektrickú siet zapnuté, moze to mat za nasledok nahodu.
d) Skor aka ručné elektrické náradie zapnete, odstranje nestavovacie a montážne nastroje. Nastroj alebo kIuc, ktorý sa nachadza v pohyblivej Časti náradia, moze sposobit poranenie.
e) Neprecenujte sa. Zabezpeche si pevny postoj a neprestajne udrziavaje rovnovahu. Takto budete mogt rucne elektricke naradie v neocakavanych situaciach lepsie kontrolovat.
f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa vaše vlasy a odev dostali do blízkosti pohyblivych casti. Volné odev, dlhé vlasy alebo šperky možu byt zachytené rotujúcimi CASTAMI ručného elektrického naradia.
g) Ak możno namontovat' zariadenie na odsávanie alebo zachytátavanie prachu, presvedcǐte sa, Či je pripojéné a správné používané. Používanie odsávacieho zariadenia a zariadenia na zachytátavanie prachu znižuje riziko ohrozenia zdravia prachom.
h) Nepodliehajte falosnému pocitu istoty ziskanej z castého použivania nárdia a nekonajte v Rozpore s principmi bezpečného použivania nárdia. Nepozorná práca moze v priebehu zlomkov sekundy viest' k'tažkému poranenie.
4) STAROSTLIVE ZAOBCHADZANIE S ELEKTRICKYM NARADIM A JEHO POUZIVANIE
a) Náradie nepretăžujte. Pre svoju prácu používajte určcene elektrické náradie. Pomocou vchodného ručného elektrického náradia budete moct v uvedenom rozsahu vykonu pracovat lepsie a bezpečnejsie.

b) Nepoužívajte Žiadne ručné elektrické náradie, ktoré máPokazený vypínač. Ručné elektrické náradie, ktoré sa uz nedá zapínat alebo vypínať, je nebezpečné a treba ho dat'oopravit.
c) Skor ako začnete náradie nastavovat' alebo prestavovat, vymienat' prislušenstvo alebo ako odložite náradie, vždy vytiahnite koncovku siet'ovej šnúry zo zásuvky a/alebo vyberte akumulátor, ak sa dá vybrat. Totopreventivne opatrenie zabrañuje neumyselnému spusteniu rucného elektrického náradia.
d) Nepoužívané ručné elektrické náradie uschovávajte mimo dosahu detí. Nedopust'te, aby ručné elektrické náradie používali osoby, ktoré s nim nie su dokladne oboznámene, alebo ktoré si neprecítili tento Návod na použivanie. Ak ručné elektrické náradie používajú neskúsené osoby, stavá sa nebezpečným nastrojom.
e) Rucne elektrické náradie a prisluşenstvo starostlivo osetrujte. Skontrolujte, ci pohyblíve suciastky nárdia bezchybne funguju a neblokuju a ci nie su zlomené alebo poskodené niedtoré suciastky, ktoré by mohl negativne ovplyvniţ fungovanie rucného elektrického nárdia. Pred použitím rucného elektrického nárdia dajte poskodené suciastky opravit. Nejeden uraz bol sposobeny zle udržiavanym náradím.
f) Používané nastroje udržiavajte ostre a cîsté.

Starostlivo osetrované nastroje s ostrymi reznymi hranami sa menej chasto zablokuju a ich vedenie je podstatne l'ahsie.

g) Používajte ručné elektrické náradie, prisluěs nestvo, pracovné nastroje a pod. podl'a tychtoPokynov. Zohl'adnite pritom konkrétne pracovné podmienky a Činnost', ktoru mate vykonat'. Používanie ručného elektrického náradia na iné akó určnéć učely moze viest k nebezpečným situáciám.
h) Rukovati a uchopové povrchy udržujte suché, cisté a bez oleja alebo mazacieho tuku. Šmyklavé rukovati a uchopové povrchy neumoznju bezpečné manipuláciu a ovladanie náradia v neocakávanych situáciách.

5) SERVIS

a) Rucne elektrické náradie zverte do opravy len kvalifikovanému personálu a používajte len originálne náhradné suciastky. Tym sa zabezpečí zachovanie bezpečnosti ručného elektrického náradia.

BEZPECNOSTNÉ POKNY PRE MULTIFUNKCNÉ NASTROJE

VSEOBECNE

Tento nastroj by nemali používat osoby mladšie ako 16 rokov
- Používajte uplne odmotaná a bezpečné predlžovaciu snúru s kapacitou 16 A
Vzdy skontrolujte ci je napajacie napatie rovnaké akonapatie uvedene na stitku nastroja (nastroj's menovitymnapatim 230V alebo 240V mozte pripojit' aj do siete snapatim 220V)
Zabrante poskodeniu nárdia skrutkami, klincami ainymi kovovymi predmetmi v obrobku; zoberte ich dole pv než začnete pracovat
- Obrabaný predmet upevnite svorkami alebo iným praktickým spôsobom k stabilnému podstavcu

• Neobrábajte material, ktorý obsahuje azbest (azbest sa považuje za rakovinotvorny material)
• Pri nastavovani alebo vymene prislušenstva vždy vytiahnite privodné kábel zo zásuvky
  Vždy držte nastroj pavne oboma rukami a stojne bezpečne
• Elektrickú snúru udržujte vždy mimo pohybujúcich sa castí nástroja; elektrickú snúru vždy smerujte dozadu, mimo nástroja
  Pri yvmene prisluosenstva pouzivajte ochrannererukavice (pri dotyku s prisluosenstvom moze dojsk poraneniu)
  V pripe de elektrickej alebo mechanickej poruchy zastavte okamzite nastroj a vytiahnite zastrku z nastennej zasuvky
• Ak je sieťová šnúra poskodená alebo ak sa prereže počas prevadzky, nedotýkajte sa jej ale ju ihned' odpojte z hlavnoj elektrickej siete
• Nikdy nepoužívajte nastroj ak je šnúra poskodená; šnúru musí vymenit kvalifikovaná osoba
• Skör neź nastroj poloźte, presveděte sa ze je motor vypnuty a ze su vsetky pohyblíve suciastky zastavené PRI PILENÍ/REZANI
• Drzte elektrické náradie len za izolované plochy rukovāti, ak vykonávate takú prácu, pri ktorej by mohli použitý pracovný nastroj natrafit na skryte elektrické vedenia alebo zasiahnut vlastné privodné snūru náradia (kontakt s elektrickým vedením, ktoré je pod napatím, moze dostaf pod napatie aj kovové suciastky náradia a spósobit zásah elektrickým prúdom)
  Ruky nevkladajte do oblasti rezania; nikdy a zo ziadneho dovodu poças rezania nevkladajte ruky pod material
• Na vyhl'adanie skrytych elektrickych vedeni, plynovych a vodovodnych potrubi pouzite vchodné hl'adacie pristroje, alebo sa spojte s prislu-snym dodávatel'om (kontakt s elektrickým vedením moze mat za následok vznik požiaru alebo spősobit zásah elektrickým prudom; poskodenie plynového potrubia moze spősobit vybuch; prevrtanie vodovodného potrubia spősobí vecné škody, alebo moze spősobit zásah elektrickým prudom)
• Nepouživaje prasknuty, deformovaný alebo otupeny pilový list

PRI BRUSENI

• Prach z materiálu, akým je nater obsahujúci olovo, niedtoré druhy dreva, minerály a kovy moze byt škodlivý (styk alebo nadychanie prachu moze spósobit alergické reakcie a/alebo respiracné ochorenia obsluhy a okolostojacich osôb); používajte ochrannú maskutváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie mozné pripjit
• Určité血液循环 prachu su klasifikované ako karcinogénne (akým dubový a bukový prach), a to hlavne v spojení s prisadami pre upravu dreva; používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné prijoyit

• Dodržujte stanovené nariadenia pre prácu v prašnom prostredi

• Nastroj používajte len na suché brusenie (pri vniknutí vody do nastroja sa zvyšuje nebezpečenstvo zásahu elektrickým prudom)

• Nedotykajte sa pohyblivej brusnej plochy
• Nepouživajte opotrebené, potrhané alebo silne znečistene brúsne plochy
• Pri bruseni sa tvoria iskry; nepoužívajte vysávač a dbajte na to, aby sa v pracovnom priestore nezdržovala iná osoba a nebol hor'avý material

VYSVETLENIE SYMBOLOV NA NASTROJI

Tento nastroj sa moze pouzivat's bezné dostupnym univerzalnym prisluenstvom pre nastroje vratane prisluenstva OIs a Starlock
Pred pouzitim si precitajte navod na obsluhu
⑤ Dvojita izolácia (nevyzaduje sa uzemnovaci kabel)
⑥ Nastroj nevyhadzujte do komunáneho oppadu

POUZITIE

Vymena prisluesentvo ⑦

! odpoje zástrčku
- odmontujte/namontujte požadované prisluşenstvo podla obrázka
- otvory na prisluşenstve musia sadnú' na vystupky na hlav nastroja (v niedtorej z moznych stabilnych pozicii)
- visovaný stred prísluěnsstva musí smerováť nadol
- na uvol'nenie/ zatiahnutie skrutky A použite imbusovy
kl'uc B
- skontrolujte, Či je príslušenstvo nasadené pevne (nesprávné alebo slabo pripevné príslušenstvo sa počas používania može uvol'niţ a ohroziţ bezpečnost)

• Namontovanie brusiacich ploch 8

• pred upnutim brusneho lista oklepte prach zo suchého zipsu brusnej podložky C ②

• podla obrzku namontujte brusiacu plochu VELCRO
  ! I'ah prachu vyžaduje aby sa použili perforované brusiace plochy
  ! perforación na brúsiacich plochách sa majú zhodovat's perforáciami na brúsiacej nohe
  ! na ās vyměné opotrebené brúsiace plochy
  ! nastroj vždy používajte tak, aby celá plochaSuchého zipsu bolaPokrytá brusným papierom

• Odsávanie pilín a malych kuskov ⑨

• namontujte zariadenie na odsavanie prachu D podla obrazka

• zapnite vysávac
  ! zariadenie na odsávanie prachu / vysávac nepoužívajte, ked' brúsite kov
• Najlepsia učinnost odsávania prachu sa dosiahne, ak sa zariadenie na odsávanie prachu D pravidelne Čistí

Zapinanie/vypinanie

• nastroje zapnite/vypnite posunutim prepinača E ② do polohy "I"/"O"
  ! predtym, akos prisluensstvo dostane na miesto obrabania, mal by nastroj bezat na plne otacky
  ! pred vypnutim nastroja by ste ho mali zdvihnut z miesta obrabania

Nastavenie pracovnej rychlosti 10

• pomocou kolieska F je mozné nastavit pozadovanú oscilačné frekvenciu od nizkej (1) až po vysoku (6) (aj počas chodu nastroja)

• optimána pracovná rychlost závisí na materialíla a możete ju stanovit praktickou skúskou

• Držanie a vedenie nastroja

! poças praça vždy držte nastroj v oblasti siveho držadla(iel) ⑪
-etracie strbiny G ② udrzujte nezakryte
- na nastroj privel'mi netlačte (nadmerny tlak moze spošobit prehrievanie a moze skrátil'životnost príslušenstva)

RADU NA POUZITIE

• Segmentovy pilovy list H ② použivajte na oddel'ovacie a zapichovacie rezy do dreva, omietky, sadry a plastov (aj na rezanie blízko okrajov, v rohoch a na in'ych t'ažko dostupn'ych miestach)
• Zapichováci pilovy list J ② používajte na odděřovace a hlbokte zapichovacie rezy do zeleznych a nezeleznych kovov
• Zapichováci pilovy list K (2) používajte na mensie oddel'ovacie a zapichovacie rezy do zeleznycha nezeleznych kovov
• Zapichováci pilovy list L ② používajte na oddel'ovacie a hlboké zapichovacie rezy do dreva, omietky, sadry a plastov (aj na rezanie blízko okrajov, v rohoch a na inych tázko dostupných miestach)
  Zapichovac pilovy list M ② pouzivajte na mensie oddel'ovacie a zapichovacie rezy do dreva, omietky, sadry a makkych plastov

UDRZBA/SERVIS

• Nastroj a sietovu snuru udrzujte stale cistu (zvlastetracie strbiny G 2)
  ! pred Čistením odpojte z elektrickej siete
• Ak by nastroj napiek starostlivej vyrobe a kontrrole predsa len prestal niededy fungova', treba dat' opravu vykonat autorizovanej servisnej opravovni elektrickeho naradia SKIL
• poslite nastroj bez rozmontovania spolu s dokazom o kupe; vasmu dilerovi alebo do najblizsieho servisného strediska SKIL (zoznam adries servisnéch stredisiek a servisné diagram nastroja su uvedené na www.skil.com)

ZIVOTNÉ PROSTREDIE

• Elektrické náradie, príslušenstvo a balenia

nevyhadzujte do komunáneho oppadu (len pre štát Eú)
- podla europskej smernice 2012/19/EG o nakladani s použitými elektrickými a elektronickými zariadeniama a zodpovedajúcich ustanovení právnych predpisov jegnotlivych krajín sa použité elektrické náradie musí zbierat' oddelene od ostatného oppadu a podrobit ekologicky šetrnej recykláci
- pripomenie vám to symbol ⑥, ked'ju bude treba likvidovat

HLUKU / VIBRÁCIÁCH

• Merané podla EN 62841 je uroven akustického tlaku tohto nastroja 85 dB(A) a uroven akustického vykonu je 96 dB(A) (standardna odchylka: 3 dB), a vibracie su m / s^2 (sucet vektorov troch smerov; nepresnost K = 1,5m / s^2
• pri bruseni 4,1 m/s²
• pri rezani pomocou zapichovacieho piloveho listu 7,4 m/s²

• pri rezaní pomocou segmentového piloveho listu 7,1 m/s²

• Hladina emisi od vibráci bola nameráná v súlade s normalizovaným testom uvedeným v norme EN 62841; moze sa používat na vázajomné porovnávanie náradi a na predbezné posúdenie vystavenia učinkom vibráci pri používani náradia pre uvedené aplikácie

• použivanie náradia na rozne aplikácie, alebo v spojení s roznymi alebo nedostatočne udrižavanými doplnkami moze značne zvysit' uroven vystavenia
• casové doby počas ktorych je je náradie vypnuté alebo počas ktorych náradie beží ale v skutočnosti nevykonáva prácu možu značne znížit' uroven vystavenia
  I chrante sa pred učinkami vibráci tak,Že budete náradie a jeho prislušenstvo správné udržiavat, takŽe nebudete pracovat so studenymi rukami a takŽe si svoje pracovné postupy správné zorganizujete
