MANUAL DE UTILIZARE 1490 MA SKIL

Număr de identificare Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la:

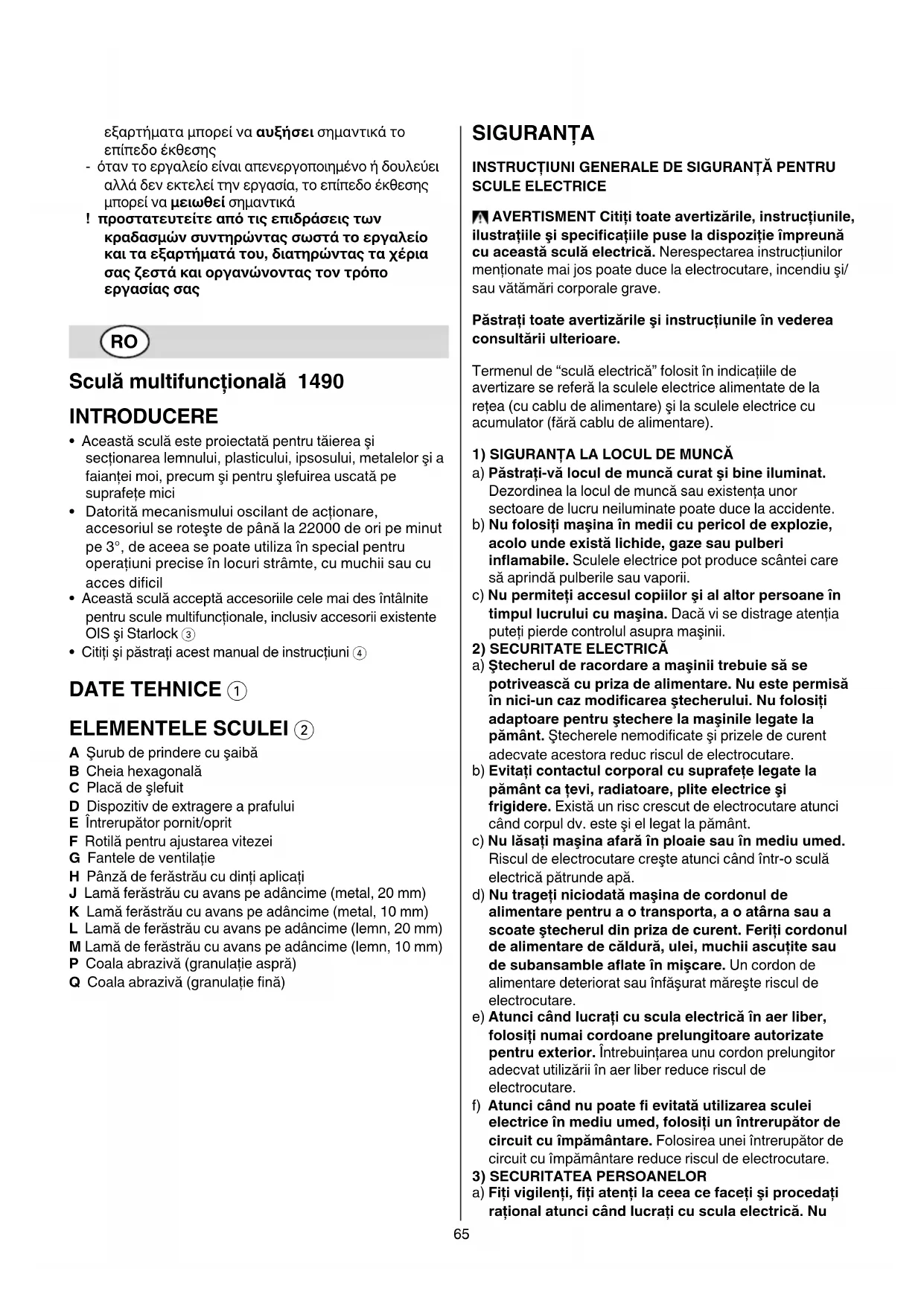

Sculă multifuncţională 1490 INTRODUCERE

• Această sculă este proiectată pentru tăierea şi secţionarea lemnului, plasticului, ipsosului, metalelor şi a faianţei moi, precum şi pentru şlefuirea uscată pe suprafeţe mici

Datorită mecanismului oscilant de acţionare, accesoriul se roteşte de până la 22000 de ori pe minut pe 3°, de aceea se poate utiliza în special pentru operaţiuni precise în locuri strâmte, cu muchii sau cu acces dificil

• Această sculă acceptă accesoriile cele mai des întâlnite pentru scule multifuncţionale, inclusiv accesorii existente OIS şi Starlock 3

• Citiţi şi păstraţi acest manual de instrucţiuni 4 DATE TEHNICE 1 ELEMENTELE SCULEI 2 A Şurub de prindere cu şaibă B Cheia hexagonală C Placă de şlefuit D Dispozitiv de extragere a prafului E Întrerupător pornit/oprit F Rotilă pentru ajustarea vitezei G Fantele de ventilaţie H Pânză de ferăstrău cu dinţi aplicaţi J Lamă ferăstrău cu avans pe adâncime (metal, 20 mm) K Lamă ferăstrău cu avans pe adâncime (metal, 10 mm) L Lamă de ferăstrău cu avans pe adâncime (lemn, 20 mm) M Lamă de ferăstrău cu avans pe adâncime (lemn, 10 mm) P Coala abrazivă (granulaţie aspră) Q Coala abrazivă (granulaţie fină) SIGURANŢA

INSTRUCŢIUNI GENERALE DE SIGURANŢĂ PENTRU

SCULE ELECTRICE AVERTISMENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/ sau vătămări corporale grave. Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul lucrului cu maşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modificarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodificate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă. d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aflate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, fiţi atenţi la ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu scula electrică. Nu66 folosiţi maşina dacă sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţi echipament de protecţie personală şi întotdeauna ochelari de protecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi fixe. O cheie reglabilă sau fixă, aflată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot fi prinse de piesele aflate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. h) Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specificat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi sculele electrice şi accesoriile acestora. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot fi conduse mai uşor. g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. h) Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate.

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calificat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii.

• Această sculă nu trebuie să fie folosit de persoane sub 16 ani

• Folosiţi cabluri de prelungire derulate complet, protejate/ izolate, cu o capacitate de 16 amperi

• Verificaţi întotdeauna dacă tensiunea de alimentare este aceeaşi cu tensiunea indicată pe plăcuţa de identificare a sculei (sculele cu o specificaţie de 230V şi 240V pot fi conectate şi la alimentare de 220V)

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Folosiţi clame sau alte metode practice pentru a securiza şi susţine piesa de prelucrat pe o platformă stabilă (dacă ţineţi piesa cu mâna sau sprijinită de corp va fi instabilă şi puteţi pierde controlul asupra ei)

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a fi cancerigen)

• Decuplaţi întotdeauna ştecherul de la sursa de alimentare înainte de a face o reglare sau o schimbare de accesoriu

• Când lucraţi întotdeauna tineţi aparatul cu ambele mâini cu fermitate şi luaţi o poziţie stabilă

• Feriţi întotdeauna cordonul de părtile în mişcare ale sculei; orientati cordonul spre spate, la distanţă de sculă

• Purtaţi mănuşi de protecţie când schimbaţi accesorii (contactul cu accesoriul poate cauza leziuni)

• În cazul unor defecţiuni electrice sau mecanice deconectaţi imediat instrumentul şi scoateţi şnurul din priză

• În cazul în care cordonul este deteriorat sau secţionat în timpul lucrului, nu atingeţi cordonul, dar deconectaţi imediat de la priză67

• Nu folosiţi scula atunci când cordonul sau prezintă defecţiuni; înlocuirea lor se va efectua de o persoană autorizată

• Când puneţi instrumentul la o parte, deconectaţi motorul şi asiguraţi-vă că toate elementele mobile şi-au oprit complet mişcarea CÂND TĂIAŢI/SECŢIONAŢI

• Apucaţi scula electrică de suprafeţele de prindere izolate atunci când executaţi operaţii în cursul cărora accesoriul poate atinge fire electrice ascunse sau propriul cablu de alimentare (contactul un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare)

• Ţineţi mâinile la distanţă de zona de tăiere; nu atingeţi niciodată materialul de sub lamă sub niciun motiv în timpul tăierii

• Folosiţi detectoare adecvate pentru depistarea conductelor şi conductorilor de alimentare sau apelaţi în acest scop la întrerprinderea locală de furnizare a utilităţilor (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

• Nu folosiţi o pânza de ferăstrău care este crăpată, deformată sau tocită

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate fi conectat

• Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Utilizaţi scula numai pentru şlefuire uscată (pătrunderea apei în interiorul sculei măreşte pericolul de electrocutare)

• Nu atingeţi benzii mobilă de şlefuire

• Nu continuaţi să folosiţi benzile de şlefuire uzate, rupte sau extrem de înbâcsite

• În timpul şlefuirii de metale sunt împrăştiate scântei: nu folosiţi aspiratorul şi nu permiteţi prezenţa altor persoane sau a unor materiale inflamabile în perimetrul de activitate

EXPLICAŢIA SIMBOLURILOR DE PE INSTRUMENT

3 Această sculă acceptă accesoriile cele mai des întâlnite pentru scule multifuncţionale, inclusiv accesorii existente OIS şi Starlock 4 Citiţi manual de instrucţiuni înainte de utilizare 5 Izolaţie dublă (nu este necesar fir de împământare) 6 Nu aruncaţi instrumentul direct la pubelele de gunoi UTILIZAREA

• Schimbarea accesoriilor 7 ! deconectaţi priza - demontaţi/montaţi accesoriul necesar în modul indicat în imagine - asiguraţi-vă că deschiderile din accesoriu se cuplează cu clemele de pe capul sculei (orice poziţie de fixare posibilă) - montaţi accesoriul cu depresiunea centrală orientată în jos - slăbiţi/strângeţi şurubul A cu o cheie hexagonală B - verificaţi dacă accesoriul este bine fixat (accesoriile strânse incorect sau insuficient se pot desprinde în timpul funcţionării şi crea pericole)

• Montarea benzii de şlefuire 8 - îndepărtaţi praful de pe sistemul de prindere VELCRO de pe placa de şlefuit C 2 înainte de a monta banda de şlefuit - montaţi benzii de şlefuire VELCRO conform ilustraţiei ! aspiratorul de reziduu necesită folosirea benzilor perforate de şlefuire ! perforaţiile de pe benzii de şlefuire trebuie să corespundă cu perforaţiile din stativul de şlefuire ! înlocuiţi la timp benzile de şlefuire uzate ! folosiţi întotdeauna scula cu suprafaţa VELCRO acoperită în totalitate cu hârtie de şlefuit

• Extragerea rumeguşului/aşchiilor 9 - montaţi dispozitivul de extragere a prafului D în modul indicat în imagine - conectaţi aspiratorul ! nu folosiţi dispozitivul de extragere a prafului/ aspiratorul când şlefuiţi metale - curăţaţi dispozitivul de extragere a prafului D în mod regulat pentru randament optim de aspirare a prafului

• Pornit/oprit - conectaţi/deconectaţi aparatul, prin împingerea comutatorului E 2 în poziţia “I”/”O” ! înainte ca accesoriul să atingă piesa care urmează a fi prelucrată, sculă ar trebui să functioneze la întreaga viteză ! înainte de oprirea scula, trebuie să o ridicaţi de pe piesa de prelucrat

• Reglarea vitezei de lucru 0 - cu roata F frecvenţa variabilă necesară poate fi reglată de la valoare mică (1) la mare (6) (şi în timpul funcţionării) - viteza de lucru optimă depinde de material şi poate fi stabilită prin teste practice

• Mânuirea şi dirijarea sculei ! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri ! - menţineţi fantele de ventilaţie G 2 neacoperite - nu aplicaţi o presiune prea mare asupra sculei (apăsarea exagerată are ca efect supraîncălzirea bitului şi scurtarea duratei de utilizare a acestuia)68

SFATURI PENTRU UTILIZARE

• Utilizaţi pânza de ferăstrău cu dinţi aplicaţi H 2 pentru separare şi tăieturi pe adâncime în lemn, ipsos, gips şi materiale plastice (de asemenea, pentru tăiere lângă muchii, în colţuri şi în alte zone cu acces dificil)

• Utilizaţi pânza de ferăstrău cu avans pe adâncime J 2 pentru separare şi tăieturi pe adâncime mare în metale feroase şi neferoase

• Utilizaţi pânza de ferăstrău cu avans pe adâncime K 2 pentru separare şi tăieturi pe adâncime mai mici în metale feroase şi neferoase

• Utilizaţi pânza de ferăstrău cu avans pe adâncime L 2 pentru separare şi tăieturi pe adâncime mare în lemn, ipsos, gips şi materiale plastice moi (de asemenea, pentru tăiere lângă muchii, în colţuri şi în alte zone cu acces dificil)

• Utilizaţi pânza de ferăstrău cu avans pe adâncime M 2 pentru separare şi tăieturi pe adâncime mai mici în lemn, ipsos, gips şi materiale plastice moi

• Păstraţi aparatul şi cablul curat (mai ales fantele de ventilaţie G 2)

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasc la www.skil.com) MEDIUL

ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul 6 vă va reaminti acest lucru

• Măsurat în conformitate cu EN 62841 nivelul de presiune a sunetului generat de acest instrument este de 85 dB(A) iar nivelul de putere a sunetului 96 dB(A) (abaterea standard: 3 dB), iar nivelul vibraţiilor ✱ m/s² (suma vectiorială a trei direcţii; incertitudine K = 1,5 m/s²) ✱ în timpul şlefurii 4,1 m/s² ✱ când tăiaţi cu pânza de ferăstrău cu avans pe adâncime 7,4 m/s² ✱ când tăiaţi cu pânza de ferăstrău cu dinţi aplicaţi 7,1 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate fi folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate semnificativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere
