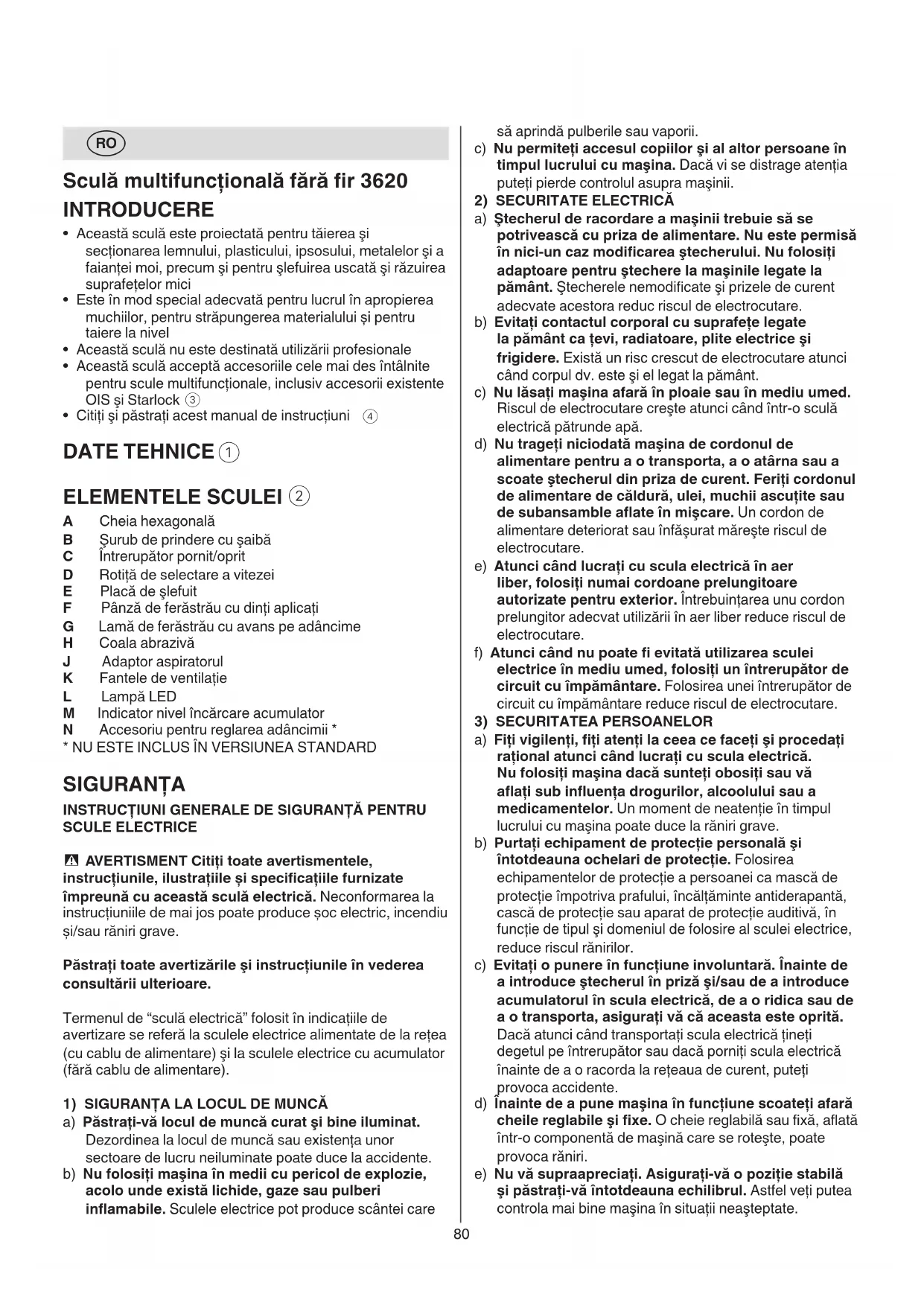

Sculă multifuncţională fără r 3620 INTRODUCERE

• Această sculă este proiectată pentru tăierea şi secţionarea lemnului, plasticului, ipsosului, metalelor şi a faianţei moi, precum şi pentru şlefuirea uscată şi răzuirea suprafeţelor mici

• Este în mod special adecvată pentru lucrul în apropierea muchiilor, pentru străpungerea materialului și pentru taiere la nivel

• Această sculă nu este destinată utilizării profesionale

• Această sculă acceptă accesoriile cele mai des întâlnite pentru scule multifuncţionale, inclusiv accesorii existente OIS şi Starlock

• Citiţi şi păstraţi acest manual de instrucţiuni

A Cheia hexagonală B Şurub de prindere cu şaibă C Întrerupător pornit/oprit D Rotiţă de selectare a vitezei E Placă de şlefuit F Pânză de ferăstrău cu dinţi aplicaţi G Lamă de ferăstrău cu avans pe adâncime H Coala abrazivă J Adaptor aspiratorul K Fantele de ventilaţie L Lampă LED M Indicator nivel încărcare acumulator N Accesoriu pentru reglarea adâncimii *

SCULE ELECTRICE - AVERTISMENT Citiţi toate avertismentele, instrucţiunile, ilustraţiile și specicaţiile furnizate împreună cu această sculă electrică. Neconformarea la instrucţiuniile de mai jos poate produce șoc electric, incendiu și/sau răniri grave. Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inamabile. Sculele electrice pot produce scântei care81 folosit la încărcarea altor acumulatori există pericol de incendiu. b) Folosiţi la sculele electrice numai acumulatorii prevăzuţi în acest scop. Întrebuinţarea altor acumulatori decât cei specicaţi poate duce la răniri şi pericol de incendii. c) Feriţi acumulatorii nefolosiţi de contactul cu agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot produce o punte metalică între contactele acumulatorului. Un scurtcircuit între polii de contact ai acumulatorului poate avea drept consecinţă arsuri sau incendii. d) Ca urmare a folosirii necorespunzătoare, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental, clătiţi cu apă. Dacă lichidul vă intră în ochi, pe lângă măsurile aminite consultaţi şi un medic. Lichidul care se scurge din acumulator poate provoca iritarea pielii sau arsuri. e) Nu folosiţi un acumulator sau o sculă electrică cu acumulator deteriorat sau modicat. Acumulatorii deterioraţi sau modicaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. f) Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la foc sau temperaturi de peste 130°C poate duce la explozii. g) Respectaţi toate instrucţiunile de încărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specicat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specicat ar putea cauza deteriorarea acumulatorului şi mări riscul de incendiu.

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calicat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii. b) Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta.

• Ţineţi scula electrică de mânerele izolate atunci când executaţi operaţii în cursul cărora accesoriul de tăiere poate atinge re electrice ascunse (contactul un cablu aat sub tensiune poate electrica componentele metalice ale sculei electrice, existând riscul unui șoc electric pentru operator)

• Folosiţi clame sau alte metode practice pentru a securiza şi susţine piesa de prelucrat pe o platformă stabilă (dacă ţineţi piesa cu mâna sau sprijinită de corp va instabilă şi puteţi pierde controlul asupra ei) GENERALITĂŢI

• Această sculă nu trebuie să e folosit de persoane sub 16 ani

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a cancerigen) f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot prinse de piesele aate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. h) Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specicat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi sculele electrice şi accesoriile acestora. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot conduse mai uşor. g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. h) Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate.

a) Folosiţi pentru încărcarea acumulatorilor numai încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este82

• Temperatură ambiantă admisă (instrument/încărcător/ acumulator): - în timpul încărcării 4...40°C - în timpul funcţionării –20...+50°C - în timpul depozitării –20...+50°C

Această sculă acceptă accesoriile cele mai des întâlnite pentru scule multifuncţionale, inclusiv accesorii de bază existente OIS și Starlock

Citiţi manual de instrucţiuni înainte de utilizare

Bateriile vor exploda când sunt aruncate în foc, deci nu ardeţi bateriile sub niciun motiv

Păstraţi instrumentul/încărcătorul/bateria la temperaturi cuprinse între 50°C şi 0°C

Nu aruncaţi sculele electrice și bateriile direct la pubelele de gunoi UTILIZAREA

• Încărcarea bateriei ! citiţi avertismentele de siguranţă și instrucţiunile care au fost furnizate împreună cu încărcătorul

• Indicator nivel încărcare acumulator

- apăsaţi butonul care indică nivelul de încărcare a acumulatorului M pentru a așa nivelul de încărcare actual al bateriei.

! scoateţi bateria din sculă - demontaţi/montaţi accesoriul necesar în modul indicat în imagine - asiguraţi-vă că deschiderile din accesoriu se cuplează cu clemele de pe capul sculei (orice poziţie de xare posibilă) - montaţi accesoriul cu depresiunea centrală orientată în jos - slăbiţi/strângeţi şurubul B cu o cheie hexagonală A - vericaţi dacă accesoriul este bine xat (accesoriile strânse incorect sau insucient se pot desprinde în timpul funcţionării şi crea pericole)

- îndepărtaţi praful de pe sistemul de prindere VELCRO de pe placa de şlefuit E înainte de a monta banda de şlefuit - montaţi benzii de şlefuire VELCRO H conform ilustraţiei ! aspiratorul de reziduu necesită folosirea benzilor perforate de şlefuire ! perforaţiile de pe benzii de şlefuire trebuie să corespundă cu perforaţiile din stativul de şlefuire ! înlocuiţi la timp benzile de şlefuire uzate ! folosiţi întotdeauna scula cu suprafaţa VELCRO acoperită în totalitate cu hârtie de şlefuit

• Aspirarea a prafului

! scoateţi bateria din sculă - utilizaţi adaptorul pentru aspirator J doar atunci când lucraţi cu placa de șlefuit E - montaţi adaptorul pentru aspiratorul J aşa cum este ilustrat - conectaţi aspiratorul ! nu folosiţi dispozitivul de extragere a prafului/ aspiratorul când şlefuiţi metale

• Scoateţi bateria din sculă înainte de a face orice reglaje sau de a schimba accesorii

• Când lucraţi întotdeauna tineţi aparatul cu ambele mâini cu fermitate şi luaţi o poziţie stabilă

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Anumite tipuri de praf sunt clasicate ca ind cancerigene (cum ar praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Purtaţi mănuşi de protecţie când schimbaţi accesorii (contactul cu accesoriul poate cauza leziuni)

• Când puneţi instrumentul la o parte, deconectaţi motorul şi asiguraţi-vă că toate elementele mobile şi-au oprit complet mişcarea CÂND TĂIAŢI/SECŢIONAŢI

• Ţineţi mâinile la distanţă de zona de tăiere; nu atingeţi niciodată materialul de sub lamă sub niciun motiv în timpul tăierii

• Folosiţi detectoare adecvate pentru depistarea conductelor şi conductorilor de alimentare sau apelaţi în acest scop la întrerprinderea locală de furnizare a utilităţilor (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

• Nu folosiţi o pânza de ferăstrău care este crăpată, deformată sau tocită

• Utilizaţi scula numai pentru şlefuire uscată (pătrunderea apei în interiorul sculei măreşte pericolul de electrocutare)

• Nu atingeţi benzii mobilă de şlefuire

• Nu continuaţi să folosiţi benzile de şlefuire uzate, rupte sau extrem de înbâcsite

• În timpul şlefuirii de metale sunt împrăştiate scântei: nu folosiţi aspiratorul şi nu permiteţi prezenţa altor persoane sau a unor materiale inamabile în perimetrul de activitate BATERIILOR

• Bateria furnizată este parţial încărcată (pentru a asigura o capacitate maximă a bateriei, încărcaţi-o complet utilizând încărcătorul acesteia înainte de a utiliza scula electrică pentru prima dată)

• Utilizaţi numai următoarele baterii și încărcătoare cu această sculă - Baterie SKIL: BR1*31**** - Încărcător SKIL: CR1*31****

• Nu utilizaţi bateria dacă este avariată; aceasta trebuie înlocuită

• Nu dezasamblaţi bateria

• Nu expuneţi scula/bateria la ploaie83

• Trebuie să ţi conştienţi de faptul că deteriorarea datorată suprasarcinii sau utilizării incorecte a sculei vor excluse din garanţie (pentru condiţiile de garanţie SKIL consultaţi www.skil.com sau întrebaţi distribuitorul) MEDIUL

• Nu aruncaţi sculele electrice, bateriile, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul

vă va reaminti acest lucru ! înainte aruncare protejaţi terminalele bateriei cu lentă protectoare pentru a preîntâmpina scurtcircuitul

• Măsurate în conformitate cu EN 62841, nivelul de presiune sonoră a acestui instrument este 85,0 dB(A) și nivelul de zgomot 96,0 dB(A) (incertitudinea K = 3 dB) și vibraţia ✱ (suma vectorială triaxială; incertitudinea K = 1,5 m/s²) ✱ în timpul şlefurii 3,7 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnicativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnicativ nivelul de expunere ! protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru

• Pornit/oprit - conectaţi/deconectaţi aparatul, prin împingerea comutatorului C

în poziţia “I”/”O” ! înainte ca accesoriul să atingă piesa care urmează a prelucrată, sculă ar trebui să functioneze la întreaga viteză ! înainte de oprirea scula, trebuie să o ridicaţi de pe piesa de prelucrat

- cu roata D frecvenţa variabilă necesară poate reglată de la valoare mică (1) la mare (6) (şi în timpul funcţionării) - viteza de lucru optimă depinde de material şi poate stabilită prin teste practice

• Mânuirea şi dirijarea sculei ! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri

- menţineţi fantele de ventilaţie K neacoperite - nu aplicaţi o presiune prea mare asupra sculei (apăsarea exagerată are ca efect supraîncălzirea bitului şi scurtarea duratei de utilizare a acestuia)

• Protecţia bateriei Opreşte instrumentul sau previne pornirea a instrumentul, atunci când - sarcina este prea mare - temperatura bateriei nu se încadrează în intervalul de temperaturi de operare admisibile, cuprins între -20 şi +50°C - bateria cu ioni de litiu este aproape descărcată (pentru protecţie împotriva descărcării complete) ! nu continuaţi să apăsaţi comutatorul pornit/oprit după oprirea automată a maşinii; în caz contrar, bateria poate deteriorată

- Lampa LED L se aprinde automat la activarea comutatorului C

• Accesoriul pentru reglarea adâncimii (DEPTH STOP) (nu este inclusă în dotarea standard)

• Pentru a obţine rezultate optime pe diverse tipuri de materiale utilizaţi tabelul

ca referinţă pentru determinarea accesoriului corect (accesoriile nu sunt dotare standard)

• Pentru mai multe informaţii, consultaţi www.skil.com

ÎNTREŢINERE / SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi întotdeauna aparatul curat (mai ales fantele de ventilaţie K

! scoateţi bateria din scula electrică înainte de curăţare

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasc la www.skil.com)84
