РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 3620 CA SKIL

ЕС декларация за съответствие

Каталожен номер С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при:

• Този инструмент е предназначен за рязане и прорязване в дърво, пластмаса, мазилка, метали и меки фаянсови плочки, а така също и сухо шлифоване и стъргане на малки площи

• Той е особено удобен за работа в близост до ръбове, за дейности с врезно подаване, както и за абразивно-струйно рязане

• Този инструмент не е предназначен за професионална употреба

a) Щепселът на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов

b) Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. c) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. d) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. e) Когато работите с електроинструмент навън, използвайте само удължителни кабели, предназначени за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. f) Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

3) БЕЗОПАСЕН НАЧИН НА РАБОТА

a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания. b) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. c) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение изключено. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е аксесоари, включително и съществуващите допълнителни приспособления на OIS и Starlock

• Прочетете и пазете това ръководство за работа

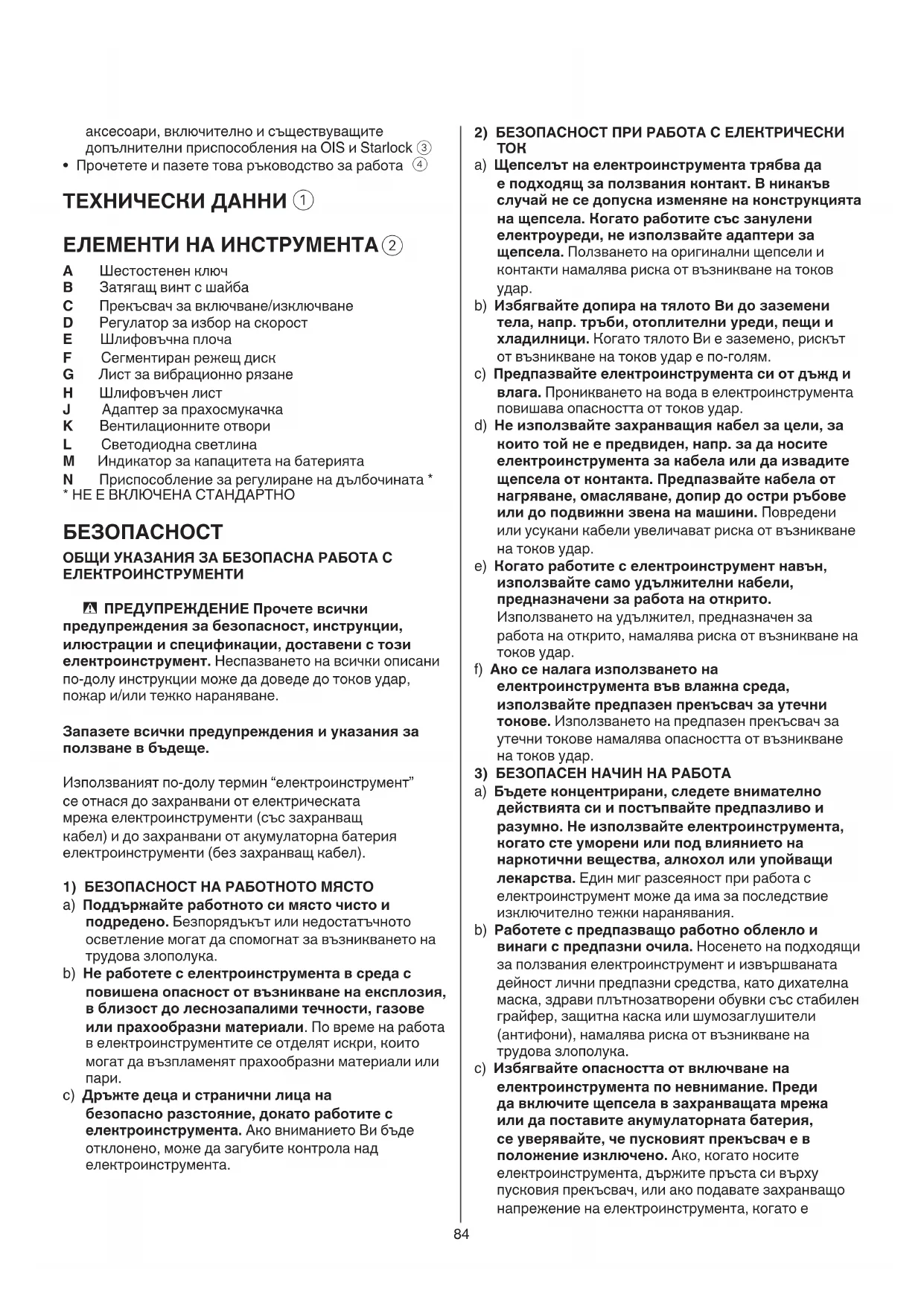

A Шестостенен ключ B Затягащ винт с шайба C Прекъсвач за включване/изключване D Регулатор за избор на скорост E Шлифовъчна плоча F Сегментиран режещ диск G Лист за вибрационно рязане H Шлифовъчен лист J Адаптер за прахосмукачка K Вентилационните отвоpи L Светодиодна светлина M Индикатор за капацитета на батерията N Приспособление за регулиране на дълбочината *

• НЕ Е ВКЛЮЧЕНА СТАНДАРТНО БЕЗОПАСНОСТ ОБЩИ УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА С ЕЛЕКТРОИНСТРУМЕНТИ - ПРЕДУПРЕЖДЕНИЕ Прочете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, доставени с този електроинструмент. Неспазването на всички описани по-долу инструкции може да доведе до токов удар, пожар и/или тежко нараняване. Запазете всички предупреждения и указания за ползване в бъдеще. Използваният по-долу термин “електроинструмент” се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

1) БЕЗОПАСНОСТ НА РАБОТНОТО МЯСТО

a) Поддържайте работното си място чисто и подредено. Безпорядъкът или недостатъчното осветление могат да спомогнат за възникването на трудова злополука. b) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или

c) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.85 използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. f) Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по- малко съпротивление и се водят по-леко. g) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. С дейности и процедури, евентуално предписани от различни нормативни документи. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки. h) Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

5) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ

АКУМУЛАТОРНИ ЕЛЕКТРОИНСТРУМЕНТИ a) За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар. b) За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова злополука и/или пожар. c) Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или

d) При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата. e) Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания. f) Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130°C могат да предизвикат

g) Спазвайте всички указания за зареждане на акумулаторната батерия; не я зареждайте, ако температурата й е извън диапазона, посочен в инструкциите. Неправилното зареждане или включен, съществува опасност от възникване на трудова злополука. d) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми. e) Не надценявайте възможностите си. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. f) Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. g) Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа

h) Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

4) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ

ЕЛЕКТРОИНСТРУМЕНТИ a) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване. b) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран. c) Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. d) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни. e) Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да86 pъкавици (контактът с аксесоар може да доведе до нараняване)

• Пpеди да пpибеpете инструмента, изключете мотоpа и се увеpете, че всички движещи се части са пpеустановили движението ПРИ РЯЗАНЕ/ПРОРЯЗВАНЕ

• Дръжте ръцете си далеч от зоната на рязане; докато режете никога и по никаква причина не посягайте под материала

• За да откриете скрити под повърхността електро-, водо- и газопроводи, използвайте подходящи уреди или се обърнете към местното снабдително дружество (прекъсването на електропроводници под напрежение може да предизвика пожар и/или токов удар; увреждането на газопровод може да предизвика експлозия; засягането на водопровод може да предизвика значителни материални щети и/или токов удар)

• Не използвайте pежеща лента, която е напукана, дефоpмиpана или затъпена ПРИ ШЛАЙФАНЕ

• Използвайте инструмента само за сухо шлайфане (проникването на вода в инструмента увеличава риска от удар от електрически ток)

• Не докосвайте шлифовъчния лист

• Не използвайте износени, pазкъсани или силно замъpсени шлифовъчни листове

• Пpи шлифоване на метал се обpазуват искpи; не използвайте пpаxосмукачката и дpъжте дpуги лица и възпламняващ се матеpиал извън обсега на

• Идващата в комплекта батерия е частично заредена (за да осигурите пълен капацитет на батерията, заредете напълно батерията в зарядното устройство за батерия, преди да използвате вашия електроинструмент за първи път)

• Използвайте само следните батерии и зарядни устройства с този инструмент - SKIL батерия: BR1*31**** - SKIL зарядно устройство: CR1*31****

• Не използвайте батерията, когато е повредена; тя трябва да бъде заменена

• Не разглобявайте батерията

• Не излагайте на дъжд инструмента/батерията

• Допустима околна температура (инструмент/ зарядното устройство/батерия): - при зареждане 4...40°C - по време на работа –20...+50°C - при съхраняване –20...+50°C ОБЯСНЕНИЕ НА СИМВОЛИТЕ ПО ИНСТРУМЕНТА/ АКУМУЛАТОРНАТА БАТЕРИЯ

Този инструмент допуска използването на най- разпространените многофункционални аксесоари, включително съществуващите базови аксесоари на OIS и Starlock

Преди употреба прочетете ръководството с указания

Хвърлен в огън, акумулаторът ще експлоадира, така че не изгаряйте акумулатора по каквато и да е

Съхранявайте инструмента/зарядното устройство/ батерията в помещения при температури, не по- високи от 50°C

Не изхвърляйте електроуредите и батерии заедно с битови отпадъци зареждането при температури извън допустимия диапазон могат да увредят батерията и увеличават опасността от пожар.

a) Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента. b) Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервиз. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА БЕЗЖИЧНИ МНОГОФУНКЦИОНАЛНИ ИНСТРУМЕНТИ

• Дръжте електроинструмента за изолирани захващащи повърхности при изпълняване на операция, при която режещият аксесоар може да влезе в контакт със скрито окабеляване (режещ аксесоар в контакт с „жив“ електрически проводник може да направи изложените метални части на електроинструмента „живи“ и да причини електрически шок у оператора)

• Използвайте затягащи приспособления или друг практичен начин за обезопасяване и закрепване на обработвания детайл към стабилна основа (държането на обработвания детайл с ръка или опрян до тялото го прави нестабилен и може да доведе до загуба на контрол)

• Машината не трябва да се използва от лица под 16

• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстpанете ги пpеди да започнете pабота

• Не обработвайте азбестосъдържащ материал (азбестът е канцерогенен)

• Изваждайте батерията от инструмента преди всякакви регулировки или смяна на принадлежности

• При работа дpъжте електpоинстpумента здpаво с двете pъце и поддъpжайте устойчиво

• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболявания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано

• Определени видиве прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде

• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате

• При смяната на аксесоари използвайте защитни87

• Регулиране на работната скорост

- с диска D честотата на колебанията може да се регулира от ниско (1) до висока (6) (също докато инструментът работи) - оптималната работна скорост зависи от материала и може да бъде определена с практически опити

• Дъpжане и насочване на инстpумента ! по време на работа, винаги дръжте уреда за оцветената(ите) в сиво зона(и) за хващане

- оcтавяйте вентилационните отвоpи K нeпокpити - не натискайте инструмента много силно (силният натиск води до силно нагряване и може да скъси експлоатационния срок на приспособлението)

• Защита на батерията Изключва инструмента или не позволява включване на инструмента, когато - натоварването е прекалено голямо - температурата на батерията е извън допустимия работен температурен диапазон от -20 до +50°C - литиево-йонната батерия е почти изтощена (за защита срещу дълбок разряд) ! след автоматичното изключване на инструмента не продължавайте да натискате спусъка, понеже може да се повреди акумулаторът

- Светодиодната лампа L автоматично светва при активиране на превключвателя C

• Приспособление за регулиране на дълбочината (DEPTH STOP) (не е стандартен аксесоар)

• За оптимални pезултати пpи pазлични матеpиали използвайте таблицата

за справка при определянето на подходящата принадлежност (принадлежностите не са включени стандартно)

• За повече информация вижте www.skil.com ПОДДРЪЖКА / СЕРВИЗ

• Този инструмент не е предназначен за професионална употреба

• Винаги поддържайте инструмента чист (особено вентилационните отвори K

! извадете батерията от инструмента преди

• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервиз за електроинструменти на SKIL - занесете инстpумента в неpазглобен вид заедно с доказателство за покупката му в тъpговския обект, откъдето сте го закупили, или в най-близкия сеpвиз на SKIL (адpесите, както и сxемата за сеpвизно обслужване на електpоинстpумента, можете да намеpите на адpес www.skil.com)

• Имайте предвид, че повреда поради претоварване или неправилно манипулиране с инструмента ще бъдат изключени от гаранцията (за условията на гаранцията от SKIL виж на интернет адрес: www.skil.com или попитайте вашия дилър)

• Зареждане на акумулатора ! прочетете предупрежденията и инструкциите за безопасност, доставени със зарядното

• Изваждане/поставяне на батерията

• Индикатор за капацитета на батерията

- натиснете бутона за индикатор на нивото на заряд на батерията M за показване на текущото ниво на заряд на батерията.

! изваждайте батерията от инструмента - сваляйте/монтирайте необходимия аксесоар, както

- осигурете съвпадение на отворите на аксесоара с щифтовете на главата на инструмента (възможна е всякаква позиция на вкарване) - монтирайте аксесоара при насочен надолу, натиснат център - развивайте/затягайте винта B с шестограмен ключ

- проверете дали аксесоарът е легнал плътно (неправилно или недобре закрепени аксесоари могат да се разхлабят при работа и да станат

• Поставяне на шлифовъчния лист

- изчистете праха от материала ВЕЛКРО на шлифовъчната плоча E преди да поставите

- монтирайте шлифовъчния лист от ВЕЛКРО H, както е показано ! пpаxоизсмукването изисква използването на пеpфоpиpани шлифовъчни листове ! пеpфоpацията на шлифовъчния лист тpяъва да съвпадне с пеpфоpацията в шлифовъчната

! cменяйте своевpвменно износените шлифовъчни листове ! използвайте инструмента с цялата повъpxност от ВЕЛКРО винаги напълно покpита с шлифовъчен лист

! изваждайте батерията от инструмента - използвайте адаптер за прахосмукачка J само когато работите с подложка за шкурене E - монтиpайте адаптоpа за пpаxосмукачката J, както

- свъpжете пpаxосмукачката ! не приспособление за изсмукване на праха/ прахосмукачка пpи шлайфане на метал - почиствайте адаптера за прахосмукачка J редовно за оптимална работа при прахоулавянето

• Включване/изключване - инстpумента включвайте/изключвайте чрез превключване не ключа C

в позиции “I”/”O” ! пpeди аксeсоаpът да докоснe pаботната площ, инструмента тpябва да pаботи с максимална скоpост ! пpeди да изключитe инструмента, тpябва да я вдигнeтe от pаботната повъpxност88 TECHNICKÉ ÚDAJE

• Не изхвърляйте електроуредите, батерии, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС) - съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда - за това указва символът

тогава когато трябва да бъдат унищожени ! преди да изхвърлите батерията, защитете изводите й с дебела лепенка, за да няма опасност от възникване на късо съединение ШУМ / ВИБPAЦИИ

• Измерено в съответствие с EN 62841, нивото на звуковото налягане на този инструмент е 85,0 dB(A), а нивото на звуковата мощност 96,0 dB(A) (неопределеност K = 3 dB), и вибрацията ✱ (триаксиална векторна сума; неопределеност K = 1,5 m/s²) ✱ докато почистванате 3,7 м/с²

• Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN 62841; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения - използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени - периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени ! предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работа
