BRUKSANVISNING 3620 CA SKIL

Sladdlöst multifunktionsverktyg

INTRODUKTION

• Detta verktyg är avsett för att sågning och kapning av trä, plast, gips, metaller och mjuka väggplattor samt för torr slipning och skrapning av mindre ytor
• Verktyget är speciellt lämpligt för instickssågning och exakta arbeten nära kanter
• Det här verktyget är inte avsedd för yrkesmässig användning
• Det här verktyget kan användas tillsammans med de flesta vanliga multiverktygstillbehör, inklusive befintliga OIS- och Starlock-tillbehör ③
• Läs och spara denna instruktionsbok ④

TEKNISKA DATA①

VERKTYGSELEMENT ②

A Sexkantsnyckel
B Klämskruv med bricka
C Till/från strömbrytare
D Hjul för varvtalsinställning
E Slipskiva
F Segmentsågblad
G Instickssågblad
H Slippapper
J Dammsugaradapter
K Ventilationsöppningar
L Lysdiodlampa
M Batteriindikator
N Djupinställningstillbehör *
* INGÅR EJ SOM STANDARD

SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELVERKTYG

A WARNING Studera alla varningar, anvisningar, bilder och specifikationer gällande säkerhet som medföljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

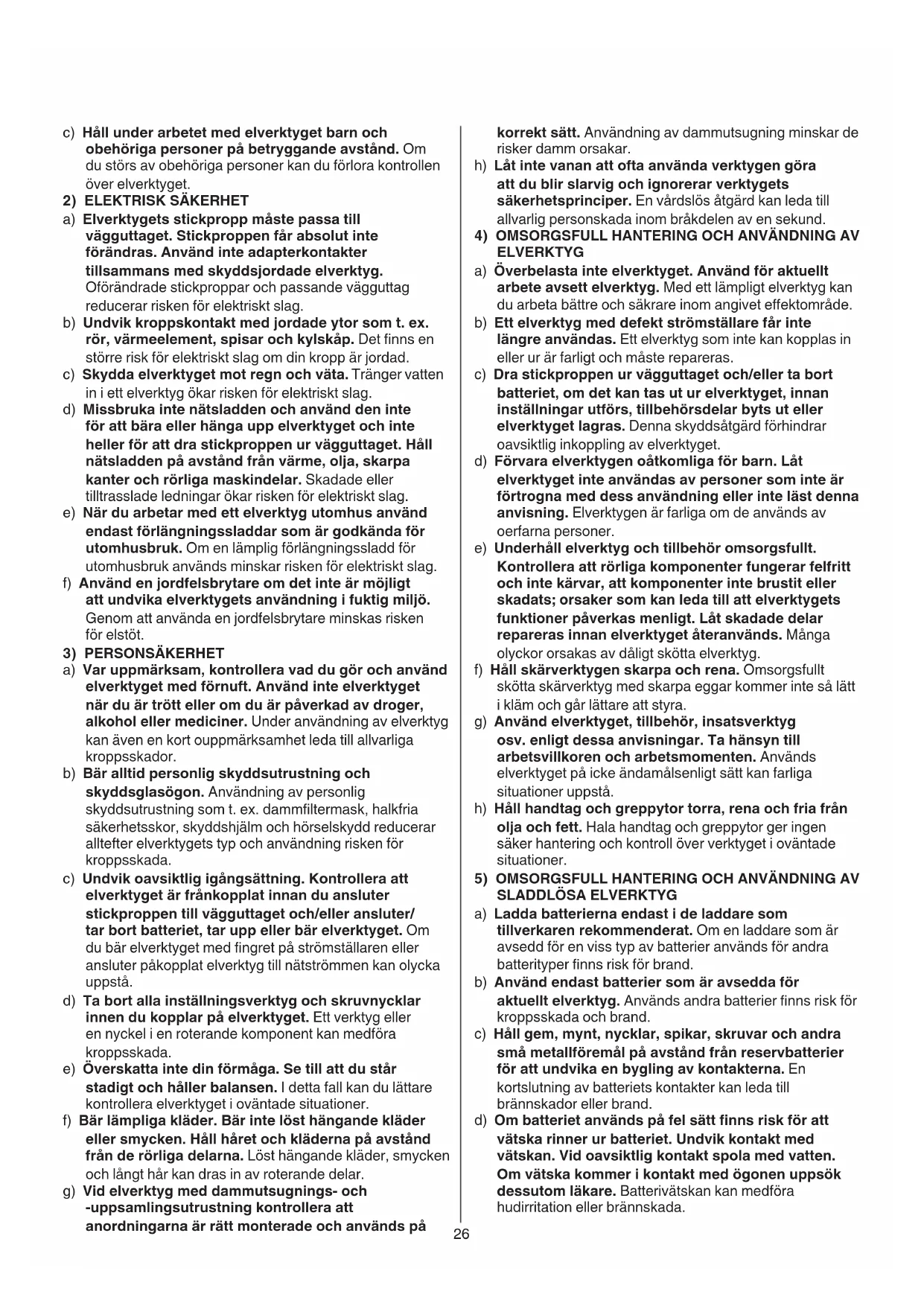

c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

3) PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är fränkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avständ från de rörliga delarna. Löst hängande kläder, smycken och långt här kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En värdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

5) OMSORGSFULL HANTERING OCH ANVÄNDNING AV SLADDLÖSA ELVERKTYG

a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.

b) Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.

c) Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.

d) Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada.

e) Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.

f) Du ska inte exponera ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion.

g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.

6) SERVICE

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

b) Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

SÄKERHETSANVISNINGAR FÖR SLADDLÖSA MULTIFUNKTIONSVERKTYG

- Håll verktyget i de isolerade grepytorna när en åtgärd utförs där sågtillbehöret kan komma i kontakt med dolt kablage (skärtillbehör som kommer i kontakt med en strömförande ledning kan orsaka att även verktygets exponerade metalldelar blir strömförande, vilket utgör risk för att användaren utsätts för elektriska stötar)

- Använd klämmor eller något annat praktiskt sätt att säkra och stötta arbetsstycket mot en stabil plattform (om du håller arbetsstycket i handen eller mot kroppen blir det instabilt, vilket kan leda till att du tappar kontrollen)

ALLMÄNT

- Den här maskinen ska inte användas av personer under 16 år

- Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

- Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

- titta aldrig ner i luftutsläppet/munstycket

- Vid arbete håll alltid maskinen stadigt med båda händerna och se till att du står stadigt

- Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

- Vissa typer av damm är klassificerade så som carcinogeniska (t.ex. ek- och björkdamn) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

- Följ de nationella krav, som finns angående damm, för de material du skall arbete med

- Använd skyddshandskar när du byter tillbehör (kontakt med tillbehöret kan leda till skador)

- När du ställer ifrån dig maskinen måste motorn vara frånslagen och de rörliga delarna ska ha stannat fullständigt

VID SÅGNING/KAPNING

- Håll händer undan från kapningsområdet; undanhåll händer från materialets undersida vid kapning - Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borning i vattenledning kan förorsaka sakskador eller elstöt)

- Använd inte en trasig, deformerad eller slö blad VID SLIPNING

- Använd endast verktyget för torrsandning (inträngande av vatten i verktyget ökar risken för en elektrisk stöt)

- Berör inte roterande slippapper

- Förslitna, rivna eller kraftigt igensatta slippapper får ej användas

- Vid slipning av metall bildas gnistor; använd inte dammsugare och håll andra personer och antändbart material på avständ från arbetsområdet

BATTERIERNA

- Det medföljande batteriet är delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hållet i batteriladdaren innan verktyget används för första gången)

- Använd endast följande batterier och laddare med det här verktyget -SKIL-batteri: BR1*31**** -SKIL-laddare: CR1*31****

- Använd inte batteriet om det är skadat; det ska bytas ut

• Demontera inte batteriet

- Utsätt inte verktyget/batteriet för regn

- Tillåten omgivningstemperatur (verktyg/laddare/batteri): - vid laddning 4...40°C - vid drift -20...+50°C - vid förvaring -20...+50°C

FÖRKLARING AV SYMBOLER PÅ VERKTYGET/BATTERIET

③ Det här verktyget kan användas tillsammans med de flesta vanliga multiverktygstillbehör, inklusive befintliga OIS- och Starlock-bastillbehör

④ Läs bruksanvisningen före användning

⑤ Batterierna kan explodera om de utsätts för eld, undanhåll batterierna från heta källor

⑥ Förvara maskinen/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50°C

⑦ Elektriska verktyg och batterier får inte kastas i hushållssoporna

ANVÄNDNING

- Laddning av batteri ! läs säkerhetsvarningarra och anvisningarna som levereras med laddaren

• Ta bort/sätta i batteriet ②

- Batteriindikator ⑧ -tryck på indikatorknappen M för batterinivå för att visa aktuell batterinivå.

- Byte av tillbehör ⑩

! ta ut batteriet ur maskinen

-ta bort/montera det erfordrade tillbehöret enligt bilden -kontrollera att tillbehörets öppningar hakar fast i verktygshuvudets tungor (alla låspositioner möjliga) -montera tillbehöret med den nedtryckta mittpunkten nedåt

-lossa/drag åt skruven B med sexkantsnyckeln A

- kontrollera att tillbehöret sitter ordentligt (felaktigt eller ej säkert monterade tillbehör kan lossna under användning och medföra fara)

-knacka dammet från kardborrfästet på slipskivan E innan du fäster slippapperet

-montera VELCRO-slippapperet H enligt bilden

! dammuppsamlingen kräver perforerat slippapper

! perforering i slippappret ska överensstämma med hålen i slipplattan

! byt slitna slippapper i tid

! använd maskinen alltid med hela kardborrytan täckt med slippapper

- Dammuppsugning ⑪

! ta ut batteriet ur maskinen

-använd endast dammsugaradaptern J vid arbete med slipskivan E

-monter dammsugartillbehör J enligt bilden

-anslut dammsugaren

! använd inte dammutsugningsenheten/dammsugaren när du slipar metall

-rengör dammsugaradaptern J regelbundet för optimal dammuppsugning

- Till/från

-starta/stäng av maskinen genom att sätta omkopplaren C ② i läget "l"/"O"

! innan tillbehöret sätts till arbetsstycket skall maskinen ha uppnått full hastighet ! maskinen skall tas bort från arbetsstycket innan den stängs av

• Ställa in arbetshastigheten ⑫

-med skivan D kan den erfordrade oscillerande frekvensen justeras från låg (1) till hög (6) (även när verktyget är igång)

-bästa arbetshastighet är beroende på materialet och kan bäst avgöras genom att prova sig fram

- Fattning och styrning av maskinen

! under arbetet, håll alltid verktyget i det grå greppet ⑬

-håll ventilationsöppningarna K ej övertäckta -använd inte för stort tryck på verktyget (högt tryck genererar mer värme vilket förkortar livslängden på tilbehöret)

- Batteriskydd

Slår av verktyget eller förhindrar start av verktyget, när -belastningen är för hög

-när batteriets temperatur över- eller underskrider arbetsområdet -20 till +50°C

-litiumjonbatteriet är nästan tomt (för att skydda mot fullständig urladdning)

! fortsätt inte trycka på till-/frånknappen efter att verktyget stängts av automatiskt; batteriet kan skadas

- Lysdiodlampa L ⑭

-Lysdiodlampan L tänds automatiskt när strömbrytaren C aktiveras

- Djupinställningstillbehör (DEPTH STOP) (ingår inte som standard) ⑮

ANVÄNDNINGSTIPS

• För optimala resultat med olika material används tabell ⑯ som referens för att avgöra rätt tillbehör (tillbehör medföljer inte som standard)
• Besök www.skil.com för mer information

UNDERHÅLL / SERVICE

• Det här verktyget är inte avsedd för yrkesmässig användning
• Håll alltid verktyget rent (i synnerhet ventilationsöppningarna K ②)

! ta bort batteriet från verktyget före rengöring

- Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)

- Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren)

MILJÖ

- Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder)

-enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning -symbolen ⑦ kommer att påminna om detta när det är tid att kassera

! före avyttring av batterierna, tejpa kontaktytorna med kraftig tejp för att undvika kortslutning

LJUD / VIBRATION

- Det här verktygets ljudtrycksnivå som mätts enligt EN 62841 är 85,0 dB(A), ljudeffektnivån är 96,0 dB(A) (osäkerhet K = 3 dB) och vibrationen * (triax vektorsumma; osäkerhet K = 1,5 m/s²)

*vid slipning 3,7 m/s²

- Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 62841; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet

-om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån
-när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
