1490 MA - Mitmeotstarbelised tööriistad SKIL - Tasuta kasutusjuhend

Tehnilised andmed	SKIL 1490 MA multifunktsionaalne tööriist, võimsus 200 W, muutuva kiirusega 10 000 kuni 22 000 võnget minutis.
Kasutamine	Ideaalne lihvimiseks, lõikamiseks, kraapimiseks ja lihvimiseks erinevatel materjalidel nagu puit, metall ja plastik.
Hooldus ja remont	Puhastage regulaarselt filtrid ja eemaldatavad osad, kontrollige tarvikute seisukorda ning vajadusel vahetage need välja.
Ohutus	Kandke kaitseprille ja tolmumaski, ärge puudutage liikuvate osadega, lülitage seade välja tarvikute vahetamisel.
Üldinfo	Kerget kaaluga optimaalne käsitsemine, ergonoomiline disain pikaajaliseks mugavaks kasutamiseks, 2-aastane garantii.

Korduma kippuvad küsimused - 1490 MA SKIL

Kuidas ma saan SKIL 1490 MA tarvikut vahetada?

Tarviku vahetamiseks veenduge, et tööriist on vooluvõrgust lahti ühendatud. Eemaldage tarvik, vajutades lukustusnuppu ja tõmmates selle kinnituskohast välja. Sisestage uus tarvik, kuni see on kindlalt paigas.

Mis on SKIL 1490 MA võimsus?

SKIL 1490 MA võimsus on 300 W, mis võimaldab teha mitmesuguseid kodutööde ülesandeid.

Kuidas puhastada SKIL 1490 MA pärast kasutamist?

Tööriista puhastamiseks kasutage tolmu ja mustuse eemaldamiseks kuiva lappi. Vältige vee või vedelate ainete kasutamist, kuna see võib seadet kahjustada.

Millist pistikut on SKIL 1490 MA kasutamiseks vaja?

SKIL 1490 MA jaoks on vajalik standardne 230 V elektripistik.

Kas SKIL 1490 MA-d saab kasutada välitingimustes?

Soovitatav on kasutada SKIL 1490 MA-d ainult siseruumides või kuivas kohas. Vältige kasutamist väljas, et ennetada elektrilöögi ohtu.

Kuidas ma saan tööriista kiirust reguleerida?

SKIL 1490 MA-l on kiiruse reguleerija. Pöörake kiiruse reguleerimisnuppu vastavalt vajadusele, et kohandada tööriista kiirust.

Kas SKIL 1490 MA-ga on kaasas tarvikud?

Jah, SKIL 1490 MA-ga on tavaliselt kaasas mitmeid tarvikuid, sealhulgas terad ja lihvimisvahendid, kuid kontrollige karpi täieliku nimekirja saamiseks.

Mida teha, kui SKIL 1490 MA ei tööta?

Kontrollige esmalt, kas tööriist on korralikult ühendatud ja pistik töötab. Kui probleem püsib, võtke abi saamiseks ühendust klienditeenindusega.

Mis on SKIL 1490 MA garantii?

SKIL 1490 MA-l on tavaliselt 2-aastane garantii alates ostukuupäevast. Säilitage ostutõend kõigi nõuete jaoks.

Kuidas SKIL 1490 MA-d hoiustada?

Hoiustage tööriista kuivas jahedas kohas, eemal niiskusest. Kaitseks kasutage selle originaalset kotti või karpi, kui see on saadaval.

KASUTUSJUHEND 1490 MA SKIL

See tooriist on moeldud puust, plastist, ehituskipsist, metallist detailide ja pehmest materjalist seinapaneelide loikamiseks ja väikeste pindade lhvmiseks
- Tänu vibreerivale mootorile liigub lisatarvik kuni 22000 minutis 3^ ulatuses edasi-tagasi, mis teeb tooriista eriti sobivaks tappeks tooks nurkades, kitsastes ja raskesti ligipäasetavates kohtades
Kaesolev tooriestuhildub enamike saadaolevatemitmeotstarbeliste tarvikutega, sh olemasolevate OIs jaStarlock tarvikutega 3
Palun lugege kaesolev kasutusjuhend hoolikalt labi ja hoidke alles 4

TEHNILISED ANDMED ①

SEADME OSAD ②

A Kruviklamber seibiga
B Kuuskantvötme
C Lihvpaber
D Tolmueemaldusseade
E Toöluliti (sisse/välja)
F Kiiruse regulator
G Ohutusavad
H Segmenttera
J Suvendite saetera (metall, 20 mm)
K Suvendite saetera (metall, 10 mm)
L Suvernite saetera (puit, 20 mm)
M Suvendite saetera (puit, 10 mm)
P Lihvpaberi (jamedateraline)
Q Lihvpaberi (peeneteraline)

OHUTUS

ÜLDISED OHUTUSNÖUDED ELEKTRILISTE TÖÖRISTADE KASUTAMISEL

TÄHELEPANU Lugege läbi köik elektrilise töriistaga kaasas olevad ohutusnöuded ja juhised ning tutvuge jooniste ja tehniliste andmetega.

Ohutusnouete ja juhiste eiramise tagajäreks vöib olla elektrilök, tulekahju ja/voi rasked vigastused.

Hoidke kōik ohutusnōued ja juhised edaspidiseks alles.

Allpool kasutatud moiste "elektriline tooriist" käib vorgutoitega (toitejuhtmega) elektriliste tooriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tooriistade kohta.

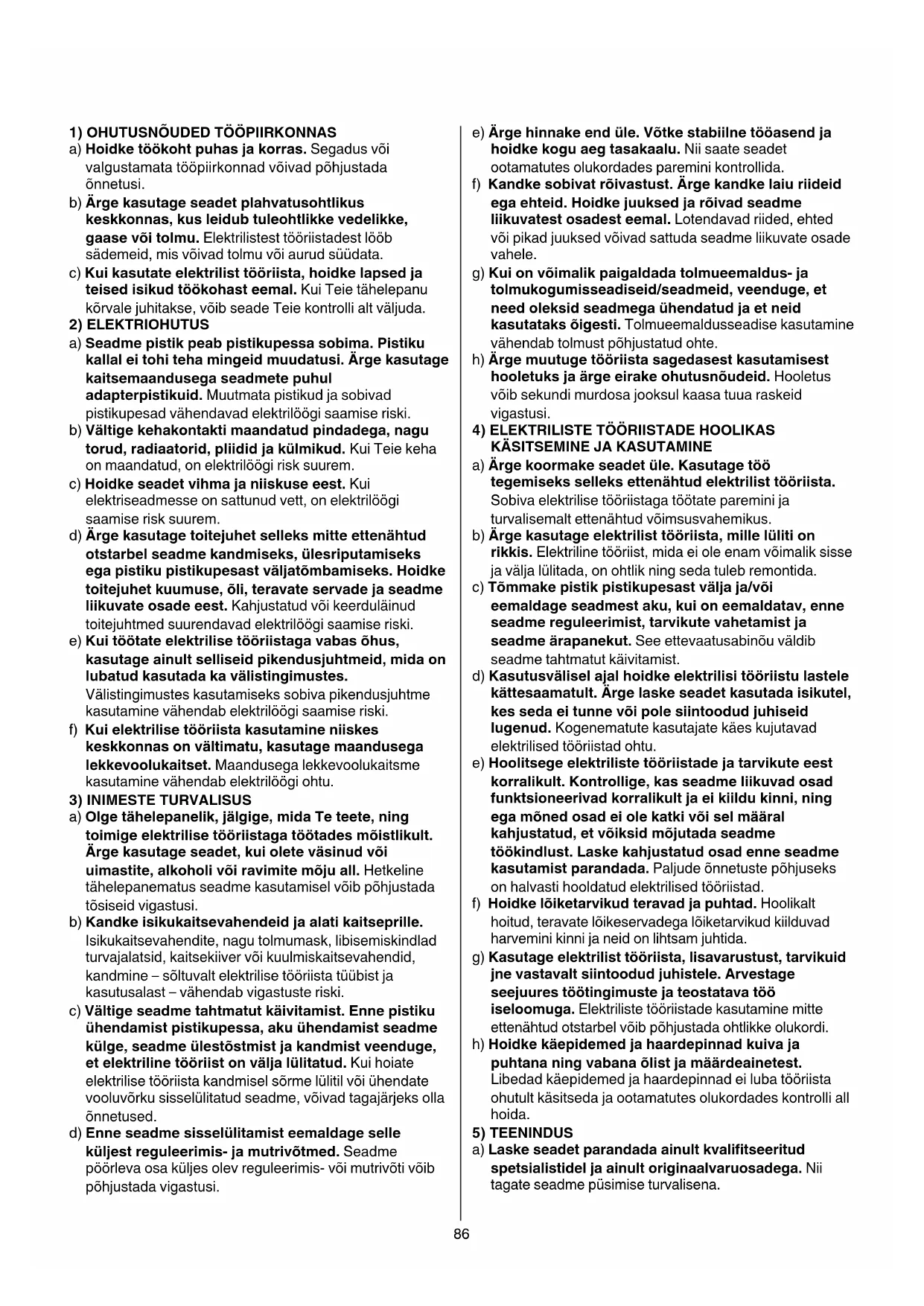

1) OHUTUSNOUDED TÖÖPIARKONNAS

2) ELEKTRIOHUTUS

3) INIMESTE TURVALISUS

a) Hoidke tokoht puhas ja korras. Segadus voi valgustamata too piirkonnad vovad pohjustada onnetusi.
b) Arge kasutage seadet plahvatushtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Elektrilistest tooriistadest loob sademeid, mis voivad tolmu voi aurud suudata.
c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud toökohast eemal. Kui Teie tahelepanu körvale juhitakse, vöib seade Teie kontrolli alt valjuda.
a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Arge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vahendavad elektrilooqi saamise riski.
b) Vältige kehakontakti maandatud pindadega, nagutorud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilögi risk suurem.
c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilogi saamise risk suurem.
d) Arge kasutage toitejuhet selleks mitte ettenahtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast valjatombamiseks. Hoidke toitejuhet kuumuse, oli, teravate servade ja seadme liikuvate osade eest. Kahjustatud voi keerdulainud toitejuhtmed suurendavad elektrilogi saamise riski.
e) Kui tootate elektrilise tooriistaga vabas ohus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka valistingimustes. Valistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vahendab elektrloogi saamise riski.
f) Kui elektrilise tooriista kasutamine niiskes keskkonnas on valtimatu, kasutage maandusega lekkevooolukaitset. Maandusegalekkevooolukaitsme kasutamine vahendab elektrloogi ohtu.
a) Olge tahelepanelik, jalgige, mida Te teete, ning toimige elektrilise tooriistaga tootades moistlikult. Arge kasutage seadet, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus seadme kasutamisel voib pohjustada tosiseid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver voi kuulmiskaitsevahendid, kandmine -soltuvalt elektrilise toorista tuubist ja kasutusalast -vahendab vigastuste riski.
c) Vältrige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, áku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline toörist on välja lūlitatud. Kui hoiate elektrilise toörista kandmisel sörme lūlitil vöi ühendate vooluvörku sisselūlitatud seadme, vöivad tagajäreks olla önnetused.
d) Enne seadme sisselulitamist eemaldage salle küljest reguleerimis- ja nutrivotmed. Seadme pörleva osa küljes olev reguleerimis- voi nutrivoti voib pohjustada vigastusi.

4) ELEKTRILISTE TOORIISTADE HOOLIKAS KASISEMINE JA KASUTAMINE

5) TEENINDUS

e) Arge hinnake end üle. Vötke stabilne toöasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed ja roivad seadme liikuvatest osatest eemal. Lotendavad riided, ehted voi pikad juuksed vovad sattuda seadme liikuvate osade vahele.
g) Kui on voimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks òigesti. Tolmueemaldusseadise kasutamine vahendab tolmust pohjustatud ohte.
h) Arge muutuge tooriista sagedasest kasutamisest holetuks ja arge eirake ohutusnoudeid. Holetus voib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
a) Arge koormake seadet üle. Kasutage too tegemiseks selleks ettenahtud elektrilist tooriista. Sobiva elektrilise tooriistaga toitate paremini ja turvalisemalt ettenahtud voimsusvahemikus.
b) Arge kasutage elektrilist tõörliista, mille lüliti on rikkis. Elektriline tõörliist, mida ei ole enam voimalik sisse ja valja lülitada, on ohtlik ning seda tuleb remontida.
c) Tömmake pistik pistikupesast valja ja/voi eemaldage seadmest aku, kui on eemadatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme arapanekut. See ettevaatusabinou valdib seadme tahtmatut kaivitamist.
d) Kasutusvalisel ajal hoidke elektrilisi tooriistu lasstele kattesaamatult. Arge laske seadet kasutada isikutel,kesedaei tunne voi pole siintoodud juhiseid lugenud. Kogenematute kasutajate kaes kujutavad elektrilised tooriistad ohtu.
e) Hoolitsege elektriliste tooriistade ja tarvikute eest korralikult. Kontrollige, kas seadme likuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega moned osad ei ole katki voi sel maaral kahjustatud, et voiksid mojutada seadme tookindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude onnetuste pohjuseks on halvasti hooldatud elektrilised tooriistad.
f) Hoidke lōiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lōikeservadega lōiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tooriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures tootingimuste ja teostatava too iseloomuga. Elektriliste tooriistade kasutamine mitte ettenahtud otstarbel voib pohjustada ohtlikke olukordi.
h) Hoidke kaepipedemed ja haardepinnad kuiva ja puhtana ning vabana olist ja maardeainetest. Libedad kaepipedemed ja haardepinnad ei luba tooriista ohutult kasitseda ja ootamatutes olukordades kontrolli all hoida.
a) Laske seadet parandada ainult kualitseeritud spetsialistidel ja ainult originalvaruosadega. Nii tagate seadme pusimise turvalisena.

OHUTUSJUHISED MITMEOTSTARBELISTELE TÖÖRIISTADELE

ULDIST

Tööriista kasutaja peab olemavähemalt 16 aastat vana
- Pikendusjuhtmete kasutamisel jälgige, et juhe oleks lopuni lahti keritud ja vastaks 16 A voolutugevusele
- Kontrollige alati, kas vorgupinge ühtib tõriista andesildil toodud pingega (andmesildil toodud 230V voi 240V korral voib tõriistad kasutada ka 220V vorgupinge puhul)
Vältrige toödeldavas esemes olevatest kruvidest, naeltest vms pöhjustatud kahjustusi; eemaldage need enne toö alustamist
- Kinnitage toorik klambriga või muul praktilisel moel kindlale stabiilsele alusele (tödd kæs hoides või vastu keha surudes võib see paigast liikuda)
- Asbestisisaldava materjali toötlemine on keelatud (asbest vöib tekitada vähki)
- Enne seadme reguleerimist voi tarviku vahetust eemaldage seade vooluvorgust (tommake pistik pistikupesast valja)
- Hoidke seadet alati kindlalt kahe käega ja vötke stabilne toöasend
Vältinge toitejuhtme kokkupuutumist seadme pörlevate osadega; hoidke toitejuhet alati törriistast eemal, tagapool
- Kasutage kaitsekindaid, kui vahetate lisatarvikuid (kokkupuude lisatarvikuga voib pohjustada vigastusi)
- Seadme elektrilise voi mehhaanilise Häire korral lulitage seade vivitamatult valja ja eemaldage pistik vooluvorgust
Kui toitejuhe saab tootamisel ajal kahjustada voi see Iogatakse Iabi, arge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvorgust
- Arge kunagi kasutage kahjustatud toitejuhtmega tooriista; laske toitejuhe remonditökojas valja vahetada
- Enne tooriista juarest lahkumist lulitage see valja ning oodake, kuni selle liikuvad osad on tailikult seiskunud

SAAGIMISEL/LOIKAMISEL

• Kui teostate toid, mille puhul voib tarvik tabada varjatud elektrijuhtmeid voi seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest (kontakt pinge all oleva elektrijuhtmega voib pingestada seadme metallosad ja pöhjustada elektrlöögi)
• Hoidke käed lõikepiirkonnast eemal; ärge pange sörmi lõikamise ajal kunagi materjali alla
• Varjatult paiknevate elektrijuhtmete, gaasi- voi veetorude avastamiseks kasutage sobivaid otsimisseadmeid voi pörduge kohliku elektr-, gaasi- voi vee-ettevötte poole (kokkupuutel elektrijuhtmetega tulekahju- ja elektrilögioht; gaasitorustiku vigastamisel plahvatusoht; veetorustiku vigastamisel materiaalne kahu voi elektrilögioht)
• Keelatud on kasutada rebenenud voi nürisid, samuti deformeerunud saelehti

LIHVIMISEL

Värviga kaetud juhtmed, möned puiduliigid, mineraalid ja metall eraldavad tolu, mis voib olla kahjulik (kokkupuude tolmuga voi selle sissehingamine voib seadme kasutajal voi laheduses vibivatel inimestel pohjustada allergilisi reaktsioone ja/voi hingamisteede haigusi); kandke tolmumaski ja vajaduse korral toötage kulgeühendatava tolmueemaldusseadmega

• Teatud tüüpi tolm on klassifitseritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral toötage külgeühendatava tolmueemaldusseadmega
• Erinevate materjalide toötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid
• Kasutage tooriista ainult kuivlihvmiseks (vee pääsemine seadmesse suurendab elektrilögi ohtu)
  Valtige kokkupuudet liikuva lihvpaberiga
• Arge kasutage ülemäära kulunud, rebenenud voi muul viisil vigastatud lihvpabereid
• Metallide lihvmisel lendub sademeid; arge kasutage tolmuimejat ning jalgige, et laheduses ei oleks teisi inimesi ega tuleohtlikke materjale

TOORIISTAL OLEVATE SÜMBOLITE SELGITUS

③ Kaesolev tooriist uhildub enamike saadaolevate mitmeotstarbeliste tarvikutega, sh olemasolevate OIs ja Starlock tarvikutega
Enne kasutamist tutvuge kasutusjuhendiga
⑤ Topeltisolatsion (maandusjuhe pole vajalik)
6 Arge visake kasutuskolbmatuks muutunud tooriista akoos olmejäatmetega

KASUTAMINE

• Tarviku vahetus (7)

! eemaldage seade vooluvorgust
- eemaldage/paigaldage soovitud lisatarviku nagu illustrateeritud
- veenduge, et lisatarviku avaused lukustuvad tööriasta pea keeltesse (suvaline kinnitusasend vöimalik)
- paigaldage lisatarvik niimoodi, et salle mittevajutatud keskosa on allpool
- vabastage/tinguldage kruvid A kuuskantvötmega B
- kontrollige lisatarviku fikseerumist (lisatarvikud, mis pole korralikult pinguldatud voi on valesti paigaldatud, voivad tulla tootamisel lahti ja pohjustada vigastusohtu)

Lihvpaberikinnitamine 8

• lihytalla VELCRO-takjakinnitus tuleb enne lihvpaberi C ② paigaldamist puhtaks kloppida

• paigaldage vastavalt joonisele VELCRO lihvpaber
  !tolmu imemiseks vajate aukudega paberit
  ! lihvpaberi augud peaksid lihvplaadi omadega ühtima
  ! vahetage kulunud lihvpaber Óigeaegselt valja
  ! kasutage tööriista ainult siis, kui kogu lihvmispind on lihvpaberiga kaetud

• Tolmu/laastude eemaldamine ⑨

• paigaldage tolmueemaldusseade D nagu illustreritud
  -uhendagetolmuimejat
  ! ärge kasutage tolmueemaldusseadet/tolmuimejat, kui lihvite metallist pindasid

• puhastage tolmueemaldusseadet D regulaarselt, et tagada optimaalne tolmu eemaldamine

Sisse/välja

• toöriasta sisse-/valjalulitamiseks viige lüliti E ② asendisse "I"/'O"
  ! enne tarviku kokkupuutumist töddeda v esemega peab seade olema saavutanud maksimaalsed pöörded
  ! enne toöriista väljalūlitamist tuleb see toödeldavalt esemelt eemaldada

Tökkiruse reguleerimine 10

• ketta kasutamisel F saab likumissagedust muuta aeglasest (1) kiire (6) asendini (ka siis, kui tooriist tootab)

• optimaalne toökiirus oleneb materjalist ja selle saab kindlaks märata katsetamise teel

• Seadme hoidmine ja juhtimine

! tõotamise ajal hoidke tõöriista kinni korpuse ja käepideme halli varvi osadest ⑪
- hoidke ohutusavad G ② kinnikatmata
- ärge rakendage toöriista kasutades ülemäärast jōudu (liiga suur surve pöhjustab kuumenemist ja voib lühendada tarviku toöiga)

TÖÖJUHISED

• Kasutage segmenttera H ② puidu, krohvi, kipsi ja plasti lōikamiseks ja neisse suvendite lōikamiseks (ja servade, nurkade lahedral lōikamiseks jm raskesti ligipäasetavates kohtades)
• Kasutage suvendite saetera J ② rauast jm metallist materjalide loikamiseks ja nendesse suvendite loikamiseks
• Kasutage suvendite saetera K ② rauast jm metallist materjalide tappeks loikamiseks ja nendesse väikeste suvendite loikamiseks
• Kasutage suvendite saetera L ② puidu, krohvi, kipsi ja plastiki lioikamiseks ja neisse sugavate suvendite lioikamiseks (ja servade, nurkade lahedal lioikamiseks jm raskesti ligipäasetavates kohtades)
• Kasutage suvendite saetera M ② puidu, krohvi, kipsi ja pehme plasti loikamiseks ja neisse väikeste suvendite loikamiseks

HOOLDUS/TEENINDUS

• Hoidke seade ja toitejuhe alati puhtad (eriti ðhutusavad G ②)
  ! enne puhastamist eemaldage seade vooluvorgust
• Töörist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikkä läheb, tuleb see lasta parandada SKLi elektriliste käsitööristade volitatud remonditökojas
• toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale voi lahimasse SKILI lepingulisse tookotta (aadressid ja tooriista varuosade joonise leiate aadressil www.skil.com)

KESKKOND

• Arge visake kasutuskolmatuks muutunud elektrilisi tooriistu, lisatarvikuid ja pakendeid aara koos olmejätmetega (uksnes EL liikmesriikidele)

• vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktivi nõuete kohaldamisele liikmesriikides tuleb kasutuskölmatuks mutunud elektrilised töriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta

• seda meenutab Teile symbolism 6

MÜRAVIBRATSIOON

Vastavalt kooskolas normiga EN 62841 labi viidud mōötmistele on toöriista helirohsk 85 dB(A) ja helitugevus 96 dB(A) (standardkörvalekalle: 3 dB), ja vibratsioon ^* m / s^2 (kolme telje vektorsumma; mōötemäaramatus K = 1,5 m/s²)

loikamisel 4,1 m/s²
saagimisel suvendite lõiketeraga 7,4 m/s²
* saagimisel segmentteraga 7,1 m/s²

• Tekkiva vibratsiooni tase on mõodetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda võib kasutada tõoriistade vordlemiseks ja tõriista kasutamisel ettenähtud tõodeks esineva vibratsiooni esialgsekshindamiseks

• tööriista kasutamisel muudeks rakendusteks vöi teiste/ halvasti hooldatud tarvikute kasutamisel vöib vibratsion markimisvaärselt suurrenda

• ajal, kui tooriist on valjalulitatud voi on kull sisselulitatud, kuid tegelikult seda ei kasutata, voib vibratsioon markimisvaarslt vaheneda

! enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke omä käed soojad ja tagage sujuv toökorraldus
