1475 AD - Utensili multifunzione SKIL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Utensile multifunzione
Marca	Skil
Modello	1475 AD
Alimentazione	Rete (cavo)
Tensione nominale	230 V (stima)
Potenza	Non specificata
Frequenza di oscillazione	Regolabile da 1 a 6 (bassa ad alta)
Livello di pressione sonora	91 dB(A)
Livello di potenza sonora	102 dB(A)
Vibrazione (levigatura)	4,5 m/s²
Peso	Non specificato
Dimensioni	Non specificate
Compatibilità accessori	Accessori OIS e Starlock (inclusi quelli più comuni)
Tipi di accessori forniti	Lama per sega a segmenti, lama per sega a taglio immerso (legno 20 mm), pattino per levigatura, foglio abrasivo, chiave esagonale
Funzioni principali	Taglio, sezionamento, levigatura a secco, raschiatura di piccole superfici
Materiali compatibili	Legno, plastica, metalli, piastrelle murali morbide
Impugnatura ausiliaria	Sì (modello 1480, non fornita con 1475 AD)
Sistema di aspirazione polvere	Dispositivo di aspirazione polvere rimovibile per levigatura
Manutenzione e pulizia	Scollegare prima della pulizia; pulire le fessure di ventilazione
Sicurezza	Doppio isolamento (senza messa a terra), interruttore accensione/spegnimento, blocco di sicurezza, arresto di emergenza
Riparabilità	Riparazione solo da un centro assistenza autorizzato Skil; utilizzare pezzi di ricambio originali
Garanzia	Non specificata

Domande frequenti - 1475 AD SKIL

Come cambiare l'accessorio sul Skil 1475 AD?

Scollegare prima l'utensile. Utilizzare la chiave esagonale fornita per allentare la vite di fissaggio. Rimuovere l'accessorio usato, posizionare il nuovo accessorio allineando le aperture con i perni della testa, quindi serrare la vite. Assicurarsi che l'accessorio sia ben fissato prima di ricollegare l'utensile.

Quali tipi di accessori sono compatibili con questo modello?

Il Skil 1475 AD accetta tutti gli accessori per utensili multifunzione più comuni, inclusi i sistemi OIS e Starlock. Puoi utilizzare lame per sega a segmenti, lame a taglio immerso, pattini per levigatura, ecc.

Come regolare la velocità dell'utensile?

La velocità si regola tramite la rotella (J) situata sull'utensile. Puoi scegliere tra 6 livelli, da 1 (bassa) a 6 (alta), anche durante il funzionamento. Adatta la velocità in base al materiale da lavorare.

Posso utilizzare questo utensile per levigare il metallo?

Sì, ma attenzione: la levigatura del metallo produce scintille. Non utilizzare l'aspirapolvere durante questa operazione e tenere lontane persone o materiali combustibili. Indossare una maschera antipolvere adeguata.

Come mantenere il Skil 1475 AD?

Scollegare sempre l'utensile prima della pulizia. Mantenere l'utensile e il cavo puliti, in particolare le fessure di ventilazione. Utilizzare un panno asciutto. Per le riparazioni, contattare un centro assistenza autorizzato Skil e utilizzare pezzi di ricambio originali.

L'utensile è adatto ai professionisti?

No, il Skil 1475 AD è progettato per uso domestico e non professionale. Non è destinato a un uso intensivo in ambiente professionale.

Qual è la tensione di alimentazione richiesta?

L'utensile funziona a rete. Verificare che la tensione della rete corrisponda a quella indicata sulla targhetta (generalmente 230 V). Utilizzare una prolunga di buona qualità, completamente srotolata e di almeno 16 A.

Come utilizzare il dispositivo di aspirazione polvere?

Il dispositivo di aspirazione polvere (G) si utilizza solo con il pattino per levigatura. Montarlo come illustrato nel manuale, quindi collegare un aspirapolvere. Non utilizzarlo per la levigatura dei metalli. Svuotare regolarmente il dispositivo per un'aspirazione ottimale.

Cosa fare in caso di malfunzionamento?

In caso di malfunzionamento elettrico o meccanico, mettere immediatamente l'utensile fuori servizio e scollegare la spina. Non tentare di riparare da soli; affidare l'utensile a un tecnico qualificato o a un centro di assistenza autorizzato Skil.

Come smaltire l'utensile a fine vita?

Non gettare l'utensile nei rifiuti domestici. Conformemente alla direttiva europea 2012/19/UE, i rifiuti di apparecchiature elettriche devono essere raccolti separatamente per un riciclaggio ecologico. Seguire le disposizioni locali.

MANUALE UTENTE 1475 AD SKIL

Utensile multifunzione 1475/1480

INTRODUZIONE

• Questo utensile è stato concepito per segare e tagliare legno, plastica, intonaco, metalli e piastrella per pareti morbide, nonché per la levigatura a secco e la raschiatura di superfici piccole
• L'utensile è adatto in modo particolare per lavori vicino ai bordi e a livello
• Questo utensile non è inteso per un uso professionale
• Questo utensile permette l'utilizzo dei più comuni accessori disponibili, compresi gli accessori OIS e Starlock in commercio ③
• Leggete e conservate quello manuale di istruzione 4

DATI TECHNICI ①

ELEMENTUTENSILE ②

A Chiave esagonale
B Alloggiamento per la chiave esagonale
C Vite di fissaggio con rondella
D Paltorello
E Foglio abrasivo
F Impugnatura ausiliaria (1480)
G Dispositivo per l'estrazione della polvere
H Interruttore di acceso/spento
J Rotella selezione velocità
K Feritoe di ventilazione
L Lama per sega a segmenti
M Lama per tagli in profondità (legno, 20 mm)
N Accessorio per la regolazione della profondità (1480)

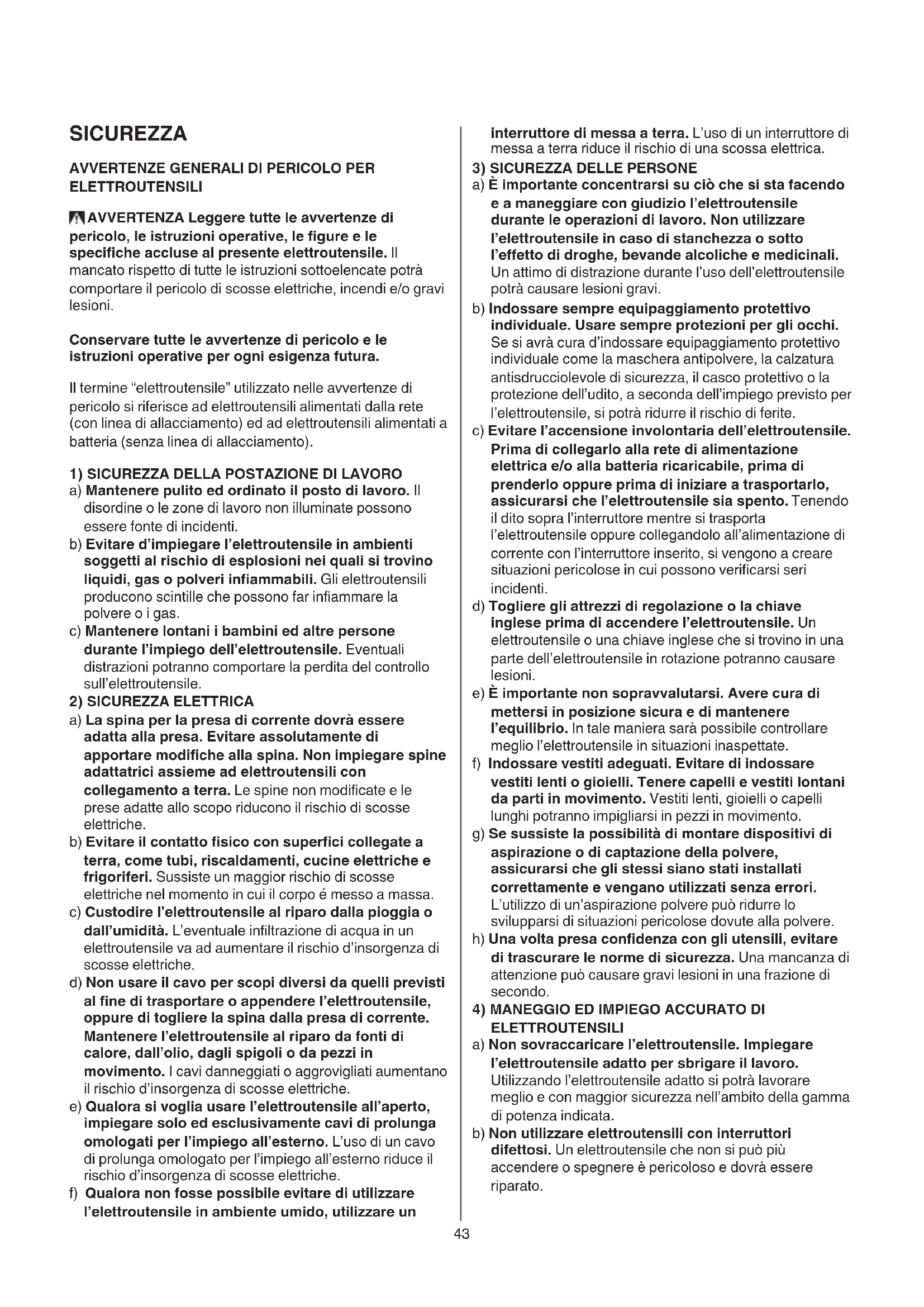

SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER ELETTROUTENSILI

AVVERTENZA Leggere tutte le avventenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettROUTensile. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per agli esigenza futura.

Il termine "eletttroutensile" utilizzato nelle avventenze di pericolo si riferisce ad eletttroutensili alimentati alla rete (con linea di allacciamento) ed ad elettrotensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO
a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'electroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettrottensili producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altre personne durante l'impiego dell'eletttroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'eletttroutensile.
2) SICUREZZA ELETTRICA
a) La spina per la presa di corrente dovrè essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettROUTensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èesso a massa.
c) Custodire I'eletroutensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad augmentare il rischio d'insorgenza di sscisse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'elettROUTensile, oppure di togliere la spina alla presa di corrente. Mantenere l'elettROUTensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare I'elettROUTensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'elettroutensile in ambiente umido,utilizzare un

interruptore di messa a terra. L'uso di un interruptore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) É importante concentrarsi su cui che si sta facendo e a maneggiare con giudizio l'elettROUTensile durante le operazioni di lavoro. Non utilizzato l'elettROUTensile in caso di stanchezza o sosto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'elettROUTensile potra causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se siavrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'eletttroutensile, si potrā ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'elettROUTENSILE. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettROUTENSILE sia spento. Tenendo il dito sopra l'interruttore nelle strasporta l'elettROUTENSILE oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Togliere gli attrezzi di regolazione o la chiave ingeanse prima di accendere l'elettroutensile. Un elettroutensile o una chiave ingeanse che si trovino in una parte dell'elettroutensile in rotazione potranno causare lesioni.
e) É importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sera possibile controllare meglio l'elettroutensile in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati alla errori. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione cui cause gravi lesioni in una frazione di secondo.
4) MANEGGIO ED IMPIEGO ACCURATO DI ELETTROUTENSILI
a) Non sovraccaricare l'elettROUTENSILE. Impiegare l'elettROUTENSILE adatto per sbrigare il lavoro. Utilizzato l'elettROUTENSILE adatto si potravavorare meglio e con maggior sicurezza nell'ambito della gamma di potenzaindicata.
b) Non utilizzato eletttroutensili con interruptoridi difettosi. Un eletttroutensile che non si più accendere o spegnere è pericoloso e dovrá essere riparato.

5) ASSISTENZA

c) Prima di procedere ad operazioni di regolazione sull'eletttroutensile, prima di sostituire parti accessory oppure prima di posare l'eletttroutensile al termini di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l'eletttroutensile possa essere messo in funzione inavvertamente.
d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare I'eeltroutensile a persona che non sono abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persona inesperte.
e) Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare che le parti mobili dell'elettroutensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'elettroutensile stesso. Far riparare le parti danneggiate prima d'impiegare l'elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere affiliati e puliti gli eletttroutensili da taglio.
Gli eletttroutensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facile da condurre.
g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di elettroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.
h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controlling l'utensile in caso di situazioni inaspettate.
a) Fare riparare l'eletttroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eletttroutensile.

ISTRUZIONI DI SICUREZZA PER UTENSILI MULTIFUNZIONE

NOTE GENERALI

• Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni
• Usare cavi di prolunga completeness srotolati e sicure con una capacité di 16 Amp
• Controllare che la tensione dell'alimentazione sia la stessa di quella individata sulla targhetta dell'utensile
• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione
• Utilizzare morsetti o altre attrezzature per fissare e sostenere il pezzo di lavorazione a una piattaforma stabile (tenere il pezzo in lavorazione in mano o stretto al corpo è instabile e può far perdere il controllo dell'utensile)

Non lavorare mai materiali contenenti amianto (l'amianto è ritenuto materiale cancerogeno)
- Staccate sempre la spina dell'utensile prima di effettuare regolazioni o cancellare gli accessori
- Durante le operazioni di lavoro tenete sempre l'utensile con ambedue le mani ed assumete una sicura posizione di lavoro
- Mantenere sempre il cavo distante delle parti in movimento dell'utensile; spingere il cavo verso la parte posteriore, distante dall'utensile
- Usare guanti protettivi quando si cambiano accessori (il contatto con l'accessorio può causare lesioni)
- Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile e staccate la spina
- Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina alla presa
- Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato
- Quando riponete l'utensile accertatevi che non ci siano parti in movimento e che il motore sia spento

DURANTE LA SABBIATURA/IL TAGLIO

• Tenere l'elettroutensile per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbo venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete (il contatto con un cavo sotto tensione cui mettere tanto tensioneanche parti metalliche dell'elettroutensile, causando una scossa elettrica)
• Tenere lontane le mani dall'area di taglio; non posizionare per alcun motivo le mani sotto il materiale durante le operazioni di taglio
• Al fine di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche cui provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si cui create il pericolodi esplisioni; penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)
  Non usate la lama in caso sua crepata, deformata o non tagliente

DURANTE LA SABBIATURA

• Le polveri di materiali come vernici contenti piombo, alcune specie di legno, minerali e metallo sono essere nocive (il contatto con queste polveri o la loro inalazione posso sono causare reazioni allergiche e/o disturbi respiratori all'opereatore o ad altre persone presenti sulippo); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione

• Usare l'utensile solo per la sabbiatura a secco (la penetrazione di acqua nel motore+aumenta il rischio di scossa elettrica)
• Evitare di toccare il foglio quando si trovava in movimento
• Non continuare ad usare fogli usurati, stagliati oppure già troppo carichi di materiale levigato
• Nella levigatura del metallo vengono generate scintille; non usare l'aspirapolvere e allontanare altre persone e materiali infiammabili dall'area di lavoro

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE

③ Questo utensile permette l'utilizzo dei più comuni accessori disponibili, compresi gli accessori OIS e Starlock in commercio
④ Leggere il manuale di istruzioni prima dell'uso
⑤ Doppio isolamento (non e necessario alcun cavo di terra)
6 Non gettare l'utensile tra i rifiuti domestici

USO

• Cambio di accessori ⑦

! estrarre la spina alla presa
- rimuovere/montare l'accessorio richiesto come illustrato
- assicurarsi che le aperture dell'accessorio si incastrino nelle linguette della testa dell'utensile (qualsiasi posizione d'incastro possibile)
- montare l'accessorio con il centro depresso versus il basso
- prendete la chiave esagonale A dall'alloggiamento B ②
- allentare/fissare la vite C con la chiave esagonale A
- verificare che l'accessorio sia fissato saldamente (accessori fissati male o non saldamente possono allentarsi durante l'uso e causare pericoli)

Montaggio del foglio abrasivo 8

• sbattere il VELCRO del paltorello D per rimuovere la polvere prima di applicare il foglio abrasivo
• montare il foglio abrasivo di VELCRO E come illustrato

! e necessaria foglio abrasivo perforato per l'aspirazione
! i fori del foglio devono corrispondere ai fori della piastra
! sostuire il foglio abrasivo consumato per tempo
! usare l'utensile sempre con l'intera superficie di VELCRO coperta da foglio abrasivo

Montaggio dell'impugnatura ausiliaria F (1480)

! estrarre la spina alla presa
- avvitare l'impugnatura ausiliaria F sul lato destro dell'utensile (secondo il lavoro da effettuare)

• Aspirazione della polvere 10

! estrarre la spina alla presa

• usare il dispositorio per l'estrazione della polvere G solo quando si utilizes il paltorello D
• montare il disposativo per l'estrazione della polvere G come illustrato
• montare l'aspirapolvere

! non usare il dispositivo per l'estrazione della polvere/l'aspirapolvere durante al smerigliatura di metallo
- pulire il dispositorio per l'estrazione della polvere G regolarmente per ottenere una ragcolla della polvere ottimale

• Acceso/spento

• per accendere/spegnere l'utensile, spingere l'interruttore H ② nella posizione "I"/"O"
  ! prima che l'accessorio raggiunga il pezzo in lavorazione, l'utensile delve girare a piena velocità
  ! prima di spegnere l'utensile, dovreste sollevarlo dal pezzo di lavorazione

Regolare la velocita di lavoro ⑪

• con la rotella J è possibile regolare la frequenza d'oscillazione richiesta, da bassa (1) ad alta (6) (anche除去 l'utensile è in uso)

• la velocità di esercizio ottimale dipende dal materiale e cui quodesserere stabilita mediante prove pratiche

• Tenuta e guida dell'utensile

! durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) grigia(e) 12
- tenere scoperte le feritoie di ventilazione K
- non applicare troppa pressione sull'utensile (una pressione eccessiva fara riscaldare troppo la punta e ne accorriera la durata)

• Accessorio di regolazione della profondità (DEPTH STOP) (non incluso di serie) 13

CONSIGLIO PRATICO

• Per risultati ottimali su diversi materiali, la tabella 14 cui quod estere usata come riferimento per determinare gli accessori (accessori non inclusi di serie)
• Per altri consigli consultare il site www.skil.com

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione K ②)

! prima di pulire estrarre la spina alla presa

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL
• inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

TUTELA DELL'AMBIENTE

Non gettare I'utensile elettrico, gli accessori e l'imballaggio tra i rifiuti domestici (solo per paesi UE)

• secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible
• il simbolo ⑥ vi ricorderà quello fatto quando dovrete eliminarle

RUMOROSITA / VIBRAZIONE

• Misurato in conformità al EN 62841 il livello di pressione acustica di quello utensile è 91,0 dB(A) ed il livello di potenza acustica 102,0 dB(A) (deviazione standard: 3 dB), e la vibrazione m / s^2 (somma dei vettori in tre direzioni; incertezza K = 1,5 ~m / s^2 )
• durante la levigatura 4,5 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 62841; quello valore più essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazionimentionate

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumento notevolmente

• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro

Zimpara kagidi tespiti 8

• zimpara kagidini yerlestirmeden once zimpara levhasi D CIRT BANT materyalin din dokumasini silkeleyin
• E VELCRO zimpara kāgidini gosterilen sekilde takin
  ! toz emdirme icin delikli zimpara kagtlarina ihtiyaciniz vardir
  ! zimpara kāgidinin delikleri zimpara levhasinin deliklerine uymalidir
  ! asinmis zimpara kagtilarini zamaninda yenileyin
  ! aletin daima tum CIRT BANT yüeyini zimpara kagidi ile kaplayarak kullanin

F yardimci kulpun takilmasi (1480)

gai jolao 1u cuaa uuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuui

y

gjg j

aLi, gJ 2eJI pAsi wlg aLoe o

21y
