NAVODILA ZA UPORABO 1475 AD SKIL

Izjava o skladnosti ES Večnamensko orodje Številka artikla Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vsemi relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom. Tehnična dokumentacija pri:

• Posebno je namenjen za radove u ravni i blizu ivica

• To orodje omogoča uporabo običajne opreme za večnamenska orodja, vključno z obstoječo opremo za orodja OIS in Starlock 3

DELI ORODJA 2 A Imbus ključ B Mesto za shranjevanje šestkotnega ključa C Spojni vijak s tesnilom D Brusilna plošča E Brusni papir F Pomožna ročka (1480) G Naprava za odpraševanje H Stikalo vklopi/izklopi J Kolesce za izbiro hitrosti K Ventilacijske reže L Segmentni žagin list M Žagin list za potopne reze (les, 20 mm) N Pripomoček za nastavitev globine (1480) VARNOST SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRIČNA ORODJA OPOZORILO Preberite vsa varnostna opozorila, navodila, ilustracije in specifikacije, ki so priložene temu električnemu orodju. Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe. Vsa opozorila in navodila shranite, saj jih boste v prihodnosti morda potrebovali. Pojem “električno orodje”, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

1) VARNOST NA DELOVNEM MESTU

a) Poskrbite, da bo Vaše delovno mesto vedno čisto in urejeno. Nered ali neosvetljena delovna področja lahko povzročijo nezgode. b) Prosimo, da orodja ne uporabljate v okolju, kjer je nevarnost za eksplozije in v katerem se nahajajo gorljive tekočine, plini in prah. Električna orodja povzročajo iskrenje, zato se gorljivi prah ali pare lahko vnamejo. c) Ne dovolite otrokom in drugim osebam, da bi se medtem ko delate, približali električnemu orodju. Druge osebe lahko odvrnejo Vašo pozornost drugam in izgubili boste nadzor nad orodje.

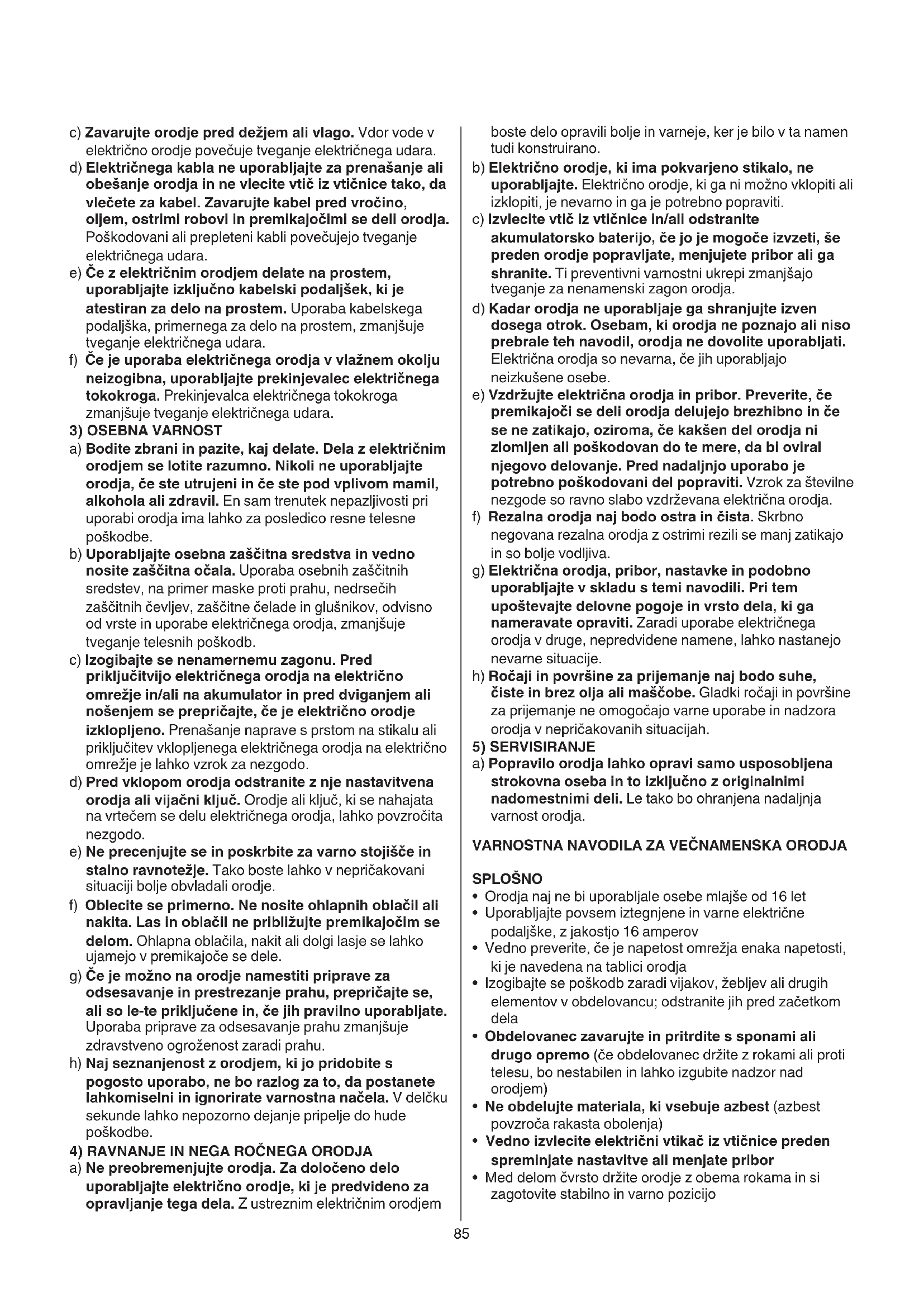

2) ELEKTRIČNA VARNOST

a) Vtič mora ustrezati električni vtičnici in ga pod nobenim pogojem ne smete spreminjati. Uporaba adapterskih vtičev v kombinaciji z ozemljena orodja ni dovoljena. Originalni oziroma nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami, na primer s cevmi, grelci, štedilniki in hladilniki. Če je ozemljeno tudi vaše telo, obstaja povečano tveganje električnega udara.85 c) Zavarujte orodje pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara. d) Električnega kabla ne uporabljajte za prenašanje ali obešanje orodja in ne vlecite vtič iz vtičnice tako, da vlečete za kabel. Zavarujte kabel pred vročino, oljem, ostrimi robovi in premikajočimi se deli orodja. Poškodovani ali prepleteni kabli povečujejo tveganje električnega udara. e) Če z električnim orodjem delate na prostem, uporabljajte izključno kabelski podaljšek, ki je atestiran za delo na prostem. Uporaba kabelskega podaljška, primernega za delo na prostem, zmanjšuje tveganje električnega udara. f) Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte prekinjevalec električnega tokokroga. Prekinjevalca električnega tokokroga zmanjšuje tveganje električnega udara.

a) Bodite zbrani in pazite, kaj delate. Dela z električnim orodjem se lotite razumno. Nikoli ne uporabljajte orodja, če ste utrujeni in če ste pod vplivom mamil, alkohola ali zdravil. En sam trenutek nepazljivosti pri uporabi orodja ima lahko za posledico resne telesne poškodbe. b) Uporabljajte osebna zaščitna sredstva in vedno nosite zaščitna očala. Uporaba osebnih zaščitnih sredstev, na primer maske proti prahu, nedrsečih zaščitnih čevljev, zaščitne čelade in glušnikov, odvisno od vrste in uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Pred vklopom orodja odstranite z nje nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahajata na vrtečem se delu električnega orodja, lahko povzročita nezgodo. e) Ne precenjujte se in poskrbite za varno stojišče in stalno ravnotežje. Tako boste lahko v nepričakovani situaciji bolje obvladali orodje. f) Oblecite se primerno. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. g) Če je možno na orodje namestiti priprave za odsesavanje in prestrezanje prahu, prepričajte se, ali so le-te priključene in, če jih pravilno uporabljate. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu. h) Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

4) RAVNANJE IN NEGA ROČNEGA ORODJA

a) Ne preobremenjujte orodja. Za določeno delo uporabljajte električno orodje, ki je predvideno za opravljanje tega dela. Z ustreznim električnim orodjem boste delo opravili bolje in varneje, ker je bilo v ta namen tudi konstruirano. b) Električno orodje, ki ima pokvarjeno stikalo, ne uporabljajte. Električno orodje, ki ga ni možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če jo je mogoče izvzeti, še preden orodje popravljate, menjujete pribor ali ga shranite. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamenski zagon orodja. d) Kadar orodja ne uporabljaje ga shranjujte izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Vzdržujte električna orodja in pribor. Preverite, če premikajoči se deli orodja delujejo brezhibno in če se ne zatikajo, oziroma, če kakšen del orodja ni zlomljen ali poškodovan do te mere, da bi oviral njegovo delovanje. Pred nadaljnjo uporabo je potrebno poškodovani del popraviti. Vzrok za številne nezgode so ravno slabo vzdrževana električna orodja. f) Rezalna orodja naj bodo ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezili se manj zatikajo in so bolje vodljiva. g) Električna orodja, pribor, nastavke in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in vrsto dela, ki ga nameravate opraviti. Zaradi uporabe električnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije. h) Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

a) Popravilo orodja lahko opravi samo usposobljena strokovna oseba in to izključno z originalnimi nadomestnimi deli. Le tako bo ohranjena nadaljnja varnost orodja.

• Orodja naj ne bi uporabljale osebe mlajše od 16 let

• Uporabljajte povsem iztegnjene in varne električne podaljške, z jakostjo 16 amperov

• Vedno preverite, če je napetost omrežja enaka napetosti, ki je navedena na tablici orodja

• Izogibajte se poškodb zaradi vijakov, žebljev ali drugih elementov v obdelovancu; odstranite jih pred začetkom dela

• Obdelovanec zavarujte in pritrdite s sponami ali drugo opremo (če obdelovanec držite z rokami ali proti telesu, bo nestabilen in lahko izgubite nadzor nad orodjem)

• Ne obdelujte materiala, ki vsebuje azbest (azbest povzroča rakasta obolenja)

• Vedno izvlecite električni vtikač iz vtičnice preden spreminjate nastavitve ali menjate pribor

• Med delom čvrsto držite orodje z obema rokama in si zagotovite stabilno in varno pozicijo86

• Kabel naj bo vedno odmaknjen od gibljivih delov stroja; usmerite ga proti zadnjemu delu, stran od stroja

• Pri menjavanju priključkov nosite zaščitne rokavice (stik s priključkom lahko povzroči poškodbe)

• Če pride do električnih ali mehanskih okvar, takoj izklopite stroj in izvlecite vtikač iz vtičnice

• Če je priključni kabel poškodovan ali se med delom pretrga se ga ne dotikajte, temveč takoj potegnite električni vtikač iz vtičnice

• Nikoli ne uporabljajte orodja, če je kabel poškodovan; okvaro naj odpravi strokovnjak

• Električno orodje smete držati le na izoliranem ročaju, če delate na območju, kjer lahko vstavljeno orodje pride v stik s skritimi omrežnimi napeljavami ali lastni omrežni kabel (stik z napeljavo, ki je pod napetostjo povzroči, da so posledično tudi kovinski deli orodje pod napetostjo in to vodi do električnega udara)

• Ne segajte z rokami v področje rezanja; med rezanjem nikoli ne segajte pod material

• Za iskanje skritih električnih, plinskih in vodovodnih cevi uporabite primerne iskalne naprave (detektorje) ali se posvetujte z lokalnimi podjetji (stik z električnimi vodniki lahko povzroči požar ali električni udar; poškodbe plinovoda lahko povzročijo eksplozijo, vdor v vodovodno omrežje pa materialno škodo ali električni udar)

• Ne uporabljajte poškodovanih, deformiranih ali topih žaginih listov

• Prah materialov, kot so barve, ki vsebujejo svinec, nekatere vrste lesa, mineralov ali kovin so lahko škodljivi (ob stiku ali vdihavanju lahko prah pri delavcu ali pri drugih prisotnih povzroči alergijsko reakcijo in/ali bolezni dihal); nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti

• Nekatere vrste prahu so klasificirane kot kancerogene (kot npr. prah hrasta in bukve) še posebno ob sočasni uporabi z dodatki za obdelavo lesa; nosite masko za prah in pri delu uporabljajte napravo za odsesavanje prahu, kjer je le-to možno priključiti

• Upoštevajte nacionalne zahteve glede prahu za materiale katere želite obdelovati

• Orodje uporabite izključno za suho brušenje (vdor vode v orodje poveča tveganje za električni udar)

• Ne dotikajte se premikajoče se brusnega papirja

• Ne uporabljajte izrabljenih in raztrganih brusnih papirjev, ki so že močno grudasti

• Pri brušenju kovinskih delov se iskri; ne uporabljajte sesalnika z delovnega področja odstranite vnetljive materiale in ne dovolite, da se področju dela približujejo druge osebe

POJASNILO OZNAK NA ORODJU

3 To orodje omogoča uporabo običajne opreme za večnamenska orodja, vključno z obstoječo opremo za orodja OIS in Starlock 4 Pred uporabo preberite navodila za uporabo 5 Dvojna izolacija (ozemljitveni kabel ni potreben) 6 Orodja ne odstranjujte s hišnimi odpadki UPORABA

• Zamenjava dodatne opreme 7 ! izključite vtikač - odstranite/namestite zahtevan priključek, kot je prikazano na sliki - zagotovite, da odprtine priključka zaskočijo z jezički glave orodja (možni so vsi vpeti položaji) - priključek namestite z nepritrjenim središčem navzdol - vzemite inbus ključ A, ki je shranjen v ležišču B 2 - vijak C zrahljajte/pričvrstite s ključem inbus A - preverite pričvrščenost priključka (neustrezno ali površno nameščeni priključki se lahko med delovanjem odklopijo in povzročijo nevarnost)

• Namestitev brusnega papirja 8 - pred namestitvijo brusilnega lista izprašite material VELCRO na brusilni plošči D - namestite brusni papir VELCRO E, kot kaže slika ! za sesanje prahu potrebujete perforiran brusni papir ! perforirani deli na brusnem papirju bi se morali ujemati s perforiranimi deli na brusni plošči ! pravočasno zamenjajte brusne papirje ! površina iz materiala VELCRO naj bo med vsako uporabo orodja prekrita z brusilnim papirjem

• Namestitev pomožnega ročaja F 9 (1480) ! izključite vtikač - stranski ročaj F se lahko privije na desno ali levo stran orodja (odvisno od dela)

• Odsesavanje prahu 0 ! izključite vtikač - napravo za odpraševanje G uporabite le, kadar delate z brusilno ploščo D - napravo za odpraševanje G namestite, kot je prikazano na sliki - priključite sesalnik ! naprave za odpraševanje / vakuumskega čistilnika ne uporabljajte med brušenjem kovine - napravo za odpraševanje G redno čistite in tako zagotovite optimalno odpraševanje

• Vklop/izklop - vklopite/izklopite orodje s premikom stikala H 2 v položaj “I”/”O” ! preden pribor doseže obdelovanec naj orodje doseže polno hitrost ! preden orodje izklopite, bi ga morali odmakniti od predmeta, ki ga obdelujete

• Nastavljanje delovne hitrosti ! - s kolescem J je mogoče zahtevano nihajno frekvenco nastaviti med nizko (1) in visoko (6) (tudi med delovanjem orodja) - najprimernejša delovna hitrost je odvisna od materiala in jo lahko določimo s praktičnim poskušanjem87

• Držanje in vodenje orodja ! med delom vedno držite orodje za sivo obarvano mesto oprijema @ - ventilacijske reže K morajo biti nepokrite - ne pritiskajte premočno na orodje (premočan pritisk povzroči prekomerno segrevanje in lahko skrajša življenjsko dobo pripomočka)

• Pripomoček za nastavitev globine (DEPTH STOP) (ni vključena v standardno opremo) # UPORABNI NASVETI

• Za optimalne rezultate na različnih materialih glejte tabelo $, ki naj vam služi kot referenca pri izbiri pravega dodatka (dodatki običajno niso priloženi)

• Za več nasvetov glejte pod www.skil.com

• Priključni kabel in orodje naj bosta vedno čista (posebej še prezračevalne odprtine K 2) ! izvlecite vtikač iz vtičnice pred čiščenjem

• Če bi kljub skrbnima postopkoma izdelave in preizkušanja prišlo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih električnih orodij - pošljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalcu v najbližjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervnih delov se nahaja na www.skil.com) OKOLJE

• Električnega orodja, pribora in embalaže ne odstranjujte s hišnimi odpadki (samo za države EU) - v skladu z Evropsko direktivo 2012/19/EG o odpadni električni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba električna orodja ob koncu njihove življenjske dobe ločeno zbirati in jih predati v postopek okolju prijaznega recikliranja - ko je potrebno odstranjevanje, naj vas o načinu spomni simbol 6 HRUP / VIBRACIJA

• Izmerjeno v skladu s predpisom EN 62841 je raven zvočnega pritiska za to orodje 91,0 dB(A) in jakosti zvoka 102,0 dB(A) (standarden odmik: 3 dB), in vibracija ✱ m/ s² (vektorska vsota treh smeri; netočnost K = 1,5 m/s²) ✱ med brušenjem 4,5 m/s²

• Raven oddajanja vibracij je bila izmerjena v skladu s standardiziranimi testi, navedenimi v EN 62841; uporabiti jo je mogoče za primerjavo različnih orodij med seboj in za predhodno primerjavo izpostavljenosti vibracijam pri uporabi orodja za namene, ki so omenjeni - uporaba orodja za drugačne namene ali uporaba skupaj z drugimi, slabo vzdrževanimi nastavki lahko znatno poveča raven izpostavljenosti - čas, ko je orodje izklopljeno ali ko teče, vendar z njim ne delamo, lahko znatno zmanjša raven izpostavljenosti ! pred posledicami vibracij se zaščitite z vzdrževanjem orodja in pripadajočih nastavkov, ter tako, da so vaše roke tople, vaši delovni vzorci pa organizirani
