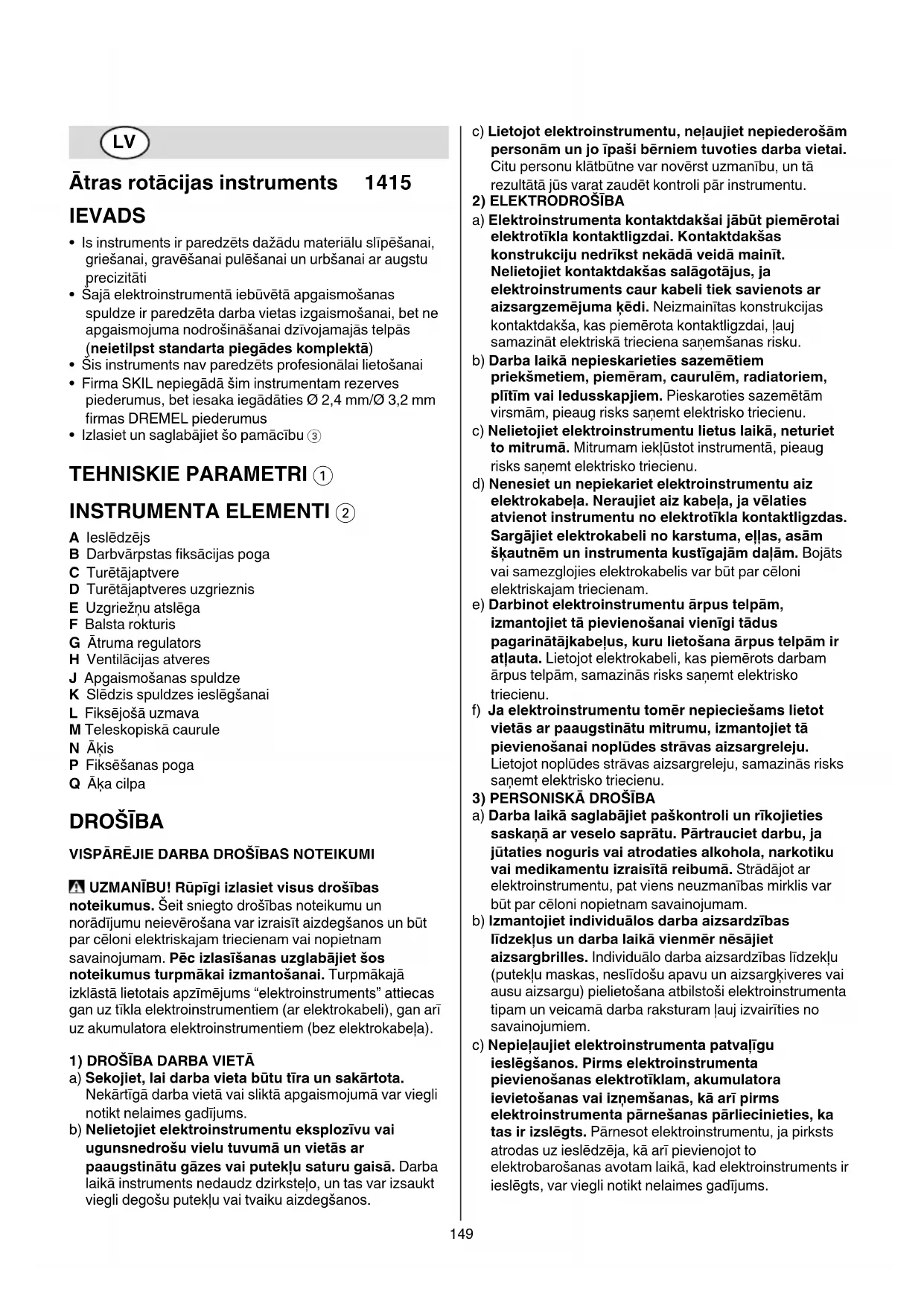

LIETOŠANAS INSTRUKCIJA 1415 AC SKIL

Ātrasrotācijasinstruments 1415 IEVADS

• Is instruments ir paredzēts dažādu materiālu slīpēšanai, griešanai, gravēšanai pulēšanai un urbšanai ar augstu precizitāti

• Šajā elektroinstrumentā iebūvētā apgaismošanas spuldze ir paredzēta darba vietas izgaismošanai, bet ne apgaismojuma nodrošināšanai dzīvojamajās telpās (neietilpststandartapiegādeskomplektā)

• Šis instruments nav paredzēts profesionālai lietošanai

• Firma SKIL nepiegādā šim instrumentam rezerves piederumus, bet iesaka iegādāties Ø 2,4 mm/Ø 3,2 mm firmas DREMEL piederumus

• Izlasiet un saglabājiet šo pamācību 3 TEHNISKIE PARAMETRI 1 INSTRUMENTA ELEMENTI 2 A Ieslēdzējs B Darbvārpstas fiksācijas poga C Turētājaptvere D Turētājaptveres uzgrieznis E Uzgriežņu atslēga F Balsta rokturis G Ātruma regulators H Ventilācijas atveres J Apgaismošanas spuldze K Slēdzis spuldzes ieslēgšanai L Fiksējošā uzmava M Teleskopiskā caurule N Āķis P Fiksēšanas poga Q Āķa cilpa DROŠĪBA

VISPĀRĒJIEDARBADROŠĪBASNOTEIKUMI

UZMANĪBU!Rūpīgiizlasietvisusdrošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēcizlasīšanasuzglabājietšos noteikumusturpmākaiizmantošanai. Turpmākajā izklāstā lietotais apzīmējums “elektroinstruments” attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). 1)DROŠĪBADARBAVIETĀ a) Sekojiet,laidarbavietabūtutīraunsakārtota. Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli notikt nelaimes gadījums. b) Nelietojietelektroinstrumentueksplozīvuvai ugunsnedrošuvielutuvumāunvietāsar paaugstinātugāzesvaiputekļusaturugaisā. Darba laikā instruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. c) Lietojotelektroinstrumentu,neļaujietnepiederošām personāmunjoīpašibērniemtuvotiesdarbavietai. Citu personu klātbūtne var novērst uzmanību, un tā rezultātā jūs varat zaudēt kontroli pār instrumentu. 2)ELEKTRODROŠĪBA a) Elektroinstrumentakontaktdakšaijābūtpiemērotai elektrotīklakontaktligzdai.Kontaktdakšas konstrukcijunedrīkstnekādāveidāmainīt. Nelietojietkontaktdakšassalāgotājus,ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējumaķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. b) Darbalaikānepieskarietiessazemētiem priekšmetiem,piemēram,caurulēm,radiatoriem, plītīmvailedusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. c) Nelietojietelektroinstrumentulietuslaikā,neturiet tomitrumā. Mitrumam iekļūstot instrumentā, pieaug risks saņemt elektrisko triecienu. d) Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabeļa.Neraujietaizkabeļa,javēlaties atvienotinstrumentunoelektrotīklakontaktligzdas. Sargājietelektrokabelinokarstuma,eļļas,asām šķautnēmuninstrumentakustīgajāmdaļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam. e) Darbinotelektroinstrumentuārpustelpām, izmantojiettāpievienošanaivienīgitādus pagarinātājkabeļus,kurulietošanaārpustelpāmir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. f) Jaelektroinstrumentutomērnepieciešamslietot vietāsarpaaugstinātumitrumu,izmantojiettā pievienošanainoplūdesstrāvasaizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

a) Darbalaikāsaglabājietpaškontroliunrīkojieties saskaņāarveselosaprātu.Pārtraucietdarbu,ja jūtatiesnogurisvaiatrodatiesalkohola,narkotiku vaimedikamentuizraisītāreibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. b) Izmantojietindividuālosdarbaaizsardzības līdzekļusundarbalaikāvienmērnēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. c) Nepieļaujietelektroinstrumentapatvaļīgu ieslēgšanos.Pirmselektroinstrumenta pievienošanaselektrotīklam,akumulatora ievietošanasvaiizņemšanas,kāarīpirms elektroinstrumentapārnešanaspārliecinieties,ka tasirizslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.150 d) Pirmsinstrumentaieslēgšanasneaizmirstietizņemt notāregulējošosinstrumentusvaiskrūvjatslēgas. Patronatslēga vai skrūvjatslēga, kas instrumenta ieslēgšanas brīdī nav izņemta no tā, var radīt savainojumu. e) Strādājotarelektroinstrumentu,ieturietstingru stāju.Darbalaikāvienmērsaglabājietlīdzsvaruun centietiesnepaslīdēt. Tas atvieglos instrumenta vadību neparedzētās situācijās. f) Izvēlietiesdarbampiemērotuapģērbu.Darbalaikā nenēsājietbrīviplandošasdrēbesunrotaslietas. Netuvinietmatus,apģērbuunaizsargcimdus instrumentakustīgajāmdaļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties instrumenta kustīgajās daļās. g) Jaelektroinstrumentakonstrukcijaļaujtam pievienotārējoputekļuuzsūkšanasvaisavākšanas/ uzkrāšanasierīci,sekojiet,laitātiktupievienota elektroinstrumentam un pareizi darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojietelektroinstrumentu.Katramdarbam izvēlietiespiemērotuinstrumentu. Elektroinstruments darbosies labāk un drošāk pie nominālās slodzes. b) Nelietojietelektroinstrumentu,jairbojātstā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. c) Pirmselektroinstrumentaapkopes,regulēšanasvai darbinstrumentanomaiņasatvienojiettā kontaktdakšunobarojošāelektrotīklavaiizņemiet notāakumulatoru. Šādi iespējams samazināt elektroinstrumenta nejaušas ieslēgšanās risku. d) Elektroinstrumentu,kasnetiekdarbināts, uzglabājietpiemērotāvietā,kurtasnav sasniedzamsbērniemunpersonām,kurasneprot rīkotiesarinstrumentu. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. e) Rūpīgiveicietelektroinstrumentaapkalpošanu. Pārbaudiet,vaikustīgāsdaļasdarbojasbez traucējumiemunnaviespīlētas,vaikādanodaļām navsalauztavaibojāta,vaikatranotāmpareizi funkcionēunpildataiparedzētouzdevumu. Nodrošiniet,laibojātāsdaļastiktusavlaicīgi nomainītasvairemontētaspilnvarotāremontu darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. f) Savlaicīginotīrietunuzasinietgriezošos darbinstrumentus. Rūpīgi kopti instrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. g) Lietojietvienīgitāduselektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas paredzētiattiecīgajampielietojumaveidam.Beztam jāņemvērāarīkonkrētiedarbaapstākļiun pielietojumaīpatnības. Elektroinstrumentu lietošana citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.

a) Nodrošiniet,laiInstrumentaremontuveiktu kvalificētspersonāls,nomaiņaiizmantojot oriģinālāsrezervesdaļasunpiederumus. Tikai tā iespējams panākt instrumenta ilgstošu un nevainojamu darbību bez atteikumiem.

DROŠĪBASINSTRUKCIJASĀTRASROTĀCIJAS

INSTRUMENTIEM 1)DROŠĪBASNOTEIKUMIVISIEMDARBIEM a) Šiselektroinstrumentsirlietojamskāslīpmašīna, kaspiemērotaarīslīpēšanaiarsmilšpapīraloksni, darbamarstiepļusuku,pulēšanai,grebšanaiun griešanai.Ņemietvērāvisaselektroinstrumentam pievienotāsinstrukcijas,norādījumus,attēlusun cituinformāciju.Turpmāk sniegto norādījumu neievērošana var kļūt par cēloni elektriskajam triecienam, ugunsgrēkam un/vai smagam savainojumam. b) Neizmantojietpiederumus,kurusražotājfirmanav paredzējusišimelektroinstrumentamunieteikusi lietošanaikopāarto.Iespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu. c) Darbinstrumentupieļaujamajamgriešanāsātrumam jābūtnemazākamparelektroinstrumenta maksimālogriešanāsātrumu.Piederumi, kas griežas ātrāk, nekā tas ir pieļaujams, var tikt bojāti. d) Darbinstrumentuārējamdiametramunbiezumam jāatbilstelektroinstrumentakonstrukcijaiun izmēriem.Ja darbinstrumenta izmēri ir izvēlēti nepareizi, tas pilnībā nenovietojas zem aizsarga un darba laikā apgrūtina instrumenta vadību. e) Slīpēšanasdiskiem,slīpēšanascilindramvaicitiem darbinstrumentiemprecīzijānovietojasuz elektroinstrumentadarbvārpstasvai turētājaptveres. Darbinstrumenti, kas precīzi neatbilst elektroinstrumenta darbvārpstas konstrukcijai, nevienmērīgi griežas, ļoti spēcīgi vibrē un var būt par cēloni kontroles zaudēšanai pār instrumentu. f) Piebalststieņastiprināmiemslīpēšanasdiskiem, cilindriem,asmeņiemvaicitiemdarbinstrumentiem jābūtpilnībāievietotiemdarbvārpstāvai urbjpatronā.“Pārkarei”jebbalststieņaattālumam noslīpēšanasdiskalīdzdarbvārpstaijābūt minimālam. Ja balststienis nav pietiekami nostiprināts un/vai slīpēšanas diska pārkare ir pārāk liela, uzstādītais slīpēšanas disks var kļūt vaļīgs un pie liela ātruma atdalīties. g) Neizmantojietbojātusdarbinstrumentus.Ikreizi pirmsdarbinstrumentulietošanaspārbaudiet,vaitie navbojāti,piemēram,vaislīpēšanasdiskinav atslāņojušiesvaiieplaisājuši,vaislīpēšanas cilindramnavvērojamasplaisasvainodilumsunvai stiepļusukuveidojošāsstieplesnavvaļīgasvai atlūzušas.Jaelektroinstrumentsvai darbinstrumentsirkritisnozināmaaugstuma, pārbaudiet,vaitasnavbojāts,vaiarīizmantojiet darbamnebojātudarbinstrumentu.Pēc darbinstrumentaapskatesuniestiprināšanasļaujiet elektroinstrumentamdarbotiesarmaksimālo griešanāsātrumuvienuminūtiilgi,turotrotējošo darbinstrumentudrošāattālumānosevisuncitām151 tuvumāesošajāmpersonām.Bojātie darbinstrumenti šādas pārbaudes laikā parasti salūst. h) Lietojietindividuālosdarbaaizsardzībaslīdzekļus

4. Atkarībānoveicamādarbaraksturaizvēlieties

pilnusejasaizsargu,noslēdzošāsaizsargbrillesvai parastāsaizsargbrilles.Laiaizsargātosno lidojošajāmslīpēšanasdarbinstrumentaun apstrādājamāmateriāladaļiņām,pēcvajadzības lietojietputekļuaizsargmasku,ausuaizsargusun aizsargcimdusvaiarīīpašupriekšautu.Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši iedarbojoties stipram troksnim, var rasties paliekoši dzirdes traucējumi.

i) Sekojiet,laicitaspersonasatrastosdrošāattālumā

no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā,jālietoindividuāliedarbaaizsardzības līdzekļi.Apstrādājamā priekšmeta atlūzas vai salūzuša darbinstrumenta daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī zināmā attālumā no darba vietas. j) Veicotdarbu,kuralaikādarbinstrumentsvarskart slēptuselektriskosvadusvaipašainstrumenta elektrokabeli,turietinstrumentutikaiaizizolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam. k) Iedarbināšanaslaikāvienmērturietinstrumentu stingriabāsrokās. Motora reakcijas griezes moments, paātrinoties līdz pilnam ātrumam, var likt instrumentam sagriezties. l) Izmantojietskavas,lainepieciešamībasgadījumā nostiprinātuapstrādājamomateriālu.Nekad instrumentalietošanaslaikāneturietnelielaizmēra apstrādājamomateriāluvienārokā,betpašu instrumentuotrārokā. Neliela izmēra apstrādājamā materiāla nostiprināšana ļauj jums instrumenta kontrolei izmantot abas rokas. Apaļiem priekšmetiem, kā piemēram, koka tapām, trubām un caurulēm, griešanas laikā ir tendence ripot, un tas var izraisīt darbinstrumenta uzgaļa kustību vai pēkšņu pārvietošanos jūsu virzienā. m) Netuvinietrotējošudarbinstrumentuelektrokabelim. Zūdot kontrolei pār instrumentu, darbinstruments var pārgriezt kabeli vai ieķerties tajā, kā rezultātā lietotāja roka var saskarties ar rotējošo darbinstrumentu. n) Nenovietojietelektroinstrumentu,kamērtajā iestiprinātaisdarbinstrumentsnavpilnīgiapstājies. Rotējošais darbinstruments var skart atbalsta virsmu, kā rezultātā elektroinstruments var kļūt nevadāms. o) Nomainotdarbinstrumentuuzgaļusvaiveicot jebkāduregulēšanu,pārliecinieties,ka turētājaptveresuzgrieznis,urbjpatronauncitas regulēšanasierīcesirciešinostiprinātas. Vaļīgas regulēšanas ierīces var negaidīti pārslēgties, kā rezultātā jūs varat zaudēt kontroli pār instrumentu, kā arī pa gaisu var tikt aizsviestas vaļīgas rotējošas detaļas. p) Nedarbinietelektroinstrumentulaikā,kadtastiek pārnests.Lietotāja apģērbs vai mati var nejauši nonākt saskarē ar rotējošo darbinstrumentu un ieķerties tajā, izsaucot darbinstrumenta saskaršanos ar lietotāja ķermeni. q) Regulāritīrietelektroinstrumentaventilācijas atveres. Dzinēju ventilējošā gaisa plūsma ievelk putekļus instrumenta korpusā, bet liela metāla putekļu daudzuma uzkrāšanās var būt par cēloni elektrotraumai. r) Nelietojietelektroinstrumentuugunsnedrošu materiālutuvumā.Lidojošās dzirksteles var izsaukt šādu materiālu aizdegšanos. s) Nelietojietdarbinstrumentus,kuriemjāpievada dzesējošaisšķidrums.Ūdens vai citu šķidro dzesēšanas līdzekļu izmantošana var būt par cēloni elektriskajam triecienam.

2)ATSITIENSUNARTOSAISTĪTIENORĀDĪJUMI

• Atsitiens ir specifiska instrumenta reakcija, pēkšņi ieķeroties vai iestrēgstot rotējošam darbinstrumentam, piemēram, slīpēšanas diskam, slīpēšanas cilindram, stiepļu sukai u.c. darbinstrumentiem. Rotējoša darbinstrumenta ieķeršanās vai iestrēgšana izsauc tā pēkšņu apstāšanos. Tā rezultātā elektroinstruments pārvietojas virzienā, kas pretējs darbinstrumenta kustības virzienam iestrēguma vietā, un nereti kļūst nevadāms.

• Ja, piemēram, slīpēšanas disks ieķeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā slīpēšanas disks pārvietojas lietotāja virzienā vai arī prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt slīpēšanas disks var salūzt.

• Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai. No tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā. a) Stingriturietelektroinstrumentuunieņemiettādu ķermeņaunrokustāvokli,kasvislabākļautu pretotiesatsitienaspēkam. Veicot zināmus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitienam. b) Ievērojietīpašupiesardzību,strādājotstūruunasu malutuvumā.Nepieļaujiet,laidarbinstruments atlektunoapstrādājamāpriekšmetavaiiestrēgtu tajā.Saskarotiesarstūriemvaiasāmmalām rotējošaisdarbinstrumentsizliecasunatlecno apstrādājamāpriekšmetavaiiestrēgsttajā.Tas var būt par cēloni kontroles zaudēšanai pār instrumentu vai atsitienam. c) Nekadnepievienojietzāģaasmeniarretiemzobiem. Šādu asmeņu izmantošana var būt par cēloni atsitienam vai kontroles zaudēšanai. d) Vienmērpārvietojietdarbinstrumentauzgali apstrādājamajāmateriālātajāvirzienā,kurāasmens izietnomateriāla(tasirtaspatsvirziens,kurātiek sviestas skaidas). Darbinstrumenta pārvietošana nepareizajā virzienā var izraisīt tā uzgaļa asmens izvirzīšanos ārā no materiāla un instrumenta pārvietošanos padeves virzienā. e) Izmantojottēraudazāģus,griešanasdiskus,ātras rotācijasasmeņusvaivolframakarbīdaasmeņus, vienmērstingrinostiprinietapstrādājamomateriālu. Šādi diski iestrēgs, ja aizķersies kādā rievā, un tas var radīt atsitienu. Kad griešanas disks iestrēgst, tas parasti saplīst. Kad tērauda zāģis, ātras rotācijas asmeņi vai volframa karbīda asmeņi ieķeras, instruments var strauji izlēkt ārā no rievas un jūs varat zaudēt kontroli pār to.152

a) Lietojietvienīgijūsurīcībāesošajam elektroinstrumentampiemērotusslīpēšanas darbinstrumentusunlietojiettovienīgitādāveidā, kādamtasirparedzēts. Piemēram, nekad neizmantojiet slīpēšanai griešanas diska sānu virsmu. Griešanas disks ir paredzēts materiālu apstrādei ar malas griezējšķautni. Stiprs spiediens sānu virzienā var sagraut šo darbinstrumentu. b) Lietojotvītņotusabrazīvuskonususunuzgaļus, izmantojiettikainebojātuspareizāizmēraun garumadiskubalststieņusarvienlaiduplecaatloku. Pareizu balststieņu lietošana samazinās salūšanas risku. c) Neizdarietpārliekulieluspiedienuuzgriešanas diskuunnepieļaujiettāiestrēgšanu.Neveidojiet pārākdziļusgriezumus.Pārslogojot griešanas disku, tas biežāk ieķeras vai iestrēgst griezumā, un līdz ar to pieaug arī atsitiena vai darbinstrumenta salūšanas iespēja. d) Nenovietojietrokurotējošādiskapriekšāvaiaiztā. Kad disks, darbības laikā, pārvietojas virzienā prom no jūsu rokas, iespējamā atsitiena risks var izraisīt rotējošā diska un elektroinstrumenta strauju virzīšanos jūsu virzienā. e) Pārtraucotdarbuvaiiestrēgstotgriešanasdiskam, izslēdzietelektroinstrumentuunturiettonekustīgi, līdzgriešanasdiskspilnīgiapstājas.Nemēģiniet izvilktnogriezumavēlrotējošugriešanasdisku,jo šādadarbībavarbūtparcēloniatsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni. f) Neieslēdzietelektroinstrumentunojauna,jatajā iestiprinātaisdarbinstrumentsatrodasgriezumā. Pēcieslēgšanasnogaidiet,līdzdarbinstruments sasniedzpilnugriešanāsātrumu,untikaitad uzmanīgiturpinietgriešanu.Pretējā gadījumā griešanas disks var ieķerties griezumā vai izlekt no tā, kā arī var notikt atsitiens. g) Laisamazinātuatsitienarisku,iestrēgstotgriešanas diskam,atbalstietgriežamāmateriālaloksnesvai lielaizmēraapstrādājamospriekšmetus.Lieli priekšmeti var saliekties paši sava svara iespaidā. Apstrādājamais priekšmets jāatbalsta abās pusēs - gan griezuma tuvumā, gan arī priekšmeta malā. h) Ievērojietīpašupiesardzību,veidojot padziļinājumussienāsvaicitosobjektos,kasnav aplūkojaminoabāmpusēm.Iegremdējot griešanas disku materiālā, tas var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, kas savukārt var izraisīt atsitienu.

4)ĪPAŠIEDROŠĪBASNOTEIKUMI,VEICOTAPSTRĀDI

ARSTIEPĻUSUKU a) Sekojiet,laidarbalaikāstiepļusukaineizkristuvai nenolūztuatsešvišķasstieples.Nepārslogojiet sukasstieples,stiprispiešotuzto.Nolūzušās stieples lido ar lielu ātrumu un var ļoti viegli izkļūt caur plānu apšērbu vai matiem. b) Ļaujietsukāmpirmstolietošanasdarboties norādītajādarbībasātrumāvismazvienuminūti. Šajālaikāizvairietiesatrastiessukaspriekšāvaiaiz tās. Darbības laikā nolūzušas stieples un to daļas lido prom no sukas. c) Virzietrotējošostiepļusukuvirzienāpromnosevis. Šo suku lietošanas laikā nolūzuši stieples gabaliņi un daļiņas var lidot ar lielu ātrumu un ļoti viegli iespiesties cauri jūsu ādas virsmai.

VISPĀRĒJIEDROŠĪBASNOTEIKUMI

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas par 16 gadiem

• Izmantojiet šo instrumentu vienīgi tādiem uzdevumiem, kur apstrādājamajam priekšmetam netiek pievadīts ūdens

• Pirmsinstrumentaregulēšanasvaipiederumu nomaiņasatvienojiettonobarojošāelektrotīkla PAPILDPIEDERUMI

• Firma SKIL garantē instrumenta nevainojamu darbību tikai tad, ja tiek lietoti oriģinālie papildpiederumi

• Lietojiet tikai tādus piederumus, ko ieteikusi firma SKIL

• Uzstādot/izmantojot citu firmu papildpiederumus, ievērojiet to ražotāju sniegtās instrukcijas

• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais darbības ātrums ir vismaz tikpat liels, kā instrumenta maksimālais brīvgaitas ātrums

• Nelietojiet bojātus, izbalansētus vai vibrējošus papildpiederumus

• Lai slīp-/griešanas diskos nerastos plaisas un lūzumi, apejieties ar tiem uzmanīgi un pievērsiet vērību šo darbinstrumentu drošai uzglabāšanai

• Sargājiet darbinstrumentus no triecieniem, sitieniem un smērvielām

• Nelietojiet slīpēšanas diskus, kuru diametrs pārsniedz 32 mm (1 1/4”) Ø

• Nekādā gadījumā neizmantojiet griešanas disku, lai veiktu sānu slīpēšanu

• Nelietojiet samazinošās ierīces vai adapterus, lai iestiprinātu instrumentā slīpēšanas/griešanas diskus ar lieliem centrālajiem atvērumiem

PIRMSDARBAUZSĀKŠANAS

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz instrumenta marķējuma plāksnītes, atbilst padeves spriegumam elektrotīklā (230V vai 240V spriegumam paredzētie instrumenti var darboties arī no 220V elektrotīkla)

• Neapstrādājietmateriālus,kassaturazbestu (azbestam piemīt kancerogēnas īpašības)

• Nostiprinietapstrādājamodetaļu (to ir drošāk nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Lietojiet pilnīgi attītus un drošus pagarinātājkabeļus, kas paredzēti 16 A strāvai

• Darba laikā uzvelciet aizsargbrilles un ausu aizsargus , aizsargcimdus un stingrus apavus; nepieciešamības gadījumā lietojiet arī priekšautu

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare ar putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas un/vai elpošanas ceļu saslimšanas operatoram vai klātesošajiem); izmantojietputekļumaskuun putekļsūcēju,jatoiespējamspievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni (piemēram, ozola vai dižskābarža putekļi), jo īpaši apvienojumā ar koksnes kondicionēšanas piedevām; izmantojietputekļu maskuunputekļsūcēju,jatoiespējamspievienot153

• Ievērojiet ar putekļu savākšanu saistītos nacionālos noteikumus, kas attiecas uz apstrādājamajiem materiāliem

• Nodrošiniet, lai turētājaptveres izmērs atbilstu darbinstrumenta kāta izmēram

• Pirms instrumenta pievienošanas elektrotīklam pārliecinieties, ka tā ieslēdzējs ir izslēgtā stāvoklī DARBALAIKĀ

• Lietojietkopāarinstrumentupiegādāto(s) papildrokturi(us) (kontroles zaudēšana pār instrumentu var būt par cēloni savainojumiem)

• Veicotdarbu,kuralaikādarbinstrumentsvarskart slēptuselektriskosvadusvaipašainstrumenta elektrokabeli,turietinstrumentutikaiaizizolētajām virsmām (darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam)

• Darba laikā sekojiet, lai elektrokabelis atrastos drošā attālumā no instrumenta kustīgajām daļām un stieptos prom no darba vietas virzienā uz aizmuguri

• Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis; tā nomaiņu drīkst veikt tikai pieredzējis speciālists

• Nenospiedietdarbvārpstasfiksēšanaspogulaikā, kadinstrumentsgriežas(garantija neattiecas uz bojājumiem, kuru cēlonis ir nepareiza apiešanās ar instrumentu)

• Netuviniet rokas rotējošam darbinstrumentam

• Slīpējot metālu, veidojas dzirksteles; sekojiet, lai tās neapdraudētu tuvumā esošos cilvēkus, kā arī lai dzirksteļu lidošanas zonas tuvumā neatrastos viegli uzliesmojoši materiāli

• Darba gaitā nenosprostojiet instrumenta ventilācijas atveres

• Elektriska vai mehāniska rakstura kļūmes gadījumā nekavējoties izslēdziet instrumentu un atvienojiet kabeļa kontaktdakšu no elektrotīkla

• Darbinstruments zināmu laiku turpina griezties arī pēc instrumenta izslēgšanas

• Pirms instrumenta novietošanas izslēdziet to un nogaidiet, līdz tā kustīgās daļas pilnīgi apstājas

• Pēc instrumenta izslēgšanas nemēģiniet apturēt rotējošo darbinstrumentu, bremzējot to ar spēku

• Glabājiet instrumentu vietā, kur temperatūra nepārsniedz 50°C DARBS

• Darbinstrumentu nomaiņa 5 ! izslēdzietinstrumentuunatvienojiettonostrāvas kontaktligzdas ! pārliecinieties,katurētājaptveresizmērsatbilst darbinstrumentakātaizmēram - nospiediet darbvārpstas fiksēšanas pogu B un, turot to nospiestu, ar roku grieziet turētājaptveres uzgriezni D, līdz darbvārpsta fiksējas un pārtrauc griezties, tad atskrūvējiet turētājaptveres uzgriezni D ar uzgriežņu atslēgu E - ievietojiet darbinstrumenta kātu turētājaptverē C, cik dziļi vien iespējams, lai minimizētu izsitienus un izbalansējumu - nospiediet darbvārpstas fiksēšanas pogu B un, turot to nospiestu, pieskrūvējiet turētājaptveres uzgriezni D ar uzgriežņu atslēgu E ! nepieskrūvējietturētājaptveresuzgriezniDpārāk stingri ! nekadnepieskrūvējietturētājaptveresuzgriezni, jaturētājaptverēnavievietotsdarbinstruments,jo tāvarsabojātturētājaptveri

• Turētājaptveres nomaiņa 6 ! izslēdzietinstrumentuunatvienojiettonostrāvas kontaktligzdas - nospiediet darbvārpstas fiksēšanas pogu B un, turot to nospiestu, noskrūvējiet turētājaptveres uzgriezni D - izņemiet turētājaptveri C - ievietojiet instrumentā jaunu turētājaptveri ! nekadnepieskrūvējietturētājaptveresuzgriezni, jaturētājaptverēnavievietotsdarbinstruments,jo tāvarsabojātturētājaptveri

• Pirms darba uzsākšanas - pārbaudiet, vai darbinstruments ir pareizi novietots uz darbvārpstas un stingri nostiprināts - pagriežot darbinstrumentu ar roku, pārbaudiet, vai tas var brīvi rotēt - pārbaudiet instrumentu, turot to drošā stāvoklī un ļaujot darboties pie maksimālā brīvgaitas ātruma vismaz 30 sekundes - ja ir novērojama stipra vibrācija vai tiek konstatēti kādi citi defekti, nekavējoties izslēdziet un pārbaudiet instrumentu

• Ieslēgšana un izslēgšana 7 - ieslēdziet/izslēdziet instrumentu, nospiežot slēdža A pogu “I”/”O” ! kontaktējietdarbinstrumentuarapstrādājamo materiālutikaipēctam,kadinstrumentaātrumsir sasniedzisnominālovērtību ! pirmsinstrumentaizslēgšanaspaceliettono apstrādājamāpriekšmetavirsmas

• Griešanās ātruma regulēšana 8 Lai iegūtu optimālus rezultātus, veicot dažādu materiālu apstrādi - ar ritenīša G palīdzību iestādiet vajadzīgo darbības ātrumu (to var darīt arī instrumenta darbības laikā) - nosakiet vēlamo darbvārpstas griešanās ātrumu, izmantojot tabulu 9 - pirms darba uzsākšanas precizējiet darbvārpstas griešanās ātrumu, veicot nevajadzīga materiāla atgriezuma kontrolapstrādi ! pēcilgstošadarbaarnelieludarbvārpstas griešanāsātrumuļaujietinstrumentamatdzist,to aptuveni3minūtesdarbinottukšgaitāarlielu ātrumu

• Instrumenta turēšana un vadīšana 0 - zīmuļa veida satvērums precīzam darbam (gravēšanai) - satvērums vienā rokā mazāk precīzam darbam (slīpēšanai) - darbs ar balsta rokturi vadības uzlabošanai un darba atvieglošanai - neizdariet pārāk lielu spiedienu uz instrumentu, ļaujiet, lai jūsu vietā strādā ātrums154

• Balsta rokturis ! - to var regulēt, kā parādīts attēlā - to var nostiprināt 4 dažādos stāvokļos

• Apgaismošanas spuldze (neietilpst standarta piegādeskomplektā) @ Ieslēdziet/izslēdziet apgaismošanas spuldzi J, pagriežot gredzenu K pretēji pulksteņa rādītāju kustības virzienam/ pulksteņa rādītāju kustības virzienā

• Lokanā vārpsta (neietilpststandartapiegādes komplektā) # - nostipriniet lokano vārpstu, kā parādīts attēlā - izmantojiet lokano vārpstu, lai piekļūtu grūti pieejamām vietām Darbinstrumentu nomaiņa, ja tiek izmantota lokanā vārpsta $ - pavelciet lejup uzmavu L (= darbvārpstas fiksēšana) un, turot to šādā stāvoklī, ar roku grieziet turētājaptveres uzgriezni D, līdz darbvārpsta fiksējas un pārtrauc griezties, tad atskrūvējiet turētājaptveres uzgriezni D ar uzgriežņu atslēgu E - ievietojiet darbinstrumenta kātu turētājaptverē C - pavelciet lejup uzmavu L (= darbvārpstas fiksēšana) un, turot to šādā stāvoklī, pieskrūvējiet turētājaptveres uzgriezni D ar uzgriežņu atslēgu E

• Stiprinājuma statne (neietilpststandartapiegādes komplektā) % - nostipriniet statni uz darbgalda vai parasta galda, kura virsējās plāksnes biezums nepārsniedz 60 mm - noregulējiet statnes augstumu, pagriežot teleskopiskās caurules M pretēji pulksteņa rādītāju kustības virzienam, izvelkot tās vēlamajā augstumā un tad pagriežot caurules pulksteņa rādītāju kustības virzienā - noregulējiet āķa N augstumu, atskrūvējot gredzenu P, izvelkot āķa stieni vēlamajā augstumā un tad pieskrūvējot gredzenu P - iestipriniet instrumentu statnē, iekarot to āķī aiz cilpas Q

• Īpašo darbinstrumentu iestiprināšana ^

APKALPOŠANA / APKOPE

• Šis darbarīks nav paredzēts profesionālai lietošanai

• Uzturiet tīru instrumentu un elektrokabeli (īpaši ventilācijas atveres H 2) ! pirmsinstrumentatīrīšanasatvienojiettono elektrotīkla

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā - nogādājiet instrumentu neizjauktāveidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)

APKĀRTĒJĀSVIDESAIZSARDZĪBA

• Neizmetietelektroiekārtas,piederumusun iesaiņojumamateriālussadzīvesatkritumos (tikai ES valstīm) - saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā - īpašs simbols & atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā

ATBILSTĪBASDEKLARĀCIJA

• Mēs ar pilnu atbildību paziņojam, ka sadaļā “Tehniskie parametri” aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745, EN 61000, EN 55014, kā arī direktīvām 2004/108/EK, 2006/42/EK, 2011/65/ES, 2009/125/EK (ES noteikums 1194/2012)

• Saskaņā ar standartu EN 60745 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir 71 dB(A) (pie tipiskās izkliedes 3 dB) un vibrācijas paātrinājums ir 2,9 m/s² (roku-delnu metode; izkliede K = 1,5 m/s²)

• Vibrācijas līmenis ir noteikts, izmantojot standartā EN 60745 paredzēto procedūru; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem - instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt kopējo vibrācijas iedarbības pakāpi - laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču darbs ar to nenotiek, var ievērojami samazināt kopējo vibrācijas iedarbības pakāpi ! pasargājietsevinovibrācijasiedarbības,veicot instrumentauntāpiederumutehniskoapkopi, novēršotrokuatdzišanuunpareiziorganizējot darbu
