NÁVOD K OBSLUZE 1415 AC SKIL

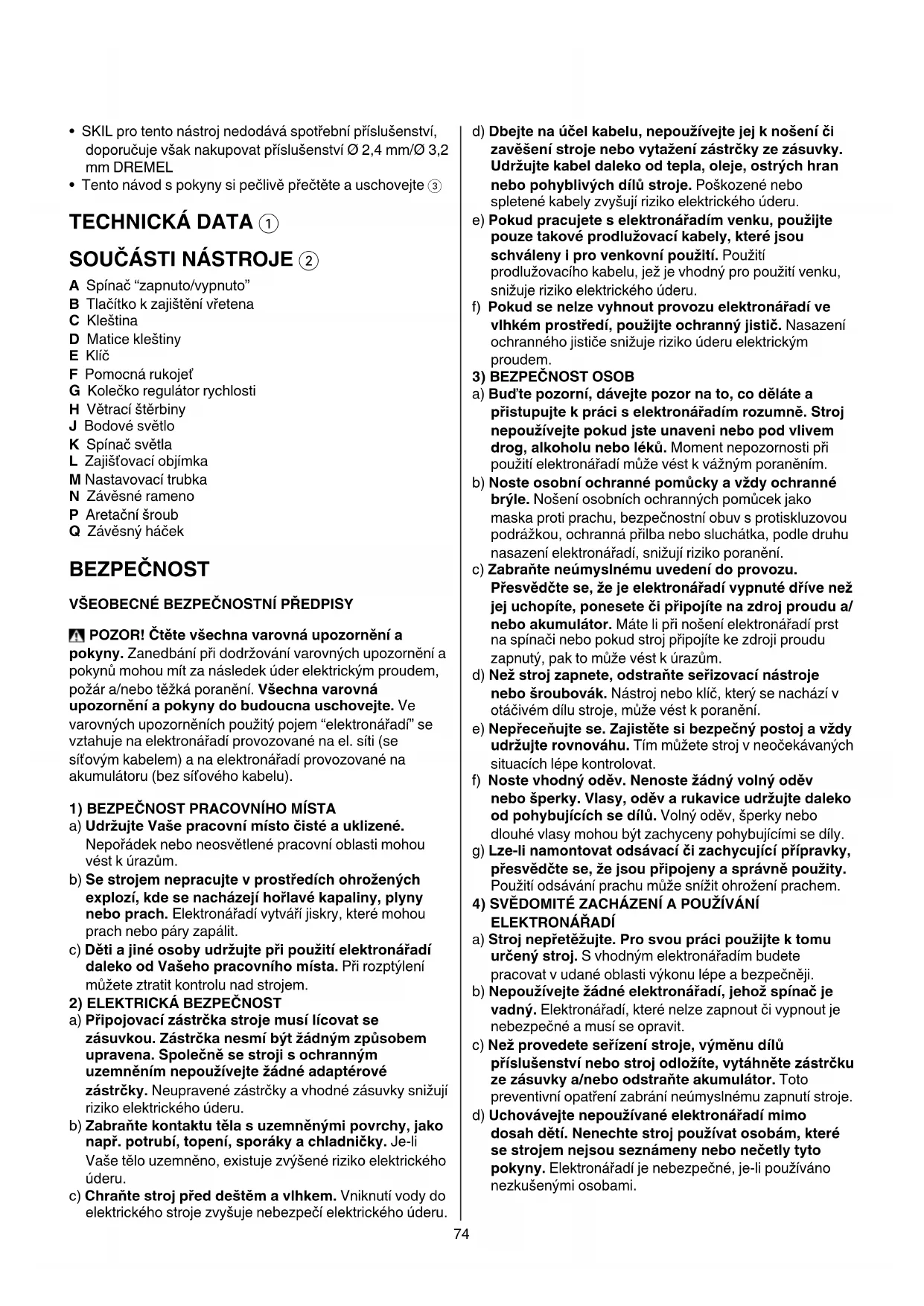

Vysokorychlostnírotačnínástroj 1415 ÚVOD

• Tento nástroj je určen pro přesné broušení, frézování, řezání, rytí, leštění a vrtání různých materiálů

• Světlo tohoto elektronářadí je určené k osvětlení bezprostřední pracovní oblasti elektronářadí a není vhodné pro osvětlení prostoru v domácnosti (není standardnísoučástípříslušenství)

• Tento nástroj není určen k profesionálnímu použití74

• SKIL pro tento nástroj nedodává spotřební příslušenství, doporučuje však nakupovat příslušenství Ø 2,4 mm/Ø 3,2 mm DREMEL

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 3 TECHNICKÁ DATA 1

A Spínač “zapnuto/vypnuto” B Tlačítko k zajištění vřetena C Kleština D Matice kleštiny E Klíč F Pomocná rukojeť G Kolečko regulátor rychlosti H Větrací štěrbiny J Bodové světlo K Spínač světla L Zajišťovací objímka M Nastavovací trubka N Závěsné rameno P Aretační šroub Q Závěsný háček BEZPEČNOST

VŠEOBECNÉBEZPEČNOSTNÍPŘEDPISY

POZOR!Čtětevšechnavarovnáupozorněnía pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. Všechnavarovná upozorněníapokynydobudoucnauschovejte. Ve varovných upozorněních použitý pojem “elektronářadí” se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1)BEZPEČNOSTPRACOVNÍHOMÍSTA

a) UdržujteVašepracovnímístočistéauklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Sestrojemnepracujtevprostředíchohrožených explozí,kdesenacházejíhořlavékapaliny,plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Dětiajinéosobyudržujtepřipoužitíelektronářadí dalekoodVašehopracovníhomísta. Při rozptýlení můžete ztratit kontrolu nad strojem.

2)ELEKTRICKÁBEZPEČNOST

a) Připojovacízástrčkastrojemusílícovatse zásuvkou.Zástrčkanesmíbýtžádnýmzpůsobem upravena.Společněsestrojisochranným uzemněnímnepoužívejtežádnéadaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu. b) Zabraňtekontaktutělasuzemněnýmipovrchy,jako např.potrubí,topení,sporákyachladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu. c) Chraňtestrojpředdeštěmavlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu. d) Dbejtenaúčelkabelu,nepoužívejtejejknošeníči zavěšenístrojenebovytaženízástrčkyzezásuvky. Udržujtekabeldalekoodtepla,oleje,ostrýchhran nebopohyblivýchdílůstroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu. e) Pokudpracujeteselektronářadímvenku,použijte pouzetakovéprodlužovacíkabely,kteréjsou schválenyiprovenkovnípoužití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko elektrického úderu. f) Pokudsenelzevyhnoutprovozuelektronářadíve vlhkémprostředí,použijteochrannýjistič. Nasazení ochranného jističe snižuje riziko úderu elektrickým proudem. 3)BEZPEČNOSTOSOB a) Buďtepozorní,dávejtepozornato,codělátea přistupujtekpráciselektronářadímrozumně.Stroj nepoužívejtepokudjsteunaveninebopodvlivem drog,alkoholuneboléků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Nosteosobníochrannépomůckyavždyochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňteneúmyslnémuuvedenídoprovozu. Přesvědčtese,žejeelektronářadívypnutédřívenež jejuchopíte,ponesetečipřipojítenazdrojproudua/ nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Nežstrojzapnete,odstraňteseřizovacínástroje nebošroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Nepřeceňujtese.Zajistětesibezpečnýpostojavždy udržujterovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat. f) Nostevhodnýoděv.Nenostežádnývolnýoděv nebošperky.Vlasy,oděvarukaviceudržujtedaleko odpohybujícíchsedílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Lze-linamontovatodsávacíčizachycujícípřípravky, přesvědčtese,žejsoupřipojenyasprávněpoužity. Použití odsávání prachu může snížit ohrožení prachem. 4)SVĔDOMITÉZACHÁZENÍAPOUŽÍVÁNÍ ELEKTRONÁŘADÍ a) Strojnepřetěžujte.Prosvouprácipoužijtektomu určenýstroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejtežádnéelektronářadí,jehožspínačje vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Nežprovedeteseřízenístroje,výměnudílů příslušenstvínebostrojodložíte,vytáhnětezástrčku zezásuvkya/neboodstraňteakumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje. d) Uchovávejtenepoužívanéelektronářadímimo dosahdětí.Nenechtestrojpoužívatosobám,které sestrojemnejsouseznámenynebonečetlytyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.75 e) Pečujteostrojsvědomitě.Zkontrolujte,zda pohyblivédílystrojebezvadněfungujíanevzpřičují se,zdadílynejsouzlomenénebopoškozenétak,že jeomezenafunkcestroje.Poškozenédílynechte přednasazenímstrojeopravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řeznénástrojeudržujteostréačisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejteelektronářadí,příslušenství,nasazovací nástrojeapod.podletěchtopokynů.Respektujte přitompracovnípodmínkyaprováděnoučinnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

a) NechteVášstrojopravitpouzekvalifikovaným odbornýmpersonálemapouzesoriginálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

ČINNOSTI a) Totoelektronářadílzepoužívatjakořezačku, brusku,drátěnýkartáč,leštičkuajakonástrojk vyřezáváníčiodřezávání.Dbejtevšechvarovných upozornění,pokynů,zobrazeníaúdajů,ježjstes elektronářadímobdrželi.Pokud následující pokyny nedodržíte, může to vést k úderu elektrickým proudem, požáru nebo těžkým poraněním. b) Nepoužívejtežádnépříslušenství,kterénení výrobcemprototoelektronářadíspeciálněurčenoa doporučeno.Pouze to, že můžete příslušenství na Vaše elektronářadí upevnit, nezaručuje bezpečné použití. c) Dovolenéotáčkynasazovacíhonástrojemusíbýt nejménětakvysokéjakonejvyššíotáčkyuvedené naelektronářadí.Příslušenství, jež se otáčí rychleji než je dovoleno, může být zničeno. d) Vnějšírozměratloušťkanasazovacíhonástroje musíodpovídatrozměrovýmúdajůmVašeho elektronářadí.Špatně dimenzované nasazovací nástroje nemohou být dostatečně kontrolovány. e) Průměrotvorukotouče,pískovacíhobubnua každéhojinéhopříslušenstvímusířádněodpovídat vřetenunebokleštinětohotoelektronářadí. Nasazovací nástroje, které přesně nelícují na brusné vřeteno Vašeho elektronářadí, se nerovnoměrně točí, velmi silně vibrují a mohou vést ke ztrátě kontroly. f) Kotouče,pískovacíbubny,nožečijinépříslušenství montovanénasoustruhovévřetenomusíbýtzcela zasunutodokleštinynebosklíčidla.„Přesah“nebo délkasoustruhovéhovřetenapřesahujícízkotouče dokleštinymusíbýtminimální. Pokud by soustruhové vřeteno bylo uchyceno nedostatečně a/nebo by přesah kotouče byl příliš dlouhý, uchycený kotouč by se mohl uvolnit a vyletět vysokou rychlostí. g) Poškozenépříslušenstvínepoužívejte.Předkaždým použitímzkontrolujtepříslušenství:brusnékotouče zkontrolujtenatřískynebopraskliny;pískovébubny napraskliny,roztrženíčinadměrnéopotřebení; drátěnékartáčenauvolněnéčiprasklédráty. Spadne-lielektronářadínebonasazovacínástrojz výšky,zkontrolujtezdanenípoškozenýnebo použijtenepoškozenýnasazovacínástroj.Pokud jste nasazovací nástroj zkontrolovali a nasadili, držteseVyavblízkostinacházejícíseosobymimo rovinu rotujícího nasazovacího nástroje a nechte elektronářadíběžetjednuminutusnejvyššími otáčkami.Poškozené nasazovací nástroje většinou v této době testování prasknou. h) Noste osobní ochranné vybavení 4. Podle aplikace použijteochranuceléhoobličeje,ochranuočínebo ochrannébrýle.Taktéžadekvátněnosteochrannou masku proti prachu, ochranu sluchu, ochranné rukavicenebospeciálnízástěru,ježVásochrání předmalýmičásticemibrusivaamateriálu.Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých nasazeních. Protiprachová maska či respirátor musejí při nasazení vznikající prach odfiltrovat. Pokud jste dlouho vystavení silnému hluku, můžete utrpět ztrátu sluchu.

i) Dbejteuostatníchosobnabezpečnouvzdálenostk

Vašípracovníoblasti.Každý,kdovstoupídotéto pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo zlomené nasazovací nástroje mohou odlétnout a způsobit poranění i mimo přímou pracovní oblast. j) Pokudprovádítepráce,přikterýchmůženasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastnísíťovýkabel,pakdržteelektronářadína izolovanýchplocháchrukojeti. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem. k) Přispouštěnívždynářadípevnědržteoběma rukama. Reakce na krouticí moment motoru, když se otáčky zvyšují na plnou rychlost, by mohla způsobit protočení nářadí. l) Kdykolijetopraktické,použijtesvorkykuchycení obráběnéhodílu.Připrácinikdynedržtemalý obráběnýdílvjednéruceanářadívdruhéruce. Když malý obráběný díl uchytíte, můžete nářadí držet oběma rukama. Materiál kruhového průřezu, například hmoždinky, trubky nebo potrubí, má při řezání tendenci se otáčet, což může vést k tomu, že se hrot zasekne nebo poskočí směrem k vám. m) Držtesíťovýkabeldalekoodotáčejícíchse nasazovacíchnástrojů.Když ztratíte kontrolu nad elektronářadím, může být přerušen nebo zachycen síťový kabel a Vaše paže nebo ruka se může dostat do otáčejícího se nasazovacího nástroje. n) Nikdyneodkládejteelektronářadídříve,nežse nasazovací nástroj dostal zcela do stavu klidu. Otáčející se nasazovací nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektronářadím. o) Povýměněhrotůnebopojakémkolinastavení dbejtenato,abystespolehlivědotáhliupínací matici,sklíčidločijinénastavovacízařízení. Volná nastavovací zařízení se mohou nečekaně posunout, čímž byste nad nástrojem ztratili kontrolu a uvolněné rotující komponenty by mohly prudce odlétnout. p) Nenechteelektronářadíběžetpodobu,cojej nesete. Váš oděv může být náhodným kontaktem s76 otáčejícím se nasazovacím nástrojem zachycen a nasazovací nástroj se může zavrtat do Vašeho těla. q) ČistětepravidelněvětracíotvoryVašeho elektronářadí.Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrická rizika. r) Nepoužívejteelektronářadívblízkostihořlavých materiálů.Jiskry mohou tyto materiály zapálit. s) Nepoužívejtežádnénasazovacínástroje,které vyžadujíkapalnéchladícíprostředky.Použití vody nebo jiných kapalných chladících prostředků může vést k úderu elektrickým proudem. 2)ZPĔTNÝRÁZAODPOVÍDAJÍCÍVAROVNÁ UPOZORNĔNÍ

• Zpětný ráz je náhlá reakce na skřípnutí nebo zachycení rotujícího kotouče, pískovacího pásu, kartáče či jakéhokoli jiného příslušenství. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího nasazovacího nástroje. Tím nekontrolované elektronářadí akceleruje v místě zablokování proti směru otáčení nasazovacího nástroje.

• Pokud se např. příčí nebo blokuje brusný kotouč v obrobku, může se hrana brusného kotouče, která se zanořuje do obrobku, zakousnout a tím brusný kotouč vylomit nebo způsobit zpětný ráz. Brusný kotouč se potom pohybuje k nebo od obsluhující osoby, podle směru otáčení kotouče na místě zablokování. Při tom mohou brusné kotouče i prasknout.

• Zpětný ráz je důsledek nesprávného nebo chybného použití elektronářadí. Lze mu zabránit vhodnými preventivními opatřeními, jak je následně popsáno. a) DržteelektronářadídobřepevněadejteVašetěloa pažedopolohy,vekterémůžetezachytitsíly zpětnéhorázu. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu. b) Zvlášťopatrněpracujtevmístechrohů,ostrých hranapod.Zabraňte,abysenasazovacínástroje odrazilodobrobkuavzpříčil.Rotující nasazovací nástroj je u rohů, ostrých hran a pokud se odrazí náchylný na vzpříčení se. Toto způsobí ztrátu kontroly nebo zpětný ráz. c) Neupevňujteřezacíliststenkýmizuby. Takové čepele vedou k častým zpětným rázům a ztrátě kontroly. d) Hrotydomateriáluvždyveďtevestejnémsměru,v jakémostřízmateriáluvychází(cožjestejnýsměr, jakýmodlétajítřísky). Pokud byste nářadí vedli nesprávným směrem, ostří hrotu by vystoupalo z obrobku a vytáhlo nástroj směrem, jakým jste jej vedli. e) Připoužíváníocelovýchlistů,odřezávacích kotoučů,vysokorychlostníchnožůnebonožůz karbiduwolframuvždydbejtenabezpečné uchycení obrobku. Tyto kotouče se při lehkém sklonu mohou zachytit v drážce a mohou způsobit zpětný ráz. Když se odřezávací kotouč zachytí, obvykle sám praskne. Když se ocelový list, vysokorychlostní nůž nebo nůž z karbidu wolframu zachytí, může vyskočit z drážky a mohli byste nad nářadím ztratit kontrolu.

3)BEZPEČNOSTNÍVAROVÁNÍSPECIFICKÁPRO

BROUŠENÍABRUSNÉODŘEZÁVÁNÍ a) Používejtejentypykotoučů,kteréjsouschváleny provašeelektronářadí,atopouzekdoporučeným způsobůmpoužití. Např. nikdy nebruste boční plochou dělícího kotouče. Dělící kotouče jsou určeny k úběru materiálu hranou kotouče. Boční působení síly na tato brusná tělesa je může rozlámat. b) Prozávitovébrusnékuželeakolíkypoužívejte pouzenepoškozenásoustruhovákotoučovávřetena snepodbroušenoučelnípřírubou,kterámají správnou velikost a délku. Správná soustruhová vřetena snižují možnost prasknutí. c) Zabraňteblokovánídělícíhokotoučenebopříliš vysokémupřítlaku.Neprovádějtežádnénadměrně hlubokéřezy.Přetížení dělícího kotouče zvyšuje jeho namáhání a náchylnost ke vzpříčení nebo zablokování a tím možnost zpětného rázu nebo prasknutí brusného tělesa. d) Nedávejterucedolinierotujícíhokotouče,tj.před kotoučanizaněj.Kdybyste při práci nářadí pustili, možný zpětný ráz by mohl rotující kotouč a elektronářadí vymrštit přímo na vás. e) Jestližesedělícíkotoučpříčíneboprácipřerušíte, elektronářadívypněteavydržtevklidunežse kotoučzastaví.Nikdysenepokoušejteještěběžící dělícíkotoučvytáhnoutzřezu,jinakmůže následovatzpětnýráz.Zjistěte a odstraňte příčinu uvíznutí. f) Elektronářadíopětnezapínejte,dokudsenacházív obrobku.Nechtedělícíkotoučnejprvedosáhnout svýchplnýchotáček,nežbudetevřezuopatrně pokračovat.Jinak se může kotouč vzpříčit, vyskočit z obrobku nebo způsobit zpětný ráz. g) Deskynebovelkéobrobkypodepřete,abyse zabránilorizikuzpětnéhorázuodsevřeného dělícíhokotouče.Velké obrobky se mohou pod svou vlastní hmotností prohnout. Obrobek musí být podepřen na obou stranách a to jak v blízkosti dělícího řezu tak i na okraji. h) Buďteobzvlášťopatrníu“kapsovitýchřezů”do stávajícíchstěnnebojinýchmíst,kamnenívidět. Zanořující se dělící kotouč může při zaříznutí do plynových, vodovodních či elektrických vedení nebo jiných objektů způsobit zpětný ráz.

a) Dbejtenato,žedrátěnýkartáčiběhemběžného užívaníztrácíkouskydrátu.Nepřetěžujtedrátypříliš vysokýmpřítlakem.Odlétající kousky drátu mohou velmi lehce proniknout skrz tenký oděv nebo pokožku. b) Nežpoužijetekartáče,nechejtejeběžetprovozní rychlostíalespoňjednuminutu.Běhemtétodoby nesmínikdostátpředkartáčemanivjeholinii. V této počáteční fázi se z kartáče budou uvolňovat štětiny či dráty. c) Nečistotyodlétajícízrotujícíhodrátěnéhokartáče směrujtemimosebe. Při používání těchto kartáčů mohou vysokou rychlostí odlétat malé částečky a drobné úlomky drátu, které by se vám mohly zapíchnout do kůže. OBECNĚ

• Tento nástroj nesmí používat osoby mladdí 16 let

• Tento nástroj používejte jen v situacích, kdy se nepoužívá voda

• Předseřizováním,měněnímpilovýchlistůa příslušenství,vždyvytáhnětezástrčkunářadízel. sítě77

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

• Používejte jen příslušenství doporučené SKIL

• Při montáži nebo používání jiného příslušenství než značky SKIL se řište pokyny daného výrobce

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno

• Nepoužívejte podkozené, deformované ani vibrující příslušenství

• S brusnými/řeznými kotouči manipulujte a skladujte je opatrně, zabráníte tak jejich vylamování a praskání

• Chraňte příslušenství před nárazy, otřesy a mastnotou

• Nikdy nepoužívejte brusné kotouče o průměru přes 32 mm (1 1/4”) Ø

• Nikdy nepoužívejte vrtáky o průměru přes 3,2 mm (1/8”) Ø

• Pro boční broušení nikdy nepoužívejte řezný kotouč

• Nikdy nepoužívejte přechodky nebo adaptéry pro brusné/ řezací kotouče s velkým otvorem

• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí uvedené na typovém štítku nástroje (nářadí určené k napájení 230V nebo 240V lze použít též v síti 220V)

• Neopracovávajtežádnýmateriálobsahujícíazbest (azbest je karcinogenní)

• Zajistěteobráběnýdíl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Používejte zcela rozvinuté a bezpečné prodlužovací šňůry o kapacitě 16 ampér

• Noste ochranné brýle a ochranu sluchu , rukavice a pevnou obuv; v případě potřeby noste také zástěru

• Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou maskuapracujtesezařízenímnaodsáváníprachu, pokudjemožnéjejpřipojit

• Některé druhy prachu jsou klasifikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovoumaskuapracujtesezařízenímna odsáváníprachu,pokudjemožnéjejpřipojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• Ujistěte se, že velikost kleštiny odpovídá velikosti hřídele příslušenství

• Přesvědčete se, zda je nástroj při zapojování do zásuvky vypnutý

• Používejtepřídavnérukojetidodávanésnářadím (ztráta kontroly může vést ke zraněním)

• Pokudprovádítepráce,přikterýchmůženasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastnísíťovýkabel,pakdržteelektronářadína izolovanýchplocháchrukojeti (kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem)

• Šňůru udržujte vždy mimo dosah pohyblivých částí nástroje; šňůru nasměrujte dozadu, pryč od nástroje

• Pila se nesmí používat, je-li její přívodní šňůra poškozená; nechte si je kvalifikovaným pracovníkem vyměnit

• Nikdynepoužívejtetlačítkoblokovánístředového kolíku,pokudjenástrojspuštěný (na poškození způsobené nesprávnou manipulací se záruka nevztahuje)

• Nedotýkejte se otáčivého příslušenství

• Při broušení kovu vznikají jiskry; udržujte ostatní osoby a hořlavý materiál mimo pracovní oblast

• Během práce udržujte větrací štěrbiny volné

• V případě atypického chování nebo cizích hluků ihned vypněte nářadí a vytáhněte zástrčku POPOUŽITÍ

• Po vypnutí nářadí kotouč pokračuje v otáčivém pohybu, vyčkejte proto do úplného zastavení kotouče

• Než nástroj odložíte, vypněte motor a přesvědčete se, že se všechny pohyblivé části úplně zastavily

• Po vypnutí nástroje nikdy nezastavujte rotaci příslušenství silou

• Uchovávejte nástroj v místech, kde teplota nepřekračuje 50°C OBSLUHA

• Výměna příslušenství 5 ! vypnětenářadíaodpojtezástrčku ! ověřte,zdavelikostkleštinyodpovídávelikosti hřídelepříslušenství - stiskněte tlačítko blokování středového kolíku B a držte je stisknuté; přitom rukou otáčejte maticí kleštiny D tak dlouho, dokud zablokování středového kolíku nezabrání dalšímu otáčení, a poté povolte matici kleštiny D klíčem E - vložte příslušenství do kleštiny C co nejdále, minimalizujete tím možnost nestability a házení - stiskněte tlačítko blokování středového kolíku B a držte je stisknuté; přitom utáhněte matici kleštiny D klíčem E ! maticikleštinyDneutahujtepříliš ! nikdymaticikleštinyneutahujte,pokudvkleštině nenížádnépříslušenství;mohlobydojítk poškozeníkleštiny

• Výměna kleštin 6 ! vypnětenářadíaodpojtezástrčku - stiskněte tlačítko blokování středového kolíku B a držte je při vyjímání matice kleštiny D stisknuté - vyjměte kleštinu C - vložte novou kleštinu ! nikdymaticikleštinyneutahujte,pokudvkleštině nenížádnépříslušenství;mohlobydojítk poškozeníkleštiny

• Před použitím nářadí - ujistěte se, že kotouč je správně usazen a pevně utažen - překontrolujte, zda se kotouč volně neprotáčí - bezpečně vyzkoušejte chod nářadí spuštěním alespoň na 30 vteřin v nejvyšším výkonu bez zatížení - okamžitě nářadí vypněte v případě velké vibrace nebo jiné závady, překontrolujte nářadí k zamezení těchto závad78

• Hlavní spínač 7 - nástroj zapnete/vypnete přepnutím tlačítka A do polohy “I”/”O” ! nástrojpřikládejtekobrobkuažpodosažení maximálníchotáček ! předvypnutímnářadínejprveodejměteod obrobku

• Kontrola rychlosti 8 K optimálnímu výsledku různých materiálů - ovladačem G (i při běžícím nástroji) si zvolte vhodnou rychlost - vhodnou rychlost najdete v tabulce 9 - před zahájením práce si optimální rychlost vyzkoušejte na kousku odpadu ! podelšímprovozupřinízkérychlostinechte nástrojvychladnouttím,žejejnecháteběžetpři vysokérychlostipřibližně3minutybezzatížení

• Držení a vedení nástroje 0 - pro přesné práce uchopte jako pero (rytí) - uchopte jednou rukou u méně přesných prací (broušení) - pomocná rukojeť pro lepší ovládání/pohodlí - na nástroj příliš netlačte, práci za Vás udělá rychlost

• Pomocná rukojeť ! - připevnit lze podle ilustrace - lze ji namontovat ve 4 různých pozicích

• Bodový reflektor (nenístandardnísoučástí příslušenství) @ Bodový reflektor J lze rozsvítit/zhasnout otočením regulátoru K proti/ve směru hodinových ručiček

• Ohebná hřídel (nenístandardnísoučástí příslušenství) # - ohebnou hřídel připevněte podle ilustrace - ohebnou hřídel použijte u špatně dosažitelných míst Výměna příslušenství za použití ohebné hřídele $ - stáhněte kryt L dolů (= blokování středového kolíku) a držte jej; přitom rukou otáčejte maticí kleštiny D tak dlouho, dokud zablokování středového kolíku nezabrání dalšímu otáčení, a poté povolte matici kleštiny D klíčem E - zasuňte příslušenství do kleštiny C - stáhněte kryt L dolů (= blokování středového kolíku) a držte jej; přitom utáhněte matici kleštiny D klíčem E

• Montáž stojanu (nenístandardnísoučástí příslušenství) % - instalujte stojan na pracovní lavici nebo desku stolu o maximální tloušťce 60 mm - chcete-li upravit výšku stojanu, otočte trubicemi M proti směru hodinových ručiček, vytáhněte je do požadované výšky a otočte je ve směru hodinových ručiček - chcete-li nastavit výšku závěsného ramene N, povolte regulátor P, nastavte požadovanou výšku závěsného ramene a utáhněte regulátor P - nástroj na rameno zavěste za úchyt Q

• Montáž speciálního příslušenství ^

• Tento nástroj není určen k profesionálnímu použití

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací štěrbiny H 2) ! předčištěnímodpojtezástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL - zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

• Elektrickénářadí,doplňkyabalenínevyhazujtedo komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol & na to upozorňuje

• Prohlašujeme v plné naší zodpovědnosti, že v odstavci “Technická data” popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60745, EN 61000, EN 55014, podle ustanovení směrnic 2004/108/ES, 2006/42/ES, 2011/65/EU, 2009/125/ES (EU předpis 1194/2012)

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto přístroje 71 dB(A) (standardní odchylka: 3 dB) a vibrací 2,9 m/s² (metoda ruka-paže; nepřesnost K = 1,5 m/s²)

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 60745; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím ! chraňtesepřednásledkyvibracítak,žebudete dbátnaúdržbupřístrojeapříslušenství,budete siudržovattepléruceauspořádátesisvé pracovní postupy79
