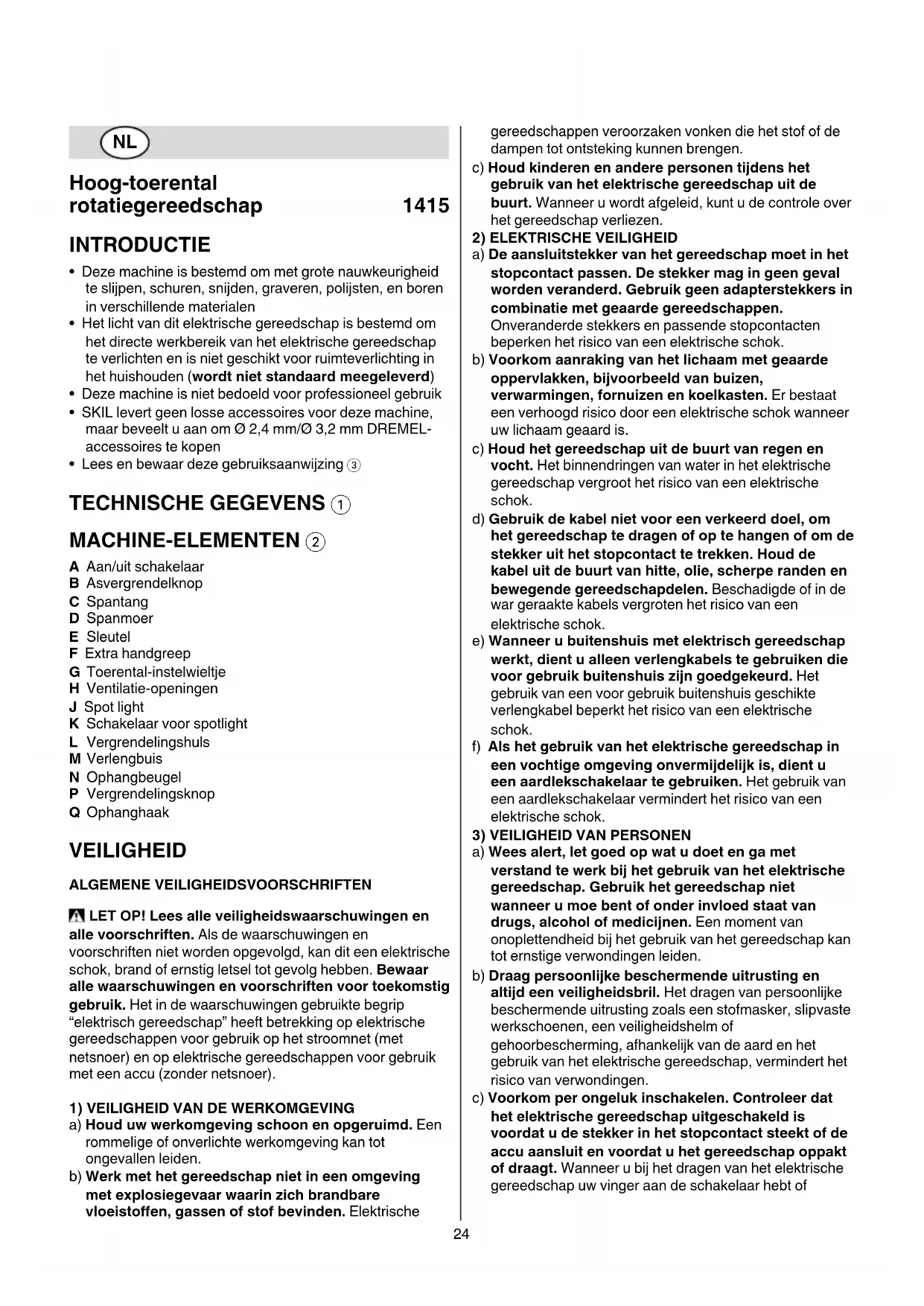

GEBRUIKSAANWIJZING 1415 AC SKIL

ORIGINELE GEBRUIKSAANWIJZING

• Deze machine is bestemd om met grote nauwkeurigheid te slijpen, schuren, snijden, graveren, polijsten, en boren in verschillende materialen

• Het licht van dit elektrische gereedschap is bestemd om het directe werkbereik van het elektrische gereedschap te verlichten en is niet geschikt voor ruimteverlichting in het huishouden (wordt niet standaard meegeleverd)

• Deze machine is niet bedoeld voor professioneel gebruik

• SKIL levert geen losse accessoires voor deze machine, maar beveelt u aan om Ø 2,4 mm/Ø 3,2 mm DREMEL- accessoires te kopen

• Lees en bewaar deze gebruiksaanwijzing 3 TECHNISCHE GEGEVENS 1 MACHINE-ELEMENTEN 2 A Aan/uit schakelaar B Asvergrendelknop C Spantang D Spanmoer E Sleutel F Extra handgreep G Toerental-instelwieltje H Ventilatie-openingen J Spot light K Schakelaar voor spotlight L Vergrendelingshuls M Verlengbuis N Ophangbeugel P Vergrendelingsknop Q Ophanghaak VEILIGHEID ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP! Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip “elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of25 wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Probeer niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

GEREEDSCHAPPEN a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

TOEPASSINGEN a) Dit elektrische gereedschap is bestemd voor gebruik als slijpmachine, schuurmachine, draadborstel, polijstmachine, kerf- of doorslijpmachine. Neem alle waarschuwingen, aanwijzingen, afbeeldingen en gegevens die u bij het elektrische gereedschap ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn. b) Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik. c) Het toegestane toerental van het inzetgereedschap moet minstens zo hoog zijn als het maximale toerental dat op het elektrische gereedschap is aangegeven. Toebehoren dat sneller draait dan is toegestaan, kan onherstelbaar worden beschadigd. d) De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende gecontroleerd worden. e) Slijpschijven, schuurtrommels of enig ander accessoire moeten nauwkeurig op de uitgaande as of spantang van het elektrische gereedschap passen. Inzetgereedschappen die niet nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden. f) Een op een doorn bevestigde schijf, schuurtrommel of andere accessoire moet volledig in de spantang of klem zitten. Het overhangende deel of de lengte van de doorn van de schijf tot de spantang moet minimaal zijn. Als de doorn niet goed vast zit en/of het overhangende deel van de schijf te groot is, kan de bevestigde schijf los komen en met hoge snelheid worden weggeworpen. g) Gebruik geen beschadigde accessoires. Controleer accessoires voorafgaand aan gebruik, bijvoorbeeld slijpschijven op kerven en breuken, schuurtrommels op scheuren of overmatige slijtage en draadborstels op losse of gebarsten draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u het elektrische gereedschap een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven.26 Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd. h) Draag persoonlijke beschermende uitrusting 4. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en metaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof lteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

i) Let erop dat andere personen zich op een veilige

afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving. j) Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden. k) Houd het gereedschap altijd stevig vast voordat u het inschakelt. De reactiekoppel van de motor kan ertoe leiden dat het gereedschap vervormt naarmate de snelheid toeneemt. l) Gebruik zo nodig klemmen om het werkstuk te ondersteunen. Houd een klein werkstuk nooit met de ene hand vast terwijl u het gereedschap in de andere hand houdt tijdens gebruik. Door een klein werkstuk met klemmen vast te zetten, kunt u het gereedschap met beide handen gebruiken. Rond materiaal, zoals deuvels, buizen of pijpen, heeft de neiging te gaan rollen als het wordt gesneden, waardoor de stift in uw richting kan schieten. m) Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het elektrische gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen. n) Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen. o) Nadat u de stift hebt verwisseld of aanpassingen hebt gemaakt, moet u controleren of de klembusmoer, de klem of andere afstellingstoestellen goed vast zitten. Losse afstellingstoestellen kunnen onverwacht gaan schuiven, waardoor u de controle verliest; losse, draaiende onderdelen kunnen met hoge snelheid worden weggeworpen. p) Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren. q) Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken. r) Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken. s) Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

• Terugslag is een plotselinge reactie op een geklemde of vastgelopen draaischijf, schuurband, borstel of ander accessoire. Vasthaken of blokkeren leidt tot abrupte stilstand van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

• Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

• Een terugslag is het gevolg van het verkeerd gebruik of onjuiste gebruiksomstandigheden van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven. a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. De bediener kan door geschikte voorzorgsmaatregelen de terugslagkrachten beheersen. b) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het terugspringt toe om zich vast te klemmen. Dit veroorzaakt een controleverlies of terugslag. c) Bevestig geen dun getand zaagblad. Dergelijke zaagbladen resulteren vaak in terugslag en controleverlies. d) Breng de stift altijd in dezelfde richting in het materiaal als de snijkant uit het materiaal komt (dezelfde richting waarin de splinters worden weggeworpen). Als u het gereedschap in de verkeerde richting geleid, zal de snijkant van de stift uit het werkstuk komen en het gereedschap in de richting van die geleiding trekken. e) Bij het gebruik van stalen zagen, doorslijpschijven, snijders met hoog toerental of hardmetaalsnijders27 moet het werkstuk altijd stevig zijn vastgeklemd. Deze schijven grijpen als ze iets schuin in de groef komen en kunnen een terugslag geven. Wanneer een doorslijpschijf grijpt, barst de schijf meestal. Wanneer een stalen zaag, snijder met hoog toerental of hardmetaalsnijder grijpt, kan deze uit de groef springen waardoor u de controle verliest.

a) Gebruik uitsluitend schijven die zijn aanbevolen voor gebruik met het elektrische gereedschap en uitsluitend voor aanbevolen toepassingen. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bestemd voor materiaalafname met de rand van de schijf. Een zijwaartse krachtinwerking op dit slijptoebehoren kan het toebehoren breken. b) Bij getapte kegels en pluggen uitsluitend onbeschadigde schijfdoornen gebruiken met een niet-ontlaste schouderflens van de juiste grootte en lengte. Geschikte doornen verkleinen het risico van breuken. c) Voorkom blokkeren van de doorslijpschijf en te hoge aandrukkracht. Slijp niet overmatig diep. Een overbelasting van de doorslijpschijf vergroot de slijtage en de gevoeligheid voor kantelen of blokkeren en daardoor de mogelijkheid van een terugslag of breuk van het slijptoebehoren. d) Plaats uw hand niet op één lijn met en achter de draaiende schijf. Wanneer de schijf zich aan het begin van uw hand af beweegt, kunnen door de mogelijke terugslag de draaiende schijf en het elektrische gereedschap zich in uw richting bewegen. e) Als de doorslijpschijf vastklemt of als u de werkzaamheden onderbreekt, schakelt u het elektrische gereedschap uit en houdt u het rustig tot de schijf tot stilstand is gekomen. Probeer nooit om de nog draaiende doorslijpschijf uit de groef te trekken. Anders kan een terugslag het gevolg zijn. Stel de oorzaak van het vastklemmen vast en maak deze ongedaan. f) Schakel het elektrische gereedschap niet opnieuw in zolang het zich in het werkstuk bevindt. Laat de doorslijpschijf eerst het volledige toerental bereiken voordat u het doorslijpen voorzichtig voortzet. Anders kan de schijf vasthaken, uit het werkstuk springen of een terugslag veroorzaken. g) Ondersteun platen of grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Het werkstuk moet aan beide zijden worden ondersteund, vlakbij de slijpgroef en aan de rand. h) Wees bijzonder voorzichtig bij invallend frezen in bestaande muren of andere plaatsen zonder voldoende zicht. De invallende doorslijpschijf kan bij het doorslijpen van gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

a) Houd er rekening mee dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden niet door een te hoge aandrukkracht. Wegvliegende draadstukken kunnen gemakkelijk door dunne kleding en/of de huid dringen. b) Laat borstels eerst tenminste één minuut op gebruikssnelheid draaien voordat u ze gebruikt. Gedurende deze periode mag zich niemand voor of op één lijn met de borstel bevinden. Losse borstelharen of draden komen tijdens deze beginperiode los. c) Richt de uitstoot van de draaiende draadborstel van u af. Kleine deeltjes en minuscule draadstukjes kunnen op hoge snelheid loskomen tijdens het gebruik van deze borstels en zich in uw huid boren. ALGEMEEN

• Deze machine mag niet worden gebruikt door personen onder de 16 jaar

• Gebruik deze machine alleen voor toepassingen zonder het gebruik van water

• Trekaltijddestekkeruithetstopcontactvoordatu een instelling verandert of een accessoire verwisselt ACCESSOIRES

• SKIL kan alleen een correcte werking van de machine garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen door SKIL aanbevolen accessoires

• Neem voor het monteren/gebruiken van niet-SKIL accessoires de instructies van de betreende fabrikant in acht

• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine

• Gebruik geen beschadigde, vervormde of trillende accessoires

• Ga voorzichtig met afbraam-/(door)slijpschijven om en berg deze zorgvuldig op; dit ter voorkoming van splinters en scheuren

• Bescherm accessoires tegen slagen, stoten, en vet

• Gebruik nooit slijpschijven boven 32 mm (1 1/4”) Ø

• Gebruik nooit boren boven 3,2 mm (1/8”) Ø

• Gebruik nooit een doorslijpschijf voor afbraamwerkzaamheden

• Gebruik nooit verklein- of aansluitsstukken om afbraam-/ (door)slijpschijven met een groot asgat passend te maken

• Controleer altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning (met 230V of 240V aangeduide machines kunnen ook op 220V aangesloten worden)

• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)

• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschroef, zit steviger vast dan wanneer het met de hand wordt vastgehouden)

• Gebruik volledig uitgerolde en veilige verlengsnoeren met een capaciteit van 16 Ampère

• Draag een veiligheidsbril en gehoorbescherming , veiligheidshandschoenen en stevige schoenen; indien nodig, draag ook een schort

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn28 (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Bepaalde soorten stof zijn geclassiceerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht

• Zorg ervoor, dat de spantang-diameter overeenkomt met de as-diameter van het accessoire

• Zorg ervoor, dat de machine is uitgeschakeld, wanneer de stekker in het stopcontact gestoken wordt TIJDENS GEBRUIK

• Gebruik de bij de machine geleverde extra handgrepen (verlies van controle kan tot verwondingen leiden)

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)

• Houd het snoer altijd verwijderd van de bewegende delen van uw machine; richt het snoer naar achteren, van de machine weg

• Gebruik de machine niet, wanneer het snoer beschadigd is; laat dit door een erkende vakman vervangen

• Gebruik de asvergrendeling nooit als de machine loopt (schade veroorzaakt door onachtzaam gebruik is van garantie uitgesloten)

• Houd uw handen uit de buurt van ronddraaiende accessoires

• Bij het slijpen van metaal ontstaan vonken; houd andere personen en brandbaar materiaal uit de buurt van de werkomgeving

• Houd de ventilatie-openingen tijdens het werk onbedekt

• In geval van electrische of mechanische storing, de machine onmiddellijk uitschakelen en de stekker uit het stopcontact trekken NA GEBRUIK

• Het accessoire draait nog even door nadat de machine is uitgeschakeld

• Voordat u de machine wegzet, moet de motor uitgeschakeld zijn en alle bewegende delen tot stilstand zijn gekomen

• Na uitschakeling van uw machine, nooit een draaiend accessoire stoppen door er iets tegenaan te drukken

• Bewaar de machine op een plaats, waar de temperatuur niet hoger dan 50° C kan worden GEBRUIK

• Verwisselen van accessoires 5 ! schakel de machine uit en trek de stekker uit het stopcontact ! zorg ervoor, dat spantang-diameter overeenkomt met as-diameter van accessoire - druk op asvergrendelingsknop B en houd deze ingedrukt, terwijl u spanmoer D met de hand draait, totdat de asvergrendeling verder ronddraaien onmogelijk maakt, en vervolgens spanmoer D met sleutel E los draait - plaats accessoire zo diep mogelijk in spantang C om de kans, dat deze eruit loopt of gaat slingeren, zo klein mogelijk te maken - druk op asvergrendelingsknop B en houd deze ingedrukt, terwijl u spanmoer D met sleutel E vast draait ! vermijd het te hard vast draaien van spanmoer D ! draai spanmoer nooit vast, wanneer er geen accessoire in spantang zit; spantang kan daardoor beschadigd worden

• Verwisselen van spantang 6 ! schakel de machine uit en trek de stekker uit het stopcontact - druk op asvergrendelingsknop B en houd deze ingedrukt, terwijl u spanmoer D verwijdert - verwijder spantang C - plaats nieuwe spantang ! draai spanmoer nooit vast, wanneer er geen accessoire in spantang zit; spantang kan daardoor beschadigd worden

• Vóór gebruik van de machine - zorg ervoor, dat het accessoire correct gemonteerd en stevig vastgemaakt wordt - controleer, of het accessoire vrij loopt door het met de hand rond te draaien - proefdraai de machine onbelast gedurende minstens 30 seconden op de hoogste snelheid in een veilige positie - stop onmiddellijk indien de machine hevig trilt, of bij andere defecten, en controleer de machine teneinde de oorzaak te vinden

• Aan/uit schakelaar 7 - schakel machine aan/uit door knop A op “I”/”0” te zetten ! voordat het accessoire in aanraking komt met het werkstuk, moet uw machine op volle toeren draaien ! voordat u de machine uitschakelt, dient u deze van het werkstuk op te lichten

• Toerentalregeling 8 Voor optimale resultaten in verschillende materialen - selecteer toerental met wieltje G (ook als de machine loopt) - gebruik tabel 9 als referentie voor het bepalen van het juiste toerental - zoek, voordat u aan een karwei begint, het optimale toerental door uitproberen op rest-materiaal ! laat de machine, nadat u langere tijd met een laag toerental hebt gewerkt, afkoelen door hem ongeveer 3 minuten onbelast met een hoog toerental te laten draaien

• Vasthouden en leiden van de machine 0 - “potloodgreep” voor precisie-werk (graveren) - “éénhands-greep” voor minder precies werk (slijpen) - extra handgreep voor nog meer controle/gemak - oefen niet te veel druk uit op de machine; laat het toerental het werk voor u doen29

• Extra handgreep ! - kan versteld worden zoals afgebeeld - kan in 4 verschillende posities gemonteerd worden

• Spotlight (wordt niet standaard meegeleverd) @ Schakel spotlight J aan/uit door knob K linksom/ rechtsom te draaien

• Flexibele as (wordt niet standaard meegeleverd) # - monteer exibele as zoals afgebeeld - gebruik de exibele as op moeilijk bereikbare plaatsen Verwisselen van accessoires bij gebruik van exibele as $ - trek huls L naar beneden (= vergrendel as) en houd deze vast, terwijl u spanmoer D met de hand draait, totdat de asvergrendeling verder ronddraaien onmogelijk maakt, en vervolgens spanmoer D met sleutel E los draait - plaats een accessoire in spantang C - trek huls L naar beneden (= vergrendel as) en houd deze vast, terwijl u spanmoer D met sleutel E vast draait

• Monteren van standaard (wordt niet standaard meegeleverd) % - monteer standaard op een werkbank of tafelblad met een maximale dikte van 60 mm - verstel de hoogte van de standaard door buizen M linksom te draaien, tot de gewenste hoogte uit te trekken, en daarna rechtsom te draaien - verstel de hoogte van ophanghaak N door knop P los te draaien, de ophanghaak tot de gewenste hoogte te verstellen, en knop P vast te draaien - hang machine aan ophanghaak met lus Q

• Samenstellen van specieke accessoires ^ ONDERHOUD / SERVICE

• Deze machine is niet bedoeld voor professioneel gebruik

• Houd machine en snoer altijd schoon (met name de ventilatie-openingen H 2) ! trek de stekker uit het stopcontact vóór het reinigen

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur de machine ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com) MILIEU

• Geef electrisch gereedschap, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen) - volgens de Europese richtlijn 2012/19/EG inzake oude electrische en electronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt electrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool & zal u in het afdankstadium hieraan herinneren CONFORMITEITSVERKLARING

• Wij verklaren als alleen verantwoordelijke, dat het onder “Technische gegevens” beschreven product voldoet aan de volgende normen of normatieve documenten: EN 60745, EN 61000, EN 55014, overeenkomstig de bepalingen van de richtlijnen 2004/108/EG, 2006/42/EG, 2011/65/EU, 2009/125/EG (EU reglement 1194/2012)

• Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine 71 dB(A) (standaard deviatie: 3 dB) en de vibratie 2,9 m/s² (hand-arm methode; onzekerheid K = 1,5 m/s²)

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen - gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren
