ПОСІБНИК КОРИСТУВАЧА GAS 12V Professional BOSCH

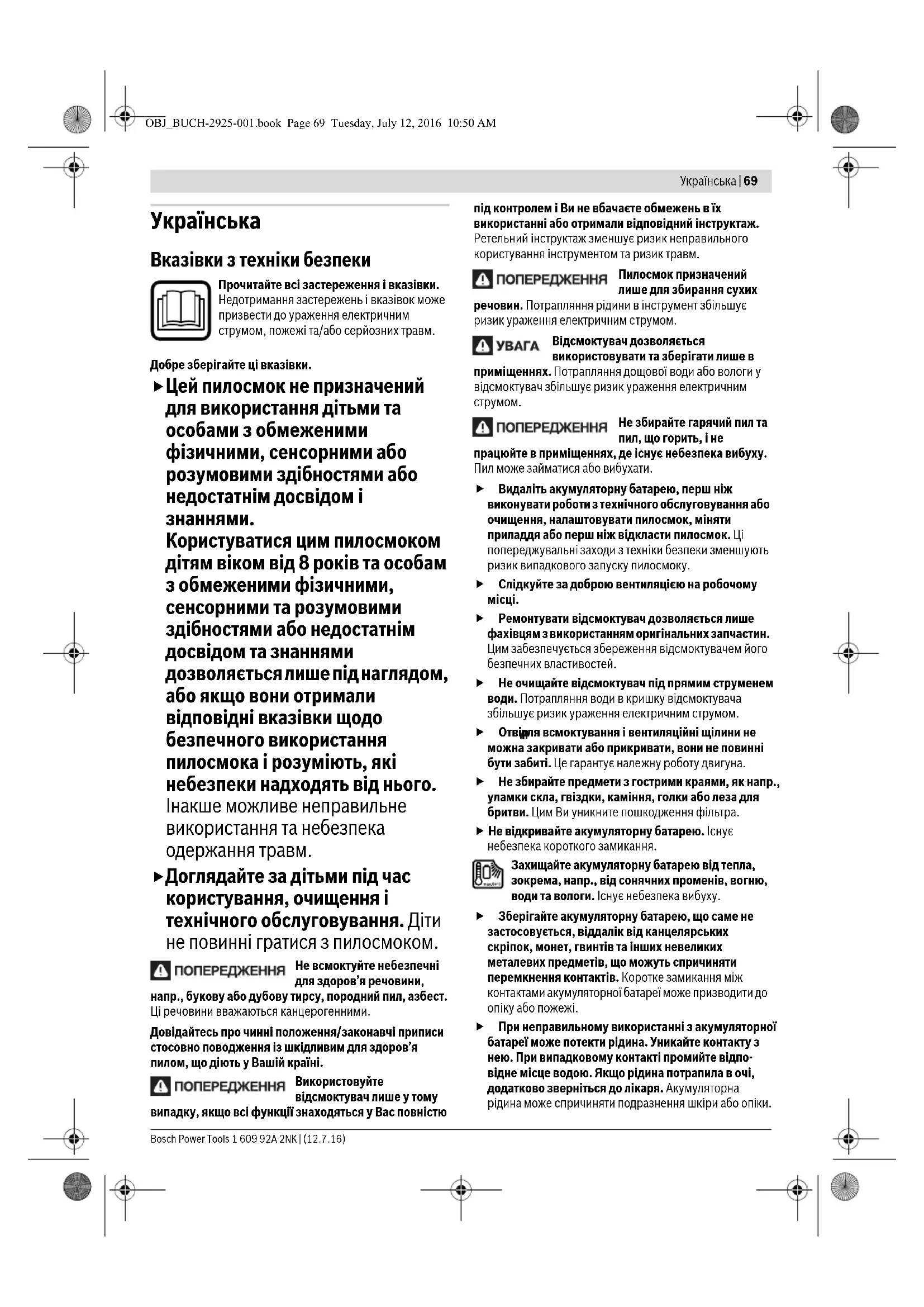

Вказівки з техніки безпеки Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте ці вказівки. Цей пилосмок не призначений для використання дітьми та особами з обмеженими фізичними, сенсорними або розумовими здібностями або недостатнім досвідом і

Користуватися цим пилосмоком дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими здібностями або недостатнім досвідом та знаннями дозволяється лише під наглядом, або якщо вони отримали відповідні вказівки щодо безпечного використання пилосмока і розуміють, які небезпеки надходять від нього. Інакше можливе неправильне використання та небезпека одержання травм. Доглядайте за дітьми під час користування, очищення і технічного обслуговування. Діти не повинні гратися з пилосмоком. Не всмоктуйте небезпечні для здоров’я речовини, напр., букову або дубову тирсу, породний пил, азбест. Ці речовини вважаються канцерогенними. Довідайтесь про чинні положення/законавчі приписи стосовно поводження із шкідливим для здоров’я пилом, що діють у Вашій країні. Використовуйте відсмоктувач лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідний інструктаж. Ретельний інструктаж зменшує ризик неправильного користування інструментом та ризик травм. Пилосмок призначений лише для збирання сухих речовин. Потрапляння рідини в інструмент збільшує ризик ураження електричним струмом. Відсмоктувач дозволяється використовувати та зберігати лише в приміщеннях. Потрапляння дощової води або вологи у відсмоктувач збільшує ризик ураження електричним

Не збирайте гарячий пил та пил, що горить, і не працюйте в приміщеннях, де існує небезпека вибуху. Пил може займатися або вибухати. Видаліть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмоку. Слідкуйте за доброю вентиляцією на робочому

Ремонтувати відсмоктувач дозволяється лише фахівцям з використанням оригінальних запчастин. Цим забезпечується збереження відсмоктувачем його безпечних властивостей. Не очищайте відсмоктувач під прямим струменем води. Потрапляння води в кришку відсмоктувача збільшує ризик ураження електрич ним струмом.

для всмоктування і вентиляційні щілини не можна закривати або прикривати, вони не повинні бути забиті. Це гарантує належну роботу двигуна. Не збирайте предмети з гострими краями, як напр., уламки скла, гвіздки, каміння, голки або леза для бритви. Цим Ви уникните пошкодження фільтра. Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху. Зберігайте акумуляторну батарею, що саме не застосовується, віддалік від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричиняти перемкнення контактів. Коротке замикання між контактами акумуляторної батареї може призводити до опіку або пожежі. При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відпо- відне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки. OBJ_BUCH-2925-001.book Page 69 Tuesday, July 12, 2016 10:50 AM70 | Українська 1 609 92A 2NK | (12.7.16) Bosch Power Tools При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. Використовуйте акумуляторну батарею лише з Вашим інструментом Bosch. Лише за таких умов акумуляторна батарея буде захищена від небезпечного перевантаження. Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. Опис продукту і послуг Призначення приладу Пилосмок призначений для збирання та всмоктування не шкідливих для здоров'я сухих речовин. Користуйтеся пилосмоком, лише якщо Ви отримали достатньо інформації стосовно користування ним. Ретельний інструктаж зменшує ризик неправильного користування інструментом та ризик травм. Зображені компоненти Нумерація зображених компонентів посилається на зображення відсмоктувача на сторінці з малюнком. 1 Кнопка розблокування пилової камери 2 Вимикач 3 Індикатор зарядженості акумуляторної батареї 4 Рукоятка 5 Акумуляторна батарея* 6 Вентиляційні щілини 7 Корпус мотора 8 Пилова камера 9 Щілинна насадка 10 Отвір для всмоктування 11 Секція для акумуляторної батареї 12 Кнопка розблокування акумуляторної батареї 13 Проріз 14 Ущільнення фільтра 15 Фільтр *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані

Заряджання акумуляторної батареї Використовуйте лише зарядні пристрої, що зазначені на сторінці з приладдям. Лише ці зарядні пристрої розраховані на літієво-іонні акумуляторні батареї, що використовуються у Вашому пилосмоку. Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному

Літієво-іонний акумулятор можна заряджати коли завгодно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор. Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «системи Electronic Cell Protection (ECP)». При розрядженому акумуляторі прилад завдяки схемі захисту вимикається. Робочий інструмент більше не рухається. Після автоматичного вимкнення пилосмока більше не натискуйте на вимикач. Можливе пошкодження акумуляторної батареї. Зважайте на вказівки щодо видалення. Індикатор зарядженості акумуляторної батареї Три зелені світлодіоди індикатора стану заряду 3 вiдображають ст ан заряду акумуляторної батареї 5. Індикатор стану заряду акумуляторної батареї світиться лише 3 після увімкнення. Акумуляторний пилосмок для сухого

GAS 12V Товарний номер 3 601 JE3 0.. Місткість ємкості л0,4 Макс. розрідження гПа 45 Макс. пропускна здатність л/с 15 Вага відповідно до EPTA-Procedure 01:2014 кг 0,88 –1,1 Допустима температура навколишнього середовища –при заряджанні – при експлуатації

0...+45 –20...+50 Рекомендовані акумулятори GBA 12V... GBA 10,8V... Рекомендовані зарядні пристрої GAL 12.. CV AL 11.. CV *Обмежена потужність при температурах <0 °C Технічні дані визначені з акумуляторною батареєю, що входить в обсяг поставки. OBJ_BUCH-2925-001.book Page 70 Tuesday, July 12, 2016 10:50 AMУкраїнська | 71 Bosch Power Tools 1 609 92A 2NK | (12.7.16) Якщо після увімкнення не світить жодний світлодіод, акумулятор несправний і його слід замінити. Встромляння і виймання акумуляторної батареї (див.мал.A1–A2) При встромлянні акумуляторної батареї не застосовуйте силу. Акумуляторна батарея сконструйована таким чином, що її можна під'єднати до пилосмока лише в правильному положенні. – Встроміть акумуляторну батарею 5 до упору в секцію для акумуляторної батареї 11. – Щоб вийняти акумуляторну батарею 5, натисніть на кнопки розблокування 12 на ній і витягніть її з секції для акумуляторної батареї 11. Монтаж щілинної насадки (див. мал. B) Видаліть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмоку. Щілинну насадку 9 можна під'єднувати безпосередньо до пилової камери 8. – Міцно приєднайте щілинну насадку 9 , що зображена на малюнку, позначкою донизу в отвір для всмоктування 10 на пиловій камері 8.

Видаліть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмоку. Початок роботи Перед початком роботи впевністься, що фільтр міцно приєднаний Використовуйте лише непошкоджений фільтр (без тріщин, невеликих щілин тощо). У разі пошкоджень негайно змініть фільтр. Вмикання/вимикання З міркувань заощадження електроенергії вмикайте відсмоктувач лише тоді, коли збираєтесь ним користуватися. – Щоб увімкнути пилосмок, натисніть на вимикач 2. – Щоб вимкнути пилосмок, ще раз натисніть на вимикач

Технічне обслуговування і сервіс Технічне обслуговування і очищення Видаліть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмоку. Для якісної і безпечної роботи тримайте відсмоктувач і вентиляційні отвори в чистоті. – Час від часу протирайте корпус пилосмока вологою

– Протирайте забруднені зарядні контакти сухою

Очищення пилової камери (див. мал. C1–C3) Очищайте пилову камеру 8 кожний раз після використання для забезпечення оптимальної потужності

– Трохи опустіть пилосмок, щоб, коли Ви будете відкривати його, з пилової камери не посипався пил. – Натисніть на кнопку розблокування 1 і зніміть пилову камеру 8 з корпуса двигуна 7. – Візьміться за проріз 13 в корпусі двигуна 7 і витягніть фільтр 15 з ущільнення фільтра 14 з корпуса двигуна. – Витрусіть пилову камеру 8 над сміттєвим баком. – За необхідністю протріть пилову камеру вологою

ть фільтр (див. «Очищення фільтра», стор. 71). – Знову встановіть фільтр 15 ущільненням фільтра 14 до корпуса двигуна 7. Після цього встроміть пилову камеру знизу в корпус двигуна і злегка натисніть на пилову камеру, щоб вона відчутно увійшла в зачеплення. Очищення фільтра (див. мал. D) Не допускається вологе очищення фільтра 15. – Трохи опустіть пилосмок, щоб, коли Ви будете відкривати його, з пилової камери не посипався пил. – Натисніть на кнопку розблокування 1 і зніміть пилову камеру 8 з корпуса двигуна 7. – Візьміться за проріз 13 в корпусі двигуна 7 і витягніть фільтр 15 з ущільнення фільтра 14 з корпуса двигуна. –Очищайте пластини складчастого фільтра м'яким

– Збирання здійснюється у зворотній послідовності. Несправності При недостатній потужності відсмоктування перевірте: –Пилова камера 8 пере

▷ Див. «Очищення пилової камери», стор. 71. –Складчастий фільтр забився пилом? ▷ Див. «Очищення фільтра», стор. 71. – Ємності акумуляторної батареї не достатньо? ▷ Див. «Заряджання акумуляторної батареї», стор. 70. Регулярне спорожнення пилової камери 8 і очищення фільтра 15 забезпечує оптимальну потужність пилосмока. Світлодіоди Ємність Свічення 3-х зелених ≥ 2/3 Свічення 2-х зелених ≥ 1/3 Свічення 1-го зеленого <1/3 Мигання 1-го зеленого резерв OBJ_BUCH-2925-001.book Page 71 Tuesday, July 12, 2016 10:50 AM72 | Українська 1 609 92A 2NK | (12.7.16) Bosch Power Tools Якщо після цього потужність відсмоктування не буде відновлена, відсмоктувач треба віддати в сервісну

Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.
