LIETOŠANAS INSTRUKCIJA GAS 12V Professional BOSCH

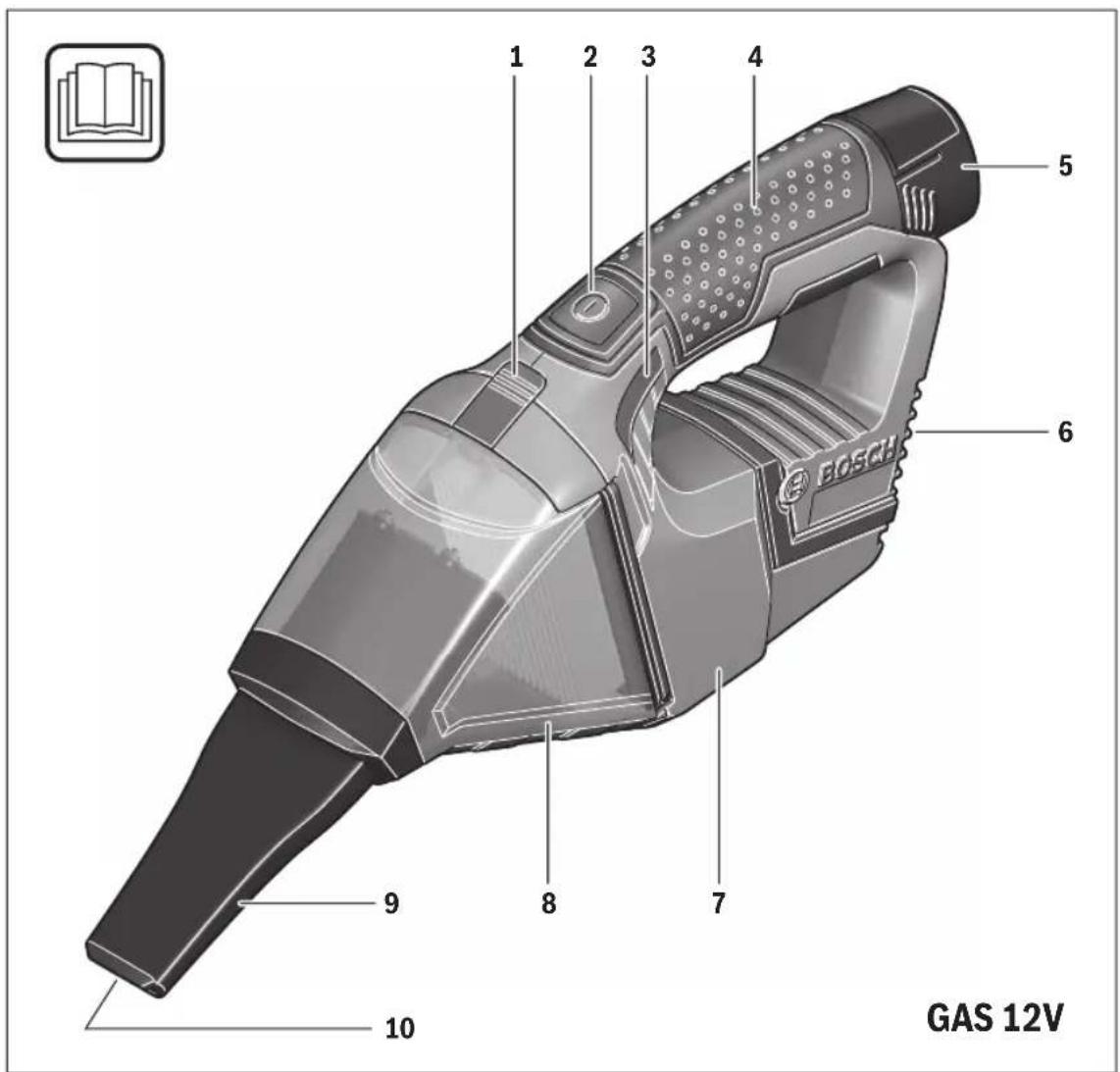

ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulato- ram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdeg- šanās. Lietojiet akumulatoru vienīgi kopā ar Bosch izstrādāju- mu. Tikai tā akumulators tiks pasargāts no bīstamas pār- slodzes. Iedarbojoties uz mērinstrumenta akumulatoru ar smai- liu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. Izstrādājuma un tā darbības apraksts Pielietojums Vakuumsūcējs ir paredzēts sausu, veselībai nekaitīgu vielu ie- sūkšanai un uzsūkšanai. Lietojiet vakuumsūcēju tikai tad, ja Jūsu rīcībā ir pietiekoša infor- mācija par tā lietošanu. Rūpīga iepazīšanās ar instrumentu ļauj samazināt nepareizas apiešanās un savainojumu rašanās risku. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem vakuumsū- cēja attēlā, kas sniegts grafiskajā lappusē. 1 Taustiņš putekļu kameras defiksēšanai 2 Ieslēgšanas/izslēgšanas taustiņš 3 Akumulatora uzlādes pakāpes indikators 4 Rokturis 5 Akumulators* 6 Ventilācijas atveres 7 Dzinēja korpuss 8 Putekļu kamera 9 Salaidumu sprausla 10 Iesūkšanas atvērums 11 Akumulatora šahta 12 Akumulatora fiksatora taustiņš 13 Izgriezums 14 Filtra blīve 15 Filtra bloks *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā- des komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie parametri BRIDINAJUMS BRIDINAJUMS Akumulatora vakuumsūcējs sausu vielu uzsūkšanai GAS 12V Izstrādājuma numurs 3 601 JE3 0.. Tvertnes ietilpība l0,4

• Samazināta jauda pie temperatūras <0 °C Tehniskie parametri ir noteikti, izmantojot akumulatoru no piegādes komplekta. BRIDINAJUMS OBJ_BUCH-2925-001.book Page 101 Tuesday, July 12, 2016 10:50 AM102 | Latviešu 1 609 92A 2NK | (12.7.16) Bosch Power Tools Montāža Akumulatora uzlādes ierīce Lietojiet tikai piederumu lappusē parādītās uzlādes ie- rīces. Tikai šīs uzlādes ierīces ir piemērotas Jūsu vakuum- sūcējā izmantojamā litija-jonu akumulatora uzlādei. Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlā- des ierīcei. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pār- traukums uzlādes procesā. Litija-jonu akumulatorā ir pielietota elektroniskā elementu aiz- sardzība („Electronic Cell Protection [ECP]“), kas to pasargā no dziļās izlādes. Ja akumulators ir izlādējies, īpaša aizsardzī- bas sistēma izslēdz elektroinstrumentu; šādā gadījumā dar- binstruments pārtrauc kustēties. Pēc vakuumsūcēja automātiskās izslēgšanās nec entie- ties to no jauna ieslēgt, nospiežot ieslēdzēju. Tas var sa- bojāt akumulatoru. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem iz- strādājumiem. Akumulatora uzlādes pakāpes indikators Akumulatora uzlādes pakāpes indikatora 3 trīs zaļās mirdz- diodes parāda akumulatora 5 uzlādes pakāpi. Pēc vakuumsū- cēja ieslēgšanas tā uzlādes pakāpes indikators iegaismojas ti- kai 3 sekundes ilgi. Ja pēc instrumenta ieslēgšanas neiedegas neviena mirdzdio- de, akumulators ir bojāts un to nepieciešams nomainīt. Akumulatora pievienošana un atvienošana (attēli A1 – A2) Ievietojot akumulatoru, nelietojiet pārāk lielu spēku. Akumulators ir konstruēts tā, ka to var ievietot vakuumsū- cējā tikai pareizā stāvoklī. –Līdz galam iebīdiet akumulatoru 5 akumulatora šahtā 11. –Lai izņemtu akumulatoru 5, nospiediet fiksatora taustiņu 12 un izvelciet akumulatoru no šahtas 11. Salaidumu sprauslas pievienošana (attēls B) Pirms vakuumsūcēja apkalpošanas vai tīrīšanas, iestā- dījumu veikšanas, piederumu nomaiņas vai novietoša- nas uzglabāšanai izņemiet no tā akumulatoru. Šāds pie- sardzības pasākums ļauj novērst vakuumsūcēja nejaušu ie- slēgšanos. Salaidumu sprauslu 9 var tieši savienot ar putekļu kameru 8. –Stingri iebīdiet salaidumu sprauslu 9 iesūkšanas atvērumā 10 uz putekļu kameras 8 tā, lai attēlā parādītais marķējums būtu vērsts lejup. Lietošana Pirms vakuumsūcēja apkalpošanas vai tīrīšanas, iestā- dījumu veikšanas, piederumu nomaiņas vai novietoša- nas uzglabāšanai izņemiet no tā akumulatoru. Šāds pie- sardzības pasākums ļauj novērst vakuumsūcēja nejaušu ie- slēgšanos. Uzsākot lietošanu Pirms putekļu uzsūkšanas pārliecinieties, ka filtra bloks ir stingri iestiprināts. Lietojiet tikai nebojātu filtru (bez plaisām, nelieliem caurumiem u.c.). Nekavējoties nomainiet filtru, ja tas ir bojāts. Ieslēgšana un izslēgšana Lai taupītu enerģiju, ieslēdziet vakuumsūcēju tikai tad, kad tas tiek lietots. –Lai ieslēgtu vakuumsūcēju, nospiediet ieslēdzēja taustiņu

–Lai izslēgtu vakuumsūcēju, vēlreiz nospiediet ieslēdzēja taustiņu 2. Apkalpošana un apkope Apkalpošana un tīrīšana Pirms vakuumsūcēja apkalpošanas vai tīrīšanas, iestā- dījumu veikšanas, piederumu nomaiņas vai novietoša- nas uzglabāšanai izņemiet no tā akumulatoru. Šāds pie- sardzības pasākums ļauj novērst vakuumsūcēja nejaušu ie- slēgšanos. Lai vakuumsūcējs droši un efektīvi darbotos, tas regu- lāri jātīra, īpašu uzmanību pievēršot ventilācijas atve- rēm. Maks. gaisa retinājums hPa 45 Maks. gaisa padeve l/s 15 Svars atbilstoši EPTA-Procedure 01:2014 kg 0,88 –1,1 Pieļaujamā apkārtējā gaisa tempera- tūra –uzlādes laikā –darbības laikā

un uzglabāšanas laikā

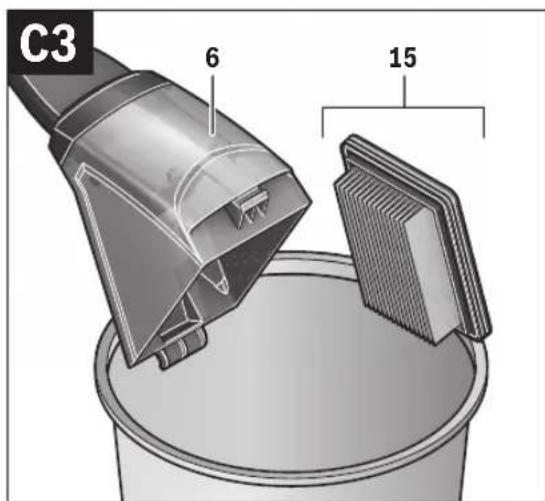

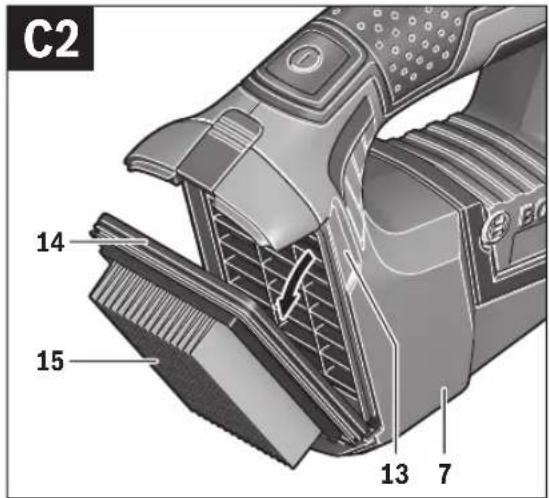

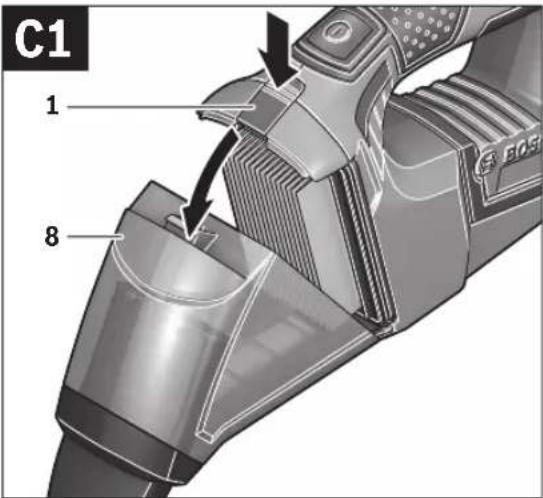

• Samazināta jauda pie temperatūras <0 °C Tehniskie parametri ir noteikti, izmantojot akumulatoru no piegādes komplekta. OBJ_BUCH-2925-001.book Page 102 Tuesday, July 12, 2016 10:50 AMLatviešu | 103 Bosch Power Tools 1 609 92A 2NK | (12.7.16) – Laiku pa laikam notīriet vakuumsūcēja korpusu ar mitru au- dumu. – Ja uzlādes kontakti ir netīri, notīriet tos ar sausu audumu. Putekļu kameras tīrīšana (attēli C1–C3) Lai nodrošinātu optimālu uzsūkšanas spēju, ik reizi pēc vaku- umsūcēja lietošanas iztīriet tā putekļu kameru 8. – Turiet vakuumsūcēju nedaudz slīpi, lai, to atverot, putekļi nevarētu izbirt no putekļu kameras. – Nospiediet defiksēšanas taustiņu 1 un noņemiet putekļu kameru 8 no dzinēja korpusa 7. – Satveriet aiz izgriezuma 13 uz dzinēja korpusa 7 un izvel- ciet filtra bloku 15 aiz filtra blīves 14 no dzinēja korpusa. – Izkratiet putekļu kameru 8 virs piemērotas atkritumu tvert- nes. –Ja nepieciešams, iztīriet putekļu kameru ar mitru audumu. Ja nepieciešams, iztīrie t filtra bloku (skatīt sadaļu „Filtra bloka tīrīšana“ lappusē 103). – No jauna ievietojiet filtra bloku 15 kopā ar filtra blīvi 14 dzi- nēja korpusā 7. Pēc tam no apakšas ieāķējiet putekļu kameru dzinēja kor- pusā un tad to nedaudz piespiediet, līdz putekļu kamera fiksējas ar skaidri sadzirdamu troksni. Filtra bloka tīrīšana (attēls D) Filtra bloku 15 nedrīkst tīrīt mitrā veidā. – Turiet vakuumsūcēju nedaudz slīpi, lai, to atverot, putekļi nevarētu izbirt no putekļu kameras. – Nospiediet defiksēšanas taustiņu 1 un noņemiet putekļu kameru 8 no dzinēja korpusa 7. – Satveriet aiz izgriezuma 13 uz dzinēja korpusa 7 un izvel- ciet filtra bloku 15 aiz filtra blīves 14 no dzinēja korpusa. –Iztīriet ieloču filtra ieloces ar mīkstu suku. – Veiciet salikšanu secībā, kas pretēja iepriekš aprakstītajai. Kļūmes Ja vakuumsūcējs nenodrošina pietiekamu uzsūkšanas jaudu, veiciet šādas pārbaudes. –Vai putekļu kamera 8 ir pilna? ▷ Skatīt sadaļu „Putekļu kameras tīrīšana“ lappusē 103. – Pārbaudiet, vai ieloču filtrs nav pieblīvēts ar putekļiem. ▷ Skatīt sadaļu „Filtra bloka tīrīšana“ lappusē 103. – Vai akumulatora uzlādes pakāpe ir pārāk maza? ▷ Skatīt sadaļu „Akumulatora uzlādes ierīce“ lappusē
