перпендикулярна и равна.

Цифрова: DVB-T/DVB-C DVB-T2

Система на цветовете/видео система

Цифрова: Вижте i-Manual.

КРОНШТЕЙН ДЛЯ НАСТЕННОЙ УСТАНОВКИ

КРОНШТЕЙН ДЛЯ НАСТЕННОЙ УСТАНОВКИ

Цифровой: DVB-T/DVB-C DVB-T2

KDL‐50W70xB: 7,6 мВт/см

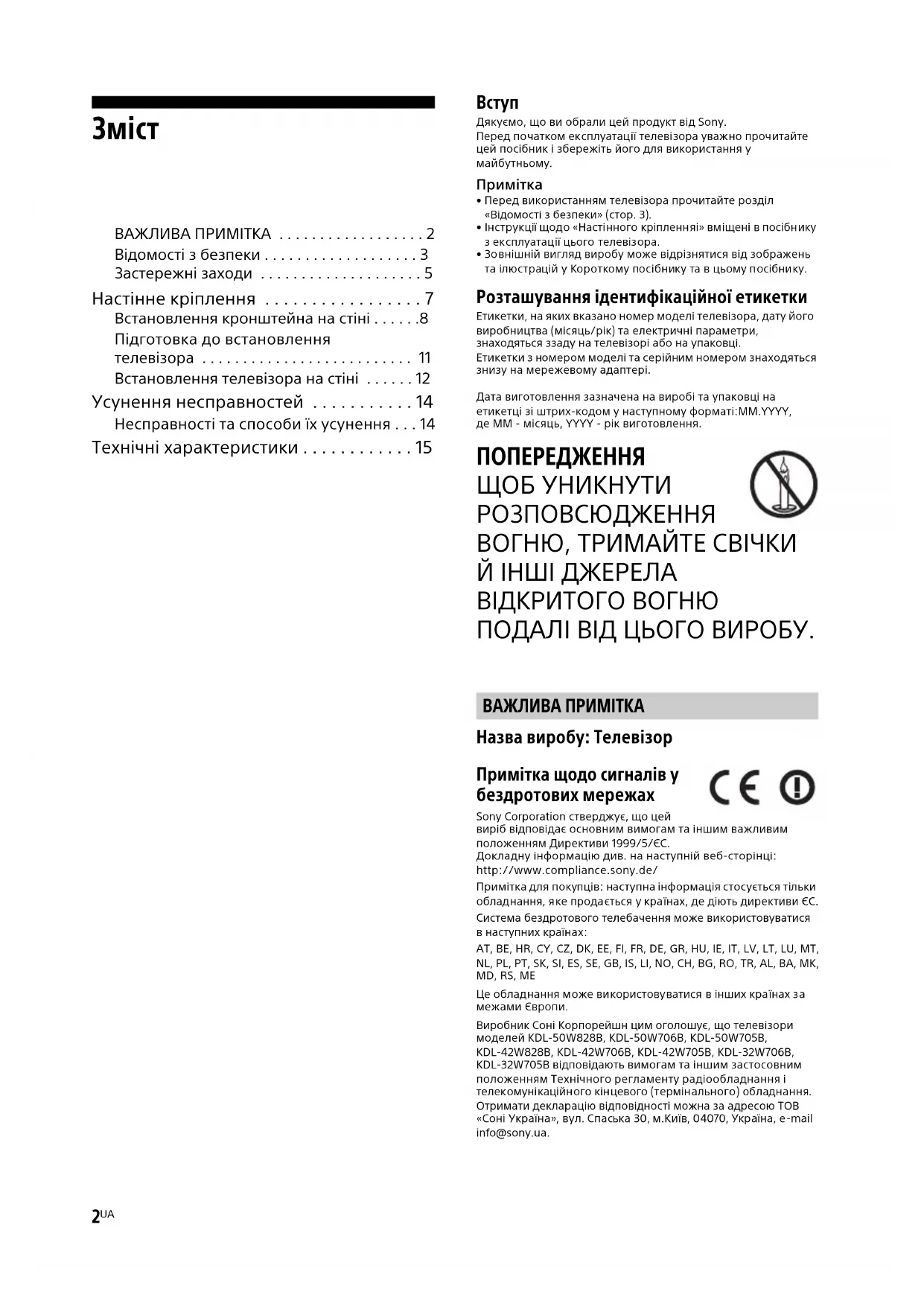

ВАЖЛИВА ПРИМІТКА . . . . . . . . . . . . . . . . . . 2

Відомості з безпеки . . . . . . . . . . . . . . . . . . . 3

Застережні заходи . . . . . . . . . . . . . . . . . . . . 5

Настінне кріплення . . . . . . . . . . . . . . . . . 7

Встановлення кронштейна на стіні . . . . . .8

Підготовка до встановлення

телевізора . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Встановлення телевізора на стіні . . . . . . 12

Усунення несправностей . . . . . . . . . . . 14

Несправності та способи їх усунення . . . 14

Технічні характеристики . . . . . . . . . . . . 15

Вступ Дякуємо, що ви обрали цей продукт від Sony. Перед початком експлуатації телевізора уважно прочитайте цей посібник і збережіть його для використання у майбутньому.Примітка• Перед використанням телевізора прочитайте розділ «Відомості з безпеки» (стор. 3). • Інструкції щодо «Настінного кріпленняі» вміщені в посібнику

з експлуатації цього телевізора.

• Зовнішній вигляд виробу може відрізнятися від зображень

та ілюстрацій у Короткому посібнику та в цьому посібнику.

Розташування ідентифікаційної етикетки Етикетки, на яких вказано номер моделі телевізора, дату його виробництва (місяць/рік) та електричні параметри, знаходяться ззаду на телевізорі або на упаковці. Етикетки з номером моделі та серійним номером знаходяться знизу на мережевому адаптері.Дата виготовлення зазначена на виробі та упаковці на етикетці зі штрих-кодом у наступному форматі:MM.YYYY, де MM - місяць, YYYY - рік виготовлення. ПОПЕРЕДЖЕННЯ

ПОДАЛІ ВІД ЦЬОГО ВИРОБУ.

Назва виробу: Телевізор

Примітка щодо сигналів у

бездротових мережах Sony Corporation стверджує, що цей виріб відповідає основним вимогам та іншим важливим положенням Директиви 1999/5/ЄС.Докладну інформацію див. на наступній веб-сторінці:http://www.compliance.sony.de/ Примітка для покупців: наступна інформація стосується тільки

обладнання, яке продається у країнах, де діють директиви ЄС. Система бездротового телебачення може використовуватися в наступних країнах:AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME Це обладнання може використовуватися в інших країнах за межами Європи.Виробник Соні Корпорейшн цим оголошує, що телевізори моделей KDL-50W828B, KDL-50W706B, KDL-50W705B, KDL-42W828B, KDL-42W706B, KDL-42W705B, KDL-32W706B, KDL-32W705B відповідають вимогам та іншим застосовним положенням Технічного регламенту радіообладнання і телекомунікаційного кінцевого (термінального) обладнання. Отримати декларацію відповідності можна за адресою ТОВ «Соні Україна», вул. Спаська 30, м.Київ, 04070, Україна, e-mail info@sony.ua. ВАЖЛИВА ПРИМІТКАUA

Обладнання відповідає вимогам:

– Технічного регламенту безпеки

низьковольтного електричного обладнання

(постанова КМУ від 29.10.2009 № 1149);

– Технічного регламенту з електромагнітної

сумісності обладнання (постанова КМУ від

– Технічного регламенту обмеження використання деяких

небезпечних речовин в електричному та електронному

обладнанні (постанова КМУ від 03.12.2008 № 1057).

Виробник: Соні Корпорейшн, 1-7-1 Конан, Мінато-ку, Токіо

Вироблено на підприємствах в Словаччині та Малайзії.

Країна виробництва зазначається на виробі та його пакуванні.

Уповноважений представник в Україні з питань відповідності

вимогам технічних регламентів:

ТОВ «Соні Україна», вул. Спаська 30, м.Київ, 04070, Україна.

Батарейки не повинні зазнавати дії високих температур,

наприклад знаходитися під променями сонця, поблизу вогню

Встановлення/налаштування

Встановіть та використовуйте телевізор згідно з

нижченаведеними інструкціями з метою запобігання ризику

виникнення пожежі, ураження електричним струмом та/або

• Телевізор має бути встановлений поблизу легкодоступної

електричної розетки.

• Поставте телевізор на надійній рівній поверхні.

• Встановлення телевізора на стіну повинен здійснювати

тільки кваліфікований працівник центру сервісного

•З міркувань безпеки рекомендується використовувати

допоміжне устаткування виробництва Sony, зокрема:

 кронштейн для настінного кріплення

•Приєднуючи монтажні гаки (підвіс) до телевізора,

використовуйте гвинти, що надаються в комплекті з

кронштейном для настінного кріплення. Розміри

зображених гвинтів, що постачаються в комплекті,

наведено за умови вимірювання від з’єднувальної поверхні

монтажного гака (підвіс).

Діаметр і довжина гвинтів варіюються залежно від моделі

кронштейна для настінного кріплення.

Використання будь-яких інших гвинтів, крім комплектних,

може призвести до внутрішнього пошкодження телевізора

або його падіння тощо.

• Перед транспортуванням телевізора від’єднайте всі кабелі.

• Для транспортування великого телевізора потрібно дві або

• При транспортуванні телевізора вручну тримайте його, як

показано на малюнку. Не натискайте на РК-панель та рамку

• При переміщенні телевізора оберігайте його від поштовхів

або надмірної вібрації.

• При транспортуванні телевізора до сервісного центру або

при переїзді запакуйте його в коробку, використовуючи

призначені для нього пакувальні матеріали.

Захист телевізора від перекидання

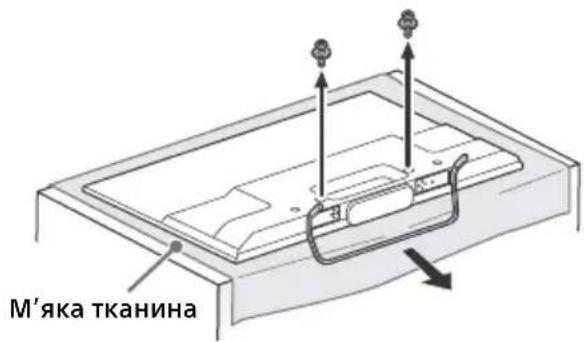

• Перед тим як вкручувати гвинт кріплення, покладіть

телевізор екраном донизу на стійку поверхню, що має

більші розміри, ніж телевізор.

• Щоб не пошкодити РК-екран, застеліть поверхню шматком

• Ніколи не закривайте вентиляційні отвори і нічого не

вставляйте у корпус.

•Залишіть вільний простір навколо телевізора, як показано

• Переконайтеся, що ТВ вентилюється належним чином.

Потрібно, щоб навколо ТВ було достатньо вільного місця, як

це зображено на ілюстрації.

Встановлення на стіні

Встановлення за допомогою підпори

• Для забезпечення належної вентиляції та запобігання

накопиченню бруду або пилу:

 Не кладіть телевізор у горизонтальне положення, не

встановлюйте його нижньою стороною догори, задом

 Не ставте телевізор на полицю, килим, постіль або у

 Не накривайте телевізор тканиною, такою як занавіски,

або іншими речами, наприклад газетами тощо.

 Не встановлюйте телевізор так, як показано нижче.

комплекті з кронштейном

для настінного кріплення)

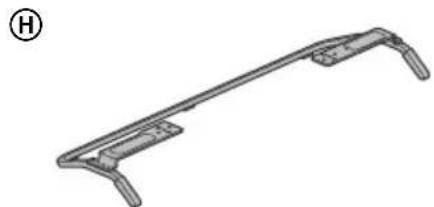

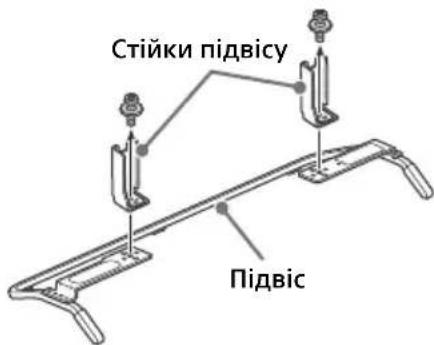

Монтажний гак (Підвіс)

Кріплення гака на задній

Залиште принаймні такий простір вільним

Залиште принаймні такий простір вільним

Циркуляція повітря неможлива.

Поводьтеся із кабелем живлення і розеткою у зазначений

нижче спосіб, щоб запобігти ризику виникнення пожежі,

ураження електричним струмом або пошкодження та/або

 Використовуйте кабель живлення, наданий тільки

компанією Sony, а не іншими постачальниками.

 Вставляйте штепсель до електричної розетки до кінця.

 Підключайте телевізор тільки до мережі змінного струму з

 При підключенні кабелів заради власної безпеки

обов’язково від’єднайте кабель живлення і слідкуйте, щоб

не заплутатися ногами у кабелях.

 Від’єднайте кабель живлення від розетки перед ремонтом

або переміщенням телевізора.

 Тримайте кабель живлення подалі від джерел тепла.

 Регулярно виймайте штепсель із розетки й очищайте його.

Якщо штепсель вкритий пилом і на нього потрапляє волога,

його ізоляція може зіпсуватися, що може призвести до

• Не використовуйте наданий кабель живлення із жодним

• Не защемляйте, не згинайте і не перекручуйте кабель

живлення надто сильно. Струмопровідні жили можуть

оголитися або зламатися.

• Не модифікуйте кабель живлення.

•Не кладіть важкі речі на кабель живлення.

•Не тягніть кабель живлення при від’єднанні його від

електричної розетки.

• Не підключайте надто багато приладів до однієї розетки.

• Не використовуйте електричну розетку, що не забезпечує

належного прилягання контактів штепселя.

ПРИМІТКА ЩОДО МЕРЕЖЕВОГО АДАПТЕРА

Щоб знизити ризик займання й ураження електричним

струмом, не піддавайте цей прилад впливу дощу чи вологи.

Щоб виключити можливість загоряння й ураження

електричним струмом, не ставте на прилад предмети,

наповнені водою, наприклад вази. Не встановлюйте прилад у

замкненому просторі, наприклад у книжковій шафі тощо.

•Розетка має знаходитися поблизу обладнання і бути легко

• Використовуйте мережевий адаптер і кабель живлення, що

• Не використовуйте інший мережевий адаптер. Це може

спричинити несправність.

• Підключайте мережевий адаптер до легко доступної

• Не намотуйте кабель живлення навколо

мережевого адаптера. Це може

призвести до пошкодження жил кабелю

та спричинити несправність

• Не торкайтеся до мережевого адаптера вологими руками.

• Помітивши якість неполадки, негайно від’єднайте

мережевий адаптер від розетки.

•Навіть після вимкнення прилад залишається підключеним

до електричної мережі. Від’єднайте його від розетки.

• При тривалому використанні мережевий адаптер

нагрівається. Це можна відчути, доторкнувшись до нього

Заборонене використання

Не встановлюйте/використовуйте телевізор у

нижчезазначених місцях, оточеннях і ситуаціях, оскільки це

може призвести до несправності телевізора, пожежі,

ураження електричним струмом, пошкодження та/або травм.

• Надворі (під прямим сонячним промінням), на морському

узбережжі, на кораблі або іншому судні, всередині

транспортного засобу, у медичних закладах, нестабільних

місцях, поблизу відкритих водойм або джерел води, в

умовах дощу або диму.

• У разі встановлення у вбиральні

публічної лазні чи курорту з гарячими

джерелами можливе пошкодження

телевізора сіркою, що міститься в

• Для досягнення найвищої якості зображення подбайте про

те, щоб екран не був спрямований на сонце чи джерело

штучного освітлення.

• Не заносьте телевізор із холоду в тепле приміщення. Різка

зміна температури може викликати конденсацію вологи. Це

може призвести до погіршення якості зображення і якості

відтворення кольорів. У такому разі дайте волозі повністю

випаруватися і лише потім вмикайте телевізор.

• Гарячі, вологі або надмірно запилені місця; місця, куди

можуть потрапити комахи; де телевізор може зазнати

механічної вібрації, поблизу займистих речей (свічок тощо).

Захищайте телевізор від крапель і бризок рідини та не

ставте на нього наповнені рідиною предмети, наприклад

• Не встановлюйте телевізор у вологих і

пильних місцях, а також у

приміщеннях, де присутній

маслянистий дим або пара (поряд із

кухонним столом чи зволожувачем).

Це може спричинити пожежу,

електричний удар або деформацію.

• Не встановлюйте телевізор у місцях, які перебувають під

дією високих температур, наприклад, під прямими

сонячними променями, поблизу батареї опалення або

нагрівально-вентиляційної системи. Перегрівання

телевізора може призвести до деформації корпуса і

пошкодження самого пристрою.

• Не використовуйте телевізор, якщо у вас мокрі руки, якщо

корпус телевізора знятий, а також не використовуйте його з

устаткування, не рекомендованим виробником. Від’єднуйте

телевізор від розетки та антени під час грози.

• Не встановлюйте телевізор так, щоб він

виступав у оточуючий простір. Від

удару об телевізор можуть

постраждати люди й пошкодитися інші

Поломка компонентів:

• Не кидайте нічого в телевізор. Скло екрана може розбитися

від удару та спричинити серйозну травму.

• Якщо корпус телевізора тріснув, не торкайтеся його, доки ви

не від’єднаєте силовий шнур від електромережі. Інакше

може статися ураження електричним струмом.

Коли телевізор не використовується

• Якщо ви не будете використовувати телевізор протягом

кількох днів, його слід від’єднанти від електромережі з

міркувань безпеки та збереження навколишнього

•Оскільки просте вимикання телевізора не означає його

від’єднання від електромережі, потрібно витягнути

штепсель з електричної розетки, щоб відключити телевізор

• Однак деякі телевізори мають такі функції, для належної

роботи яких телевізори мають залишатися в режимі

• Не дозволяйте дітям залазити на телевізор.

• Тримайте малі деталі поза доступом дітей, щоб діти їх

випадково не проковтнули.UA

У разі виникнення нижченаведених

У разі виникнення будь-якої з нижченаведених проблем

негайно вимкніть телевізор і від’єднайте кабель живлення

Зверніться до свого продавця або сервісного центру Sony з

проханням, щоб ваш телевізор перевірив кваліфікований

 Кабель живлення пошкоджено.

 Штепсель погано тримається в електричній розетці.

 Телевізор пошкоджено у результаті падіння, удару або

потрапляння у нього якого-небудь предмета.

 Через отвори у корпусі всередину потрапила рідина або

Про температуру РК-дисплея

Якщо РК-дисплей використовується протягом тривалого часу,

то зона навколо нього нагрівається. Це можна відчути на

КРОНШТЕЙН ДЛЯ НАСТІННОГО КРІПЛЕННЯ

Нижче наведено інформацію про належне використання

кронштейна для настінного кріплення. Уважно прочитайте цю

інформацію і правильно використовуйте кронштейн для

настінного кріплення.

Інформація для споживачів:

Дотримуйтеся наступних правил техніки безпеки, щоб

уникнути серйозних травм у результаті пожежі, електричного

удару, перекидання чи падіння виробу.

• Довіряйте виконувати встановлення ліцензованим

підрядникам і тримайте малих дітей подалі під час

• Довіряйте виконувати транспортування і демонтаж

телевізора ліцензованим підрядникам.

• Не викручуйте гвинти і т. і. після монтажу телевізора.

• Не намагайтеся змінити конструкцію кронштейна для

настінного кріплення.

• Не встановлюйте інше обладнання, окрім вказаного виробу.

• Не встановлюйте на кронштейн для настінного кріплення

інші предмети на додачу до телевізора.

• Не спирайтеся і не вішайтеся на телевізор.

• Не застосовуйте надмірну силу під час чищення чи

технічного обслуговування телевізора.

Інформація для дилерів і підрядників Sony:

Наступні інструкції стосуються тільки дилерів і підрядників

Sony. Обов’язково прочитайте наведені нижче правила

техніки безпеки та приділяйте особливу увагу безпеці під час

встановлення, технічного обслуговування і перевірки цього

• У процесі переміщення чи закріплення телевізора тримайте

його з боків. Не піднімайте телевізор за підвіс.

• Не встановлюйте кронштейн для настінного

кріплення таким чином, що кути чи бічні

поверхні телевізора будуть виступати за

• Не встановлюйте телевізор під або над кондиціонером.

• Надійно встановіть кронштейн для

настінного кріплення на стіні,

дотримуючись інструкцій у цьому посібнику

з експлуатації. Якщо хоча б один гвинт

ослабне чи випаде, кронштейн для

настінного кріплення може впасти і завдати

травми чи пошкодити майно.

• Використовуйте гвинти і кріпильні

елементи з комплекту постачання

відповідно до інструкцій у цьому посібнику

з експлуатації. У разі використання інших елементів

телевізор може впасти і пошкодитися або завдати фізичних

• Належним чином складіть кронштейн, дотримуючись

інструкцій у цьому посібнику з експлуатації.

• Надійно закручуйте гвинти у відповідних місцях.

• Оберігайте телевізор від струсів під час встановлення.

• Встановлюйте телевізор на рівній, вертикальній стіні.

• Після належного встановлення телевізора надійно

• У разі защемлення кабелю живлення чи

з’єднувальних кабелів внутрішні жили

можуть прорвати ізоляцію, спричинивши

коротке замикання чи розімкнення

електричного контуру.

•Деякі люди можуть відчувати дискомфорт (напруження

очей, втома, нудота тощо), переглядаючи тривимірні

відеозображення або граючи у стереоскопічні тривимірні

ігри. Sony рекомендує глядачам, які переглядають

тривимірні відеозображення або грають у стереоскопічні

тривимірні ігри, робити регулярні перерви. Тривалість та

періодичність перерв залежить від індивідуальних

особливостей глядачів. Ви самі маєте визначити для себе

оптимальний режим перегляду. Відчувши дискомфорт,

припиніть перегляд тривимірних відеозображень або

стереоскопічних тривимірних ігр, поки добре самопочуття

не відновиться; за потреби зверніться до лікаря. Також слід

(i) прочитати інструкції до всіх пристроїв або носіїв, що

використовуються разом із цим телевізором, і (ii)

ознайомитися з останньою інформацією на нашому сайті в

Інтернеті (http://support.sony-europe.com/). Слід пам’ятати,

що органи зору у малих дітей (особливо у молодших за

шість років) ще формуються. Перед тим, як дозволити дітям

переглядати тривимірні відеозображення або грати у

стереоскопічні тривимірні ігри, проконсультуйтеся з лікарем

(педіатром або офтальмологом). Дорослі мають наглядати

за малими дітьми, забезпечуючи дотримання дітьми

рекомендацій, що наведені вище.

• Забороняється використовувати, зберігати чи залишати

окуляри 3D або батарейку поблизу вогню чи у місцях з

високою температурою, наприклад, під прямими

променями сонця або в автомобілі, що стоїть на сонці.

• При використанні режима імітації тривимірного ефекта

пам’ятайте, що це тривимірне відображення модифікується

даним телевізором шляхом перетворення вихідного

•Дивіться телевізор при помірному освітленні, оскільки

перегляд телевізора при поганому освітленні або протягом

тривалого часу призводить до

• Використовуючи навушники, відрегулюйте гучність таким

чином, щоб уникнути надмірних рівнів, оскільки в іншому

разі це може призвести до погіршення слуху.

• Незважаючи на те, що РК-екран виготовлений із

використанням високоточної технології і 99,99% або більше

пікселів ефективно функціонують, на екрані можуть

з’являтися чорні точки або яскраві точки світла (червоні,

сині або зелені). Це структурна властивість РК-екрана, а не

результат його несправності.

• Не штовхайте й не дряпайте передній фільтр і не кладіть

речі на цей телевізор. Зображення може стати

нерівномірним або РК-екран може бути пошкоджено.

• Якщо телевізор використовується у холодному приміщенні,

зображення може стати розмитим або темним. Це не є

ознакою несправності. Такі явища зникають при підвищенні

• При тривалому відтворенні нерухомих зображень на них

може з’являтися ореол.

• Екран і корпус нагріваються під час роботи телевізора. Це не

•РК-екран містить невелику кількість рідкого кристала.

Дотримуйтеся місцевих постанов і правил щодо утилізації.

Догляд і чищення екрана/корпусу

Перед чищенням обов’язково від’єднайте кабель живлення

телевізора від електричної розетки.

Щоб запобігти погіршенню якості матеріалів або покриття

екрана, дотримуйтеся нижченаведених заходів безпеки.

• Щоб видалити пил із поверхні екрана/корпусу, обережно

протріть її м’якою тканиною. Якщо запилення стійке,

протріть поверхню м’якою тканиною, злегка змоченою

слабким розчином мийного засобу.

• Не розбризкуйте воду або миючий засіб

безпосередньо на телевізор. Рідина

може потрапити на нижню частину

екрана чи на зовнішні деталі, а потім

всередину приладу і пошкодити

• Ніколи не використовуйте жодні жорсткі

тканини, лужні або кислотні розчини й порошки для

чищення або леткі розчинники, зокрема спирт, бензол,

розріджувачі, інсектициди тощо. Використання таких

речовин або тривалий контакт із гумою або вінілом може

призвести до пошкодження поверхні екрана і матеріалу, з

якого зроблено корпус.

• Для забезпечення належної вентиляції рекомендуємо

періодично чистити вентиляційні отвори за допомогою

• Регулюючи кут повороту телевізора, повертайте його

повільно, щоб уникнути його переміщення або зсуву зі своєї

Додаткове обладнання

• Тримайте додаткові компоненти або будь-яке обладнання,

від якого йде електромагнітне випромінювання, подалі від

телевізора. Інакше це може спричинити спотворення

зображення та/або виникнення шуму.

• Це обладнання належним чином випробуване та визнане

таким, що забезпечує функціонування з обмеженнями,

визначеними у директиві щодо електромагнітної сумісності

(EMC Directive) за використання сигнальних кабелів,

коротших за 3 метри.

Рекомендація щодо штекера типу F

Внутрішній дріт повинен виступати за з’єднувальну частину не

більше, ніж на 1,5 мм.

Застереження щодо поводження з пультом

дистанційного керування

• Встановлюючи елементи живлення, слідкуйте за

правильністю полярності.

• Не використовуйте одночасно елементи живлення різних

типів або старі й нові елементи живлення.

• Утилізуйте елементи живлення без шкоди для

навколишнього середовища. У певних регіонах існують

правила щодо утилізації елементів живлення. Будь ласка,

дізнайтеся про це у місцевих органах влади.

•Поводьтеся з пультом обережно. Не впускайте, не

наступайте на нього та не допускайте пролиття на нього

•Не кладіть пульт поблизу джерел тепла, під пряме сонячне

проміння та у вологі місця.

Функціонування пристрою у бездротовому

• Не використовуйте цей пристрій у безпосередній близькості

від медичного обладнання (електрокардіостимуляторів

тощо), оскільки це може призвести до перебоїв у роботі

медичного обладнання.

• Не зважаючи на те, що цей пристрій передає/отримує

кодовані сигнали, остерігайтеся несанкціонованого

перехоплення. Виробник не несе відповідальності за

виникнення будь-яких проблемних ситуацій у зв’язку з цим.

КРОНШТЕЙН ДЛЯ НАСТІННОГО КРІПЛЕННЯ

• У залежності від матеріалу стіни тривале використання

телевізора на кронштейні для настінного кріплення може

спричинити знебарвлення стіни позаду телевізора і над ним

або відклеювання шпалер.

• Якщо демонтувати встановлений раніше кронштейн для

настінного кріплення, то в стіні залишаться отвори від

• Не використовуйте кронштейн для настінного кріплення в

місцях, де він буде зазнавати дії механічної вібрації.

Утилізація телевізора

Утилізація старого електричного

та електронного обладнання

(застосовується в Європейському

союзі та інших європейських

країнах із системами роздільного

Переробка використаних

елементів живлення (директива

діє у межах країн Європейського

Союзу та інших країн Європи зі

системами роздільного збору

(Довідкова схема штекера типу F)

Настільна підпора для телевізора буде використовуватися в складі кронштейна для

настінного кріплення.

Примітка • Перед встановленням кронштейна для настінного кріплення прочитайте (Відомості з безпеки) стор. 3 та (Застережні заходи) стор. 5 щодо кронштейна для настінного кріплення. • Якщо до телевізора прикріплена настільна підпора, від’єднайте її.

• Щоб не пошкодити РК-панель під час кріплення підвісу або від’єднання настільної підпори, покладіть

телевізор екраном донизу на рівну, стійку поверхню, що має більші розміри, ніж телевізор, та вкрита товстою, м’якою тканиною. •Після від’єднання стійок від підвісу зберігайте їх разом із гвинтами в безпечному місці.

•Приєднуючи настільну підпору, вкрутіть раніше викручені гвинти у відповідні отвори ззаду на телевізорі.

• Перед тим як увімкнути телевізор, встановіть його вертикально. Щоб запобігти формуванню нерівномірного зображення, не вмикайте телевізор, розташований РК-панеллю донизу. Від’єднання настільної підпори від телевізора

Інформація для споживачів

Для встановлення цього виробу необхідно мати достатній досвід. Довіряйте виконувати

встановлення тільки дилерам чи ліцензованим підрядникам Sony і приділяйте належну увагу безпеці

під час встановлення. Компанія Sony не несе жодної відповідальності за збитки і травми, викликані

неправильною експлуатацією чи встановленням, а також використанням виробів, відмінних від

вказаного. Це твердження не обмежує інші права, які можуть належати вам за законом.

Інформація для дилерів і підрядників Sony

Для встановлення цього виробу необхідно мати достатній досвід. Щоб безпечно виконати установку,

уважно прочитайте цей посібник з експлуатації. Компанія Sony не несе жодної відповідальності за

збитки й травми, викликані неправильною експлуатацією чи встановленням.

1 Підготуйте необхідні деталі.

Аксесуари до кронштейна для настінного кріплення (входять у комплект)

Підвіс (входить у комплект)

Гвинти для настінної бази (діаметр 8 мм, не входять у комплект) KDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (8)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (4) Встановлення кронштейна на стіні

A Паперовий шаблон B Настінна база KDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) C Протектор для підвісу KDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) D Гвинт (+PSW 6 × 12) (2) E Шайба (2) F Верхня кришка кронштейнаKDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) G Гвинт (+PSW 4 × 10) KDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) HUA

2 Переконайтеся, що стіна має достатні розміри і в змозі витримати вагу, щонайменше

в чотири рази більшу за вагу телевізора.

Дані, необхідні для встановлення телевізора на стіні, можна знайти в наведеній

нижче таблиці. Вагу телевізора див. на стор. 15-18 (Технічні характеристики).

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

• Цифри у наведеній таблиці можуть дещо відрізнятися в залежності від монтажу.

32W70xB 72,9 43,3 18,8 41,3 11,3

Центральна точка екрана

Центральна точка екрана10

3 Позначте на паперовому шаблоні A центр екрана телевізора.

4 Приклейте паперовий шаблон A до стіни і за допомогою електродриля зробіть

отвори в точках, позначених цифрами на паперовому шаблоні A.

5 Зніміть паперовий шаблон A зі стіни.

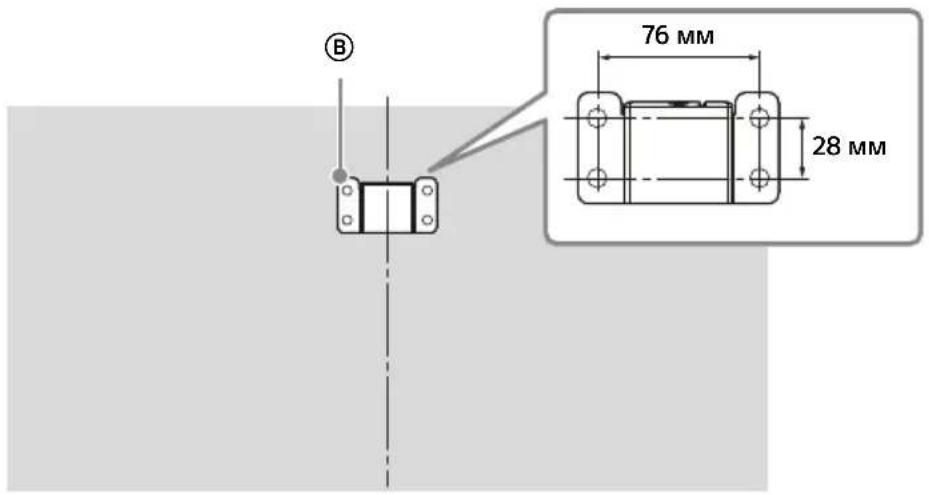

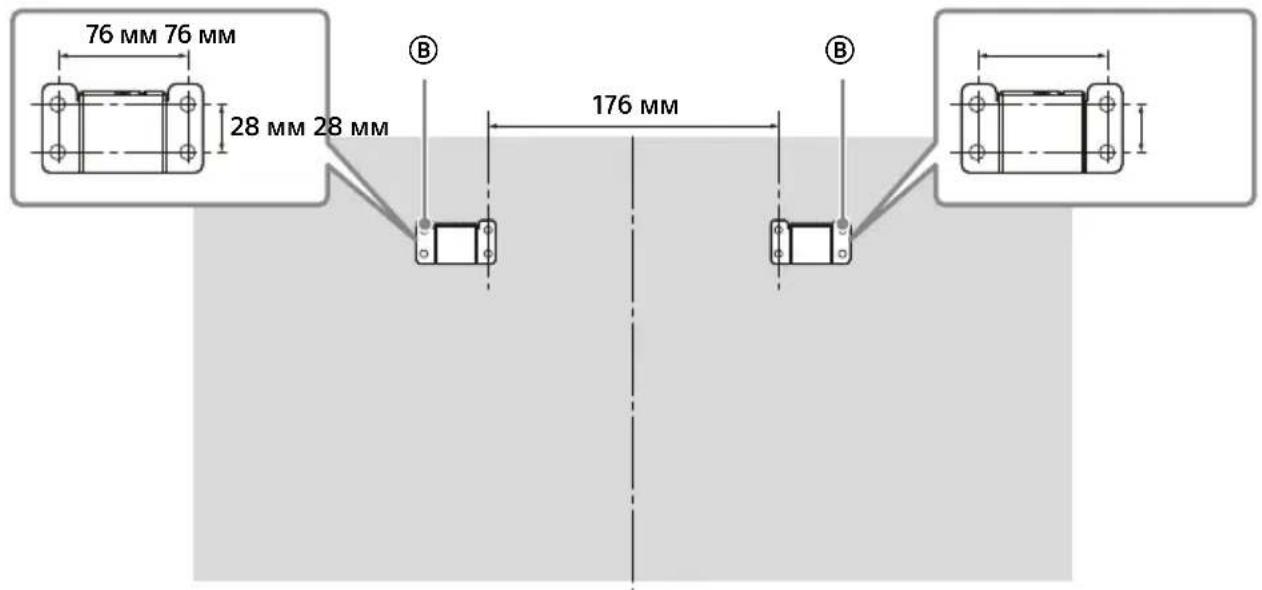

6 Правильно закріпіть настінну базу B на стіні, використовуючи гвинти діаметром 8

мм (не входять у комплект).

Лінійка на паперовому шаблоні A KDL-42W82xB, KDL-42W81xB,

KDL-42W80xB, KDL-42/32W70xB

Лінійка на паперовому шаблоні A

1 Викрутіть гвинти ззаду на телевізорі. Тримайте викручені гвинти в безпечному, недоступному для дітей місці. 2 Вставте стержень (на протекторі для підвісу C) в отвір на підвісі H і закрийте

протектор для підвісу C. Переконайтеся, що протектор для підвісу C надійно тримається на підвісі H. 3 Прикріпіть підвіс H до телевізора за допомогою гвинтів D із комплекту постачання.

Вставте шайби E в отвори, позначені трикутниками f. Для ілюстрації використано модель KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB. Підготовка до встановлення телевізора

1 Перед встановленням телевізора на стіні підключіть і зв’яжіть кабелі.

2 Встановіть телевізор на стіні. Переконайтеся, що протектор для підвісу C надійно

тримається в настінній базі B, а шайби E торкаються до стіни. Прикрутіть верхню

кришку кронштейна F за допомогою гвинтів із комплекту постачання G.

Встановлення телевізора на стіні

Розміри для свердління отворів у стіні

Надайте цю інформацію ліцензованому підряднику.

Для кріплення настінної бази B до стіни використовуйте гвинти діаметром 8 мм (входять у

Використовуйте паперовий шаблон A із комплекту постачання, який показує фактичне

положення настінної бази В та спрощує встановлення.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

Щоб отримати інструкції зі встановлення кронштейна для настінного кріплення для вашої моделі телевізора, відвідайте наведений нижче веб-сайт:www.sony.eu/tv/wall-mount-bracket-manual

Усунення несправностей

Якщо індикатор підсвічування блимає

червоним, порахуйте кількість блимань

(інтервал складає три секунди).

Якщо LED-освітлення блимає червоним,

скиньте настройки телевізора. Для цього на

дві хвилини від’єднайте кабель живлення від

телевізора, а потім знову увімкніть телевізор.

Якщо проблема не зникає, зверніться до

найближчого магазину або сервісного

центру Sony і повідомте кількість блимань

червоного LED-освітлення (інтервал — три

секунди). Натисніть / на телевізорі, щоб

вимкнути його, витягніть штекер із розетки і

зверніться в магазин або до сервісного

Якщо індикатор підсвічування не блимає,

перевірте наступні можливості.

Див. розділ [Усунення несправностей] у

посібнику i-Manual або запустіть

самодіагностику, вибравши [Довідка] t

[Підтримка користувачів] t

[Самодіагностика]. Якщо проблема не

зникає, віддайте телевізор на

обслуговування кваліфікованому спеціалісту.

Несправності та способи їх усунення

Відсутній звук і зображення (екран

 Перевірте антену та кабельне з’єднання.

 Підключіть телевізор до електромережі й

натисніть кнопку / на телевізорі або на

пульті дистанційного керування.

Не вдається настроїти окремі канали.  Перевірте антену або супутникову тарілку.  Супутниковий кабель може бути закорочений

або на ньому можуть бути проблеми зі

з’єднанням. Перевірте з’єднання кабелю, а

потім вимкніть телевізор кнопкою

перемикання живлення і знову ввімкніть його.

 Задана частота виходить за межі діапазону.

Зверніться до компанії супутникового

Не вдалося знайти жодної послуги (каналу)

кабельного телебачення.  Перевірте підключення кабелю і параметри настройки.

 Спробуйте скористатися функцією [Цифрове

автонастроювання], вибравши [Антена] замість

Пульт дистанційного керування не працює.  Замініть батарейки.  Можливо, телевізор перебуває в режимі SYNC.

Натисніть SYNC MENU, виберіть [Керування

ТВ], а потім [Вдома (Меню)] або [Опції], щоб

керувати телевізором.

Ви забули пароль для функції

[Батьківський захист].

 Введіть PIN-код 9999. (PIN-код 9999 завжди

Зона навколо телевізора нагрівається.

 Якщо телевізор використовується протягом

тривалого часу, зона навколо нього

Це можна відчути на дотик.

Зображення або звук «завмирає», пустий

екран, телевізор не реагує на натиснення

кнопок на телевізорі або на пульті

дистанційного керування.  Щоб виконати простий перезапуск телевізора, від’єднайте шнур живлення від розети, а через

2 хвилини знову підключіть його.

Ви не можете знайти кнопки /, CH+/–,

 +/–, ///, , і HOME на

телевізорі.  Розташування кнопок на телевізорі див. на наведеній нижче ілюстрації.

LED-освітлення увімкнено.  LED-освітлення можна вимкнути. Натисніть кнопку HOME, виберіть

[Налаштування] t [Налаштування системи] t

[Загальне налаштування] t [LED-освітлення]

t [Вимкн]. Також ви можете натиснути

OPTIONS і вибрати [LED-освітлення] t

Задня панель телевізораUA

Не встановлюється підключення до

бездротового маршрутизатора за

 У разі використання безпеки WEP виберіть

[Простий] t [Wi-Fi] t [Під’єд. за доп. списку

Потім виберіть ім’я мережі (SSID), до якої треба

Не вдається знайти ім’я потрібної мережі в

налаштуваннях мережі.

 Виберіть [[Введення вручну]] і натисніть ,

щоб ввести ім’я мережі.

Технічні характеристики

РК-панель (Рідкокристалічний Дисплей),

Світлодіодне підсвічування

Аналогова: Залежно від вибраної країни або

регіону: B/G, D/K, L, I, M

Цифрова: DVB-T/DVB-C DVB-T2

Супутник: DVB-S/DVB-S2

Система кольорів/відео

Аналогова: PAL, SECAM, NTSC3.58, NTSC4.43

Цифрова: Див. в i-Manual.

Аналогова: UHF/VHF/кабель, Залежно від

вибраної країни або регіону.

Цифрові: UHF/VHF/кабель, Залежно від

вибраної країни або регіону.

Супутник: Проміжна частота 950–2150 МГц

8 Вт + 8 Вт (крім KDL-32W70xB)

5 Вт + 5 Вт (тільки KDL‐32W70xB)

Безпроводова технологія

Протокол IEEE802.11a/b/g/n

Технологія Bluetooth

Вхідні та вихідні гнізда

Зовнішній роз’єм із опором 75 Ом для VHF/UHF

Гніздовий роз’єм типу F (IEC169-24), 75 Ом.

одним кабелем EN50494.

21-штирковий роз’єм Scart (стандарт CENELEC),

у тому числі аудіо/відеовхід, вхід RGB та аудіо/

відеовихід телевізора.

/ COMPONENT IN YPBPR (компонентний відеосигнал): 1080p (50,

60 Гц), 1080i (50, 60 Гц), 720p (50, 60 Гц), 576p,

Аудіовхід (роз’єми RCA)

Відеовхід (звичайний штекер RCA із входом Y)16

Відео (2D): 1080p (30, 50, 60 Гц), 1080/24p,

576p, 576i, 480p, 480i, Комп’ютерні формати

Упаковування кадрів: 1080p (30 Гц), 1080/24p,

1080/24p, 1080i (50, 60 Гц), 720p (50, 60 Гц)

Звук: лінійний PCM (5.1-канальний): 32, 44,1 та

48 кГц, 16, 20 та 24 біти, Dolby Digital

ARC (Зворотній аудіоканал) (тільки HDMI IN 2)

HDMI IN 1, 2, 3, 4 (тільки KDL-50/42/32W70xB)

Відео: 1080p (30, 50, 60Гц), 1080/24p,

1080i (50, 60Гц), 720p (30, 50, 60Гц), 720/24p,

576p, 576i, 480p, 480i, Комп’ютерні формати

Звук: лінійний PCM (5.1-канальний): 32, 44,1 та

48 кГц, 16, 20 та 24 біти, Dolby Digital

ARC (Зворотній аудіоканал) (тільки HDMI IN 2)

MHL (Звичайно з HDMI IN 1)

(крім KDL-50/42/32W70xB)

Відео (2D): 1080p (30 Гц), 1080/24p,

1080i (50, 60 Гц), 720p (30, 50, 60 Гц), 720/24p,

1080i (50, 60 Гц), 720p (50, 60 Гц)

Звук: лінійний PCM (5.1-канальний): 32, 44,1 та

48 кГц, 16, 20 та 24 біти, Dolby Digital

MHL (Звичайно з HDMI IN 1)

(тільки KDL-50/42/32W70xB)

Відео: 1080p (30 Гц), 1080/24p, 1080i (50, 60 Гц),

720p (30, 50, 60 Гц), 720/24p, 576p, 576i, 480p,

Звук: лінійний PCM (5.1-канальний): 32, 44,1 та

48 кГц, 16, 20 та 24 біти, Dolby Digital

DIGITAL AUDIO OUT (OPTICAL)

Додатковий цифровий роз’єм (двоканальна

лінійна імпульсно-кодова модуляція (Linear

PCM), Dolby Digital)

Аудіовихід (стерео мініроз’єм)

Гніздо для навушників

(для сабвуфера необхідна опора)

Гніздо для пристрою USB HDD (тільки 1),

Гніздо CAM (модуль обумовленого доступу)

Роз’єм 10BASE-T/100BASE-TX (Залежно від

робочого середовища мережі швидкість

з’єднання може відрізнятися. Швидкість та

якість передачі даних 10BASE-T/100BASE-TX не

гарантуються для цього телевізора.)

Пульт ДК із сенсорною панеллю: RMF-ED004

Блок камери та мікрофона: CMU-BR200/

Бездротовий сабвуфер: SWF-BR100

MHL-кабель: DLC-MB10/DLC-MB20/DLC-MC10/

Активні окуляри 3D: TDG-BT500A (тільки

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB)

Пасивні окуляри 3D: TDG-500P (тільки

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB)

Продукцію зберігають в упакованому виді в

темних, сухих, чистих, добре вентильованих

приміщеннях, ізольованих від місць зберігання

кислот і лугів. Температура зберігання*: від -20

до +60°C. Відносна вологість зберігання*:

Відносна вологість <80% (без конденсації).

*Примітка: неможливо отримати максимальні

значення для обох параметрів одночасно.

Робоча температура: від 0 до 40°C. Робоча

відносна вологість: Відносна вологість

10% - 80% (без конденсації).

Споживана потужність

19,5 В постійного струму з адаптером змінного

Номінальна вхідна потужність: 220 В - 240 В

змінного струму, 50 Гц

Клас енергоефективності

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB,

Розмір екрана (виміряний по діагоналі)

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB,

KDL‐50W70xB: 50 дюймів / 125,7 см

KDL-42W82xB, KDL-42W81xB, KDL-42W80xB,

KDL-42W70xB: 42 дюймів / 106,7 см

KDL‐32W70xB: 32 дюймів / 80,1 см

споживання електро-енергії

У режимі [Стандартне]

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB,

Середньорічне споживання електроенергії*

Споживання електроенергії в режимі

0,5 Вт (10 Вт у режимі оновлення програмного

забезпечення/електронної програми

Роздільна здатність дисплея

1920 точок (по горизонталі) × 1080 рядків (по

Габаритні розміри (Приблизно)

з настільною підпорою

без настільної підпори

з настільною підпорою

без настільної підпори

1 Річне споживання електроенергії за умови експлуатації телевізора 4 години на день, 365

днів на рік. Фактичний рівень споживання

електроенергії залежить від режиму використання телевізора. *

2 Вказане споживання електроенергії в режимі очікування досягається після того, як телевізор завершить усі внутрішні процеси. Примітка • Літера «х» у назві моделі відповідає цифровому позначенню її конструкції, кольору чи системи телебачення.• Виймайте карту-муляж із гнізда CAM (модуль обумовленого доступу) на телевізорі тільки для того, щоб вставити в це гніздо смарт-карту. •Доступність аксесуарів залежить від країни, регіону, моделі та наявності на складі.• Зовнішній вигляд і технічні характеристики можуть бути змінені без попередження. • Цей телевізор підтримує стандарт MHL 2.

Примітки щодо функції цифрового

•Усі функції, пов’язані з цифровим

телебаченням ( ), працюватимуть

тільки в тих країнах або регіонах, де

транслюється цифровий ефірний сигнал

DVB-T/DVB-T2 (MPEG-2 та H.264/MPEG-4

AVC) або де є доступ до сумісного

абонентського кабельного вводу DVB-C

(MPEG-2 та H.264/MPEG-4 AVC).

Дізнайтеся у свого продавця, чи є

можливість приймати сигнал DVB-T/

DVB-T2 у місці вашого проживання, або

запитайте свого провайдера кабельного

телебачення, чи сумісний кабельний

сервіс DVB-C, що ними надається, із цим

• Ваш провайдер кабельного телебачення

може стягати платню за свої послуги або

потребувати вашої згоди з

положеннями та умовами своєї

• Цей телевізор відповідає технічним

вимогам DVB-T/DVB-T2 і DVB-C, але його

сумісність із майбутніми цифровими

ефірними передачами DVB-T/DVB-T2 і

цифровими кабельними передачами

DVB-C не гарантована.

•Деякі функції цифрового телебачення

можуть бути недоступними у певних

країнах або регіонах, а кабель DVB-C

може не працювати належним чином із

деякими провайдерами.

Інформація про товарні знаки

• Терміни HDMI, HDMI High-Definition

Multimedia Interface і логотип HDMI є

товарними знаками або

зареєстрованими товарними знаками

HDMI Licensing LLC у США та інших

• DLNA®, логотип DLNA і DLNA CERTIFIED® є

торгівельними марками, знаками

обслуговування або сертифікаційними

знаками Digital Living Network Alliance.

• Виготовлено за ліцензією компанії Dolby

Laboratories. Dolby та емблема з

подвійним "D" – торговельні марки

компанії Dolby Laboratories.

•«BRAVIA» і є товарними

знаками компанії Sony Corporation.

•TrackID є товарним знаком або

зареєстрованим товарним знаком Sony

Mobile Communications AB.

• Gracenote, Gracenote eyeQ, Gracenote

Gracenote MusicID, емблема і логотип

Gracenote, а також логотип «Powered by

Gracenote» є товарними знаками чи

зареєстрованими товарними знаками

Gracenote у США та інших країнах.

• Opera® Devices SDK from Opera Software

знаками або зареєстрованими

товарними знаками Wi-Fi Alliance.

• Логотип «Sony Entertainment Network» і

товарними знаками Sony Corporation.

• MHL, Mobile High-Definition Link та

логотип MHL є товарними знаками або

зареєстрованими товарними знаками

компанії MHL Licensing, LLC.

• Патенти на стандарт DTS див. на веб-

сайті http://patents.dts.com. Вироблено

за ліцензією DTS Licensing Limited. DTS,

логотип, а також DTS разом із логотипом

є зареєстрованими товарними знаками,

а «DTS Digital Surround» — товарним

знаком компанії DTS, Inc. © DTS, Inc. Усі

• Текстова торгова марка і логотипи

Bluetooth® є власністю Bluetooth SIG, Inc.

Корпорація Sony використовує їх за

ліцензією. Інші торгові марки й торгові

знаки належать відповідним власникам.

•DiSEqC™ є товарним знаком EUTELSAT.

Цей телевізор підтримує DiSEqC 1.0. Цей

телевізор не призначений для

керування моторизованих антен.©2014 Sony Corporation 4-489-537-15(1)

For useful information about Sony products

Для отримання корисної інформації щодо

виробів компанії Sony
