MODE D'EMPLOI KDL42W706 SONY

Справочно ръководство

Монтиране на телевизора на

стената . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Монтаж на конзолите на стената. . . . . . . .8

Подготовка за монтаж на телевизора . . 11

Монтаж на телевизора на стената . . . . . 12

Отстраняване на неизправности. . . . . 14

Проблеми и решения . . . . . . . . . . . . . . . . 14

Спецификации . . . . . . . . . . . . . . . . . . . . 15

Въведение Благодарим ви за покупката на този продукт на Sony.Преди да започнете работа с телевизора, прочетете ръководството изцяло и го запазете за бъдещи справки.Забележка• Преди да работите с телевизора, прочетете “Информация за безопасност” (страница 3).• Инструкции за “Монтиране на телевизора на стената” са включени в ръководството на този телевизор. • Изображенията и илюстрациите, използвани в краткото ръководство и в това ръководство, са само за справка и може да се различават от действителния изглед на продукта. Място на идентификационния етикет Табелките за номера на модела на телевизора, датата на производство (месец/година) и номиналните стойности на захранването са разположени на задната част на телевизора или на опаковката. Етикетите за номер на модела и сериен номер на захранващия адаптер са разположени в долната част на захранващия адаптер. ПРЕДУПРЕЖДЕНИЕ

Забележка за безжичен

сигнал С настоящето Сони Корпорация декларира, че този продукт отговаря на основните изисквания и другите съответстващи клаузи на Директива 1999/5/EC.Подробности може да намерите на Интернет страницата:http://www.compliance.sony.de/Забележка за потребители: следната информация се отнася само за оборудване, продавано в страни, където се прилагат директивите на ЕС.Безжичната телевизионна система може да се използва в следните държави:AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, MEТова оборудване може да се използва в други неевропейски страни. ВАЖНА ЗАБЕЛЕЖКА Този продукт е произведен от или от името на Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Япония. Запитвания за съответствие на продуктите съгласно законодателството на Европейския съюз, следва да се отправят към Упълномощения представител Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Германия. За въпроси, свързани със сервиз и гаранция, моля използвайте адресите, посочени в придружаващите сервизни или гаранционни документи.3

BG GB FR ES BG DE PT IT SE DK FI NO PL CZ SK HU RO BG BG GR TR RU UA

Батериите не трябва да се излагат на прекалена топлина,

например слънчева светлина, огън или подобни.

Инсталация/Настройка

Инсталирайте и използвайте телевизора в съответствие с

инструкциите, описани по-долу, за да избегнете риск от

пожар, токов удар или повреда и/или наранявания.

• Телевизорът трябва да бъде инсталиран близо до лесно

• Поставете телевизора на стабилна, равна повърхност, за да

се избегне падането му и причиняването на нараняване или

повреда на телевизора.

• Монтажа на устройството към стената трябва да се извърши

само от квалифициран персонал.

• За по-голяма безопасност ви препоръчваме да използвате

оригиналните аксесоари на Sony, включително:

 Конзола за закрепване към стена

• На всяка цена използвайте приложените винтове към

конзолата за закрепване към стена, когато монтирате

скобите за захващане (стойка) към телевизора.

Приложените винтове са проектирани при измерване

спрямо закачващата повърхност на монтажната скоба

(стойка), както е показано на илюстрацията.

Диаметърът и дължината на винтовете се различават в

зависимост от модела на конзолата за закрепване към

Използването на винтове, различни от тези в комплекта на

конзолата, може да доведе до вътрешни повреди на

телевизора или да стене причина за падането му и т.н.

• Преди да местите телевизора, изключете всички кабели от

• Пренасянето на голям телевизор изисква двама или повече

• Когато местите телевизора на ръце, дръжте го, както е

показано по-долу. Не натискайте LCD панела и рамката

• При пренасяне не излагайте телевизора на сътресения или

• Когато пренасяте телевизора при ремонт или при смяна на

жилището, пакетирайте го, като използвате оригиналната

опаковка и материали за пакетиране.

Предпазване от преобръщане

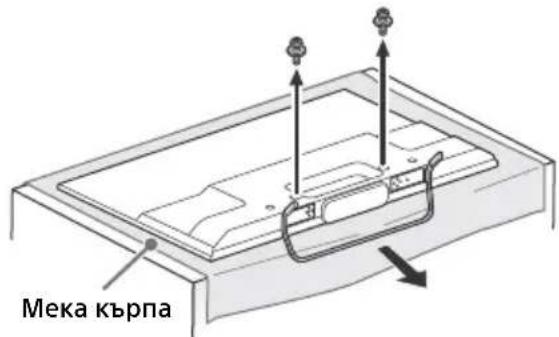

• Преди да поставите винта, сложете дисплея с лицето

надолу на стабилна работна повърхност, която е по-голяма

• За да избегнете повреда на повърхността на LCD дисплея,

поставете мека кърпа върху работната повърхност.

• Никога не покривайте вентилационните отвори и не

вкарвайте предмети в корпуса.

• Оставете свободно място около телевизора както е

• Препоръчително е да използвате оригиналната конзола за

монтиране към стена на Sony, за да осигурите достатъчна

циркулация на въздуха.

Инсталиране с помощта на поставка

• За да постигнете правилна вентилация и за да

предотвратите събирането на прах или мръсотия:

 Не слагайте телевизора легнал, не го монтирайте обърнат

с горния край надолу, наопаки или странично.

 Не слагайте телевизора върху рафтове, килим, легло или

 Не покривайте телевизора с парчета плат, като пердета

или с други предмети, като вестници и др.

и/или нараняване, работете със захранващия кабел както

 Използвайте само оригинален захранващ кабел на Sony. Не

използвайте други марки.

 Вкарайте щепсела плътно и докрай в контакта.

 Включвайте телевизора само към променливотоково

захранване от 220-240 V.

 Когато прокарвате кабели, за ваша безопасност се уверете,

че сте изключили захранващия кабел; внимавайте да не се

 Изключете захранващия кабел от мрежата от 220 V, преди

да работите или местите телевизора.

 Пазете захранващия кабел далеч от източници на топлина.

 Изключете захранващия кабел и го почиствайте редовно.

Ако захранващият кабел е замърсен или прашен и по него

се образува влага, изолацията му може да се наруши и това

може да доведе до пожар.

закрепване към стена)

Оставете най-малко толкова място около

Оставете най-малко толкова място около

Циркулацията на въздух е блокирана.

• Не използвайте приложения захранващ кабел с друго

• Не дупчете, не огъвайте и не усуквайте прекомерно

захранващия кабел. Жилото на проводниците може да се

• Не преправяйте захранващия кабел.

• Не поставяйте тежки предмети върху захранващия кабел.

• Не дърпайте самия захранващ кабел, когато го изключвате

• Не свързвайте твърде много устройства към един и същи

• Не използвайте контакт, който не захваща стабилно

За да намалите опасността от пожар или електрически удар,

не излагайте апарата на дъжд или влага.

За да предотвратите пожар или удар, не поставяйте

предмети, пълни с вода, например вази, върху апарата. Не

монтирайте това оборудване в затворено пространство,

например библиотека или подобна мебел.

• Моля, уверете се, че електрическият контакт е монтиран

близо до оборудването и е лесно достъпен.

• Уверете се, че използвате доставените захранващ адаптoр

• Не използвайте никакъв друг захранващ адаптoр. Това

може да причини неизправност.

• Свържете захранващия адаптoр към лесно достъпен

електрически контакт.

• Не навивайте захранващия кабел около

захранващия адаптoр. Вътрешният

проводник може да прекъсне и това да

причини неизправност на приемникa.

• Не докосвайте захранващия адаптoр с влажни ръце.

• Ако забележите изменения в захранващия адаптoр,

изключете го от електрическия контакт незабавно.

• Телевизорът не е прекъснат от източника на захранване,

докато е свързан към електрическия контакт, дори ако

самият телевизор е изключен.

• Понеже захранващият адаптер се затопля, ако се използва

продължително, може да почувствате топлината, когато го

Не инсталирайте/използвайте телевизора на следните места

или в ситуациите, описани по-долу. В противен случай

телевизорът може да се повреди и да причини пожар, токов

удар, повреда и/или нараняване.

• На открито (пряка слънчева светлина), на морския бряг, на

кораб или друг плавателен съд, във вътрешността на

превозно средство, в медицински заведения, на нестабилни

повърхности, близо до вода, изложен на дъжд, влага или

• Ако телевизорът бъде поставен в

съблекалня на обществена баня или

минерална баня, телевизорът може да

се повреди от сярата във въздуха и др.

• За най-добро качество на картината, не излагайте екрана на

директно осветяване или слънчева светлина.

• Избягвайте преместването на телевизора от студено на

топло място. Внезапните промени в температурата на

стаята могат да причинят конденз на влага. Това може да е

причина за показване на лоша картина и/или лоши

цветове. В такъв случай изчакайте влагата да се изпари

напълно, преди да включите телевизора.

• Места, които са горещи, влажни или прекалено прашни;

Там, където може да влязат насекоми; Където може да бъде

изложен на механични вибрации, в близост до запалими

предмети (свещи и др.). Телевизорът не трябва да бъде

заливан или пръскван; не поставяйте в близост до

телевизора предмети, пълни с течности, като например

• Не поставяйте телевизора на влажно

или прашно място, или в стая с мазен

дим или пара (близо до кухненски

плотове или овлажнители). Може да

възникне пожар, електрически удар

• Не поставяйте телевизора на места, изложени на високи

температури, например директна слънчева светлина, близо

до радиатор или отоплително тяло. В такива условия

телевизорът може да прегрее, което да причини

деформация на корпуса и/или повреда на телевизора.

• Не използвайте устройството, ако сте с мокри ръце, когато

капакът на устройството е свален или с аксесоари, които не

са препоръчани от производителя. По време на

гръмотевични бури изключвайте телевизора от мрежата от

220 V, също изваждайте антенния кабел.

• Не монтирайте телевизора така, че да

се стърчи в пространството. Може да

възникне нараняване или повреда от

сблъсък на човек или предмет в

• Не хвърляйте нищо към телевизора. Стъклото на екрана

може да се счупи и да експлодира при удара и да причини

сериозни наранявания.

• Ако повърхността на дисплея се пропука, не я докосвайте,

докато не изключите захранващия кабел. В противен случай

може да получите токов удар.

Когато не използвате устройството

• Поради причини, свързани с безопасността и околната

среда, ви препоръчваме да изключвате телевизора от

мрежата, когато не планирате да го използвате няколко

• Телевизорът не е изключен от мрежата, когато е изключен

от копчето. За да изключите напълно устройството,

изключете кабела на захранването от електрическата

• Някои телевизори притежават функции, които изискват

оставянето на устройството в режим Готовност.

• Не позволявайте на деца да се качват върху телевизора.

• Пазете малките аксесоари далеч от деца, за да не бъдат

погълнати от тях по невнимание.

Ако възникнат следните проблеми...

Незабавно изключете телевизора и извадете захранващия

кабел в случай, че възникне някои от следните проблеми.

Консултирайте се с вашия Sony доставчик или с упълномощен

сервиз на Sony дали е наложително телевизорът да бъде

проверен от квалифициран сервиз.

 Захранващият кабел е повреден.

 Гнездото на контакта не захваща стабилно щепсела.

 Телевизорът е повреден, понеже е изпуснат, ударен или

нещо е хвърлено по него.

 Течни или твърди предмети са попаднали в отворите на

BG GB FR ES BG DE PT IT SE DK FI NO PL CZ SK HU RO BG BG GR TR RU UA

Относно температурата на LCD монитора

Когато LCD мониторът се използва продължително време,

околният панел се затопля. Може да усетите топлината, ако

КОНЗОЛА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА

Информацията по-долу показва правилната работа с

конзолата за закрепване към стена. Уверете се, че сте

прочели внимателно информацията и използвате правилно

конзолата за закрепване към стена.

Непременно спазвайте следните мерки за безопасност, за да

предотвратите сериозни наранявания от огън, електрически

удар, преобръщане или изпускане на продукта.

• Поверете монтажа на лицензирани изпълнители и дръжте

децата настрани по време на монтажа.

• Уверете се, че сте възложили преместването или

демонтажа на телевизора на лицензирани изпълнители.

• Не сваляйте винтове и други елементи след монтажа на

• Не променяйте частите на конзолата за закрепване към

• Не монтирайте друго на конзолата оборудване, освен този

• Не подлагайте конзолата за закрепване към стена на

никакъв друг товар, освен телевизора.

• Не се облягайте и не увисвайте от телевизора.

• Не третирайте телевизора с прекалена сила по време на

почистване или поддръжка.

За търговци и подизпълнители на Sony:

Следните инструкции са само за търговците и

подизпълнителите на Sony. Уверете се, че сте прочели

мерките за безопасност, описани по-долу, и обърнете

специално внимание на безопасността по време на монтажа,

поддръжката и проверката на продукта.

• Когато монтирате или боравите с телевизора, дръжте го

отстрани. Не повдигайте телевизора за стойката.

• Не монтирайте конзолата за закрепване към

стена на стенни повърхности, където ъглите

или страните на телевизора са издадени

настрани от повърхността на стената.

• Не монтирайте телевизора над или под

• Монтирайте здраво конзолата за

закрепване към стенакъм стената, като

следвате указанията в тези инструкции за

работа. Ако някой от винтовете е разхлабен

или изпадне, конзолата за закрепване към

стена може да падне и да причини

нараняване или материални щети.

• Използвайте предоставените винтове и

монтажни елементи правилно, като

следвате указанията в тези инструкции за работа. Ако

използвате заместващи елементи, телевизорът може да

падне и да причини наранявания на лица или повреда на

• Сглобете конзолата правилно, като следвате процедурата,

описана в тези инструкции за работа.

• Уверете се, че затягате здраво винтовете в указаното

• Внимавайте да не ударите телевизора по време на

• Уверете се, че монтирате телевизора на стена, която е

• След правилния монтаж на телевизора, обезопасете

• Не позволявайте захранващият проводник

или свързващите кабели да бъдат

притискани, тъй като вътрешните

проводници могат да бъдат изложени и да

се получи късо съединение или

електрически пробив.

Гледане на телевизия

• Някои хора могат да усетят неудобство (като напрягане на

очите, умора или гадене) докато гледат 3D видео

изображения или играят стереоскопични 3D игри. Sony

препоръчва на всички зрители да правят редовни почивки

когато гледат 3D видео изображения или играят на

стереоскопични 3D игри. Продължителността и честотата на

необходимите почивки е различна за всеки човек. Вие

трябва да решите кое е най-добро за вас. Ако изпитате

някакво неудобство, трябва да спрете да гледате 3D видео

изображения или да играете стереоскопични 3D игри,

докато неудобството отмине; консултирайте се с лекар, ако

сметнете за необходимо. Също така трябва да прегледате

(i)ръководството за употреба на всяко друго устройство или

медия, използвани с този телевизор и (ii)нашия уебсайт

(http://support.sony-europe.com/) за най-новата

информация. Зрението на малките деца (особено на тези

под шестгодишна възраст) все още се развива. Обърнете се

към лекар (педиатър или очен лекар), преди да позволите

на малки деца да гледат 3D видео изображения или да

играят на стереоскопични 3D игри. Възрастните трябва да

наблюдават малките деца, за да гарантират, че те спазват

описаните по-горе препоръки.

• Не използвайте, съхранявайте или оставяйте 3D очилата

или батерията близо до огън, или на места с висока

температура, например на директна слънчева светлина или

в нагрети от слънцето автомобили.

• Когато използвате функцията за симулиране на 3D, моля

имайте предвид, че показваното изображение е променено

спрямо оригиналното, което се дължи на конвертирането,

извършено от този телевизор.

• Гледайте телевизия в средно осветена стая, тъй като

гледането на телевизия в слабо осветена стая натоварва

допълнително очите ви.

• Когато използвате слушалки, настройте силата на звука, за

да предотвратите увреждане на слуха.

• Въпреки че LCD екранът е изработен по високо-прецизна

технология и повече от 99,99% от пикселите му са

ефективни, върху LCD екрана може трайно да се появят

черни или светли точки (червени, сини или зелени). Това е

структурна особеност на LCD панела и не представлява

• Не натискайте и не драскайте предния филтър и не

поставяйте предмети върху устройството. Изображението

може да е неравномерно или LCD панелът може да се

• Ако използвате устройството на студено място, картината

може да се замъгли или да стане по-тъмна. Това не е

неизправност. Този феномен изчезва, когато температурата

• Когато на екрана продължително време са показани

неподвижни изображения, възможно е да се появят

остатъчни образи. Те могат да изчезнат след няколко

• Екранът и корпусът се затоплят, когато използвате

устройството. Това не е неизправност.

• LCD екранът съдържа малко количество течни кристали.

Следвайте местните правила и закони за изхвърляне на

Поддръжка и почистване на повърхността

на екрана/корпуса на телевизора

Уверете се, че сте изключили свързания към телевизора

захранващ кабел, преди да започнете почистване.

За да предотвратите повреда на покритието на екрана,

следвайте инструкциите, изброени по-долу.

• За да премахнете праха от повърхността на екрана/корпуса,

почиствайте с меко сухо парче плат. Ако полепналият прах

не може да се почисти, почиствайте екрана с меко парче

плат, леко навлажнено със слаб почистващ разтвор.

• Никога не пръскайте вода или разтвор

директно върху телевизора. Може да се

образуват капки, които да потекат до

дъното на екрана или по външните части

да навлезнат в телевизора и да го

• Не използвайте грапави парчета плат,

почистващи препарати на алкална/киселинна основа,

почистващи прахове или разтвори, като например алкохол,

бензол, разредител или инсектицид. Използването на

такива вещества или продължителният контакт с гума или

винил може да повреди повърхността на екрана или

повърхността на корпуса на устройството.

• Препоръчва се периодично почистване с прахосмукачка на

отворите за проветряване с цел осигуряване на правилна

• Когато регулирате ъгъла на телевизора, местете бавно

устройството, за да предотвратите изместване на

телевизора или падане от масата или стойката.

Допълнително оборудване

• Не дръжте близо до телевизора допълнителните

компоненти или каквото и да е било оборудване,

излъчващо електромагнитни вълни. В противен случай е

възможно картината и/или звукът да бъдат със смущения.

• Това оборудване е тествано и съответства на изискванията

на Директива EMC, като използва свързващ сигнален кабел

Препоръки за конектор тип F

Вътрешният проводник трябва да е издаден спрямо

свързващата част наймалко 1,5 mm.

Внимание при работа с дистанционното

• Съблюдавайте правилната полярност при поставяне на

• Не използвайте съвместно батерии от различен тип, както и

стари и нови батерии.

• Изхвърляйте изразходваните батерии по щадящ околната

среда начин. В някои населени места е възможно

изхвърлянето на батериите да е регулирано нормативно.

Консултирайте се с местните власти.

• Работете внимателно с дистанционното управление. Не го

изпускайте, не стъпвайте върху него и не изливайте никакви

течности върху него.

• Не поставяйте дистанционното управление в близост до

източници на топлина, на пряка слънчева светлина или в

стая с повишена влажност.

Безжична функция на продукта

• Не работете с уреда близо до медицинско оборудване

(пейсмейкър и др.), защото може да доведе до повреда на

медицинското оборудване.

• Макар, че този уред предава/приема кодирани сигнали,

внимавайте за неоторизирано прихващане. Не носим

отговорност за възникнали в резултат проблеми.

КОНЗОЛА ЗА ЗАКРЕПВАНЕ КЪМ СТЕНА

• Ако използвате дълго време телевизора, монтиран на

конзолата за закрепване към стена, стената зад или над

телевизора може да се обезцвети или тапетът да се отлепи,

в зависимост от материала на стената.

• Ако конзолата за монтаж на стена бъде премахната от

стената след монтажа, остават отвори от винтовете.

• Не използвайте конзолата за закрепване към стена на

място, на което тя ще е подложена на механични вибрации.

Изхвърляне на телевизора

Третиране на стари електрически

и електронни уреди (приложимо

в Европейския съюз и други

Европейски страни със системи за

разделно събиране на отпадъци)

Този символ върху устройството или върху

неговата опаковка показва, че този продукт

не трябва да се третира като домакински

отпадък. Вместо това той трябва да бъде

предаден в съответния събирателен пункт за рециклиране на

електрически и електронни уреди. Като предадете този

продукт на правилното място, Вие ще помогнете за

предотвратяване на негативните последствия за околната

среда и човешкото здраве, които биха възникнали при

изхвърлянето му на неподходящо място. Рециклирането на

материалите ще спомогне да се съхранят природните

ресурси. За подробна информация относно рециклирането

на този продукт можете да се обърнете към местната градска

управа, фирмата за събиране на битови отпадъци или

магазина, откъдето сте закупили продукта.

Третиране на използвани

батерии (приложимо в

Европейския Съюз и други

европейски държави със системи

за разделно събиране на

Този символ върху батерията или върху опаковката показва,

че батерията, доставена с този продукт, не трябва да се

третира като домакински отпадък. При някои батерии този

символ се използва в комбинация с означение на химически

елемент. Означението на химическия елемент живак (Hg) или

олово (Pb) се добавя ако батерията съдържа повече от

0,0005% живак или 0,004% олово. Като предадете тази

батерия на правилното място, Вие ще помогнете за

предотвратяване на негативните последствия за околната

среда и човешкото здраве, които биха възникнали при

изхвърлянето им на неподходящо място. Рециклирането на

материалите ще спомогне да се съхранят природните

ресурси. За продукти, които от гледна точка на безопасност,

правилен начин на действие или съхранение на данни

изискват батерията да бъде постоянно свързана (вградена),

тази батерия трябва да бъде подменяна само от

квалифициран сервизен персонал. За да сте сигурни, че

вградената батерия ще бъде третирана правилно, предайте

стария продукт в събирателен пункт за рециклиране на

електрически и електронни уреди. За всички останали

батерии моля прочетете в упътването как да извадите по

безопасен начин изважда батерията от продукта. Предайте я

в събирателния пункт за рециклиране на използвани

батерии. За подробна информация относно рециклирането

на този продукт или батерия можете да се обърнете към

местната градска управа, фирмата за събиране на битови

отпадъци или магазина, откъдето сте закупили продукта.

(Препоръчителна схема на конектор тип F)

BG GB FR ES BG DE PT IT SE DK FI NO PL CZ SK HU RO BG BG GR TR RU UA

Монтиране на телевизора на стената

Поставката за маса на вашия телевизор ще се използва като част от конзолата за

закрепване към стена.

• Вижте страница 3 (Информация за безопасност) и страница 5 (Предпазни мерки) в КОНЗОЛА ЗА ЗАКРЕПВАНЕ

КЪМ СТЕНА, преди да извършите монтажа на конзолата за закрепване към стена. • Ако поставката за маса е прикрепена към телевизора, откачете я преди това.• Когато обезопасявате стойката или когато сваляте поставката за маса от телевизора, го поставете с екрана надолу на равна и стабилна повърхност, покрита с дебела и мека кърпа, която е по-голяма от него, за да предотвратите повреда на повърхността на LCD дисплея.• След като подвижните части бъдат откачени от стойката, запазете ги заедно с винтовете на сигурно място.• Когато закрепвате отново поставката за маса, затегнете винтовете (свалени по-рано) към оригиналните отвори на гърба на телевизора.• Преди да включите телевизора, уверете се, че той е във вертикална позиция. Телевизорът не трябва да се включва към захранването с LCD панела с лицето надолу, за да се избегне нееднородност на картината. За да свалите поставката за маса от телевизора

За монтажа на този продукт се изисква достатъчен опит. Възложете монтажа на дистрибуторите на

Sony или на лицензирани изпълнители и обърнете специално внимание на безопасността по време

на монтажа. Sony не носи отговорност за щети или наранявания, възникнали поради лошо

извършен или неправилен монтаж или поради монтаж на друго, освен указания продукт. Вашите

законни права (ако са налице такива) не са нарушени.

До дистрибуторите на Sony и подизпълнителите

За монтажа на този продукт се изисква достатъчен опит. Прочетете тези инструкции за работа

внимателно с цел безопасно извършване на монтажните дейности. Sony не носи отговорност за

повреди или наранявания, причинени от неправилни действия или монтаж.

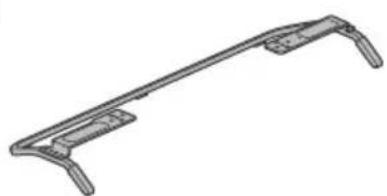

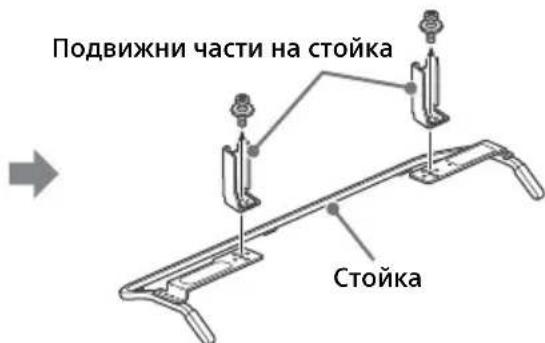

Подвижни части на стойка

Аксесоари на конзола за закрепване към стена (приложени)

Винтове за основа за закрепване към стена (диаметър 8 mm, не са приложени) KDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (8)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (4) Монтаж на конзолите на стената

A Хартиен шаблон B Основа за закрепване към стенаKDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) C Протектор на стойкатаKDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) D Винт (+PSW 6 × 12) (2) E Дистанционна втулка (2) F Покриваща пластина на конзолатаKDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) G Винт (+PSW 4 × 10) KDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) H9

BG GB FR ES BG DE PT IT SE DK FI NO PL CZ SK HU RO BG BG GR TR RU UA

2 Уверете се, че има достатъчно място на стената и че тя може да поддържа поне

четири пъти тежестта на телевизора.

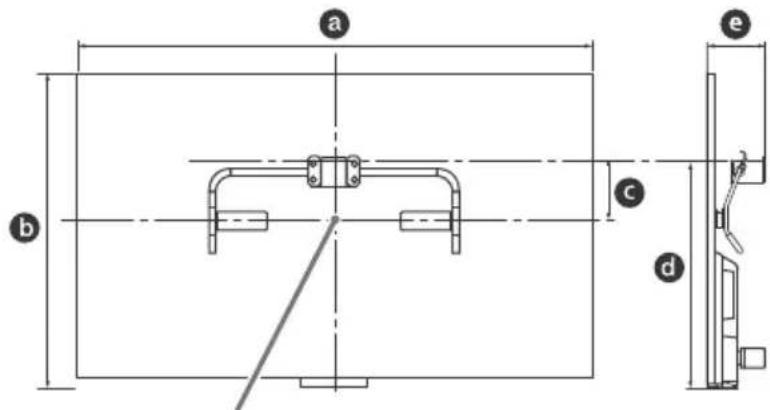

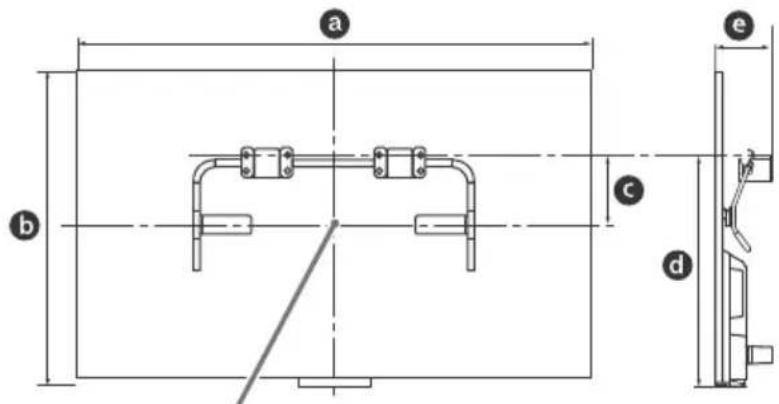

Вижте следната таблица относно инсталиране на телевизора на стената. Вижте

страница 15-18 (Спецификации) относно теглото на телевизора.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB

• Числата в таблицата може малко да се различават в зависимост от начина на извършване на монтажа.

Размер на центъра на

Централна точка на екрана

Централна точка на екрана10

3 Направете знак на хартиения шаблон A, който показва центъра на екрана на вашия

4 Залепете хартиения шаблон A към стената с лепенки и пробийте отвори в

зависимост от номерацията на хартиения шаблон A, като използвате електрическа

5 Свалете хартиения шаблон A от стената.

6 Закачете правилно основата за закрепване към стена B към стената, като

използвате винтове (диаметър 8 mm, не са приложени).

Линия на хартиен шаблон A

BG GB FR ES BG DE PT IT SE DK FI NO PL CZ SK HU RO BG BG GR TR RU UA

1 Свалете винтовете от задната част на телевизора. Запазете свалените винтове на сигурно място, далече от деца. 2 Поставете щифтa (от протектора на стойката C) в отвора на стойката H, после

огънете нагоре протектора на стойката C. Проверете дали протекторът на стойката C е здраво закрепен към стойката H. 3 Закачете стойката H към телевизора, като използвате приложените винтове D.

Закачете дистанционните втулки E в отворите, указани със знак триъгълник f. KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB е използван с цел илюстрация. Подготовка за монтаж на телевизора

1 Уверете се, че сте свързали и събрали кабелите преди да монтирате телевизора на стената. 2 Монтирайте телевизора на стената. После проверете дали протекторът на стойката

C е здраво фиксиран в основата за закрепване към стена B и че дистанционните

втулки E допират стената. Закачете покриващата пластина на конзолата F, като използвате приложените винтове G. Монтаж на телевизора на стената

BG GB FR ES BG DE PT IT SE DK FI NO PL CZ SK HU RO BG BG GR TR RU UA

Размери на позициите на отворите в стената

При поискване предайте следната информация на лицензираните изпълнители.

Използвайте винтове (диаметър 8 mm, не са приложени), за да монтирате основата за

закрепване към стена B на стената.

Непременно използвайте приложения хартиен шаблон A, който показва действителната

позиция на основата за закрепване към стена за улеснение на монтажа.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL‐50W70xB KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB За инструкции относно монтажа на конзолата за закрепване на стена за вашия модел телевизор вижте следната уеб страница:www.sony.eu/tv/wall-mount-bracket-manual

Когато LED осветлението мига в червено,

пребройте премигванията (интервалът е

Ако LED осветление мига в червено,

нулирайте Телевизия, разкачете

захранващия кабел от Телевизия за две

минути, след това включете Телевизия.

Ако проблемът продължава, свържете се с

вашия доставчик или център за обслужване

на Sony с броя на премигванията в червено

на LED осветление (интервалът е три

секунди). Натиснете / на Телевизия, за да

го изключите, разкачете захранващия кабел

и информирайте вашия доставчик или

център за обслужване на Sony.

Когато LED осветлението не мига,

проверете елементите в таблиците, както

Можете също да видите [Отстраняване на

неизправности] в i-Manual или да изпълните

самодиагностика, като изберете [Помощ]

t [Поддръжка за потребители] t

[Самодиагностика]. Ако проблемът

продължава, телевизорът ви трябва да бъде

проверен от квалифициран сервизен техник.

Няма картина (екранът е тъмен) и няма

звук.  Проверете връзката с антената/кабела. Включете телевизора към AC захранване и натиснете / на дистанционното на

Някои програми не могат да бъдат

настроени.  Проверете връзката с антената или сателитната чиния.  Сателитният кабел може да е накъсо или да има проблеми със свързването на кабела.

Проверете кабелната връзка и изключете

телевизора от бутона за включване/

изключване, после го включете отново.  Въведената честота е извън обхват. Свържете се с компанията, разпространител на

Няма намерени кабелни ТВ услуги

(програми).  Проверете кабелната връзка или конфигурацията на настройката.  Опитайте [Автомат. цифрова настройка], като изберете [Антена] вместо [Кабел].

Дистанционното управление не работи.  Сменете батериите. Вашият телевизор може да е в режим SYNC. Натиснете SYNC MENU, изберете [ТВ контрол],

след това изберете [Home (Меню)] или [Опции]

за управление на телевизора.

Паролата за [Родителски контрол] е била

забравена.  Въведете 9999 за ПИН код. (ПИН кодът 9999 се приема винаги.)

Рамката на телевизора се затопля.  Когато телевизорът се използва продължително време, рамката му се затопля.

Може да усетите топлина, когато я докоснете с

Прекъснало аудио или замръзнало видео,

празен екран или телевизорът не реагира

на команди от бутоните на телевизора или

дистанционното управление.  Направете обикновено рестартиране на телевизора, като го изключите от

променливотоковото захранване за 2 минути и

след това го включите отново.

Не можете да намерите бутоните /,

CH+/–,  +/–, ///, , и HOME на

телевизора.  Вижте илюстрацията по-долу относно местоположението на бутоните на телевизора.

Задна част на телевизора15

BG GB FR ES BG DE PT IT SE DK FI NO PL CZ SK HU RO BG BG GR TR RU UA LED осветлението е включено.

 Ако не искате LED осветлението да свети,

можете да го изключите.

Натиснете HOME, после изберете

[Настройки] t [Системни настройки] t [Общи

настройки] t [LED осветление] t [Изкл.].

Можете също да натиснете OPTIONS, после да

изберете [LED осветление] t [Изкл.].

Не може да се свърже с безжичен рутер

 Ако използвате WEP защита, изберете [Лесно]

t [Wi-Fi] t [Избор на мрежа от списък].

После изберете мрежовото име (SSID), към

което искате да се свържете.

Не може да намери необходимото

мрежово име в настройката на мрежата.

 Изберете [[Ръчно въвеждане]] и натиснете ,

за да въведете мрежовото име.

държава/регион: B/G, D/K, L, I, M

Покритие на каналите

Аналогова: UHF/VHF/кабел, В зависимост от

вашия избор на държава/регион.

Цифрова: UHF/VHF/кабел, В зависимост от

вашия избор на държава/регион.

Входно/изходни жакове

75 ома външен терминал за VHF/UHF

Конектор тип F, женски IEC169-24, 75 ома.

Разпределяне по 1 кабел EN50494.

Една над друга: 1080p (30 Hz), 1080/24p,

(поддръжка на субуфер)

Порт за USB HDD устройство (само 1),

CAM (модул за условен достъп) гнездо

10BASE-T/100BASE-TX конектор (в зависимост

от условията на работа на мрежата, скоростта

на пренос на данните може да се различава.

10BASE-T/100BASE-TX за този телевизор не

гарантира скорост и качество на

Относителна влажност 10 % – 80 % (без

образуване на конденз)

Изисквания за захранване

Консумация на енергия

Средно годишно потребление на енергия*

0,5 W (10 W в режим на актуализация на

1 Консумация на енергия на година, базирано на консумацията на телевизор, който работи 4 часа на ден, 365 дни. Действителната консумация на енергия зависи от това как се използва телевизора. *

2 Указаната консумация на енергия в режим Готовност се достига след като телевизорът приключи необходимите вътрешни процеси. Забележка • Знакът “x” в името на модела съответства на число, отнасящо се до дизайна и цвета на телевизора.• Не изваждайте имитационната карта от TV CAM (модул за условен достъп) слота, освен за да поставите смарт карта с CAM.• Наличието на опционални аксесоари зависи от държавата/региона/модела на телевизора и наличността.• Дизайнът и спецификациите подлежат на промяна без предупреждение.• Този телевизор включва MHL 2. Забележка за цифровата функция на

• Всяка функция, свързана с цифровата

телевизия ( ), ще работи само в

държавите и областите, в които се

предлагат DVB-T/DVB-T2 (MPEG-2 и

H.264/MPEG-4 AVC) цифрови наземни

сигнали, или там, където има достъп до

съвместима с DVB-C (MPEG-2 и H.264/

MPEG-4 AVC) кабелна услуга. Проверете

при вашия местен доставчик дали там,

където живеете, можете да приемате

DVB-T/DVB-T2 сигнал или попитайте

вашия доставчик на кабелна телевизия

дали тяхната DVB-C кабелна услуга е

подходяща за съвместна работа с този

• Възможно е вашият кабелен доставчик

да ви поиска такса за своите услуги или

да поиска да се съгласите с правилата и

условията, който той налага.

• Въпреки че този телевизор отговаря на

DVB-T/DVB-T2 и DVB-C спецификациите,

съвместимостта му с бъдещи DVB-T/

DVB-T2 цифрови наземни и DVB-C

цифрови кабелни излъчвания не е

• Възможно е определени цифрови

функции на телевизора да не работят в

някои държави/региони и DVB-C

кабелната услуга може да не работи

правилно с някои доставчици.18

Информация за търговски марки

• Термините HDMI и HDMI High-Definition

Multimedia Interface, както и логото HDMI

са търговски марки или запазени

търговски марки на HDMI Licensing LLC в

САЩ и други държави.

• DLNA®, логото на DLNA и DLNA CERTIFIED® са търговски марки, марки за

услуги или сертифицирани марки на

Digital Living Network Alliance.

• Произведено по лиценз на Dolby

Laboratories. Dolby и символът двойно

“D” са регистрирани търговски марки на

• “BRAVIA” и са търговска марка

на Sony Corporation.

• TrackID е търговска марка или

регистрирана търговска марка на Sony

Mobile Communications AB.

• Gracenote, Gracenote eyeQ, Gracenote

Gracenote MusicID, логото и логотипът

Gracenote, както и логото “Powered by

Gracenote” са регистрирани търговски

марки или търговски марки на Gracenote

в САЩ и/или други държави.

• Opera® Devices SDK from Opera Software

ASA. Copyright 1995-2014 Opera Software

ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct и Miracast са търговски

марки или запазени търговски марки на

• Логото “Sony Entertainment Network” и

търговски марки на Sony Corporation.

• MHL, Mobile High-Definition Link и логото

MHL са търговски марки или

регистрирани търговски марки на MHL Licensing, LLC.

• За DTS патенти, вижте

http://patents.dts.com. Произведено по

лиценз на DTS Licensing Limited. DTS,

символът, & DTS и символът заедно са

регистрирани търговски марки, а DTS Digital Surround е търговска марка на

DTS, Inc. © DTS, Inc. Всички права

Inc. Portions © UEI 2000 – 2013

• Знакът Bluetooth® и логата са

собственост на Bluetooth SIG, Inc. и

използването на тези знаци от Sony

Corporation е по лиценз. Останалите

търговски марки и търговски имена

принадлежат на съответните им

• DiSEqC™ е търговска марка на EUTELSAT.

Този телевизор поддържа DiSEqC 1.0.

Този телевизор не е предназначен за

управление на антени с мотор.2

За полезна информация отноcно продуктите на
