GEBRUIKSAANWIJZING KDL42W706 SONY

Voorzorgsmaatregelen. . . . . . . . . . . . . . . . . . 5

De televisie aan een muur bevestigen. . . 7

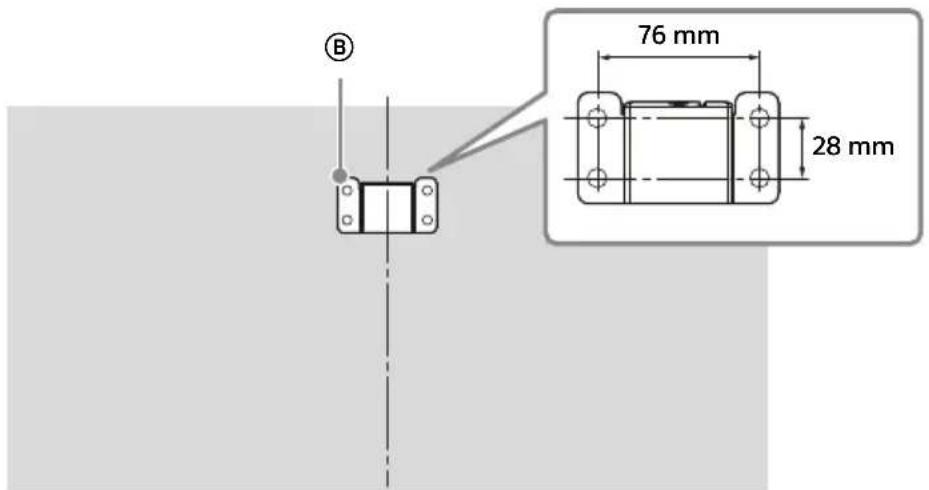

De steun aan de muur bevestigen . . . . . . . .8

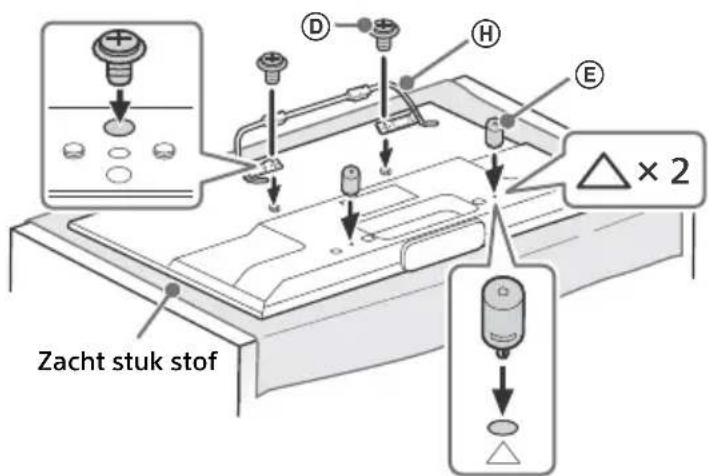

De nodige voorbereidingen treffen voor

het bevestigen van de televisie. . . . . . . . . . 11

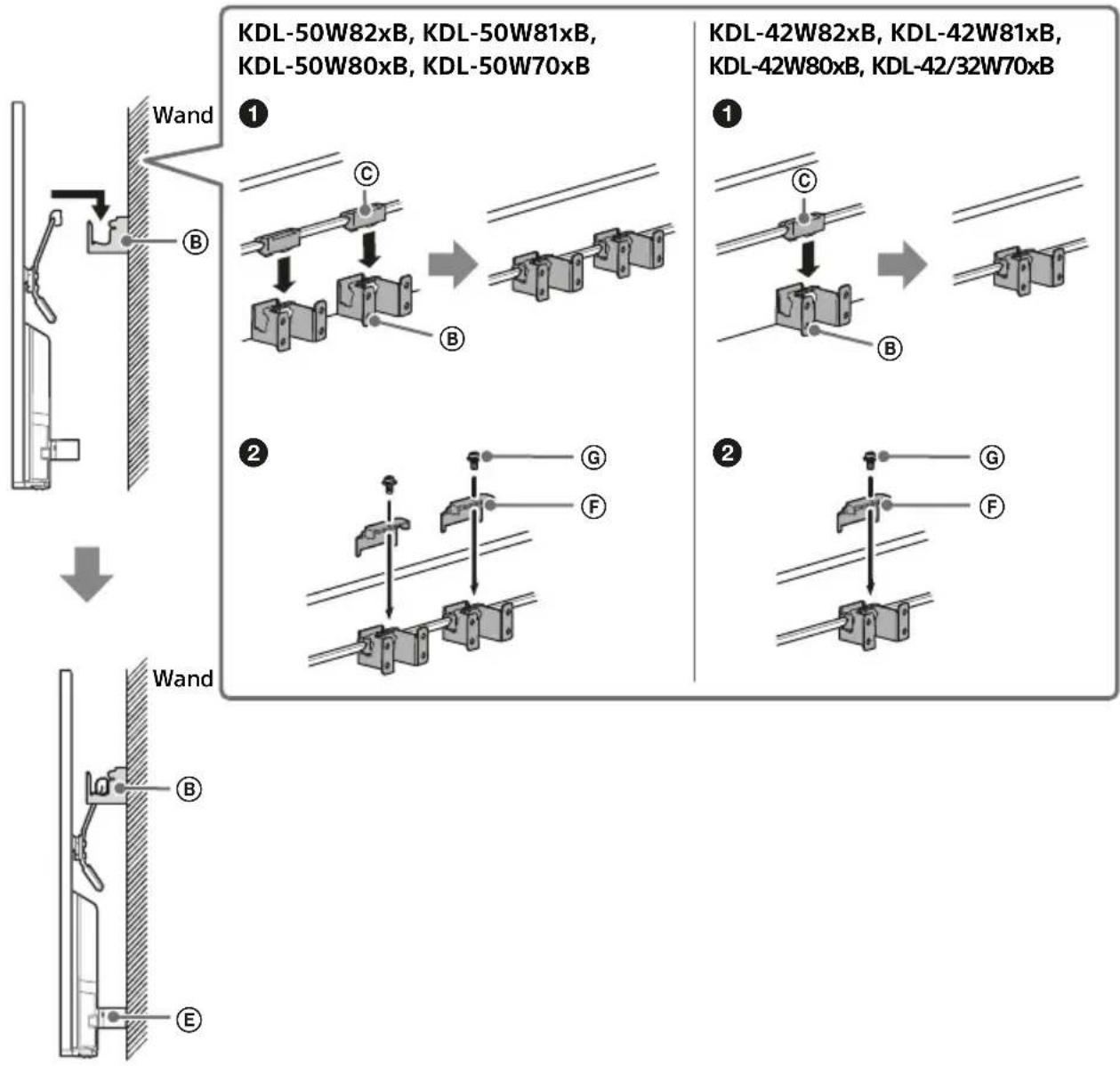

De televisie aan de muur bevestigen . . . . . 12

Problemen oplossen . . . . . . . . . . . . . . . . 14

Problemen en oplossingen . . . . . . . . . . . . . 14

Inleiding Bedankt dat u hebt gekozen voor dit Sony product. Alvorens de televisie te gebruiken, dient u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst.Opmerken • Lees het onderdeel "Veiligheidsinformatie" (pagina 3) voor u de televisie gebruikt.• Instructies voor het “De televisie aan een muur bevestigen” staan vermeld in de gebruiksaanwijzing van deze televisie.• De afbeeldingen en illustraties die gebruikt worden in de handleiding Snel aan de slag en in deze handleiding gelden uitsluitend als referentie en kunnen verschillen van het eigenlijke product. Locatie van het identificatielabel Het label met het modelnummer, de productiedatum (maand/jaar) en de voedingsklasse van de televisie bevinden zich op de achterkant van de televisie of de verpakking.Het label voor het modelnummer en het serienummer van de netadapter bevinden zich op de onderkant van de netadapter.

WAARSCHUWING OM DE VERSPREIDING VAN VUUR TEGEN TE GAAN, HOUDT U KAARSEN OF ANDERE VUURHAARDEN ALTIJD UIT DE BUURT VAN DIT PRODUCT.

Opmerking voor draadloos

signaal Hierbij verklaart Sony Corporation dat het toestel in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.Nadere informatie kunt u vinden op:http://www.compliance.sony.de/Opmerking voor klanten: de volgende informatie is enkel van toepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen.Het draadloze systeem van een tv kan worden gebruikt in de volgende landen:AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, MEDeze apparatuur kan worden gebruikt in andere niet-Europese landen.

BELANGRIJK BERICHT Dit product werd geproduceerd door of in opdracht van Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Vragen met betrekking tot product conformiteit gebaseerd op EU-wetgeving kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service- of garantiezaken verwijzen wij u door naar de adressen in de afzonderlijke service of garantie documenten.GB FR ES NL DE PT IT SE DK FI NO PL CZ SK HU RO BG GR TR RU UA

NL WAARSCHUWING Batterijen mogen niet worden blootgesteld aan te hoge

temperaturen, bijvoorbeeld zonneschijn, vuur en dergelijke.

Installatie/configuratie

Installeer en gebruik de televisie volgens de instructies hieronder

om het risico op brand, elektrische schok, schade en/of letsel te

• Het televisietoestel moet in de buurt van een goed toegankelijk

stopcontact worden geplaatst.

• Plaats de televisie op een stabiel, effen oppervlak om te

vermijden dat hij valt en letsel of schade aan de televisie

• Laat wandinstallaties alleen door gekwalificeerd

servicepersoneel uitvoeren.

• Het wordt om veiligheidsredenen aanbevolen accessoires van

Sony te gebruiken, zoals:

• Gebruik de schroeven die bij de wandmontagesteun geleverd

zijn voor het bevestigen van de montagehaken (standaard) aan

het televisietoestel. De bijgeleverde schroeven zijn ontworpen

zoals aangegeven op de afbeelding, wanneer gemeten vanaf

het bevestigingsoppervlak van de montagehaak (standaard).

De diameter en de lengte van de schroeven verschillen naar

gelang het model van de wandmontagesteun.

Het gebruik van andere schroeven dan de meegeleverde

schroeven kan resulteren in interne schade van het

televisietoestel of kan ertoe leiden dat de televisie valt enz.

• Voordat u het televisietoestel transporteert, moet u alle snoeren

• Voor het transport van een groot televisietoestel zijn twee of

drie personen nodig.

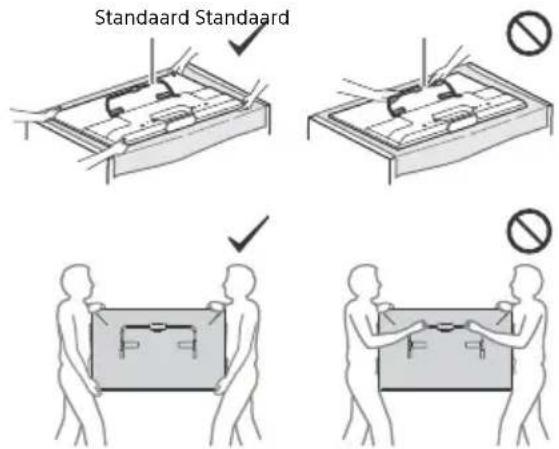

• Wanneer de televisie met de hand wordt gedragen, dient u deze

als volgt vast te houden. Druk niet tegen het LCD-scherm en het

kader rond het scherm.

• Wanneer u het televisietoestel vervoert, mag u dit niet

blootstellen aan schokken of sterke trillingen.

• Als u het televisietoestel naar de reparateur brengt of vervoert,

verpakt u het in de oorspronkelijke doos en

verpakkingsmaterialen.

Voorkomen dat de televisie valt

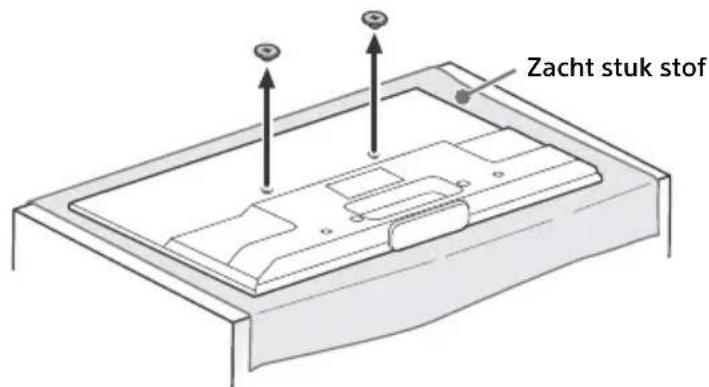

• Voordat u de kolomschroef installeert, legt u het scherm met de

voorzijde naar beneden gericht op een stabiel werkoppervlak

dat groter is dan de tv.

• Om schade aan het oppervlak van het LCDscherm te

voorkomen, dient u een zacht stuk stof op het werkoppervlak te

• Bedek nooit de ventilatie-openingen en steek nooit iets

daardoor naar binnen.

• Houd ruimte vrij rond het televisietoestel zoals hierna wordt

• Het wordt aanbevolen de wandmontagesteun van Sony te

gebruiken voor een goede luchtcirculatie.

Installatie aan de wand

Installatie op de standaard

• Voor een goede ventilatie en om ophoping van vuil en stof te

 Plaats het televisietoestel niet plat op de grond en installeer

het niet ondersteboven, achterstevoren of gedraaid.

 Installeer het televisietoestel niet op een plank, kleed, bed of

 Dek het televisietoestel niet af met een doek, zoals gordijnen,

of voorwerpen als kranten enz.

 Installeer het televisietoestel niet zoals hierna wordt getoond.

Hanteer het netsnoer en het stopcontact als volgt om het risico

op brand, elektrische schok of schade en/of letstel te vermijden:

 Gebruik alleen Sony-netsnoeren en geen netsnoeren van

andere leveranciers.

 Steek de stekker volledig in het stopcontact.

 Gebruik het televisietoestel uitsluitend op een wisselspanning

 Koppel voor alle veiligheid het netsnoer los als u de kabels

aansluit en let erop dat u niet over de kabels struikelt.

 Verwijder het netsnoer uit het stopcontact voordat er

werkzaamheden aan het televisietoestel worden uitgevoerd of

het wordt verplaatst.

 Houd het netsnoer uit de buurt van warmtebronnen.

 Verwijder de stekker uit het stopcontact en reinig deze

regelmatig. Indien de stekker wordt bedekt door stof of vocht,

kan de isolatie verslechteren, hetgeen brand kan veroorzaken.

Veiligheidsinformatie

Schroef (geleverd bij

Montagehaak (Standaard)

Haakbevestiging op de

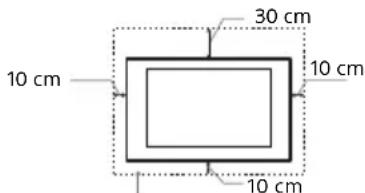

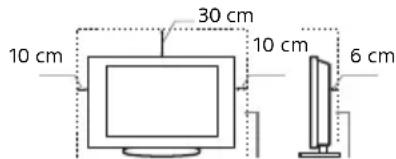

Houd minimaal deze ruimte vrij rond het toestel.

Houd minimaal deze ruimte vrij rond het toestel.

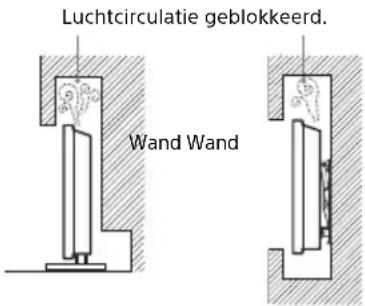

Luchtcirculatie geblokkeerd.

• Gebruik het meegeleverde netsnoer niet voor andere

• Zorg dat het netsnoer niet te veel wordt afgeklemd, gebogen of

gedraaid. Hierdoor kunnen de draden worden blootgelegd of

• Pas het netsnoer niet aan.

• Plaats geen zware voorwerpen op het netsnoer.

• Trek nooit aan het netsnoer zelf als dit wordt losgekoppeld.

• Sluit niet te veel apparaten aan op hetzelfde stopcontact.

• Gebruik geen stopcontact waarbij de stekker slecht contact

OPMERKING OVER STROOMADAPTER Waarschuwing

Stel dit toestel niet bloot aan regen of vocht om het risico op

brand of een elektrische schok te vermijden.

Plaats geen voorwerpen die met een vloeistof gevuld zijn, zoals

een vaas, op het toestel om brand of een elektrische schok te

vermijden. Installeer dit apparaat niet in een besloten ruimte

zoals een boekenrek of dergelijke.

• Zorg ervoor dat het stopcontact zich in de buurt van het toestel

bevindt en gemakkelijk bereikbaar is.

• Gebruik de stroomadapter en het netsnoer die bij de televisie

• Gebruik geen andere stroomadapter. Dit kan een storing

• Sluit de stroomadapter aan op een gemakkelijk bereikbaar

• Rol het netsnoer niet op rond de

stroomadapter. De draad kan

doorgesneden worden en/of dit kan een

storing van de mediaontvanger

• Raak de stroomadapter niet met natte handen aan.

• Als u iets abnormaals aan de stroomadapter opmerkt, verwijder

deze dan meteen uit het stopcontact.

• Zolang als de stekker van het toestel in het stopcontact steekt,

is het toestel niet afgekoppeld van het net, zelfs als het is

• Bij langdurig gebruik kan de stroomadapter warm worden. De

adapter kan heet aanvoelen als u deze met de hand aanraakt.

Installeer/gebruik het televisietoestel niet op locaties, in

omgevingen of situaties die hierna worden weergegeven. Het

televisietoestel kan dan slecht gaan functioneren en brand,

elektrische schok, schade en/of letsel veroorzaken.

• Buiten (in direct zonlicht), aan de kust, op een schip of ander

vaartuig, in een voertuig, in medische instellingen, op instabiele

locaties, in de buurt van water, regen vocht of rook.

• Als de tv in de kleedkamer van een

openbare badruimte of hete bron wordt

gehangen, kan de tv beschadigd worden

door zwavel in de lucht.

• Om de beste beeldkwaliteit te garanderen, mag u het scherm

niet blootstellen aan rechtstreekse lichtstralen of zonlicht.

• Vermijd het verplaatsen van de tv van een koude plaats naar

een warme plaats. Plotse veranderingen in de

kamertemperatuur kunnen condensatie veroorzaken. Dat kan

ervoor zorgen dat de beeld- en/of kleurkwaliteit van de tv slecht

is. Als dat het geval is, dient u het vocht volledig te laten

verdampen voordat u de tv inschakelt.

• Locaties die heet, vochtig of zeer stoffig zijn; waar insecten

kunnen binnendringen; waar het toestel kan worden

blootgesteld aan mechanische trillingen, in de buurt van

brandbare voorwerpen (kaarsen enz.). Stel het televisietoestel

niet bloot aan druppels of spetters en plaats geen met vloeistof

gevulde voorwerpen, zoals vazen, op het toestel.

• Plaats de tv niet in een vochtige of

stoffige ruimte, of in een kamer met

oliehoudende rook of stoom (in de

nabijheid van kookplaten of

bevochtigers). Dat kan leiden tot brand,

elektrische schokken of vervorming.

• Installeer de tv niet op plaatsen die blootgesteld zijn aan

extreme temperaturen zoals in direct zonlicht of nabij een

radiator of een warmtekanaal. De tv kan oververhit raken in

dergelijke omstandigheden waardoor de kast kan vervormen

en/of storingen van de tv kunnen ontstaan.

• Gebruik het toestel niet als u natte handen heeft, als de kast is

verwijderd of met bevestigingen die niet worden aangeraden

door de fabrikant. Verwijder de stekker van het televisietoestel

uit het stopcontact en ontkoppel de antenne tijdens onweer.

• Installeer de tv niet zodat deze uitsteekt in

een open ruimte. Als een persoon of

voorwerp tegen de tv botst, kan dat tot

letsel of schade leiden.

• Gooi niets tegen het televisietoestel. Het schermglas kan breken

door de impact en ernstig letsel veroorzaken.

• Als het scherm van het televisietoestel barst, mag u het toestel

pas aanraken nadat u de stekker uit het stopcontact hebt

getrokken. Anders bestaat er gevaar op elektrische schokken.

Wanneer de televisie niet wordt gebruikt

• Als u het televisietoestel een aantal dagen niet gebruikt, dan

moet het worden losgekoppeld van de netspanning vanwege

milieu- en veiligheidsredenen.

• Als het televisietoestel nog onder spanning staat wanneer het

net is uitgeschakeld, trekt u de stekker uit het stopcontact om

het televisietoestel volledig uit te schakelen.

• Bepaalde televisietoestellen kunnen over functies beschikken

waarvoor het toestel in de stand-by stand moet blijven om

• Zorg dat kinderen niet op het televisietoestel klimmen.

• Houd kleine accessoires buiten het bereik van kinderen, zodat

deze niet kunnen worden ingeslikt.

In het geval de volgende problemen

Schakel het televisietoestel uit en verwijder onmiddellijk de

netstekker uit het stopcontact als een van de volgende

Vraag uw dealer of Sony-servicecentrum het toestel te laten

nakijken door gekwalificeerd servicepersoneel.

 het netsnoer is beschadigd.

 het netsnoer niet goed past.

 het televisietoestel is beschadigd omdat het is gevallen, er

tegenaan is geslagen of er iets naar is gegooid.

 een vloeibaar of vast voorwerp door de openingen in de kast

terecht is gekomen.GB FR ES NL DE PT IT SE DK FI NO PL CZ SK HU RO BG GR TR RU UA

NL Over de LCD Monitortemperatuur

Wanneer de LCD Monitor langdurig wordt gebruikt, wordt de

ruimte rond het beeldscherm warm. U kunt daar warmte voelen

bij aanraking met de hand.

WANDMONTAGESTEUN De onderstaande informatie geeft uitleg over het correcte gebruik

van de wandmontagesteun. Lees deze informatie aandachtig en

gebruik de wandmontagesteun op een correcte manier.

Houd rekening met de onderstaande veiligheidsmaatregelen om

een ernstig letsel door brand, elektrische schok, omvallen of

vallen van het product te vermijden.

• Laat de installatie door een erkende installateur uitvoeren en

houd kleine kinderen tijdens de installatie uit de buurt.

• Vraag een erkende installateur om de televisie te verplaatsen of

• Verwijder geen schroeven enz. na de installatie van de televisie.

• Wijzig de onderdelen van de wandmontagesteun niet.

• Installeer geen ander toestel dan het vermelde product.

• Plaats geen ander gewicht dan de televisie op de

• Leun of hang niet op de televisie.

• Oefen geen kracht uit op de televisie tijdens reiniging of

Aan Sony-dealers en installateurs:

De onderstaande instructies zijn uitsluitend bedoeld voor Sony-

dealers en installateurs. Lees de hieronder omschreven

veiligheidsmaatregelen aandachtig en wees voorzichtig tijdens

de installatie, het onderhoud en de controle van dit product.

• Neem altijd de zijkanten van de televisie vast als u deze

verplaatst of installeert. Til de televisie nooit op door deze vast

te nemen bij de standaard.

• Installeer de wandmontagesteun niet op

muuroppervlakken waarbij de hoeken of

zijkanten van de televisie uitsteken.

• Installeer de televisie niet boven of onder een

• Bevestig de wandmontagesteun stevig aan de

muur volgens de instructies in deze

gebruiksaanwijzing. Als een van de schroeven

los zit of valt, kan de wandmontagesteun

vallen, met letsels of beschadiging van

eigendommen tot gevolg.

• Gebruik de bijgeleverde schroeven en

montageonderdelen op de juiste manier

volgens de instructies in deze

gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de

televisie vallen, met lichamelijke letsels of beschadiging van de

televisie tot gevolg.

• Zorg ervoor dat u de steun correct monteert volgens de

instructies in deze gebruiksaanwijzing.

• Maak de schroeven stevig vast in de aangeduide positie.

• Vermijd schokken aan de televisie tijdens de installatie.

• Installeer de televisie op een loodrechte en vlakke muur.

• Maak na een correcte installatie van de televisie de kabels op de

• Zorg ervoor dat het netsnoer en de

verbindingskabels niet gekneld raken. Als dit

het geval is, kan de interne bedrading namelijk

komen bloot te liggen, met mogelijk een

kortsluiting of stroomonderbreking tot gevolg.

• Sommige mensen kunnen ongemakken ervaren (vermoeide

ogen, vermoeidheid of misselijkheid) bij het bekijken van 3D-

beelden of het spelen van stereoscopische 3D-games. Sony

raadt alle gebruikers aan regelmatig rustpauzes in te lassen bij

het bekijken van 3D-beelden of het spelen van stereoscopische

3D-games. De lengte en de frequentie van de nodige

rustpauzes variëren van persoon tot persoon. U moet zelf

beslissen wat voor u het best is. Als u ongemakken ervaart,

dient u het bekijken van 3D-beelden of het spelen van

stereoscopische 3D-games stop te zetten tot het ongemak over

is. Raadpleeg indien nodig een dokter. Raadpleeg eveneens (i)

de gebruiksaanwijzing van alle andere apparaten of media die u

gebruikt in combinatie met deze tv en (ii) onze website

(http://support.sony-europe.com/) voor de recentste

informatie. De ogen van jonge kinderen (vooral jonger dan zes

jaar) zijn nog steeds in ontwikkeling. Raadpleeg een arts (bv.

een kinderarts of oogarts) voor u jonge kinderen 3D-beelden

laat bekijken of stereoscopische 3D-games laat spelen.

Volwassen dienen ervoor te zorgen dat jonge kinderen de

bovenstaande aanbevelingen opvolgen.

• Gebruik of bewaar de 3D Bril of de batterij niet in de buurt van

vuur of op plaatsen met een hoge temperatuur, bv. in direct

zonlicht of in een auto die in de zon staat.

• Wanneer u de gesimuleerde 3D-functie gebruikt, dient u er

rekening mee te houden dat het weergegeven beeld niet

helemaal gelijk is aan het oorspronkelijke beeld ten gevolge van

de conversie die door de televisie wordt uitgevoerd.

• Kijk televisie met gedempt licht, omdat televisie kijken in het

donker of gedurende een lange periode de ogen extra belast.

• Als u een hoofdtelefoon gebruikt, mag u het volume niet te

hoog zetten om gehoorbeschadiging te voorkomen.

• Hoewel het LCD-scherm is vervaardigd met precisietechnologie

en 99,99% of meer van de pixels werken, kunnen er toch

donkere of heldere puntjes (rood, blauw of groen) permanent

zichtbaar zijn op het LCD-scherm. Dit is een structureel kenmerk

van een LCD-scherm en duidt niet op een defect.

• Druk en kras niet op het scherm en plaats geen voorwerpen op

het televisietoestel. Het beeld kan hierdoor vervormen of het

LCD-scherm kan beschadigen.

• Als het televisietoestel op een koude plaats wordt gebruikt, kan

het beeld vlekkerig of donker zijn. Dit wijst niet op een storing.

Dit verschijnsel verdwijnt wanneer de temperatuur stijgt.

• Bij langdurige weergave van stilstaande beelden kunnen

spookbeelden optreden. Deze kunnen na enige tijd verdwijnen.

• Het scherm en de kast worden warm als het televisietoestel

wordt gebruikt. Dit duidt niet op een defect.

• Het LCD-scherm bevat een kleine hoeveelheid vloeibare

kristallen en kwik. Gooi het toestel weg volgens de geldende

lokale wetgeving en voorschriften.

Schermoppervlak/kast van het

televisietoestel behandelen en reinigen

Zorg er om veiligheidsredenen voor dat u het netsnoer van het

televisietoestel loskoppelt voordat u het reinigt.

Neem de volgende voorzorgsmaatregelen in acht om verkleuring

of beschadiging van het materiaal of de coating van het scherm

• Reinig het schermoppervlak/de kast met een zachte doek om

stof te verwijderen. Bevochtig een zachte doek licht met een

verdund reinigingsmiddel bij hardnekkige stofvorming.

Voorzorgsmaatregelen6

• Sproei nooit water of schoonmaakmiddelen

rechtstreeks op de tv. Dit kan naar de

onderzijde van het scherm lopen of op

uitwendige onderdelen terechtkomen en

de tv binnendringen, waardoor de tv kan

• Gebruik geen schuursponsje, alkalisch/

zuurhoudend reinigingsmiddel, schuurpoeder of vluchtig

oplosmiddel, zoals alcohol, benzeen, thinner of

insectenbestrijdingsmiddel. Het gebruik van dergelijke

materialen of het langdurig in aanraking komen met rubber- of

vinylmaterialen kan beschadiging van het schermoppervlak en

het materiaal van de kast tot gevolg hebben.

• Het wordt aanbevolen de ventilatie-openingen regelmatig met

de stofzuiger te reinigen om een goede ventilatie te

• Als u de hoek van het televisietoestel aanpast, moet u het

toestel langzaam verplaatsen om te voorkomen dat het

televisietoestel van de standaard schiet.

Optionele apparatuur

• Plaats optionele onderdelen of apparatuur die

elektromagnetische straling uitzendt op een afstand van het

televisietoestel. Anders kan beeldvervorming en/of ruis

• Dit toestel is getest en compatibel bevonden met de limieten

vermeld in de EMC-richtlijn voor het gebruiken van een

verbindingssignaalkabel korter dan 3 meter.

Aanbeveling voor de F-stekker

De binnenste kabel mag maximaal 1,5 mm uit het

aansluitingsdeel steken.

Waarschuwing bij gebruik van de

• Let op de + en de - bij het plaatsen van de batterijen.

• Combineer geen verschillende typen batterijen, of oude en

• Gooi oude batterijen niet gewoon weg, maar lever ze in. In

bepaalde regio’s kan het verwerken van batterijen aan regels

zijn gebonden. Neem hiervoor contact op met de lokale

• Hanteer de afstandsbediening met zorg. Laat de

afstandsbediening niet vallen, ga er niet op staan en mors er

• Plaats de afstandsbediening niet in de buurt van een

warmtebron, op een plek in direct zonlicht of in een vochtige

Draadloze functie van het toestel

• Gebruik dit apparaat niet in de buurt van medische apparatuur

(pacemaker, enz.), aangezien de medische apparatuur

beschadigd kan worden.

• De signalen die dit toestel verzendt/ontvangt zijn gecodeerd,

maar toch dient u voorzichtig te zijn met onrechtmatige

interceptie. Wij kunnen niet verantwoordelijk worden gesteld

voor mogelijke problemen ten gevolge hiervan.

• Als u de televisie langere tijd gebruikt terwijl deze aan de

wandmontagesteun is bevestigd, kan de muur achter of boven

de televisie verkleuren en kan het behang losraken, afhankelijk

van het materiaal waaruit de muur bestaat.

• Als u de wandmontagesteun verwijdert nadat u deze aan de

muur hebt bevestigd, dan blijven de schroefgaten zichtbaar.

• Gebruik de wandmontagesteun niet op plaatsen waar deze

wordt blootgesteld aan mechanische trillingen.

Wegwerpen van het televisietoestel

Verwijdering van oude elektrische

en elektronische apparaten (van

toepassing in de Europese Unie en

andere Europese landen met

gescheiden inzamelingssystemen)

Dit symbool op het product of op de

verpakking wijst erop dat dit product niet als

huishoudelijk afval mag worden behandeld.

Het moet echter naar een inzamelingspunt

worden gebracht waar elektrische en elektronische apparatuur

wordt gerecycled. Als u ervoor zorgt dat dit product op de

correcte manier wordt verwerkt, helpt u mogelijke negatieve

gevolgen voor mens en milieu die zouden kunnen veroorzaakt

worden in geval van verkeerde afvalbehandeling te voorkomen.

Het recycleren van materialen draagt bij tot het behoud van

natuurlijke bronnen. Voor meer details in verband met het

recyclen van dit product, kan u contact opnemen met de

gemeentelijke instanties, de organisatie belast met de

verwijdering van huishoudelijk afval of de winkel waar u het

product hebt gekocht.

Verwijdering van oude batterijen

(van toepassing in de Europese

Unie en andere Europese landen

inzamelingssystemen)

Dit symbool op de batterij of op de verpakking

wijst erop dat de batterij, meegeleverd met van dit product niet

als huishoudelijk afval behandeld mag worden. Op sommige

batterijen kan dit symbool gebruikt worden in combinatie met

een chemisch symbool. Het chemisch symbool voor kwik (Hg) of

lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,0005

% kwik of 0,004 % lood bevat. Door deze batterijen op juiste wijze

af te voeren, helpt u mogelijke negatieve gevolgen voor mens en

milieu die zouden kunnen veroorzaakt worden in geval van

verkeerde afvalbehandeling te voorkomen. Het recycleren van

materialen draagt bij tot het behoud van natuurlijke bronnen. In

het geval dat de producten om redenen van veiligheid, prestaties

dan wel in verband met data-integriteit een permanente

verbinding met een ingebouwde batterij vereisen, mag deze

batterij enkel door gekwalificeerd servicepersoneel vervangen te

worden. Om ervoor te zorgen dat de batterij op een juiste wijze

zal worden behandeld, dient het product aan het eind van zijn

levenscyclus overhandigd te worden aan het desbetreffende

inzamelingspunt voor de recyclage van elektrisch en elektronisch

materiaal. Voor alle andere batterijen verwijzen we u naar het

hoofdstuk over hoe de batterij veilig uit het product te

verwijderen. Overhandig de batterij aan het desbetreffende

inzamelingspunt voor de recyclage van batterijen. Voor meer

details in verband met het recyclen van dit product of batterij, kan

u contact opnemen met de gemeentelijke instanties, de

organisatie het belast met de verwijdering van huishoudelijk afval

of de winkel waar u het product hebt gekocht.

(Referentieafbeelding van de F-stekker)

Max.7 mmGB FR ES NL DE PT IT SE DK FI NO PL CZ SK HU RO BG GR TR RU UA

NL De televisie aan een muur bevestigen

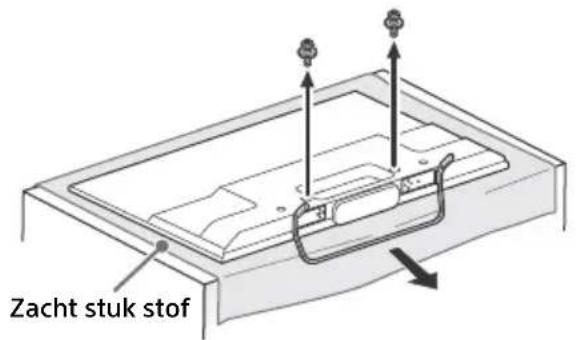

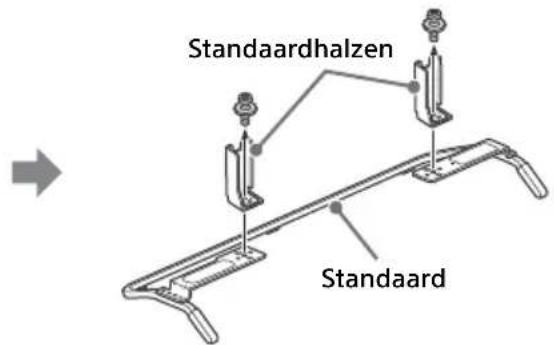

De tafelstandaard van uw televisie wordt gebruikt als onderdeel van de wandmontagesteun.

• Zie het onderdeel WANDMONTAGESTEUN op pagina 3 (Veiligheidsinformatie) en pagina 5 (Voorzorgsmaatregelen) vooraleer u de wandmontagesteun installeert.• Als de tafelstandaard bevestigd is aan de televisie, maakt u deze vooraf los.• Plaats bij het bevestigen of verwijderen van de tafelstandaard de televisie met het scherm naar beneden op een vlak en stabiel oppervlak dat is bedekt met een dikke en zachte doek die groter is dan de televisie. Zo vermijdt u schade aan het oppervlak van het lcd-scherm.• Wanneer de standaardhalzen losgemaakt zijn van de standaard, dient u de halzen en de schroeven op een veilige plaats te bewaren.• Wanneer u de tafelstandaard opnieuw bevestigt, schroeft u de (eerder verwijderde) schroeven vast in de oorspronkelijke openingen aan de achterzijde van de televisie.• Zorg ervoor dat de televisie verticaal geplaatst is voor u deze inschakelt. U mag de televisie niet inschakelen wanneer het LCD-scherm naar beneden gericht is om een oneven beelduniformiteit te voorkomen. De tafelstandaard losmaken van de televisie

Voor de installatie van dit product is de nodige expertise vereist. Besteed de installatie uit aan een Sony-

verdeler of bevoegde installateur, en schenk tijdens de installatie extra aandacht aan de veiligheid. Sony

kan niet aansprakelijk worden gesteld voor schade of letsels als gevolg van onjuist handelen, een onjuiste

installatie of de installatie van een ander product dan opgegeven. Uw wettelijke rechten (indien van

toepassing) worden niet aangetast.

Aan Sony-verdelers en installateurs

Voor de installatie van dit product is de nodige expertise vereist. Lees deze gebruiksaanwijzing aandachtig

zodat u de installatie veilig kunt uitvoeren. Sony kan niet aansprakelijk worden gesteld voor schade of

letsels als gevolg van onjuist handelen of een onjuiste installatie.

1 Leg de nodige items klaar.

Accessoires bij de wandmontagesteun (bijgeleverd)

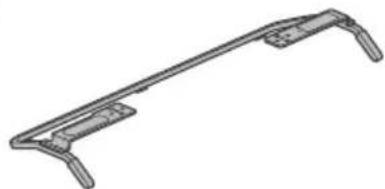

Standaard (bijgeleverd)

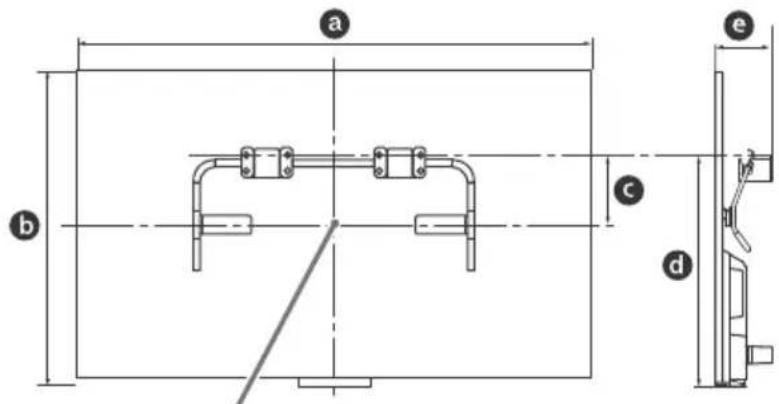

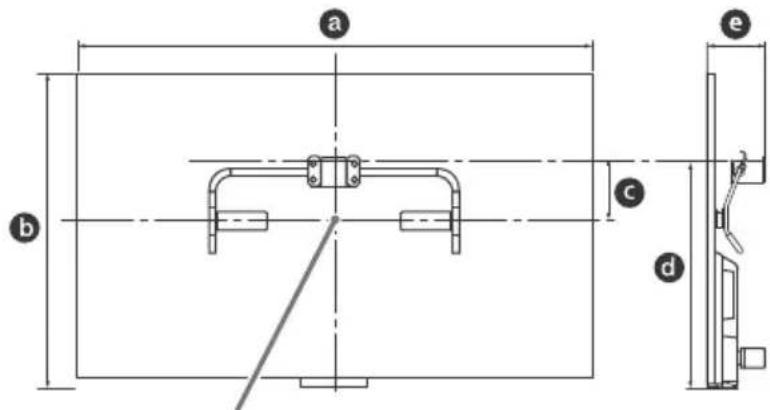

Schroeven voor wandmontagesteun (8 mm diameter, niet bijgeleverd) KDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (8)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (4) De steun aan de muur bevestigen

A Papieren sjabloon B Wandmontagebasis KDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) C StandaardbeschermingKDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) D Schroef (+PSW 6 × 12) (2) E Afstandhouder (2) F Beugelkapplaat KDL-50W82xB,KDL-50W81xB,KDL-50W80xB, KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1) G Schroef (+PSW 4 × 10) KDL-50W82xB,KDL-50W81xB,KDL-50W80xB,KDL-50W70xB (2)KDL-42W82xB, KDL-42W81xB,KDL-42W80xB,KDL-42/32W70xB (1)

2 Zorg ervoor dat er voldoende ruimte is op de muur en dat deze minstens vier keer het

gewicht van de televisie kan dragen.

Raadpleeg de volgende tabel voor meer informatie over het bevestigen van de televisie

aan de muur. Zie pagina 15-18 (Specificaties) voor het gewicht van de televisie.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL-50W70xB KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB Apparaat: cm

Opmerken • De waarden in de tabel kunnen iets verschillen afhankelijk van de montage. Modelnaam

Afmetingen beeldscherm

Afstand tot middelpunt

Afstand voor de montage

32W70xB 72,9 43,3 18,8 41,3 11,3

Middelpunt van het beeldscherm

Middelpunt van het beeldscherm10

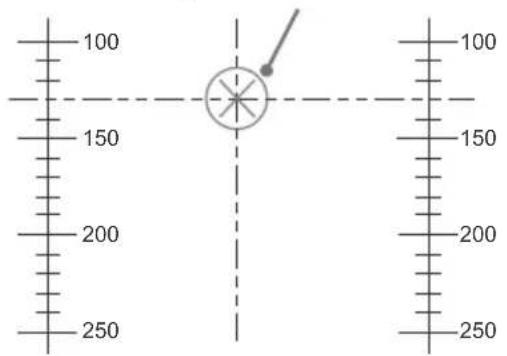

3 Breng een markering aan op het papieren sjabloon A dat het midden van het

televisiescherm aangeeft.

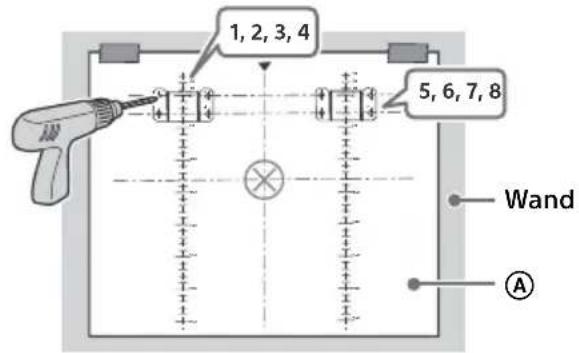

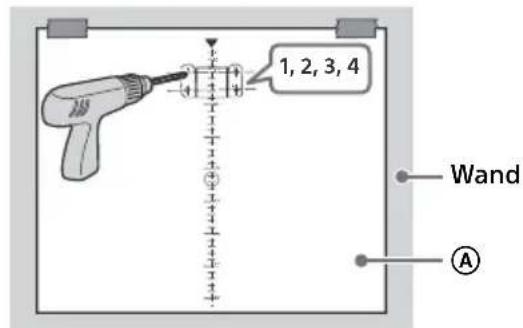

4 Kleef het papieren sjabloon A aan de muur en boor met een elektrische boormachine

gaten overeenkomstig de nummers die aangebracht zijn op het papieren sjabloon A.

5 Verwijder het papieren sjabloon A van de muur.

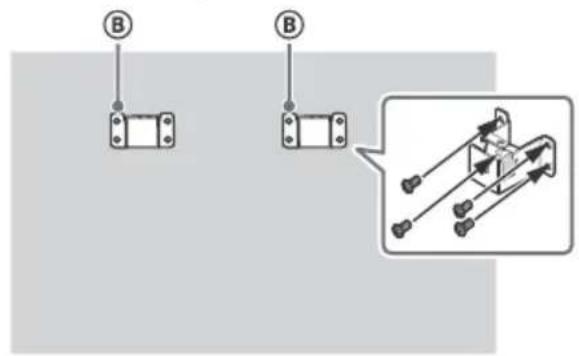

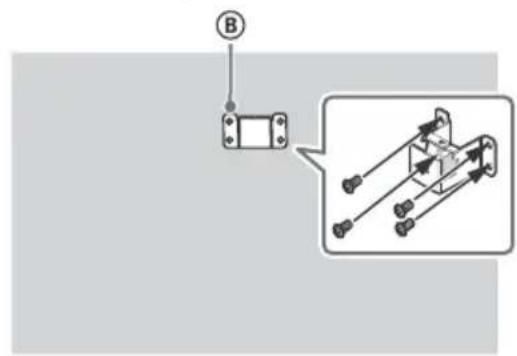

6 Bevestig de wandmontagesteun B correct aan de muur met behulp van de schroeven

(8 mm diameter, niet bijgeleverd).

KDL‐50W82xB, KDL‐50W81xB,

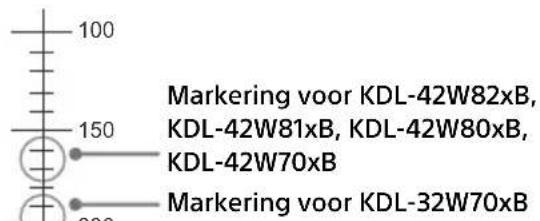

KDL‐50W80xB, KDL-50W70xB Schaal op het papieren sjabloon A KDL-42W82xB, KDL-42W81xB,

KDL-42W80xB, KDL-42/32W70xB Schaal op het papieren sjabloon A Markering voor KDL‐32W70xB Markering voor KDL-42W82xB,

KDL-42W81xB, KDL-42W80xB,

KDL-42W70xB Markering voor KDL‐50W82xB, KDL‐50W81xB,

1 Verwijder de schroeven aan de achterzijde van de televisie. Bewaar de verwijderde schroeven op een veilige plaats waar kinderen er niet bij kunnen. 2 Steek de pinnen (op de standaardbescherming C) in de openingen in de standaard H en

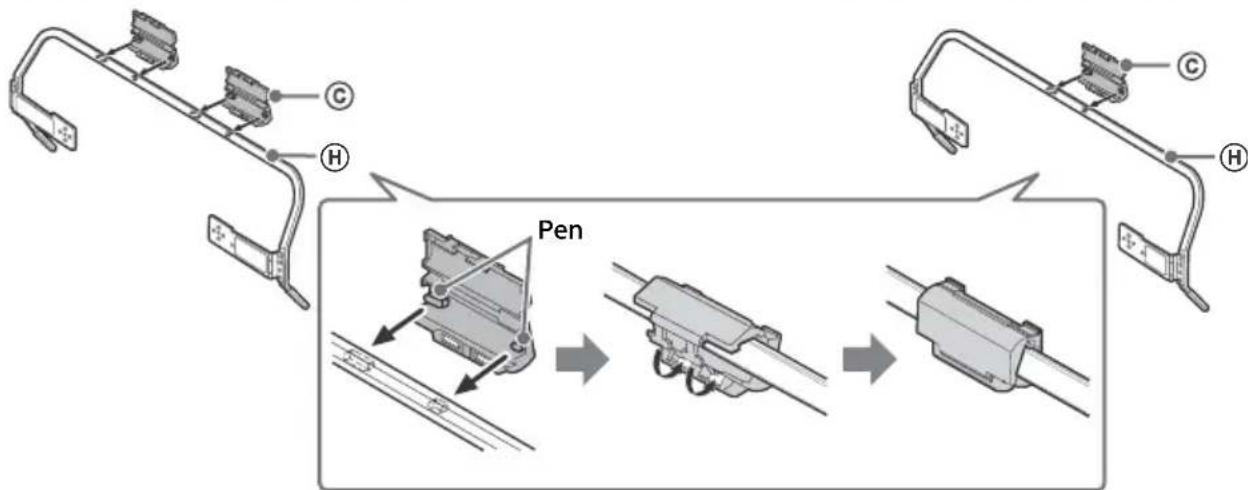

vouw de standaardbescherming C dicht. Controleer of de standaardbescherming C stevig vastgemaakt is aan de standaard H. 3 Bevestig de standaard H aan de televisie met de bijgeleverde schroeven D. Maak de

afstandhouders E vast in de openingen die aangegeven zijn met driehoeken f. KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL-50W70xB wordt gebruikt ter illustratie. De nodige voorbereidingen treffen voor het bevestigen van de televisie

1 Sluit alle kabels aan en bundel deze samen vooraleer u de televisie aan de muur bevestigt. 2 Bevestig de televisie aan de muur. Controleer of de standaardbescherming C stevig

vastgemaakt is aan de wandmontagesteun B en ga na of de afstandhouders E de muur

raken. Bevestig de beugelkapplaat F met behulp van de bijgeleverde schroeven G.

De televisie aan de muur bevestigen

NL Afmetingen van de posities van de gaten in de muur

Bezorg de volgende informatie indien nodig aan de bevoegde installateur.

Gebruik schroeven (8 mm diameter, niet bijgeleverd) om de wandmontagesteun B aan de muur te

Gebruik voor een eenvoudige installatie het bijgeleverde papieren sjabloon A waarop de positie van

de wandmontagesteun getoond wordt.

KDL‐50W82xB, KDL‐50W81xB, KDL‐50W80xB, KDL-50W70xB KDL-42W82xB, KDL-42W81xB, KDL-42W80xB, KDL-42/32W70xB Raadpleeg de volgende website voor instructies over de installatie van de wandmontagesteun voor uw TV-model: www.sony.eu/tv/wall-mount-bracket-manual

NL Problemen oplossen

Tel hoeveel keer het LED-lampje knippert als

het rood knippert (intervaltijd bedraagt drie

Als de verlichtings-LED rood knippert, reset u de

televisie door het netsnoer gedurende twee

minuten los te koppelen van de televisie en de

televisie vervolgens in te schakelen.

Als het probleem hierdoor niet opgelost raakt,

contacteert u uw verdeler of Sony-

servicecentrum en meldt u het aantal keer dat

de verlichtings-LED rood knippert (het interval

bedraagt drie seconden). Druk op / op de

televisie om deze uit te schakelen, koppel het

netsnoer los en breng uw verdeler of Sony-

servicecentrum op de hoogte van het probleem.

Controleer de items in de onderstaande

tabellen als het LED-lampje niet knippert.

Het is ook mogelijk om [Problemen oplossen] in

de i-Manual te raadplegen of zelf een diagnose

uit te voeren door [Help] t

[Klantondersteuning] t [Zelfdiagnose] te

selecteren. Als het probleem aanhoudt, moet u

de televisie laten nakijken door bevoegd

onderhoudspersoneel.

Problemen en oplossingen

Er is geen beeld (scherm is donker) en geen

geluid.  Controleer de aansluiting van de antenne/kabel. Sluit de televisie aan op het stroomnet en druk op / op de televisie of afstandsbediening.

Op sommige programma's kan niet worden

afgestemd.  Controleer de antenne of schotelantenne. De satellietkabel is mogelijk kortgesloten of niet goed aangesloten. Controleer de

kabelaansluiting, schakel vervolgens de tv uit met

de netstroomschakelaar en schakel deze daarna

weer in.  De ingevoerde frequentie ligt buiten het bereik. Neem contact op met de satellietmaatschappij

van de ontvangen zender.

Geen kabel-tv-diensten (programma's)

gevonden.  Controleer de aansluiting van de kabel of de afstemming.  U probeert [Digitale autom. Afstemming] uit te voeren door [Aards] in plaats van [Kabel] te

De afstandsbediening werkt niet.  Vervang de batterijen. Mogelijk is de stand SYNC geactiveerd op de tv. Druk op SYNC MENU, selecteer [TV-besturing] en

selecteer vervolgens [Start (menu)] of [Optie] om

U bent het wachtwoord voor het [Kinderslot]

vergeten.  Voer 9999 in als pincode. (Pincode 9999 wordt altijd geaccepteerd.)

De ruimte rond de tv wordt warm.  Als de tv langdurig wordt gebruikt, wordt de ruimte rond de tv warm.

U kunt daar warmte voelen bij aanraking met de

Bevroren audio of video, een blanco scherm

of de tv reageert niet op de knoppen van de

tv of de afstandsbediening.  Voer een eenvoudige reset uit van de tv door het netsnoer gedurende twee minuten los te

koppelen. Sluit het vervolgens opnieuw aan.

U vindt de knoppen /, CH+/–,  +/–,

///, , en HOME niet terug op de

televisie.  Op de onderstaande afbeelding ziet u waar u de knoppen kunt terugvinden op de televisie.

De verlichtings-LED is ingeschakeld.  Als u niet wilt dat de verlichtings-LED oplicht, kunt u deze uitschakelen.

Druk op HOME en selecteer vervolgens

[Instellingen] t [Systeem settings] t [Algemene

instellingen] t [Verlichtings-LED] t [Uit]. U kunt

ook op OPTIONS drukken en vervolgens

Achterkant van de televisieGB FR ES NL DE PT IT SE DK FI NO PL CZ SK HU RO BG GR TR RU UA

NL Het lukt niet om verbinding te maken met een

draadloze router via WPS.

 Als u WEP-beveiliging gebruikt, selecteert u

[Beginner] t [Wi-Fi] t [Verbinden via scanlijst].

Selecteer vervolgens de naam van het netwerk

(het SSID) waarmee u verbinding wilt maken.

De naam van het netwerk is niet terug te

vinden bij de netwerkinstellingen.

 Selecteer [[Handmatige invoer]] en druk op

om een netwerknaam in te voeren.

LED-achtergrondverlichting

Analoog: Afhankelijk van de land-/gebiedkeuze:

Digitaal: Raadpleeg de i-Manual.

Analoog: UHF/VHF/Kabel, Afhankelijk van de

Digitaal: UHF/VHF/Kabel, Afhankelijk van de

75 ohm externe aansluiting voor VHF/UHF Satellietantenne

Vrouwelijke F-aansluiting IEC169-24, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-toon,

Distributie van één kabel EN50494.

21-pins scart-aansluiting (CENELEC-standaard)

Video-ingang (gewone RCA-pin met Y-ingang)16

MHL (gewoon met HDMI IN 1)

MHL (gewoon met HDMI IN 1)

Digitale optische aansluiting (tweekanaals

lineaire PCM, Dolby Digital)

Audio-uitgang (stereo-miniaansluiting)

Hoofdtelefoonaansluiting

(ondersteuning subwooferuitgang)

Poort voor USB HDD-apparaat (alleen 1),

10BASE-T/100BASE-TX-stekker (Afhankelijk van de

besturingsomgeving van het netwerk kan de

verbindingssnelheid variëren. De

communicatiesnelheid en -kwaliteit van

10BASE-T/100BASE-TX worden niet gegarandeerd

Actieve 3D Bril: TDG-BT500A (alleen

0 ºC – 40 ºC Gebruiksvochtigheidsgraad

10 % – 80 % relatieve luchtvochtigheid (zonder

19,5 V DC met AC-adapter

Vermogen: input 220 V - 240 V AC, 50 Hz

Energie-efficiëntieklasse

NL Vermogensverbruik

KDL-42W70xB: 99 W KDL‐32W70xB: 80 W Gemiddeld jaarlijks energieverbruik*

Stand-by vermogensgebruik*

0,5 W (10 W in de stand voor bijwerken van de

Beeldschermresolutie

1.920 punten (horizontaal) × 1.080 lijnen

zonder tafelstandaard

zonder tafelstandaard

1 Energieverbruik per jaar, gebaseerd op het vermogensverbruik van de televisie die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt. *

2 Het gespecificeerde stand-by vermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid. Opmerken • De "x" die wordt weergegeven in de modelnaam komt overeen met een cijfer dat betrekking heeft op het ontwerp, de kleur of het tv systeem.• Verwijder de nepkaart alleen uit de CAM-sleuf (Conditional Access Module) van de televisie als u een smartcard in de CAM wilt plaatsen.• De beschikbaarheid van optionele accessoires is afhankelijk van uw land/regio/tv-model/voorraad.• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.• Deze televisie is uitgerust met MHL 2. Opmerkingen betreffende de digitale

• Functies met betrekking tot digitale

televisie ( ) werken alleen in landen of

gebieden waar DVB-T/DVB-T2 (MPEG-2 en

H.264/MPEG-4 AVC) digitale aardse

signalen worden uitgezonden of waar

toegang is tot een compatibele DVB-C

(MPEG-2 en H.264/MPEG-4 AVC)

kabelservice. Vraag uw dealer of u een

DVB-T/DVB-T2-signaal kunt ontvangen

waar u woont of vraag uw kabelleverancier

of hun DVB-C-kabelservice geschikt is voor

een geïntegreerde werking met deze

• Uw kabelleverancier kan voor een

dergelijke service kosten in rekening

brengen en het kan zijn dat u moet

instemmen met bepaalde voorwaarden.

• Dit televisietoestel voldoet aan de DVB-T/

DVB-T2- en DVB-C-specificaties, maar de

compatibiliteit met toekomstige DVB-T/

DVB-T2 digitale aardse en DVB-C digitale

kabeluitzendingen kan niet worden

• Bepaalde digitale televisiefuncties zijn

wellicht niet beschikbaar in sommige

landen/regio's en DVB-C-kabel werkt

wellicht niet goed bij bepaalde aanbieders.18

NL Informatie over handelsmerken

• De termen HDMI en HDMI High-Definition

Multimedia Interface en het HDMI-logo zijn

handelsmerken of gedeponeerde

handelsmerken van HDMI Licensing LLC in

de Verenigde Staten en andere landen.

• DLNA®, het DLNA-logo en DLNA CERTIFIED®

zijn handelsmerken, servicemerken of

certificaatmerken van Digital Living

• Geproduceerd onder licentie van Dolby

Laboratories. Dolby en het dubbele-D-

symbool zijn handelsmerken van Dolby

• "BRAVIA" en zijn handelsmerken

van Sony Corporation.

• TrackID is een handelsmerk of

gedeponeerd handelsmerk van Sony

Mobile Communications AB.

• Gracenote, Gracenote eyeQ, Gracenote

VideoID, Gracenote Video Explore,

Gracenote MusicID, het Gracenote-logo en

-logotype, en het logo "Powered by

Gracenote" zijn gedeponeerde

handelsmerken of handelsmerken van

Gracenote in de Verenigde Staten en/of

ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct en Miracast zijn

handelsmerken of gedeponeerde

handelsmerken van Wi-Fi Alliance.

• Het "Sony Entertainment Network-logo" en

"Sony Entertainment Network" zijn

handelsmerken van Sony Corporation.

• MHL, Mobile High-Definition Link en het

logo van MHL zijn handelsmerken of

gedeponeerde handelsmerken van MHL Licensing, LLC.

• Raadpleeg http://patents.dts.com voor

meer informatie over DTS-patenten.

Gefabriceerd onder licentie van DTS Licensing Limited. DTS, het

overeenkomstige symbool en DTS

gecombineerd met het overeenkomstige

symbool zijn gedeponeerde

handelsmerken, en DTS Digital Surround is

een handelsmerk van DTS, Inc. © DTS, Inc.

Alle rechten voorbehouden.

• Designed with UEI Technology

TM Under License from Universal Electronics

Inc. Portions © UEI 2000 – 2013

• Het Bluetooth®-woordmerk en logo's zijn

het eigendom van Bluetooth SIG, Inc. en

het gebruik van deze merken door Sony

Corporation gebeurt onder licentie. Andere

handelsmerken en handelsnamen zijn het

eigendom van hun respectieve eigenaars.

• DiSEqC™ is een handelsmerk van

Deze tv biedt ondersteuning voor DiSEqC

1.0. Deze tv is niet geschikt voor het

aansturen van gemotoriseerde antennes.2

DE Inhaltsverzeichnis

Voor nuttige informatie over Sony producten
