KULLANIM KILAVUZU HRS500 SCHEPPACH

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	Uyarı - Yaralanma riskinin azaltılması için işletme talimatını okuyun.
	Makinenin çalışma alanında sadece operatör durabilir. Çevredekileri, evcil hayvanları ve çiftlik hayvanlarını tehlike bölgesinden uzak tutun.
	Uygun iş ayakkabıları giyin!
	Baret kullanın
	Asılı yüklerin altında durmayın.
	Basit bir halatlı palanga olarak düzenleme.
	2 halatlı palanga ve kılavuz makara ile makara bloğu olarak düzenleme.
	Çelik halatın tambur üzerine düzgün bir şekilde sarıldığından emin olun. Sargılar arasındaki mesafe çelik halatın çapından daha küçük olmalıdır.
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....237
2. Ürün açıklaması (Res. 1)....237
3. Teslimat kapsamı (Res. 2)....237
4. Amacına uygun kullanım 237
5. Genel güvenlik açıklamaları 238
6. Artik riskler....239
7. Teknik veriler....239
8. Ambalajdan çıkarma....239
9. Yapı (Res. 3) 240
10. İşletime alma....240
11. Elektrik bağlantısı 241
12. Temizlik 241
13. Depolama....241
14. Bakim 242
15. Onarım ve yedek parça siparişi....242
16. İmha ve yeniden değerlendirme 242
17. Arıza giderme 243
18. Uygunluk beyanı 248

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• İşletim kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarlarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik tali-matları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

2. Ürün açıklaması (Res. 1)

1. Sabitleme braketi

2. Halatlı palanga

3. Motor

4. Kontrol kablosu

5. Sebeke kablosu

6. Acil kapatma şalteri

7. Kumanda şalteri (yukarı/aşağı)

8. Kullanım parçası

9. llave kanca

10. Kilavuz makara

11. Kanca

12. Kapatma tamponu

13. Çelik halat

14. Otomatik durdurma braketi (yukarı doğru hareket)

15. Otomatik durdurma braketi (aşağı doğru hareket)

16. Tambur

17. Kanca için sabitleme deliği

3. Teslimat kapsamı (Res. 2)

Poz. Adet Tanım

1 2x Sabitleme braketi

2 1x Halatlı palanga

9 / 10 1x İlave kanca / kılavuz makara

A 4x Altı köşeli cívata M8

B 4x Emniyet diski M8

C 4x Pul M8

4. Amacına uygun kullanım

Bu halatlı palanga yüklerin kaldırılması ve indirilmesi için uygundur. Yük, üründeki bir kancaya sabitlenir.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Amacına uygun kullanıma, güvenlik uyarılarının, montaj talimatının ve işletim talimatındaki işletim uyarılarının dikkate alınması da dahildir.

Ürünün kullanımında ve bakımında görev alan kişiler, ürün hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Üründe yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Ürün, sadece üreticinin orijinal parçaları ve orijinal akse-suarları ile kullanılabilir.

Üreticinin güvenlik, çalışma ve bakım talimatlarına ya da teknik verilerde belirtilen ölçülere uyulmalıdır.

Lütfen ürünlerimizin ticari, zanaatkar ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

Üretici, talimatlara uygun olmayan kullanımdan veya hatalı kullanım şeklinden kaynaklanan hasarlardan sorumlu tutulmaz.

İşletim kılavuzundaki sinyal kelimelerinin açıklaması

TEHLIKE

Kaçınılmadığı takdirde ölüm veya ciddi yaralan-mayla sonuçlanacak yakın tehlikeli bir durumu gösteren sinyal kelimesi.

UYARI

Kaçınılmadığı takdirde ölümle veya ciddi yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

iKAZ

Kaçınılmadığı takdirde hafif veya orta derecede yaralanmayla sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösteren işaret sözcüğü.

DİKKAT

Kaçınılmadığı takdirde ürüne veya mala/mülke zarar verebilecek potansiyel olarak tehlikeli bir durumu belirten sinyal sözcüğü.

5. Genel güvenlik açıklamaları

⚠️ UYARI Bu ürün üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

• Tip etiketindeki nominal gerilimin elektrik kaynağını- zın şebeke gerilimiyle eşleştiginden emin olun.
• Elektrik fişini bağlantı kablosundan tutarak prizden çekmeyin.
• Halatlı palangayı ve kullanım parçasını düzenli olarak hasara karşı kontrol edin.
• Prizin şebeke geriliminin tip etiketindeki gerilimle eşleşip eşleşmediğini kontrol edin.
• Kullanım şalterine basıldığında kancanın aynı yönde hareket edip etmediğini kontrol edin.
• Ürünü kullanırken her zaman dikkatli olun.
• Uygun güvenlik önlemlerini almadan asılı yükleri gözetimsiz bırakmayın.
• Halatlı palanga üzerinde belirtilen yük kapasitesi aşıl-mamalıdır.
• Sıkışmış yüklerin kaldırılmasına izin verilmez.
• Halatlı palanga ile insan kaldırmak yasaktır.
• Yükleri yanlara doğru çekmeyin ve sallanmaktan kaçının.
• Yük kaldırıldığında çelik halat gergin olmalıdır.
• Cihaz bir yükü kaldıramıyorsa, ağırlık maksimum yük kapasitesinden fazladır. Kumanda şalterine daha fazla basmayın.
• Asılı yüklerin altında durmayın veya çalışmayın.
• Ürünü çocukların veya yetkisiz kişilerin yanında ça- lıştırmayın.
• Halatlı palanga kullanılmadığında elektrik fişini çekin.
• Ürün sadece iç mekanlarda kullanılabilir.
• Ürünü yağmurda veya fırtınada çalıştırmayın.
• Ürünü 5°'nin altındaki ve 35°'nin üzerindeki sıcaklıklarda kullanmayın.
• Çalışmaya başlamadan önce çelik halatın tambura doğru şekilde sarılıp sarılmadığını kontrol edin.
• Aşırı adımlama işletiminden kaçının (örn. motora kısa impulslar vermek).
• Tambur üzerinde en az 3 kablo sarımı bırakın.
• Arızalı bir çelik halatın sadece uzman bir atölye tara- fından eş değer bir kabloyla değiştirilmesini sağlayın.
• Elektrik sistemindeki onarımlar sadece kalifiye bir elektrikçi tarafından gerçekleştirilebilir.

Güvenlik uyarlarında kullanılan elektrikli alet terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri ve akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

Uyarı! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

6. Artik riskler

Ürün, en son teknolojiye göre ve geçerli güvenlik kural-ları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.
• Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.
• Artık riskler, güvenlik açıklamaları ve Amacına uygun kullanım bölümleri ve işletim kılavuzunun tamamı dikkate alındığında en aza indirgenebilir.
• Ürünün rastgele işletme alınmalarını önleyin: Fişin elektrik prizine sokulması sırasında çalışma düğmesine basılmamalıdır. Bu işletim kılavuzunda önerilen uygulama takımını kullanın. Bu şekilde ürününüzün en iyi performansı elde edersiniz.

• Ürün çalıştığıında ellerinizi çalışma alanından uzak tutun.

• Teknik veriler

	HRS300	HRS500
Nominal gerilim	230 V~/ 50 Hz	230 V~/ 50 Hz
Nominal akım	2,18 A	3,1 A
Güç maks.	500 W 800 W
Çalışma modu	S3 20% S3 20%
Maks. taşıma kapasitesi	125 kg / 250 kg	200 kg / 400 kg
Halat uzunluğu	12 m / 6 m	12 m / 6 m
Strok hızı	8 m/dak4 m/dak	8 m/dak4 m/dak
Halat çapı	3,18 mm	4,0 mm

Çelik halatınçekme dayanımı	1870 N/mm2	1870 N/mm2
Koruma türü IP 54 IP 54
Üretim yılı B B
Ölçüler	353 x 140 x	378 x 150 x
U x G x Y	210 mm	220 mm
Çalışma sıcaklığı 5 - 35° 5 - 35°
Ağırlık 10,95 kg 15,6 kg

Teknik değişiklik yapma hakkı saklıdır!

* S3 işletim türü, periyodik aralıklı işletim. İşletim bir nominal yükten ve duruş süresinden oluşmaktadır. Çalıştırma süresi 10 dakikadır, göreceli devreye alma süresi, çalışma süresinin %20'idir.

8. Ambalajdan çıkarma

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.
• Kullanımdan önce işletim kılavuzunu okuyarak ürün hakkında bilgi edinin.
• Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.
• Siparişlerinizde her zaman ürün numarasını ile ürünün tip ve yapım yılınız belirtin.

⚠ UYARI!

Ürün ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

9. Yapı (Res. 3)

Uyarı!

Üründe değişiklik yapmadan önce elektrik fişini daima çekin.

TEHLIKE

• Kare taşıyıcı (enine kesit boyutları: 45 x 45 mm), ürünün sabitleme konumunda halatlı palanga nominal yükünün en az iki katını taşıyabilmeli-dir. Kurulum için kalifiye uzman personele (örn. bir yapı mühendisi) danışılması tavsiye edilir.
• Uzmanlık bilgisi gerektiğinden, tüm cívataların tam ve doğru şekilde sıkıldığından emin olmak için kalifiye bir teknisyenden tavsiye alın.
• Ürün takılmadan önce kalifiye bir teknisyen veya uygun eğitimi almış bir kişi de kare taşıyıcının sabitlenmesini kontrol etmelidir.

9.1 Halatlı palanganın kare taşıyıcıya montajı (Res. 3)

1. Halatlı palangayı (2) iki sabitleme braketi (1), 4x altıgen başlı vida M8 (A), 4x emniyet diski M8 (B) ve 4x pul M8 (C) kullanarak uygun bir kare taşıyıcıya (teslimat kapsamına dahil değildir) sabitleyin.

2. Borunun boyutları sabitleme braketlerinin (1) boyutlarına uygun olmalıdır.

9.2 Makara bloğu olarak kullanma (Res. 5, 6, 7, 9)

Gerekli takım:

1x	Altlık*
1x	Açık ağızlı anahtar 10 mm*
1x	Düz tornavida*
2x	Açık ağızlı anahtar 13 mm*

*Teslimat kapsamına dahil değildir!

Makara bloğu olarak düzenlendiğinde, yük 2 çelik halat üzerine dağılıtır. Bundan dolayı iki kat daha fazla ağırlık kaldırılabilecek. Bu sırada maksimum kaldırma yüksekliği ve hızı yarıya düşer.

1. Kalıcı olarak monte edilmiş kanca (11) sabitleme deligiğine (17) asılmalıdır. Çelik halat (13) böylece bir halka oluşturur (Res. 5).
2. Ek kancanın (9) kılavuz makarasını (10) sökün. 3 vidayı sökün (Res. 6).

3. Kılavuz makarayı (10) çelik halatın (13) halkasına asın (Res. 7).

4. Vidalari ve ek kancayı (9) kılavuz makaraya (10) takın. 3 vidayı sıkın (Res. 8). BİLGİ! Vidalari sa- dece kılavuz makara (10) ve kanca (11) hareket edebilecek şekilde sıkın.

5. Makara bloğu artık kullanılabilir (Res. 9).
6. Makara bloğunu bir halatlı palanga olarak monte ederken lütfen ters sırada ilerleyin.

10. İşletime alma

⚠ Dikkat!

İşletime almadan önce ürünü mutlaka komple monte edin!

Çelik halatın tambur üzerine doğru şekilde sarıldığından ve sargılar arasında boşluk olmadığından emin olun (Res. 11).

Çelik halatın hasar görmediğinden emin olun (Res. 12).

10.1 Halatın açılması / sarılması (Res. 10)

1. Halatın sarılması: Kumanda şalterini (7) ok yönünde yukarı doğru bastırın.
2. Halatın çözülmesi: Kumanda şalterini (7) ok yönünde aşağı bastırın.

10.2 Yük kaldırma

1. Çelik halatı (13) rahatça tutabileceğiniz kadar indirin.
2. Yükü kancaya (11) veya ilave kancaya (9) sabitleyin. Yükün ağırlık merkezi ürünün altında olmalıdır.
3. Çelik halatı (13) başlangıçta sadece gergin olacak şekilde sarın. Ardından yükü tamamen kaldırın.

10.3 Otomatik durdurma braketi (Res. 4)

BİLGİ! Otomatik durdurma braketleri (yukarı doğru hareket ve aşağı doğru hareket 14 ve 15) ürünün düzenli olarak durdurulması için tasarlanmamıştır. Ürünü her zaman otomatik durdurma braketlerinden birini tetiklemeden önce durdurmaya çalışın.

1. Yukarı doğru hareket: Çelik halat (13) tamamen sarıldığında, otomatik durdurma braketi (yukarı doğru hareket) (14) etkinleştirilir. Çelik halat (13) daha fazla sarılamaz ve sadece açılabilir.
2. Aşağı doğru hareket: Çelik halat (13) tamamen açıldığında, otomatik durdurma braketi (aşağı doğru hareket) (15) etkinleştirilir. Çelik halat (13) daha fazla açılamaz ve sadece sarılabilir.

10.4 Acil kapatma şalteri (Res. 10)

1. Acil bir durumda, kaldırma ve indirme işlemini dur-durmak için acil kapatma şalterine (6) basın.

2. Ardından ürün kilitlenmiştir.

3. Acil kapatma şalterini (6) tekrar dışarı çıkana kadar saat yönünde (ok yönünde) çevirerek ürünün kilidini açın.

11. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur.

Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları
• İzolasyonun eskimesine bağlı çatlaklar

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmama-lıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Yol verme akımı yüksek ürünlerde (3000 Watt ve üzeri), tek fazlı alternatif akımlı motorlar için C 16A veya K 16A sigorta kullanılmasını tavsiye ediyoruz!

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken durumda, güvenliği sağlamak için bunlar üretici veya temsilcisi tarafından gerçekleştirilmelidir.

12. Temizlik

Tehlike!

Herhangi bir temizlik işleminden önce elektrik fişini çıkarın.

• Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.
• Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Ürünü düzenli olarak nemli bezle ve biraz yumuşak sabun ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar ürünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun. Su girişi elektrik çarpması riskini artırır.

13. Depolama

Ürünü ve aksesuarlarını karanlık, kuru ve buzlanmayan ve çocukların erişemeyeceği bir yerde muhafaza edin. Ideal depolama sıcaklığı 5 ve 30°C arasındadır.

Ürünü orijinal ambalajında saklayın. Toz ve ıslaklığa karşı korumak için ürünün üzerini kapatın. İşletim kılavuzu- nu ürünün yanında saklayın.

14. Bakım

Ürünün içerisinde bakım yapılacak başka parçalar bulunmamaktadır.

Kontrol aralığı	İşlem
Her kullanımdan önce	Acil kapatma şalterinin (6) ve kumanda şalterinin (7) düzgün çalışıp çalışmadığını kontrol edin.
Her 30 döngüde bir*	Çelik halatın (13) tamamında hasar olup olmadığını kontrol edin (Res. 12). Hasarlı çelik halatı değiştirin.
Her 100 döngüde bir*	Durdurma braketlerinin (14, 15) yük olmadan düzgün çalışıp çalışmadığını kontrol edin.
Her 200 döngüde bir*	Çelik halatı (13) ve kılavuz makarayı (10) yağlayın.
Her 800 döngüde bir*	Tüm vidaların sıkılığını kontrol edin. Ürünün tamamında aşın-ma olup olmadığını kontrol edin.
* Bir döngü, bir yükün bir yukarı ve aşağı hareketi-ne karşılık gelir

15. Onarım ve yedek parça siparişi

Onarım veya bakım sonrasında tüm güvenlik ile ilgili parçaların takılı ve kusursuz durumda olmasını kontrol edin. Yaralanmaya neden olabilecek parçalar başka kişiler veya çocukların erişemeyeceği yerde saklanmalıdır.

Dikkat: Ürün Sorumluluğu Kanununa uyarınca uygun olmayan onarım veya orijinal olmayan parça kullanımından kaynaklanan hasarlardan sorumlu değiliz.

Müşteri servisine veya yetkili uzmana başvurun. Bu ak- sesuar parçaları için de geçerlidir.

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

Bağlantılar ve onarımlar

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

Sorularınızın olması durumunda sunmanız gereken bil- giler:

• Motorun akım türü
• Makine tip etiketinin verileri
  • Motor tip etiketinin verileri

Onarım durumunda önemli bilgi:

Ürünü onarım için iade ederken, güvenlik nedeniyle servis istasyonuna yağsız ve yakıtsız olarak gönderilmesi gerektiğini lütfen unutmayın.

Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir:

• Model tanımı
• Ürün numarası
• Tip etiketinin verileri

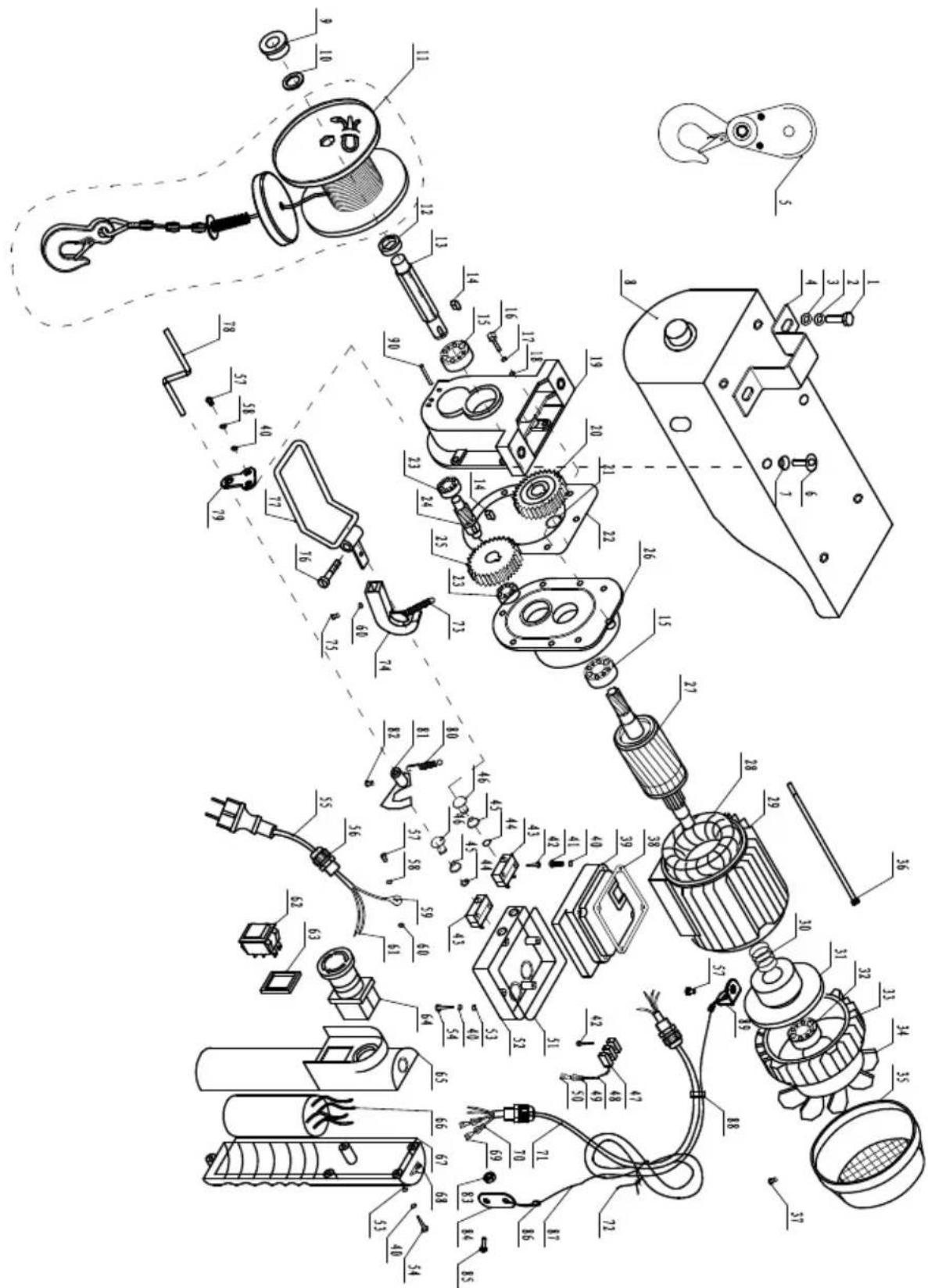

Yedek parçalar / Aksesuar

Kılavuz makara kpl. 250kg - ürün no.: 4906904046

Kılavuz makara kpl. 600kg - ürün no.: 5906903012

16. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

- Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri)
• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).
• Cihaz başına, kenar uzunluğu maksimum 25 santi-metre olan yaklaşık üç eski elektronik cihazı, önce-sinde yeni bir cihaz satın almadan veya bölgeniz-deki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

- Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

17. Arıza giderme

Aşağıdaki tabloda hata belirtileri gösterilmekte ve ürününüz düzgün çalışmıyorsa durumu nasıl düzeltebileceğiniz açıklanmaktadır. Bu tablo ile sorunu tespit edip gideremediğiniz takdirde yetkili servise başvurun.

Arıza Olası sebep Yardım
Ürün çalışmaya başlamıyor	Elektrik fişi prize doğru takılmamış Elektrik fişini prize doğru şekilde takın
	Şebeke kablosu arızalı	Şebeke kablosunu kontrol edin, eğer arızalı- sa yetkili bir elektrikçi tarafından onarılmasını sağlayın
	Kumanda şalteri arızalı	Yetkili bir servis merkezi tarafından onarım
	Acil kapatma şalteri etkin	Acil kapatma şalterinin etkin olup olmadığını kontrol edin
	Durdurma braketi etkin (sıkısmış)	Durdurma braketlerinin sıkışmış ve aktif olup olmadığını kontrol edin, eğer öyleyse serbest bırakın
	Motor arızalı	Yetkili bir servis merkezi tarafından onarım
Motor çalışma sırasında duruyor	Elektrik fişi prize doğru takılmamış Elektrik fişini prize doğru şekilde takın
	Şebeke kablosu (gevşek kontak)	Şebeke kablosunu kontrol edin, eğer arızalı- sa yetkili bir elektrikçi tarafından onarılmasını sağlayın
	Kumanda şalteri (gevşek kontak)	Yetkili bir servis merkezi tarafından onarım
	Acil kapatma şalteri (gevşek kontak)	Yetkili bir servis merkezi tarafından onarım

Ürün Tanım: ELEKTRIKLI CARASKAL - HRS300 / HRS500

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
