BEDIENUNGSANLEITUNG HRS500 SCHEPPACH

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Warnung - Zur Verringerung des Verletzungsrisikos Betriebsanleitung lesen.
	Nur der Bediener darf im Arbeitsbereich der Maschine stehen. Unbeteiligte Personen sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.
	Tragen Sie geeignete Arbeitsschuhe!
	Kopfschutz benutzen
	Nicht unter schwebende Lasten treten.
	Anordnung als einfacher Seilzug.
	Anordnung als Flaschenzug mit 2 Seilzügen und Umlenkrolle.
	Vergewissern Sie sich, dass das Stahlseil ordnungsgemäß auf der Trommel aufgerollt ist. Der Abstand zwischen den Windungen muss kleiner als der Durchmesser des Stahlseils sein.
	Das Produkt entspricht den geltenden europäischen Richtlinien.
	Das Produkt entspricht den geltenden serbischen Richtlinien.

Inhaltsverzeichnis:

Seite:

1. Einleitung....7
2. Produktbeschreibung (Abb. 1)....7
3. Lieferumfang (Abb. 2)....7
4. Bestimmungsgemäße Verwendung 7
5. Allgemeine Sicherheitshinweise 8
6. Restrisiken 9
7. Technische Daten....9
8. Auspacken 9
9. Aufbau (Abb. 3)....10
10. In Betrieb nehmen 10
11. Elektrischer Anschluss 11
12. Reinigung.... 11
13. Lagerung.... 12
14. Wartung 12
15. Reparatur & Ersatzteilbestellung.... 12
16. Entsorgung und Wiederverwertung 13
17. Störungsabhilfe.... 14

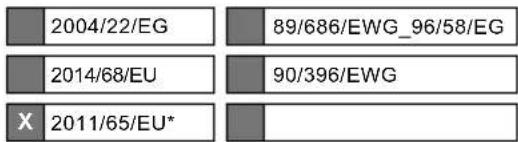

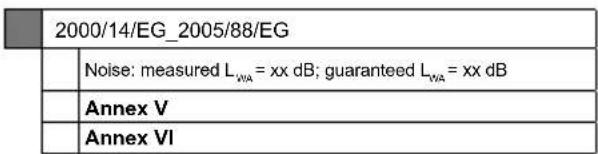

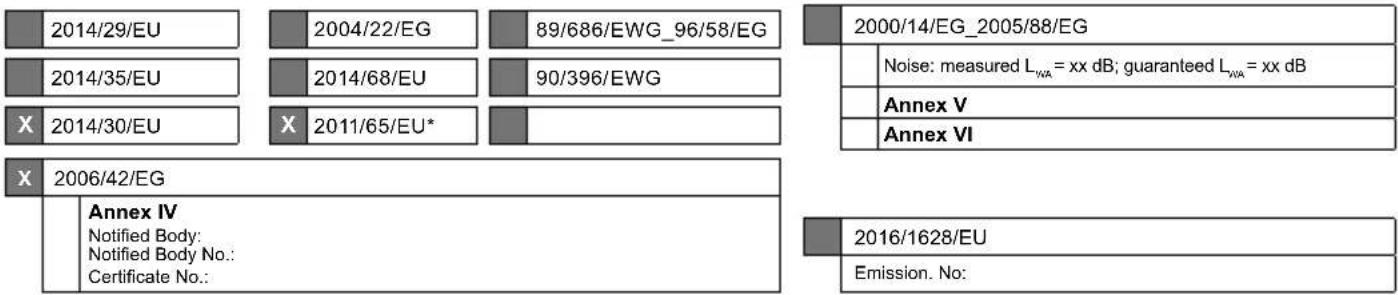

18. Konformitätserklärung 245

1. Einleitung

Hersteller:

Scheppach GmbH

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Produkt.

Hinweis:

Der Hersteller dieses Produkts haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Produkt oder durch dieses Produkt entstehen bei:

• Unsachgemäßer Behandlung
• Nichtbeachtung der Betriebsanleitung
- Reparaturen durch Dritte, nicht autorisierte Fachkräfte
- Einbau und Austausch von nicht originalen Ersatzteilen
- Nicht bestimmungsgemäßer Verwendung
- Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Betriebsanleitung müssen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Betreiben Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

2. Produktbeschreibung (Abb. 1)

1. Befestigungsbügel

2. Seilhebezug

3. Motor

4. Steuerkabel

5. Netzkabel

6. Not-Aus-Schalter

7. Steuerschalter (auf/ab)

8. Bedienteil

9. Zusatzhaken

10. Umlenkrolle

11. Haken

12. Abschaltpuffer

13. Stahlseil

14. Automatischer Stoppbügel (Aufwärtsbewegung)

15. Automatischer Stoppbügel (Abwärtsbewegung)

16. Trommel

17. Befestigungsloch für Haken

3. Lieferumfang (Abb. 2)

Pos. Anzahl Bezeichnung

1 2x Befestigungsbügel

2 1x Seilhebezug

9 / 10 1x Zusatzhaken / Umlenkrolle

A 4x Sechskantschraube M8

B 4x Sicherungsscheibe M8

C 4x Beilagscheibe M8

4. Bestimmungsgemäße Verwendung

Dieser Seilhebezug ist zum Anheben und Absenken von Lasten geeignet. Die Last wird an einem Haken des Produkts befestigt.

Das Produkt darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Betriebsanleitung.

Personen, die das Produkt verwenden und warten, müssen mit diesem vertraut und über mögliche Gefahren unterrichtet sein.

Veränderungen an dem Produkt schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Das Produkt darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Produkte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Produkt in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Erklärung der Signalwörter in der Betriebsanleitung

GEFAHR

Signalwort zur Kennzeichnung einer unmittelbar bevorstehenden Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

WARNUNG

Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben könnte.

VORSICHT

Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte.

ACHTUNG

Signalwort zur Kennzeichnung einer möglichen Gefährdungssituation, die, wenn sie nicht vermieden wird, Sachschäden am Produkt oder Eigentum/Besitz zur Folge haben könnte.

5. Allgemeine Sicherheitshinweise

⚠️ WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Produkt versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Achten Sie darauf, dass die Nennspannung am Typenschild mit der Netzspannung Ihrer Stromversorgung übereinstimmt.
• Ziehen Sie den Netzstecker nicht an der Anschlussleitung aus der Steckdose.
• Kontrollieren sie den Seilzug und das Bedienteil regelmäßig auf Beschädigungen.
• Überprüfen Sie die Netzspannung der Steckdose, ob diese mit der Spannung auf dem Typenschild übereinstimmt.
• Prüfen Sie, dass der Haken sich in die gleiche Richtung bewegt, wie auf dem Bedienungsschalter gedrückt wird.
• Seien Sie bei der Bedienung des Produkts stets aufmerksam.
• Lassen Sie keine hängenden Lasten unbeaufsichtigt ohne entsprechende Sicherheitsvorkehrungen getroffen zu haben.
  • Die auf dem Seilzug angegebene Tragkraft darf nicht überschritten werden.
• Es ist unzulässig, festsitzende oder verklemmte Lasten anzuheben.
• Es ist verboten, Personen mit dem Seilzug anzuheben.
• Lasten nicht seitlich wegziehen und Schwingen vermeiden.
• Das Stahlseil muss gestrafft sein, wenn die Last angehoben wird.
• Falls das Gerät eine Last nicht heben kann, ist das Gewicht größer als die max. Tragkraft. Den Steuerschalter nicht weiter drücken.
• Nicht unter schwebenden Lasten stehen oder arbeiten.
• Das Produkt nicht in Anwesenheit von Kindern oder nicht autorisierten Personen laufen lassen.
• Netzstecker ziehen, wenn der Seilzug nicht in Gebrauch ist.
• Das Produkt darf nur in geschlossenen Räumen verwendet werden.

• Das Produkt nicht im Regen oder Gewitter betreiben.
• Das Produkt nicht unter 5° und über 35° verwenden.
- Bei Arbeitsbeginn prüfen, ob das Stahlkabel korrekt auf der Trommel aufgewickelt ist.
- Übermäßiger Tippbetrieb (z. B. dem Motor kurze Impulse geben) ist zu vermeiden.
- Mindestens 3 Kabelwindungen auf der Trommel lassen.
- Ein defektes Stahlseil nur mit einem gleichwertigen Kabel von einer Fachwerkstatt ersetzen lassen.
- Reparaturen an der Elektrik dürfen nur von einer Elektrofachkraft ausgeführt werden.

Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

6. Restrisiken

Das Produkt ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“ sowie die Betriebsanleitung insgesamt beachtet werden.

- Vermeiden Sie zufällige Inbetriebsetzungen des Produkts: beim Einführen des Steckers in die Steck-dose darf die Betriebstaste nicht gedrückt werden. Verwenden Sie das Einsatzwerkzeug, das in dieser Betriebsanleitung empfohlen wird. So erreichen Sie, dass Ihr Produkt optimale Leistungen erbringt.

- Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn das Produkt in Betrieb ist.

7. Technische Daten

HRS300 HRS500

Nennspannung 230 V~/ 50 Hz 230 V~/ 50 Hz
Nennstrom 2,18 A 3,1 A
Leistung max. 500W 800W
Betriebsart S3 20% S3 20%
Max. Tragfähig-keit	125 kg / 250kg 200 kg / 400kg
Seillänge 12 m / 6 m	12 m / 6 m
Hubgeschwin-digkeit	8 m/min	8 m/min
	4 m/min	4 m/min
Seildurchmesser	3,18 mm	4,0 mm
Zugfestigkeit des Stahlseils	1870 N/mm ^2	1870 N/mm ^2
Schutzart	IP 54	IP 54
Isolationsklasse	B	B
Abmessungen L x B x H	353 x 140 x 210 mm	378 x 150 x 220 mm
Arbeitstempe-ratur	5 - 35° 5 - 35°
Gewicht	10,95 kg 15,6 kg

Technische Änderungen vorbehalten!

* Betriebsart S3, periodischer Aussetzbetrieb. Der Betrieb setzt sich aus einer Nennlast und Stillstandszeit zusammen. Die Spieldauer beträgt 10 min, die relative Einschaltdauer beträgt 20% der Spieldauer.

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Betriebsanleitung mit dem Produkt vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

⚠️ WARNING!

Produkt und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Aufbau (Abb. 3)

Warnung!

Ziehen Sie immer den Netzstecker heraus, bevor Sie Einstellungen am Produkt vornehmen.

GEFAHR

• Der Vierkantträger (Querschnittsabmessungen: 45 x 45 mm) muss an der Befestigungsposition des Produkts mindestens die zweifache Nennlast des Seilhebezugs tragen können. Es wird empfohlen, für die Montage qualifiziertes Fachpersonal (z. B. einen Statiker) zu Rate zu ziehen.
• Da spezielle Kenntnisse erforderlich sind, lassen Sie sich von einem qualifizierten Techniker beraten, um sicherzustellen, dass alle Schrauben vollständig und korrekt angezogen sind.
• Ein qualifizierter Techniker oder eine entsprechend geschulte Person sollte auch die Verankerung des Vierkantträgers überprüfen, bevor das Produkt befestigt wird.

9.1 Montage Seilhebezug am Vierkantträger (Abb. 3)

1. Befestigen Sie den Seilhebezug (2) mit den beiden Befestigungsbügeln (1), 4x Sechskantschraube M8 (A), 4x Sicherungsscheibe M8 (B) und 4x Beilagscheibe M8 (C) an einem geeigneten Vierkanträger (nicht im Lieferumfang enthalten).
2. Die Abmessung des Rohres muss mit der Größe der Befestigungsbügel (1) übereinstimmen.

9.2 Anordnung als Flaschenzug (Abb. 5, 6, 7, 9)

Benötigtes Werkzeug:

1x Unterlage*

1x Schlitzschraubendreher*

*nicht im Lieferumfang enthalten!

Bei der Anordnung als Flaschenzug wird die Last auf 2 Stahlseile verteilt. Deshalb kann das doppelte Gewicht angehoben werden. Die maximale Hebehöhe und die Geschwindigkeit werden dabei halbiert.

1. Der fest montierte Haken (11) muss in das Befestigungsloch (17) eingehängt werden. Das Stahlseil (13) bildet so eine Schlaufe (Abb. 5).
2. Demontieren Sie die Umlenkrolle (10) des Zusatzhakens (9). Entfernen Sie die 3 Schrauben (Abb. 6).
3. Hängen Sie die Umlenkrolle (10) in die Schlaufe des Stahlseils (13) (Abb. 7).
4. Montieren Sie die Schrauben und den Zusatzhaken (9) an die Umlenkrolle (10). Ziehen Sie die 3 Schrauben fest (Abb. 8). HINWEIS! Ziehen Sie die Schrauben nur so fest an, dass sich die Umlenkrolle (10) und der Haken (11) noch bewegen lassen.
5. Der Flaschenzug ist nun einsetzbar (Abb. 9).
6. Bei der Anordnung als Seilzug gehen Sie bitte in umgekehrter Reihenfolge vor.

10. In Betrieb nehmen

⚠ Achtung!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

Stellen Sie sicher, dass das Stahlseil korrekt auf der Trommel aufgewickelt ist und kein Abstand zwischen den Windungen besteht (Abb. 11).

Stellen Sie sicher, dass das Stahlseil keine Beschädigungen aufweist (Abb. 12).

10.1 Seil abrollen / aufrollen (Abb. 10)

1. Seil aufrollen: Drücken Sie den Steuerschalter (7) der Pfeilrichtung entsprechend nach oben.
2. Seil abrollen: Drücken Sie den Steuerschalter (7) der Pfeilrichtung entsprechend nach unten.

10.2 Lasten anheben

1. Senken Sie das Stahlseil (13) so weit ab, dass Sie bequem hantieren können.
2. Befestigen Sie die Last am Haken (11) oder Zusatzhaken (9). Der Schwerpunkt der Last muss sich unter dem Produkt befinden.
3. Rollen Sie das Stahlseil (13) so weit auf, dass es zunächst nur gespannt ist. Heben Sie danach die Last vollständig an.

10.3 Automatischer Stoppbügel (Abb. 4)

HINWEIS! Die automatischen Stoppbügel (Aufwärtsbewegung und Abwärtsbewegung 14 & 15) sind nicht zum regulären Stoppen des Produkts vorgesehen. Versuchen Sie stets, das Produkt zu stoppen, bevor es einen der automatischen Stoppbügel auslöst.

1. Aufwärtsbewegung: Wenn das Stahlseil (13) vollständig aufgerollt ist, wird der automatische Stoppbügel (Aufwärtsbewegung) (14) betätigt. Das Stahlseil (13) lässt sich nicht weiter aufrollen und kann nur abgerollt werden.
2. Abwärtsbewegung: Wenn das Stahlseil (13) vollständig abgerollt ist, wird der automatische Stoppbügel (Abwärtsbewegung) (15) betätigt. Das Stahlseil (13) lässt sich nicht weiter abrollen und kann nur aufgerollt werden.

10.4 Not-Aus-Schalter (Abb. 10)

1. Drücken sie im Notfall den Not-Aus-Schalter (6), um den Hebe- und Senkvorgang zu stoppen.
2. Das Produkt ist danach gesperrt.
3. Entsperren Sie das Produkt, indem Sie den Not-Aus-Schalter (6) im Uhrzeigersinn (in Pfeilrichtung) drehen, bis dieser wieder herausspringt.

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung
• Schnittstellen durch Überfahren der Anschlussleitung
• Isolationsschäden durch Herausreißen aus der Wandsteckdose
  • Risse durch Alterung der Isolation

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Beim Einphasen-Wechselstrommotor empfehlen wir für Produkte mit hohem Anlaufstrom (ab 3000 Watt) eine Absicherung von C 16A oder K 16A!

Anschlussart Y

Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

12. Reinigung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker heraus.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Produkt mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Produkt regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Produkts angreifen.

Achten Sie darauf, dass kein Wasser in das Innere des Produkts gelangen kann. Das Eindringen von Wasser erhöht das Risiko eines elektrischen Schlages.

13. Lagerung

Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort.

Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Produkt in der Originalverpackung auf. Decken Sie das Produkt ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Betriebsanleitung bei dem Produkt auf.

14. Wartung

Im Inneren des Produkts befinden sich keine weiteren zu wartenden Teile.

Prüfintervall	Vorgang
Vor jeder Verwendung	Überprüfen Sie, ob der Not-Aus-Schalter (6) und der Steuerschalter (7) ordnungs-gemäß funktionieren.
Alle 30 Zyklen*	Überprüfen Sie das gesamte Stahlseil (13) auf Beschädigungen (Abb. 12). Ersetzen Sie ein beschädigtes Stahlseil.
Alle 100 Zyklen*	Überprüfen Sie die Stoppbügel (14, 15) ohne Last auf ihre Funktionstüchtigkeit.
Alle 200 Zyklen*	Schmieren Sie das Stahlseil (13) und die Umlenkrolle (10) ein.
Alle 800 Zyklen*	Überprüfen Sie alle Schrauben auf festen Sitz. Überprüfen sie das gesamte Produkt auf Abnutzung.
* Ein Zyklus entspricht einer Auf- und Abwärtsbewegung einer Last

15. Reparatur & Ersatzteilbestellung

Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefährdende Teile vor anderen Personen und Kindern unzugänglich aufbewahren.

Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet, die durch unsachgemäße Reparaturen oder durch Nichtverwendung von Originalersatzteilen verursacht werden.

Beauftragen Sie einen Kundendienst oder einen autorisierten Fachmann. Entsprechendes gilt auch für Zubehörteile.

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Geben Sie bei Rückfragen bitte folgende Daten:

• Stromart des Motors

- Daten des Maschinen-Typenschildes

- Daten des Motor-Typenschildes

Wichtiger Hinweis im Fall einer Reparatur:

Bei Rücklieferung des Produkts zur Reparatur beachten Sie bitte, dass es aus Sicherheitsgründen öl- und kraftstofffrei an die Servicestation gesendet werden muss.

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:

- Modellbezeichnung

- Artikelnummer

- Daten des Typenschildes

Ersatzteile / Zubehör

Umlenkrolle kpl. 250kg - Artikel-Nr.: 4906904046

Umlenkrolle kpl. 600kg - Artikel-Nr.: 5906903012

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

- Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)

- Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

- Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei diesem abgeben oder einer anderen autorisierten Sammelstelle in Ihrer Nähe zuführen.

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

- Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

- Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

17. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt, wie Sie Abhilfe schaffen können, wenn Ihr Produkt einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe
Produkt startet nicht	Netzstecker nicht richtig in der Steckdose	Netzstecker richtig in die Steckdose anbringen
	Netzkabel defekt	Prüfen Sie das Netzkabel, falls defekt, veranlassen Sie eine Reparatur durch einen anerkann-ten Elektriker
	Steuerschalter defekt	Reparatur durch ein autorisiertes Servicecenter
	Not-Aus-Schalter aktiv Prüfen Sie, ob	der Not-Aus-Schalter aktiv ist
	Stoppbügel aktiv (verklemmt)	Prüfen Sie, ob die Stoppbügel verklemmt und aktiv sind, falls ja, dann frei machen
	Motor defekt	Reparatur durch ein autorisiertes Servicecenter
Motor stoppt im Betrieb	Netzstecker nicht richtig in der Steckdose	Netzstecker richtig in die Steckdose anbringen
	Netzkabel (Wackelkontakt)	Prüfen Sie das Netzkabel, falls defekt, veranlassen Sie eine Reparatur durch einen anerkann-ten Elektriker
	Steuerschalter (Wackelkontakt)	Reparatur durch ein autorisiertes Servicecenter
	Not-Aus-Schalter (Wackelkontakt)	Reparatur durch ein autorisiertes Servicecenter

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
6. Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
7. Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

7. Technische gegevens

1x Steeksleutel 10 mm*

kent dat afgedankte elektrische en elektronische ap-

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

ELEKTRISCHER SEILZUG - HRS300 / HRS500

PELECTRIC CABLE HOIST - HRS300 / HRS500

PALAN ÉLECTRIQUE - HRS300 / HRS500

5906906901 / 5906907901

2004/22/EG 89/686/EWG_96/58/EG 2014/68/EU 90/396/EWG X 2011/65/EU*

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 22.01.2025

i. V. Andres Pecher Signature / Andreas Pecher / Read of Project Management

First CE: 2020

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

ELEKTRISCHER SEILZUG - HRS300 / HRS500

PELECTRIC CABLE HOIST - HRS300 / HRS500

PALAN ÉLECTRIQUE - HRS300 / HRS500

5906906901 / 5906907901

2014/29/EU 2004/22/EG 89/686/EWG_96/58/EG 2000/14/EG_2005/88/EG Noise: measured LWA = xx dB; guaranteed LWA = xx dB Annex V Annex VI 2014/35/EU 2014/68/EU 90/396/EWG X 2014/30/EU X 2011/65/EU* X 2006/42/EG Annex IV Notified Body: Notified Body No.: Certificate No.: 2016/1628/EU Emission. No:

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 22.01.2025

i.V. Ayolovas Pah

Signature / Andreas Pecher / Head of Project Management

First CE: 2020

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no. / N° d'ident.:

SCHEPPACH

ELEKTRISCHER SEILZUG - HRS300 / HRS500

PELECTRIC CABLE HOIST - HRS300 / HRS500

PALAN ÉLECTRIQUE - HRS300 / HRS500

5906906901 / 5906907901

	2014/29/EU		2004/22/EG		89/686/EWG_96/58/EG		2000/14/EG_2005/88/EG
	2014/35/EU		2014/68/EU		90/396/EWG			Noise: measured L_WA = xx dB; guaranteed L_WA = xx dB
X	2014/30/EU		X 2011/65/EU*					Annex V
								Annex VI
X	2006/42/EG
		Annex IVNotified Body:Notified Body No.:Certificate No.:					2016/1628/EU
							Emission. No:

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 22.01.2025

i.V. Ayodoras Hall

Signature / Andreas Pecher / Read of Project Management

First CE: 2020

EU-Konformitätserklärung

Originalkonformitätserklärung

Marke / Brand / Marka: SCHEPPACH

Art.-Bezeichnung: ELEKTRISCHER SEILZUG - HRS300 / HRS500

Article name: PELECTRIC CABLE HOIST - HRS300 / HRS500

Art.-Nr. / Art. no. / Ürün numarası.: 5906906901 / 5906907901

89/686/EWG_96/58/EG 90/396/EWG

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 22.01.2025

i. V. Andrews Pecher Signature / Andreas Pecher / Head of Project Management

First CE: 2020

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
