Ürün Türü	Şarj Edilebilir Li-Ion Pil
Marka	Husqvarna
Model	BLi950X
Şarj Cihazı Beslemesi	100-240 V AC, 50-60 Hz, 750 W (model 40-C750X)
Kullanım Sıcaklığı	-10 °C ila 40 °C
Şarj Sıcaklığı	5 °C ila 40 °C
Şarj Göstergesi	Pilde 5 LED, adaptörde %1 gösterimi
Ana Fonksiyonlar	Husqvarna ürünleri için güç kaynağı (çim biçme makinesi, budama makası, üfleyiciler), ekranlı adaptör, ayarlanabilir omuz askısı
Bakım ve Temizlik	Temiz ve kuru bir bezle terminalleri temizleyin. Pili temiz ve kuru tutun.
Güvenlik	Kılavuzu okuyun, yalnızca onaylı Husqvarna şarj cihazlarını kullanın, sökmeyin, su ve ısıdan koruyun, hasarlıysa kullanmayın
Yedek Parçalar ve Onarılabilirlik	Değiştirilebilir sigorta (tür belirtilmemiş). Onarımlar yalnızca yetkili bayi tarafından yapılmalıdır.
Genel Bilgiler	CE ve UK direktiflerine uygundur. Evsel atıklarla atmayın, geri dönüşüm merkezinde geri dönüştürün.
Kullanım Amacı	Uygulanabilir Husqvarna elektrikli ürünlerine güç sağlama
Semboller	Kılavuzu okuyun, geri dönüşüm, suya daldırmayın

Sık sorulan sorular - BLi950X HUSQVARNA

BLi950X pili nasıl şarj edilir?

Pili adaptöre bağlayın, ardından adaptörü şarj cihazına yerleştirin. Yeşil şarj LED'inin yandığından emin olun. Tüm LED'ler yandığında ve adaptör %100 gösterdiğinde pil tamamen şarj olmuştur. Yalnızca onaylı Husqvarna şarj cihazları kullanın.

Pil hata LED'i yanıp sönerse ne yapmalı?

Hata LED'i sıcaklık sapması durumunda (çok soğuk veya çok sıcak) yanıp söner. Pilin oda sıcaklığında (-10 °C ile 40 °C arasında) soğumasını veya ısınmasını bekleyin. Sorun devam ederse pil boş olabilir; şarj edin.

Pil sigortası nasıl değiştirilir?

Anahtarı kapalı konuma getirin. Sigorta kapağını (A) çıkarın, yanmış sigortayı (B) aynı tipte bir sigortayla değiştirin, ardından kapağı yerine takın.

Pil koşuma nasıl takılır?

Kilitleme kollarını çıkarın, pili koşum kancalarına takın, ardından kolları kilitlemek için itin. Her zaman orijinal Husqvarna pilleri kullanın.

Pil için önerilen kullanım sıcaklığı nedir?

Pili -10 °C (14 °F) ile 40 °C (104 °F) arasındaki oda sıcaklığında kullanın. Şarj cihazı 5 °C ile 40 °C arasında kullanılmalıdır.

Husqvarna olmayan bir şarj cihazı kullanabilir miyim?

Hayır, yalnızca onaylı Husqvarna pil şarj cihazlarını kullanın. Piller yazılım kodludur ve onaysız bir şarj cihazı kullanımı pile zarar verebilir veya yaralanmalara neden olabilir.

Pil uzun süreli nasıl saklanır?

Pili kuru, temiz ve dondan korunaklı bir yerde, 5 °C ile 25 °C arasında saklayın. Saklamadan önce %30 ile %50 arasında şarj edin. Saklamadan önce temizleyin ve statik elektrik riski olan ortamlardan kaçının.

Pil sızıntısı durumunda ne yapmalı?

Sıvıyla temastan kaçının. Ciltle temas halinde bol su ve sabunla yıkayın. Gözle temas halinde en az 15 dakika suyla durulayın ve doktora başvurun. Çocukların erişemeyeceği yerde saklayın.

Pil nasıl temizlenir?

Pili temiz ve kuru tutun. Terminaller kirliyse temiz ve kuru bir bezle temizleyin. Su veya kimyasal madde kullanmayın.

Pil nasıl çalıştırılır?

Pili çalıştırmak için pil güç düğmesine basın. Yeşil LED'in yanmasını bekleyin. Pil kullanılmadığında otomatik olarak kapanır.

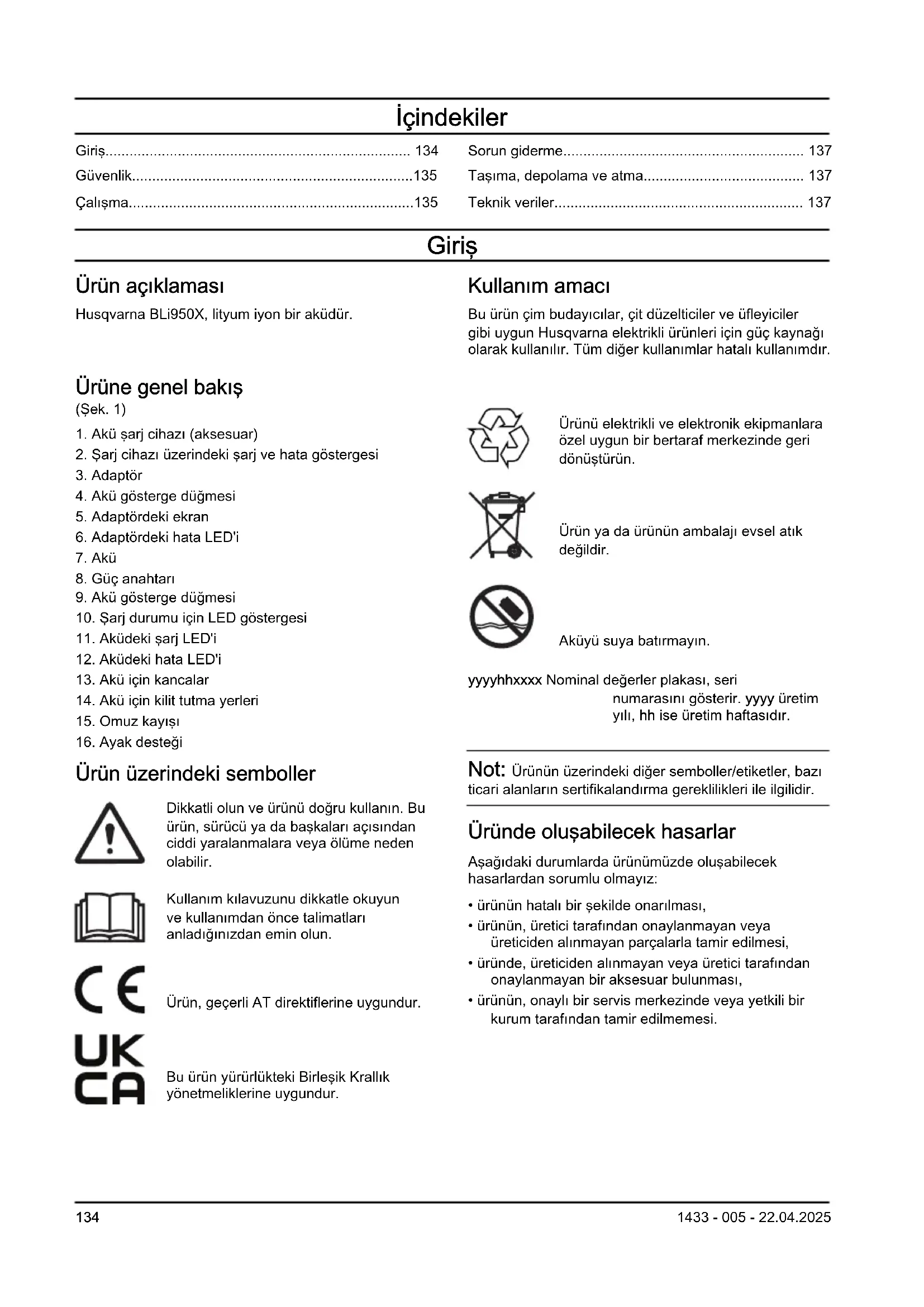

KULLANIM KILAVUZU BLi950X HUSQVARNA

TR Kullanım kılavuzu

Sorun giderme.... 137

Taşıma, depolama ve atma.... 137

Teknik veriler.... 137

Giriş

Ürün açıklaması

Husqvarna BLi950X, lityum iyon bir aküdür.

Kullanım amacı

Bu ürün çim budayıcılar, çit düzelticiler ve üfleyiciler gibi uygun Husqvarna elektrikli ürünleri için güç kaynağı olarak kullanılır. Tüm diğer kullanımlar hatalı kullanımdır.

Ürüne genel bakış

(Şek. 1)

1. Akü şarj cihazı (aksesuar)
2. Şarj cihazı üzerindeki şarj ve hata göstergesi
3. Adaptör
4. Akü gösterge düğmesi
5. Adaptördeki ekran
6. Adaptördeki hata LED'i
7. Akü
8. Güç anahtarı
9. Akü gösterge düğmesi
10. Şarj durumu için LED göstergesi
11. Aküdeki şarj LED'i
12. Aküdeki hata LED'i
13. Akü için kancalar
14. Akü için kilit tutma yerleri
15. Omuz kayışı
16. Ayak desteği

Ürünü elektrikli ve elektronik ekipmanlara özel uygun bir bertaraf merkezinde geri dönüştürün.

Ürün ya da ürünün ambalajı evsel atık değildir.

Aküyü suya batırmayın.

yyyyhhxxxx Nominal değerler plakası, seri numarasını gösterir. yyyy üretim yılı, hh ise üretim haftasıdır.

Ürün üzerindeki semboller

Dikkatli olun ve ürünü doğru kullanın. Bu ürün, sürücü ya da başkaları açısından ciddi yaralanmalara veya ölüme neden olabilir.

Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun.

Ürün, geçerli AT direktiflerine uygundur.

Bu ürün yürürlükteki Birleşik Krallık yönetmeliklerine uygundur.

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı ticari alanların sertifikalandırma gereklilikleri ile ilgilidir.

Üründe oluşabilecek hasarlar

Aşağıdaki durumlarda ürünüümüzde oluşabilecek hasarlardan sorumlu olmayız:

• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,
• ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi.

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

Önemli güvenlik talimatları

UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

Not: Tüm uyarı ve talimatları saklayın.

• Husqvarna onaylı aküleri şarj etmek için yalnızca Husqvarna onaylı akü şarj cihazlarını kullanın. Aküler yazılım şifresine sahiptir.
• Adaptör gerektiğinide yalnızca Husqvarna Tip BLiX Adaptörü kullanın.

• İlgili Husqvarna ürünleri için güç kaynağı olarak yalnızca şarj edilebilir BLi950X aküleri kullanın. Yaralanmayı önlemek için aküyü başka cihazların güç kaynağı olarak kullanmayın.

• Aküyü veya adaptörü kablodan tutarak kaldırmayın. Akü şarj cihazının prizle bağlantısını kesmek için fişi çekin. Güç kablosunu çekmeyin.

• Aküyü parçalarına ayırmaya veya onarmaya çalışmayın. Tüm onarım işlemleri yalnızca yetkili bayi tarafından yapılmalıdır.
• Aküyü güneş ışığından, ısı kaynaklarından veya açık alevden uzak tutun. Akü yanıklara ve/veya kimyasal yanıklara neden olabilir.
• Aküde korozyona neden olabilecek ortamlardan aküyü uzak tutun.
• Hasarlı aküleri veya akü şarj cihazlarını kullanmayın.
• Aküyü mekanik darbelere maruz bırakmayın.
• Aküyü kullanana kadar ambalajından çıkarmayın.
• Aküde sızıntı varsa sıvının vücudunuza veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunursanız etkilenen bölgeyi bol su ve sabunla yıkayın, tıbbi yardım alın. Sıvı gözünüze kaçarsa ovmayın ancak gözlerinizi suyla en az 15 dakika yıkayın ve tıbbi yardım alın.
• Aküyü çocuklardan uzakta tutun.
• Aküyü temiz ve kuru tutun.
• Akü terminalleri kirlenirse temiz ve kuru bir bezle silin.
• Akü kablolarını su, yağ veya keskin kenarlardan uzakta tutun. Akü kablolarının bükülmediğinden ve kapılara, çitlere veya benzeri yerlere takılmadığından emin olun.
• Tamamen dolduğunda aküyü şarj cihazına bağlı şekilde bırakmayın.
• Kullanmadığınız zamanlarda ve taşıma sırasında aküyü üründen çıkarın.
• Aküleri çivi, vida veya mücevherat gibi metal nesnelerden uzak bir yerde saklayın.
• Kuşam askılığı tırmanmak için kullanmayın. Kuşam askılık tırmanmaya uygun değildir. Kuşam askılığın hatalı kullanılması yaralanmaya neden olabilir.

Çalışma

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar.

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.

2. Husqvarna Connect uygulamasında kaydolun.

3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Not: Husqvarna Connectuygulaması tüm pazarlarda indirilemez. Daha fazla bilgi için lütfen servis bayinizle görüşün.

Çalışma

- Akü ilk kullanımdan önce şarj edilmelidir. Her zaman Husqvarna onaylı akü şarj cihazlarını kullanın.

• Aküyü yalnızca ortam sıcaklığı -10°C (14°F) ile 40°C (104°F) arasındayken kullanın.
• Akü şarj cihazını yalnızca ortam sıcaklığı 5°C (41°F) ile 40°C (104°F) arasındayken kullanın.
• Akü sıcaklığı 50°C'nin (122°F) üzerindeyse akü şarj olmaz.
• Akünün şarj durumu hakkında bilgi almak için akü gösterge düğmesine basın.

Aküyü şarj etme

Not: Aküyü ilk defa kullanacaksanız şarj edin. Yeni bir akünün şarjı %30 seviyesindedir.

DİKKAT: Aküyü yalnızca 5°C (41°F) ile 40°C (114°F) arasındaki ortam sıcaklıklarında şarj edin.

1. Akünün kuru olduğundan emin olun.
2. Aküyü adaptöre bağlayın. (Şek. 2)
3. Adaptörü pil şarj cihazına yerleştirin.
4. Akü şarj cihazının üzerindeki yeşil şarj LED'inin yandığından emin olun. Bu, adaptör ve akünün doğru şekilde bağlandığı anlamına gelir.
5. Akü üzerindeki tüm LED'ler yandığında ve adaptör %100'ü gösterliğinde akü tam olarak şarj olmuştur. Adaptör, şarj durumunu %1'lik adımlarla gösterir. Şarj işleminin başında küçük sapmalar olabilir.
6. Akü şarj cihazının elektrik priziyle bağlantısını kesmek için fişi çekin. Kabloyu çekmeyin.
7. Adaptörü akü şarj cihazından çıkarın.
8. Aküyü adaptörden çıkarın.

Aküyü çalıştırma

- Akünün güç anahtarını AÇIK konumuna getirin. Bkz. Ürüne genel bakış sayfada: 134. Yeşil LED yanana kadar bekleyin.

Not: Akü kullanılmadığında otomatik olarak durur.

Akü LED göstergesi

Ekranda, şarj durumu ve aküyle ilgili sorun olup olmadığı gösterilir.

LED göstergesi	Akü durumu
Tüm LED'lerin ışığı yanıyor	Akü %80 - %100 doludur.
4 LED ışığı yanar Akü	%60 - %80 doludur.
3 LED ışığı yanıyor Akü	%40 - %60 doludur.
2 LED ışığı yanıyor Akü	%20 - %40 doludur.
1 LED ışığı yanar Akü	%0 - %20 doludur.

Omuz askısını ayarlama

1. Omuz askısını çıkarmak için düğmeye (A) basın ve omuz askısını (B) döndürün. (Şek. 3)
2. Omuz askısını üç konumdan birine (C) takın.
3. Omuz askısını döndürerek kilitleyin.

Aküyü kuşam askılığa takma

UYARI: Yalnızca orijinal Husqvarna piller kullanın.

1. Akünün tamamen şarj olduğundan emin olun.
2. Kilitleme kollarını çekin. Bkz. Ürüne genel bakış sayfada: 134.
3. Aküyü kuşam askılığın kancalarına takın.
4. Aküyü kilitlemek için kilitleme kollarını itin.

Aküyü el tipi Husqvarna ürününe bağlama

Not: Çim budayıcı aksesuarı (A) kullanıyorsanız aküyü bağlamadan önce aksesuarı kuşam askılığa takın.(Şek. 4)

1. Aküyü el tipi Husqvarna ürününe bağlayın. (Şek. 5)
2. Kabloyu kuşam askılığa takın.

Dal korumasını takma

Dal koruması, akü koluna dalların sıkışması durumunda meydana gelebilecek kazaları önler.

- Dal korumasını (A) tutma yerine yerleştirin. (Şek. 6)

Sorun giderme

Akü

Belirtiler Neden Çözüm
Aküdeki hata LED'i yanıp sönüyor.	Sıcaklık sapması. Akü kullanmak için fazla soğuk ya da fazla sıcakır.	Akünün soğumasını bekleyin veya ısın-ması için kapalı mekana taşıyın. Akü doğ-ru sıcaklığa geldiğinde tekrar kullanılabilir. Aküyü -10°C (14°F) ile 40°C (104°F) arasındaki ortam sıcaklıklarında kullanın.
	Akü boştur. Aküyü şarj edin.
Aküdeki hata LED'i yanıyor. Akü hücreleri arasındaki fark çok büyük (1 V).	Bayinize başvurun.
Akü çalışmıyor. Akü sigortası	atmış. Sigortayı değiştirin. Bkz.	Sigortayı değiş-tirme sayfada: 137.

Sigortayı değiştirme

1. Sigortayı kontrol edin. Yanmış konektör sigortanın attığını gösterir.

2. Güç anahtarını KAPALI konumuna getirin.

3. Sigorta kapağını (A) çıkarın. (Şek. 7)

4. Sigortayı (B) değiştirin.

5. Sigorta kapağını takın.

Taşıma, depolama ve atma

Taşıma ve saklama

- Ürün ile birlikte verilen Lityum iyon aküler, Tehlikeli Maddeler Yönetmeliklerinin gereksinimlerini karşılamaktadır.

- Ticari amaçlı taşıma işlemlerinde üçüncü taraflar ve aracı şirketlerin belirttikleri de dahil olmak üzere, ambalaj ve etiketler üzerindeki özel gereksinimlere uyun.

- Ürünü göndermeden önce tehlikeli maddeler konusunda özel eğitim almış bir kişiyle görüşün. Yürürlükteki tüm ulusal yönetmeliklere uyun.

- Aküyü bir ambalaja yerleştireceğiniz zaman kontakları bantlayın. Aküyü ambalaj içine hasar ve kazaları engelleyecek şekilde yerleştirin.

- Aküyü statik elektriğin oluşabileceği yerlerde saklamayın. Aküyü metal bir kutuda tutmayın.

- Aküyü doğru sıcaklıktaki kuru, buzlanmayan ve temiz bir yere koyun.

- Aküyü sıcaklığın 5°C (41°F) ile 25°C (77°F) arasında olduğu ortamlarda saklayın. Aküyü güneş ışığından uzak tutun.

• Uzun süreli depolamadan önce aküyü %30-%50 arasındaki bir seviyeye kadar şarj edin.
• Aküyü depoya kaldırmadan önce temizleyin.

Akünün, akü şarj cihazının ve ürünün bertaraf edilmesi

Aşağıdaki sembol, ürünün evsel atık olmadığını gösterir. Ürünü, elektrikli ve elektronik ekipmanlar için bir geri dönüşüm istasyonunda geri dönüştürün. Bu, çevrenin ve insanların zarar görmesini önlemeye yardımcı olur.

Daha fazla bilgi için yerel yetkililerle, evsel atık servisiyle veya bayinizle görüşün.

Not: Sembol, ürün veya ürün paketi üzerinde gösterilir.

Teknik veriler

Teknik veriler için akünün nominal değerler plakasına bakın.

Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.

Suadiye Mh. Bağdat Cd. No:455/4 Kadıköy – 34740 İstanbul / Türkiye

Telefon: [phone]

Onaylı akü şarj cihazları

Akü şarj cihazı 40-C750X
Giriş voltajı, V 100-240
Frekans, Hz 50-60
Güç, W 750
